Sơ đồ Bộ chế hòa khí HS-314 cho Stihl TS700

Sơ đồ Bộ chế hòa khí HS-314 cho Stihl TS700

Thương hiệu: STIHL
Mã sản phẩm: Sodo00160

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Set of carburetor parts (incl.3) 4224 007 1008 Set of carburetor parts (incl.3) Còn hàng 855.690 ₫
3 Gasket 1110 129 1110 Gasket Còn hàng 66.000 ₫
4 Đầu vào kim 4116 121 5100 Đầu vào kim Còn hàng 296.340 ₫
4 Pump diaphragm 1124 121 4800 Pump diaphragm Còn hàng 411.510 ₫
5 Strainer 4221 121 7800 Strainer Còn hàng 90.750 ₫
7 Inlet control lever 1124 121 5000 Inlet control lever Còn hàng 88.110 ₫
8 Spindle 1110 121 9200 Spindle Còn hàng 38.610 ₫
13 Metering diaphragm 1110 121 4700 Metering diaphragm Còn hàng 411.510 ₫
14 Gasket 1110 129 0900 Gasket Còn hàng 66.000 ₫
15 Ball 4221 122 4200 Ball Còn hàng 47.850 ₫
16 Idle speed screw 4224 122 6200 Idle speed screw Còn hàng 286.110 ₫
19 Cap 4229 121 2700 Cap Còn hàng 154.440 ₫
19 Vít đầu tròn 1106 122 7400 Vít đầu tròn Còn hàng 215.160 ₫
24 Vít đầu tròn 1110 122 7400 Vít đầu tròn Còn hàng 82.170 ₫
28 Throttle shaft with lever 4224 120 7102 Throttle shaft with lever Còn hàng 691.680 ₫
29 Torsion spring 4224 122 3200 Torsion spring Còn hàng 142.230 ₫
30 Washer 4221 121 8600 Washer Còn hàng 57.420 ₫
32 Throttle shutter 4224 121 3300 Throttle shutter Còn hàng 85.470 ₫
33 Lever 4224 121 6601 Lever Còn hàng 76.230 ₫
34 Semi-fixed jet 4224 126 0100 Semi-fixed jet Còn hàng 270.270 ₫
36 Lever 4224 121 6602 Lever Còn hàng 65.340 ₫
37 Air valve 4224 126 0300 Air valve Còn hàng 114.840 ₫
38 Torsion spring 4224 122 3201 Torsion spring Còn hàng 142.230 ₫
41 Rod 4224 124 2100 Rod Còn hàng 42.900 ₫
42 E-clip 4224 122 9000 E-clip Còn hàng 59.400 ₫

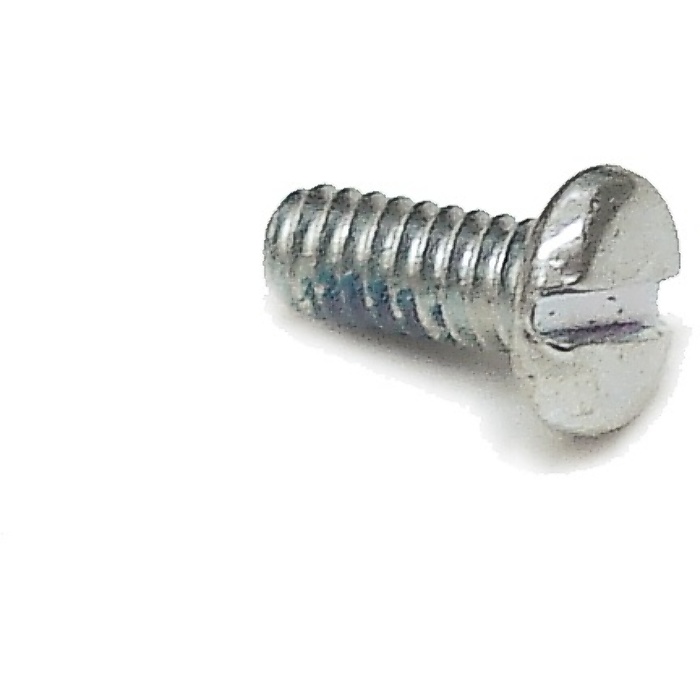

43 Screw 4221 122 7100 Screw Còn hàng 91.740 ₫
44 O-Ring 17x3 9645 945 7588 O-Ring 17x3 Còn hàng 21.780 ₫
45 Throttle rod 4224 182 1500 Throttle rod Còn hàng 43.560 ₫

Sơ đồ Bộ chế hòa khí HS-314 cho Stihl TS700

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
