Sơ đồ Bộ khởi động giật cho Stihl TS400

Sơ đồ Bộ khởi động giật cho Stihl TS400

Thương hiệu: STIHL
Mã sản phẩm: Sodo00135

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá

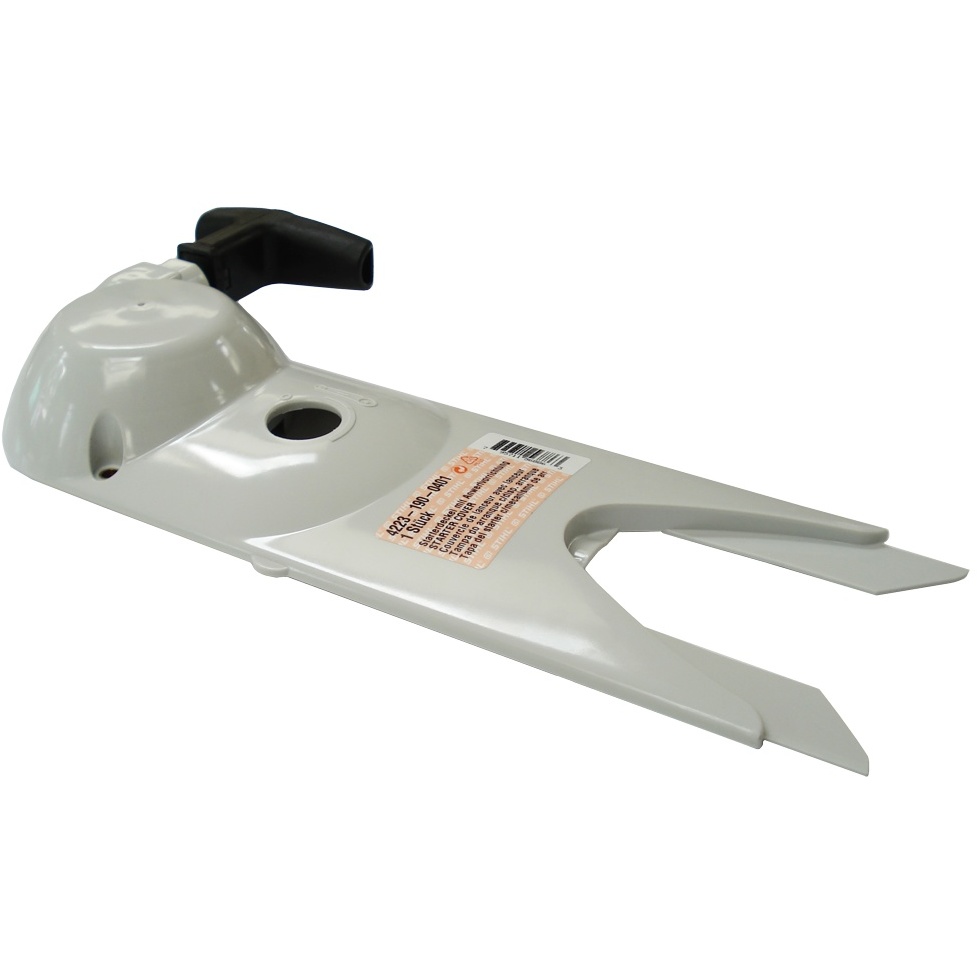

1 Recoil Assembly 4223 190 0401 Recoil Assembly Còn hàng 2.329.140 ₫

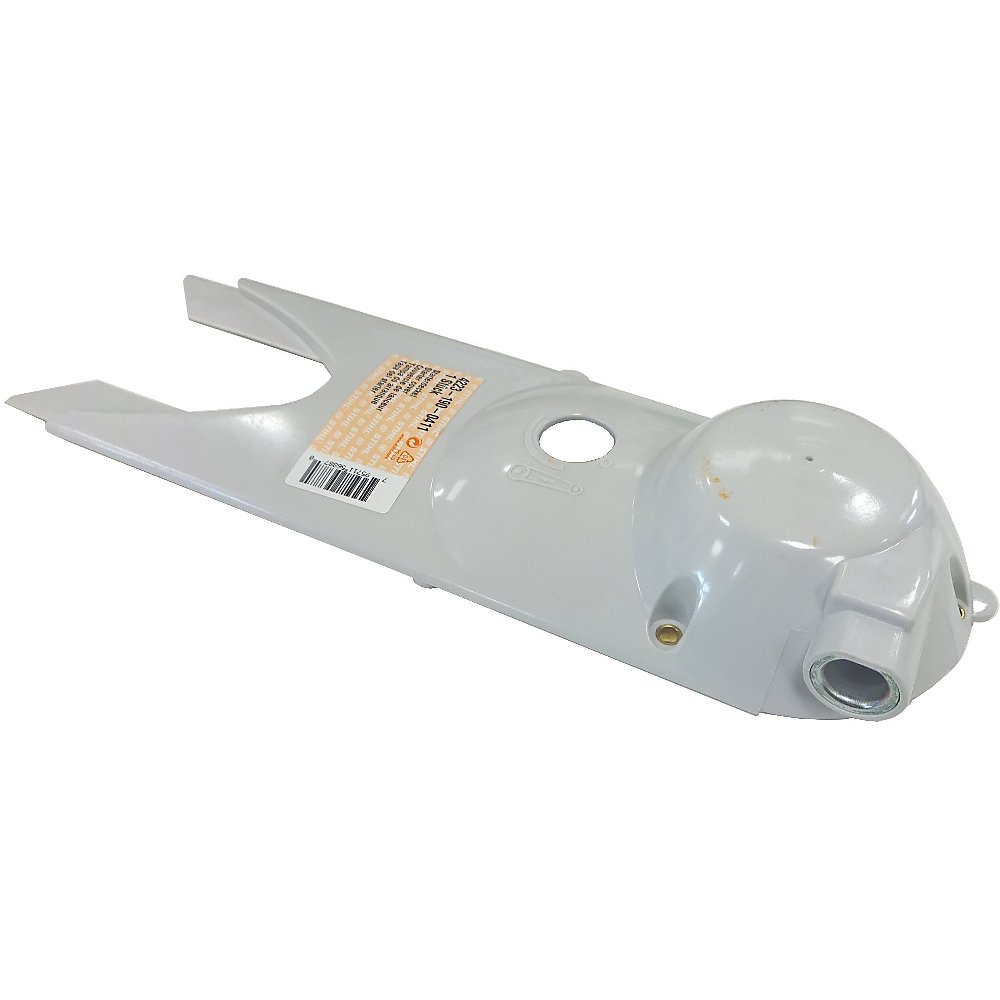

1 Starter Cover 4223 190 0411 Starter Cover Còn hàng 1.207.140 ₫

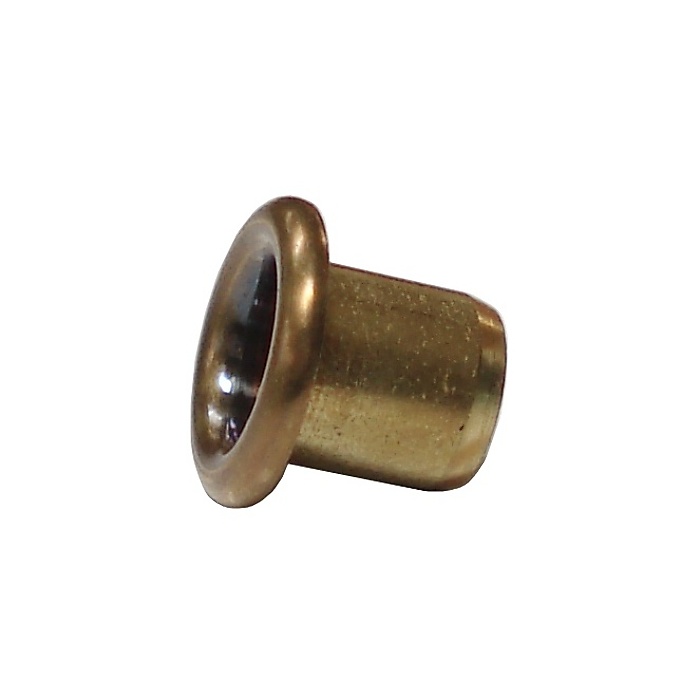

2 Hollow rivet 6.5x0.5x6.8 9416 868 6630 Hollow rivet 6.5x0.5x6.8 Còn hàng 43.560 ₫
3 Bushing 1110 084 9102 Bushing Còn hàng 56.430 ₫

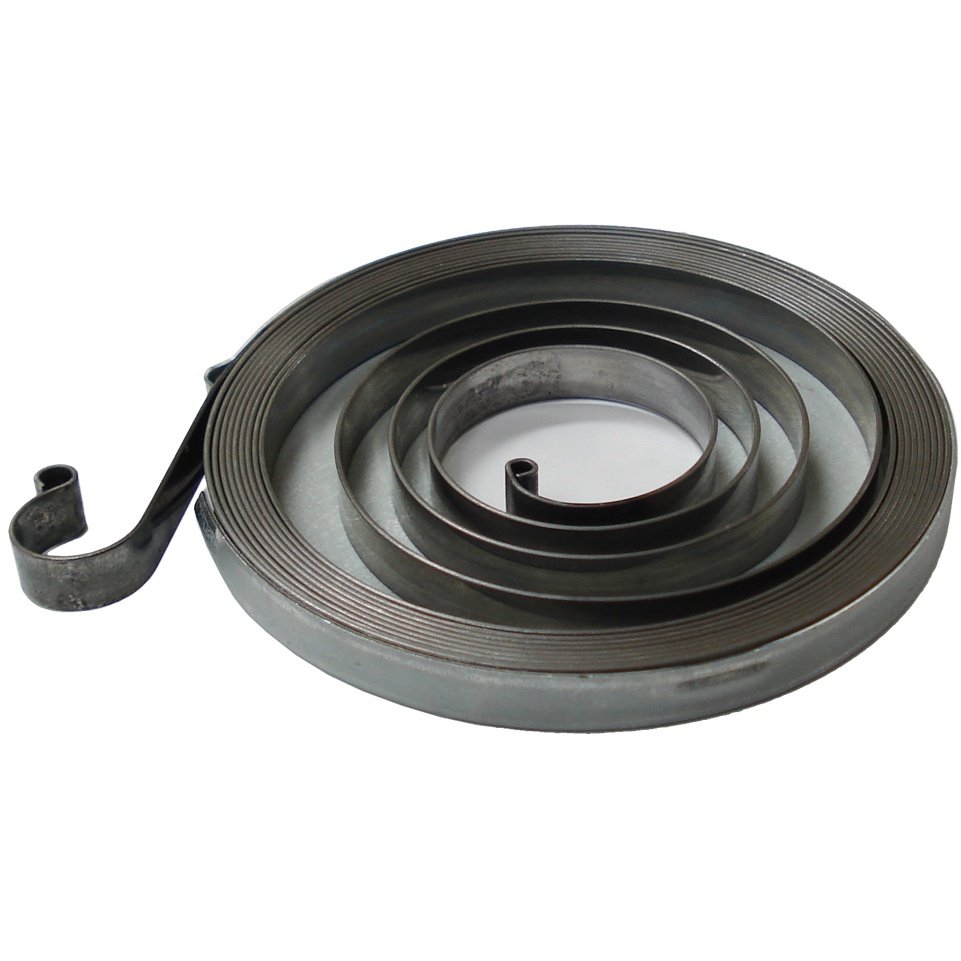

5 Rewind Spring 4223 190 0600 Rewind Spring Còn hàng 284.460 ₫
9 Pawl 4116 195 7200 Pawl Còn hàng 66.000 ₫
9 Rope Rotor(before 2009) - Old Type 4223 190 1001 Rope Rotor(before 2009) - Old Type Còn hàng 235.950 ₫
11 Washer 0000 958 0923 Washer Còn hàng 36.300 ₫
12 Spring 1118 195 3500 Spring Còn hàng 36.300 ₫

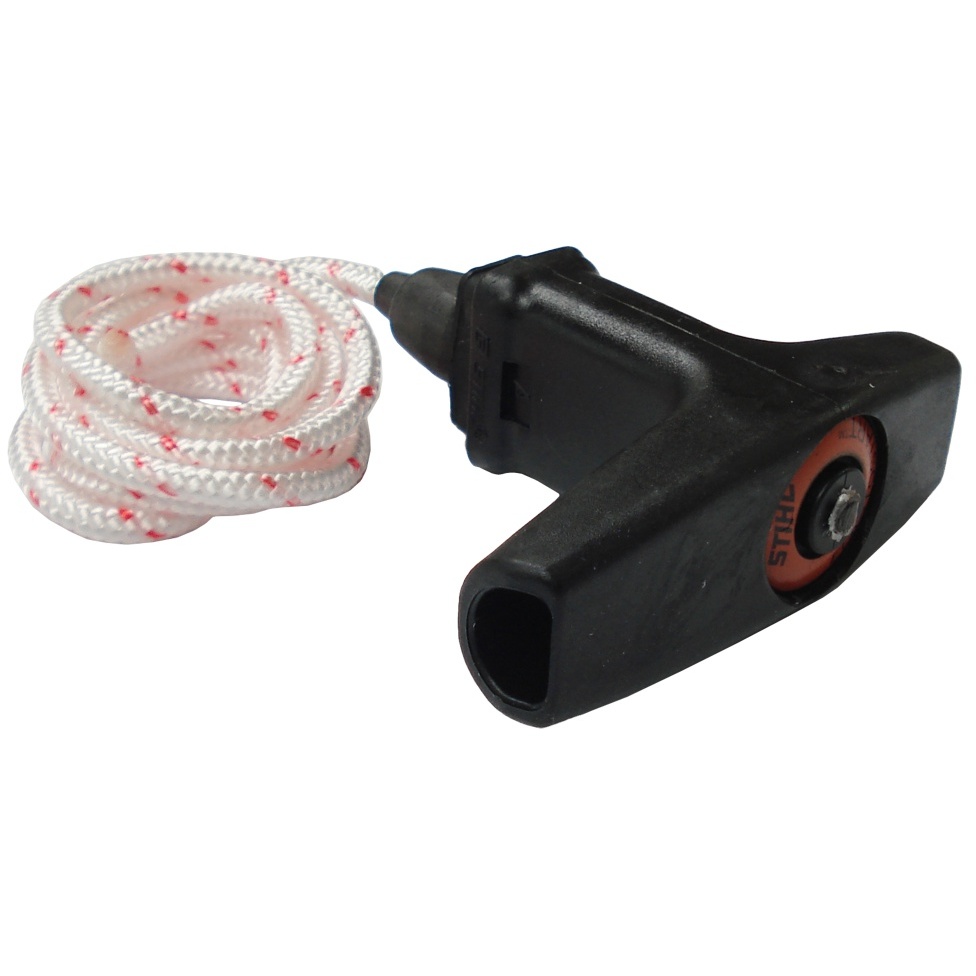

15 Starter grip ElastoStart Ø 4.5 mm 0000 190 3414 Starter grip ElastoStart Ø 4.5 mm Còn hàng 695.640 ₫

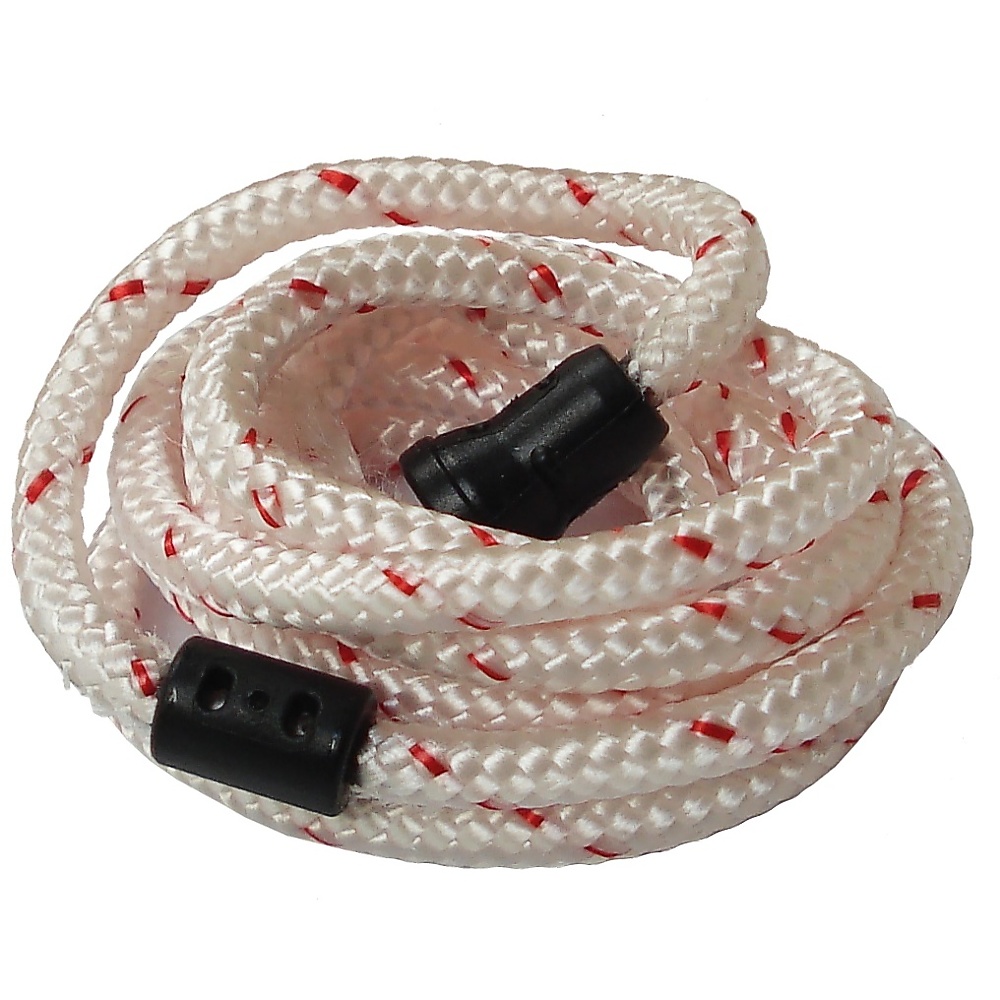

16 Starter rope Ø 4.5 mm 1128 190 2901 Starter rope Ø 4.5 mm Còn hàng 124.410 ₫
16 Starter rope Ø 4.5mm / 28 pieces 0000 930 2295 Starter rope Ø 4.5mm / 28 pieces Còn hàng 3.135.000 ₫
24 Vít đầu Pan là M5x20 9022 371 1020 Vít đầu Pan là M5x20 Còn hàng 29.040 ₫
30 Starter Grip Elastostart Ø 3,5 Mm 1128 190 3400 Starter Grip Elastostart Ø 3,5 Mm Còn hàng 520.410 ₫
31 Starter Rope Ø 3.5 Mm 1128 190 2900 Starter Rope Ø 3.5 Mm Còn hàng 106.260 ₫

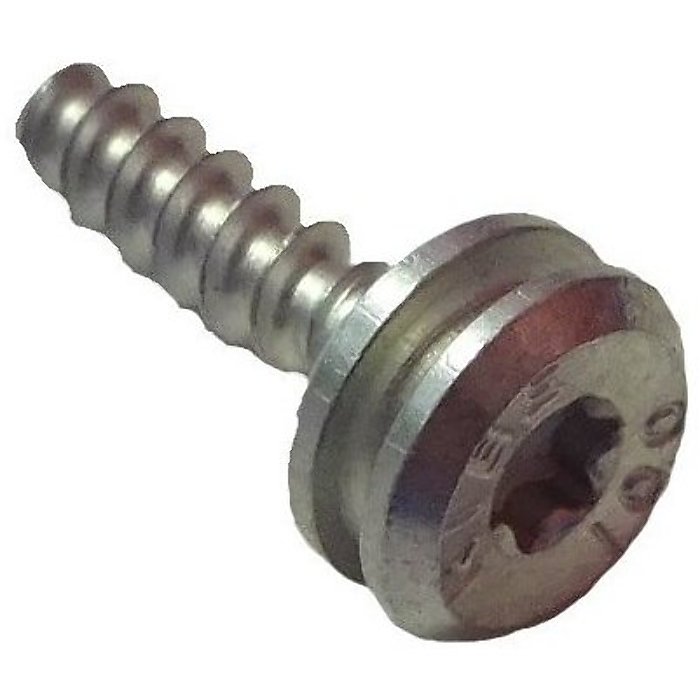

32 Screw 4223 084 5600 Screw Còn hàng 89.430 ₫

Sơ đồ Bộ khởi động giật cho Stihl TS400

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
