Sơ đồ Bộ làm lệch hướng máy cắt đĩa TS440

Name: Sơ đồ Bộ làm lệch hướng máy cắt đĩa TS440
Brand: STIHL
SKU: Sodo00137

Thương hiệu: STIHL

Mã sản phẩm: Sodo00137

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	4238 700 8112	Deflector (incl. 2)	Còn hàng	3.834.600 ₫
2	9022 341 1070	Spline Screw Is-M5x30	Còn hàng	33.000 ₫
3	4238 691 1500	Collar screw M8	Còn hàng	272.250 ₫
4	4238 706 0400	Stiffener	Còn hàng	93.390 ₫
5	9771 021 0921	Hose clip 10/7	Còn hàng	46.860 ₫
9	4238 710 9500	Adjusting screw	Còn hàng	96.690 ₫

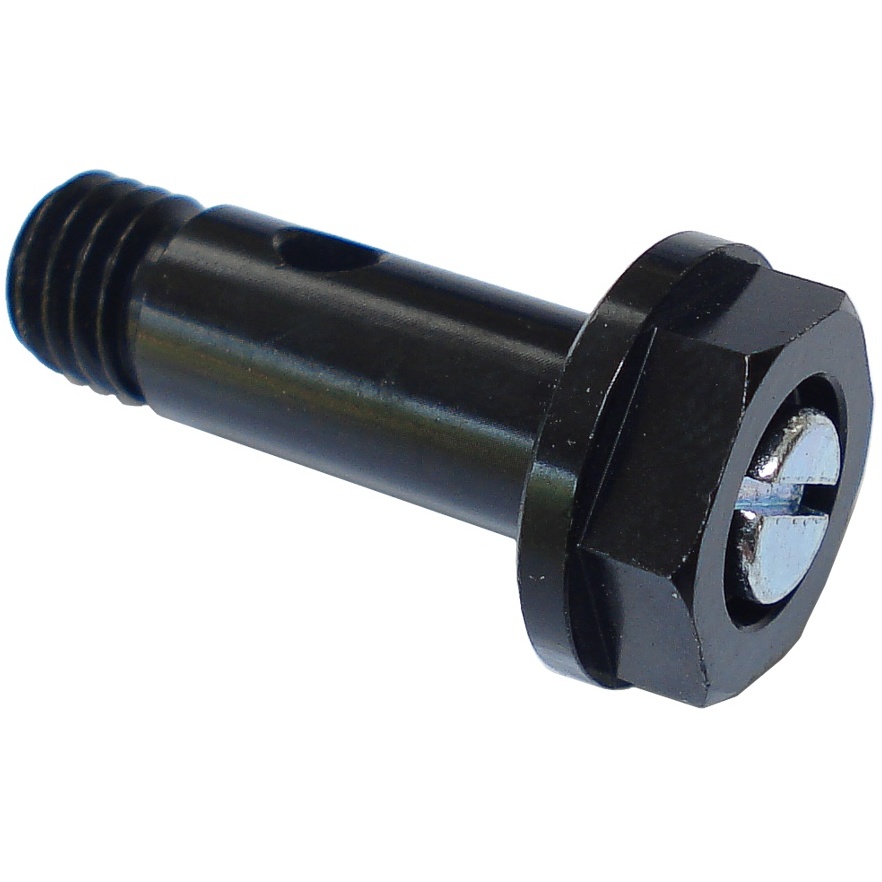

10	0000 670 0207	Banjo bolt (incl.19)	Còn hàng	220.440 ₫
11	9645 948 0340	O-ring 6x1.5	Còn hàng	29.040 ₫
12	4201 706 9202	Washer	Còn hàng	62.370 ₫
13	0000 679 2000	Gasket	Còn hàng	36.300 ₫
13	9041 216 0630	Pan head screw M4x8	Còn hàng	25.080 ₫
13	4224 706 8802	Rubber ring	Còn hàng	169.620 ₫
14	0000 670 0206	Banjo bolt (incl.19)	Còn hàng	215.160 ₫
14	4224 706 8801	Rubber ring	Còn hàng	132.000 ₫

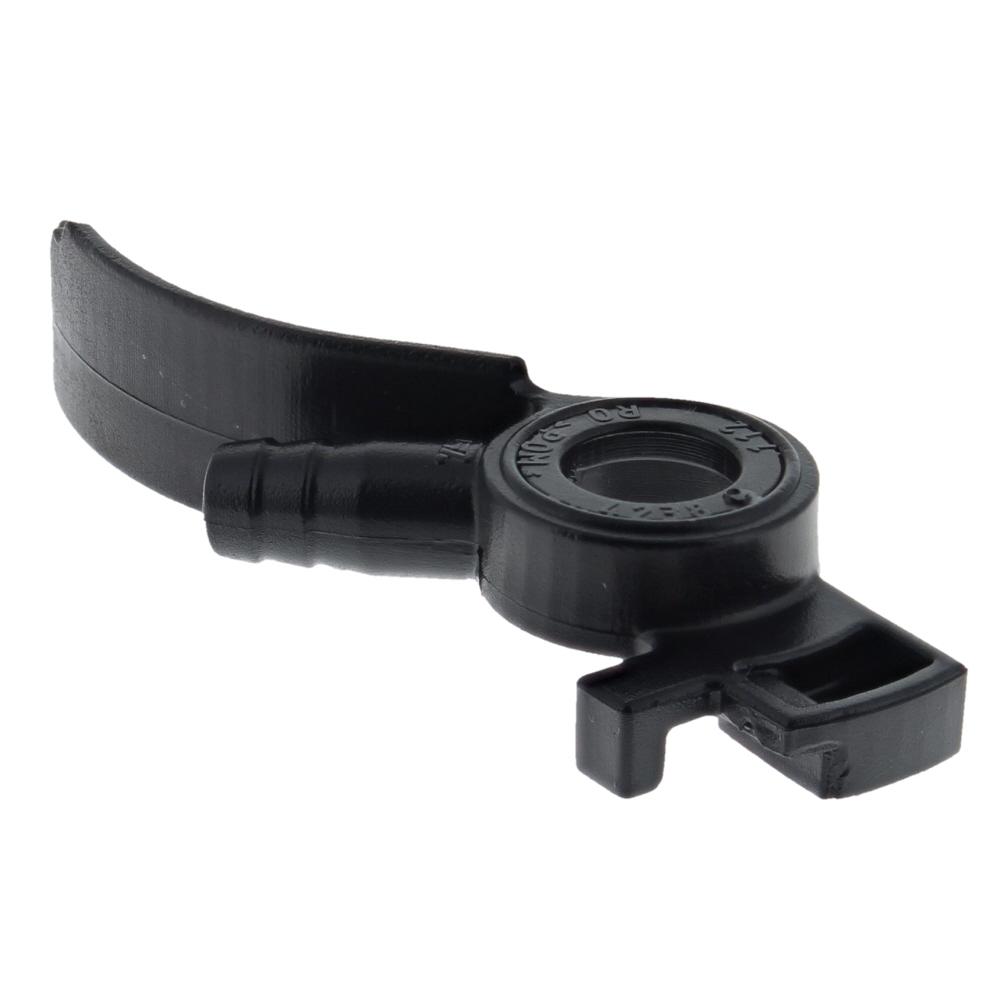

15	4238 677 8203	Connector	Còn hàng	46.200 ₫
15	4205 706 2903	Flange	Còn hàng	393.360 ₫
15	9074 478 4425	Pan Head Screw Is P6x19	Còn hàng	29.040 ₫
16	0000 937 4142	Hose 5.6x1.9 mm x 1 m	Còn hàng	127.050 ₫
17	9645 945 7506	O-ring 10x3	Còn hàng	18.480 ₫
18	4238 700 2902	Adjusting lever	Còn hàng	399.300 ₫
21	4224 708 8300	Square nut	Còn hàng	49.830 ₫

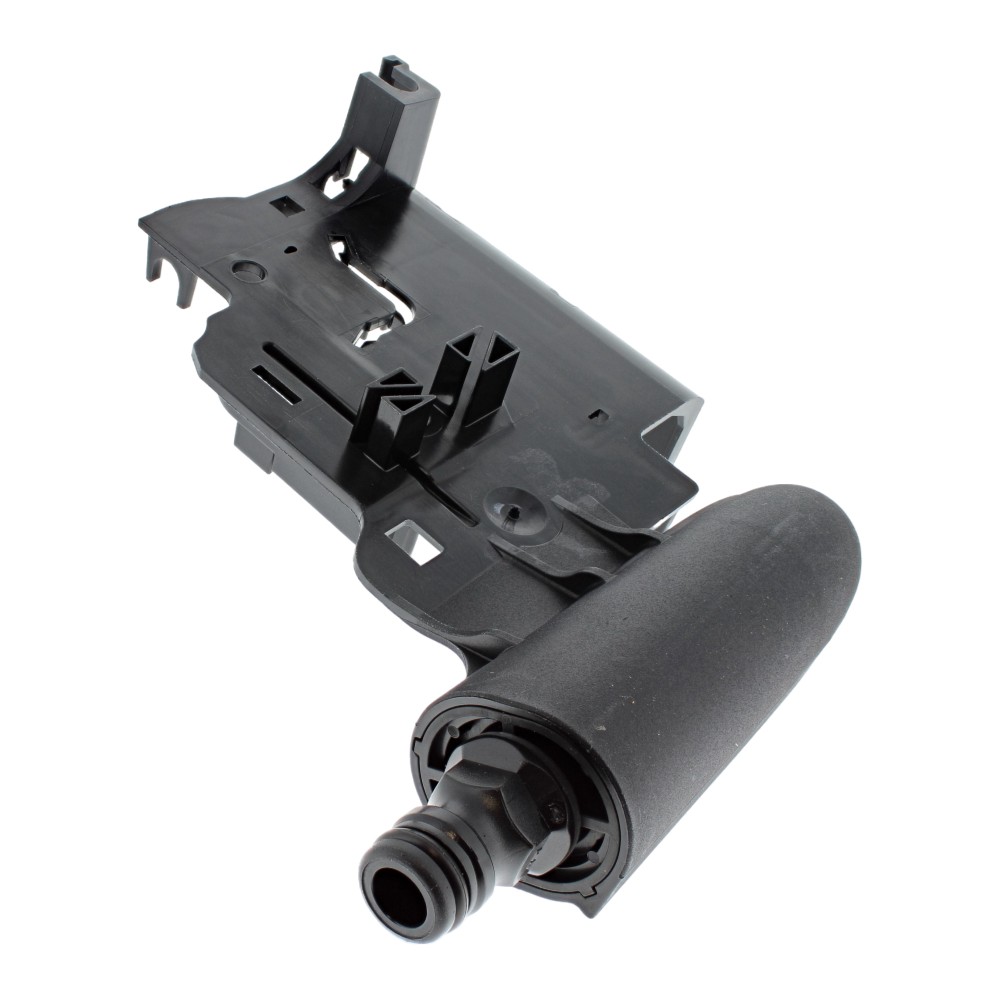

24	4238 670 5205	Solenoid valve (incl. 25 - 27)	Còn hàng	4.141.500 ₫

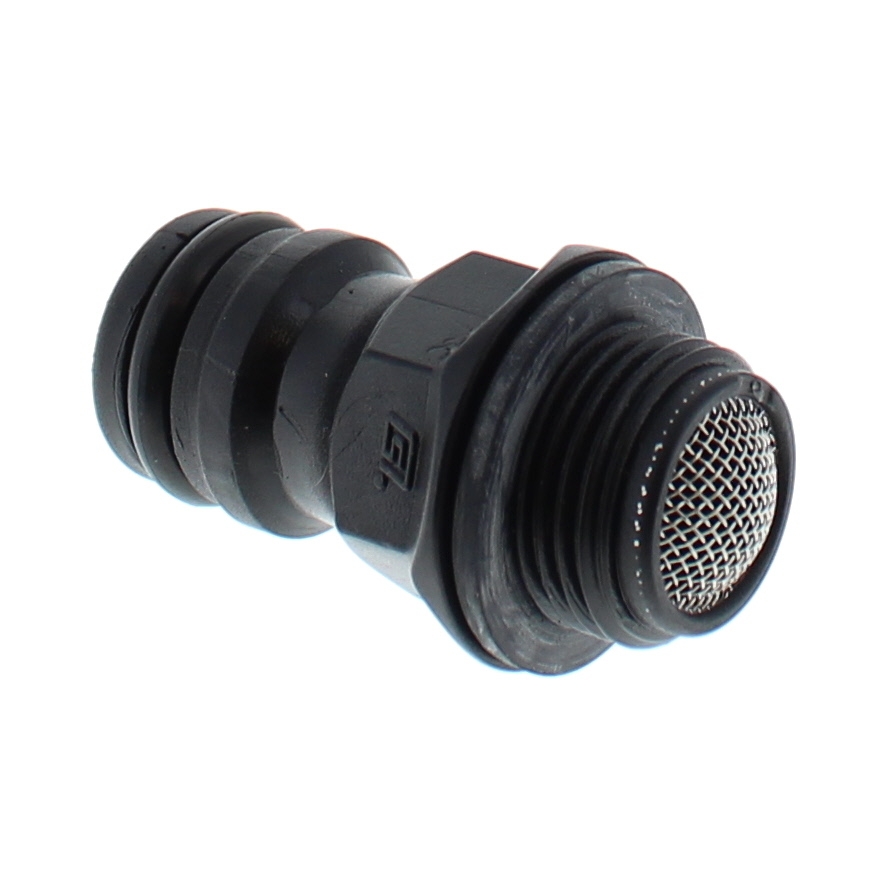

25	4238 700 7300	Hose connector (incl. 35)	Còn hàng	217.800 ₫

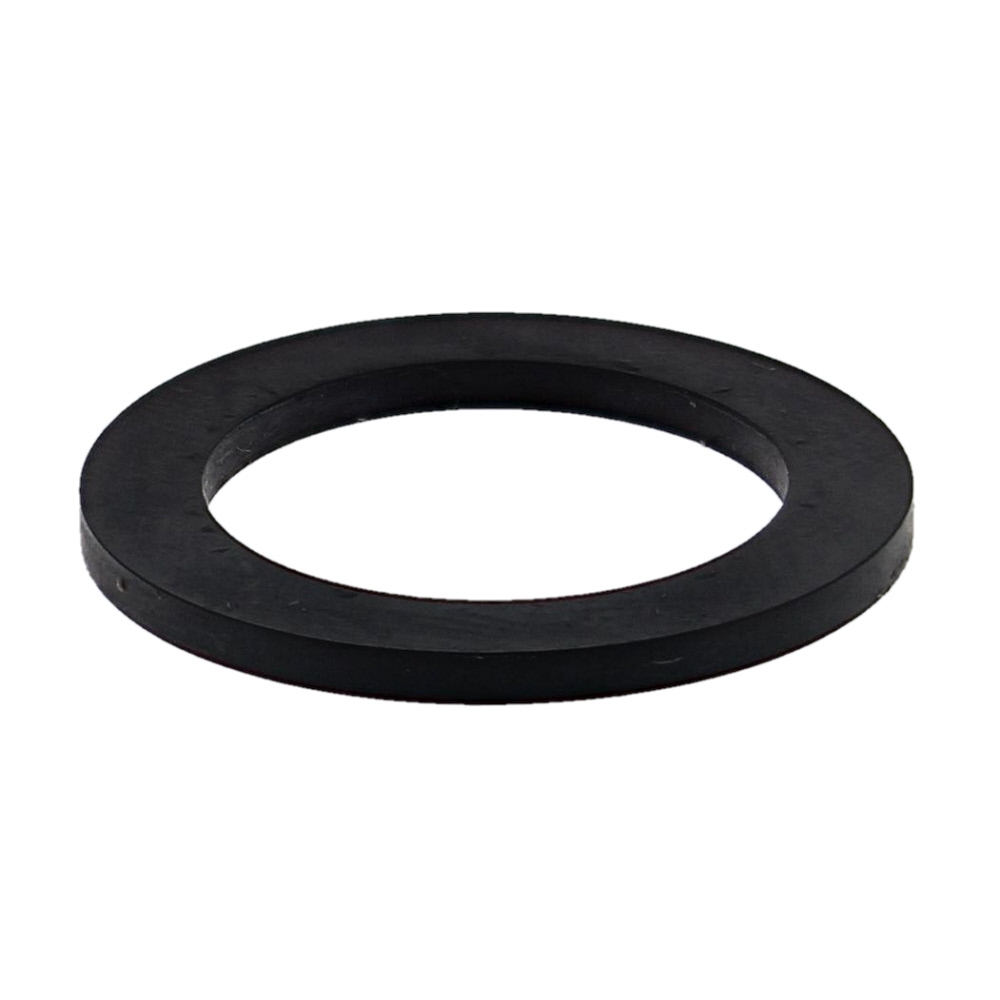

27	0000 894 3100	Sealing ring	Còn hàng	19.800 ₫

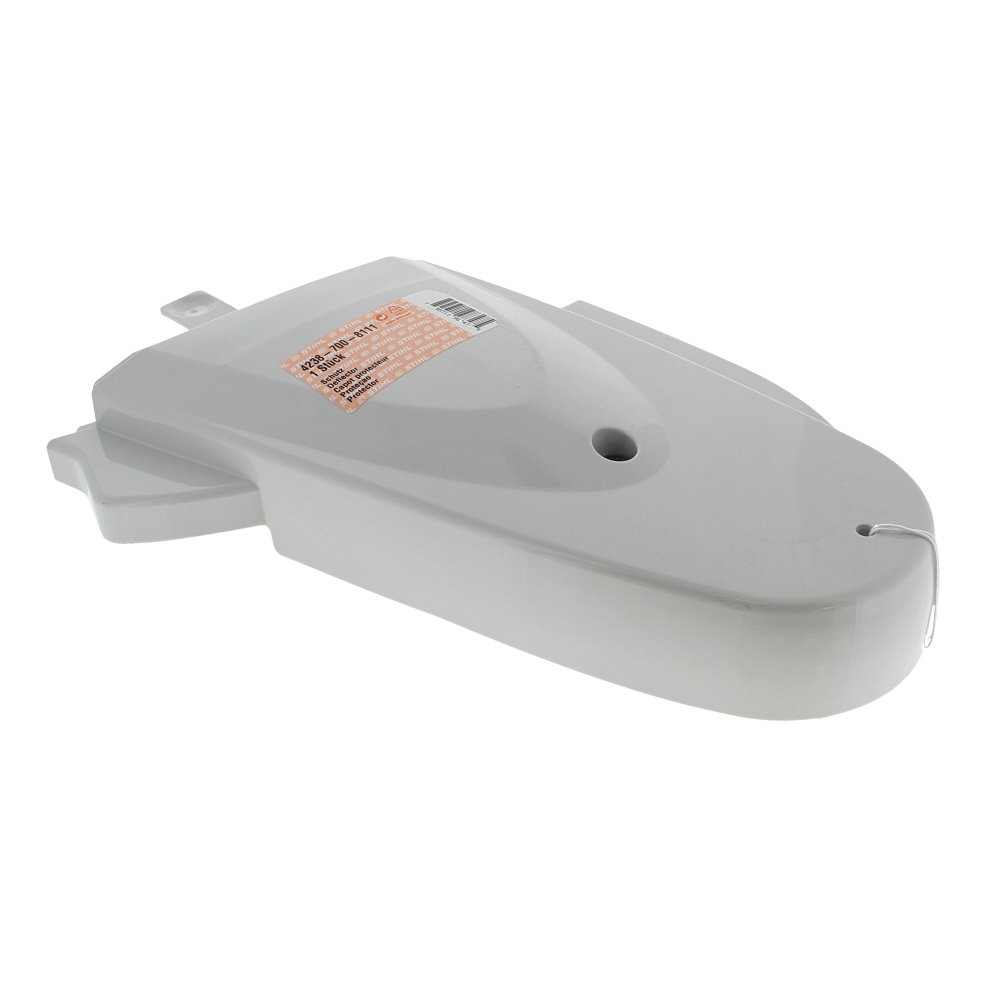

29	4238 700 8111	Deflector (incl. 30)	Còn hàng	858.990 ₫

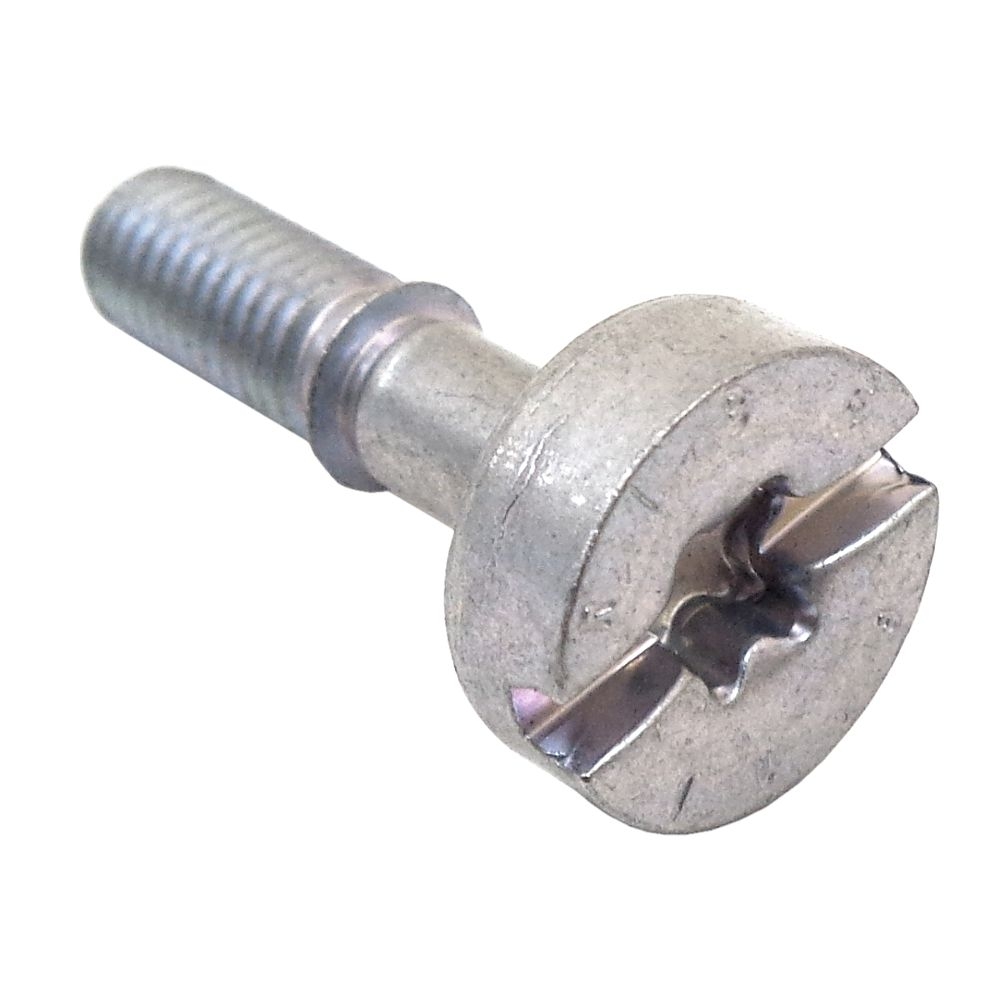

30	9022 319 1027	Screw IS-M5x21	Còn hàng	29.040 ₫
31	4238 692 0602	Holding down block	Còn hàng	93.390 ₫
32	0000 967 7355	Warning pictogram	Còn hàng	62.370 ₫
40	4201 708 8402	Hexagon head screw M10x18	Còn hàng	76.230 ₫
41	9450 721 2150	E-clip 20x1.2	Còn hàng	29.040 ₫
42	4201 708 3004	Thrust washer Diameter 103 mm	Còn hàng	560.010 ₫
43	4201 708 3014	Thrust washer Diameter 103 mm	Còn hàng	574.860 ₫

Mô tả

Sơ đồ Bộ làm lệch hướng máy cắt đĩa TS440

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
