Sơ đồ Bộ máy khoan Bosch GBM 23-2 E

Name: Sơ đồ Bộ máy khoan Bosch GBM 23-2 E
Brand: BOSCH
SKU: Sodo02432

Thương hiệu: BOSCH

Mã sản phẩm: Sodo02432

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	3605108091	Vỏ Động Cơ Màu Xanh BOSCH 3605108091	Còn hàng	1.098.900 ₫
3	2600905032	Vòng Bi 7x19x6 BOSCH 2600905032	Còn hàng	154.770 ₫

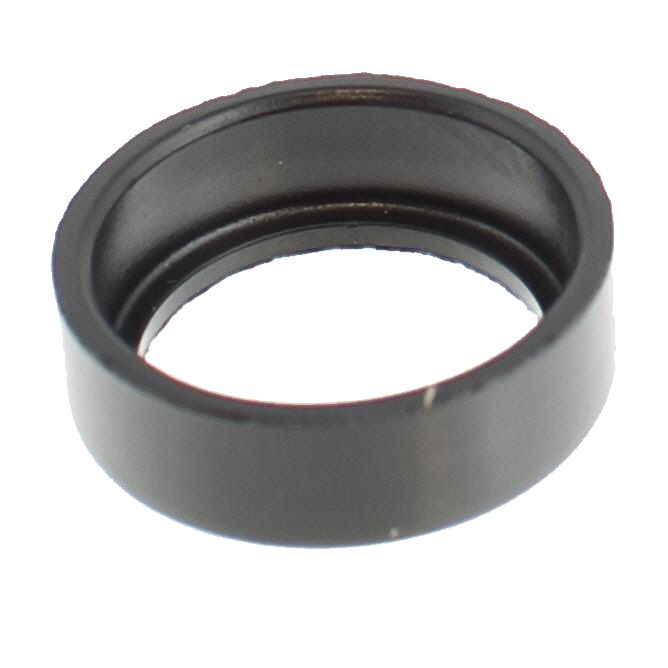

5	1600502011	Vòng Trung Gian BOSCH 1600502011	Còn hàng	83.160 ₫
6	3604336012	Giá Đỡ Cọ BOSCH 3604336012	Còn hàng	142.230 ₫
7	3601025003	Thanh Dẫn Hướng Dây BOSCH 3601025003	Còn hàng	44.880 ₫
8	1604652006	Lò Xo Xoắn Ốc BOSCH 1604652006	Còn hàng	44.880 ₫
9	1604613006	Lò Xo Nén BOSCH 1604613006	Còn hàng	44.880 ₫
11	3605500063	Nắp Niêm Phong Màu Xanh Dương BOSCH 3605500063	Còn hàng	107.250 ₫
12	1604445006	Cáp Kết Nối L BOSCH 1604445006	Còn hàng	107.250 ₫
15	3605500058	Nắp Niêm Phong Màu Xanh Dương BOSCH 3605500058	Còn hàng	356.070 ₫
16	3605500059	Nắp Niêm Phong Màu Xanh Dương BOSCH 3605500059	Còn hàng	405.240 ₫
17	3601012003	Tấm Áp Suất BOSCH 3601012003	Còn hàng	220.440 ₫
19	3600703011	Grommet Ø9 BOSCH 3600703011	Còn hàng	72.600 ₫
21	1601302014	Kẹp Cố Định BOSCH 1601302014	Còn hàng	91.740 ₫
22	1607200075	Công Tắc BOSCH 1607200075	Còn hàng	2.748.900 ₫

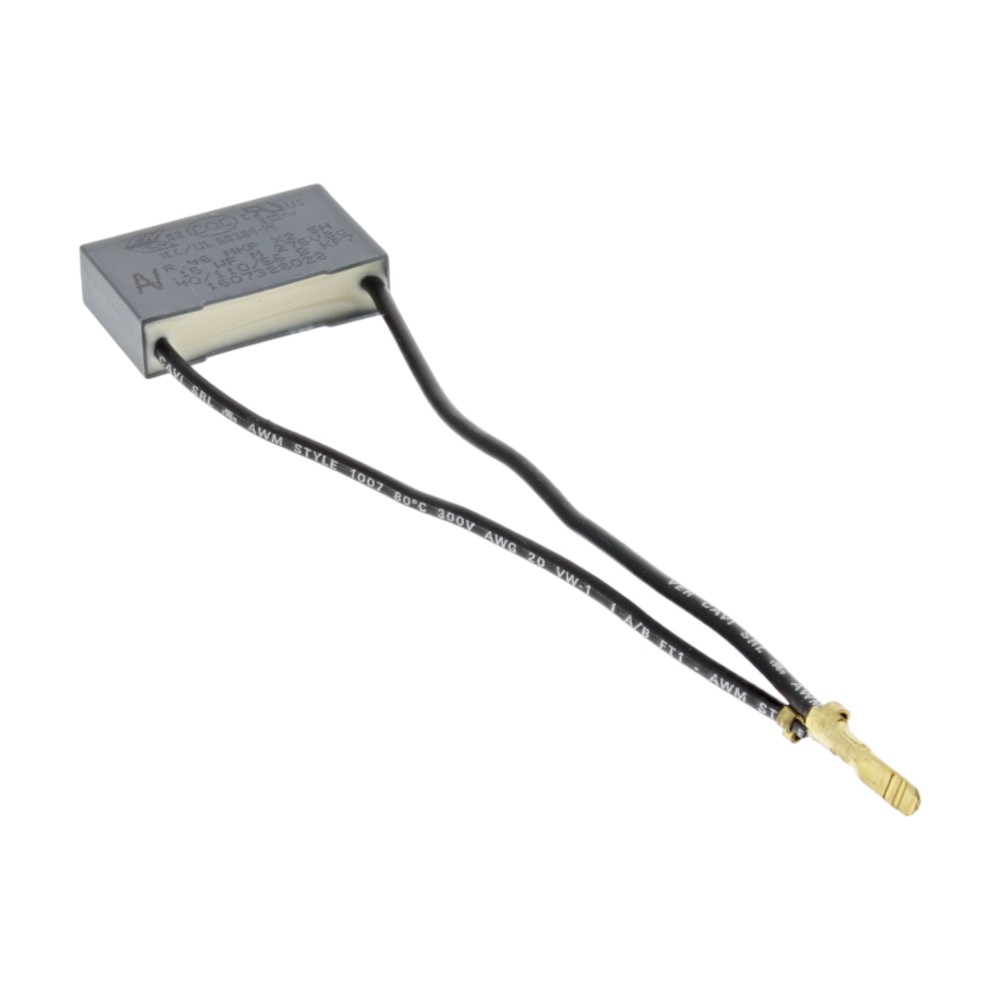

24	1607328028	Bộ Lọc Triệt Tiêu BOSCH 1607328028	Còn hàng	107.250 ₫
26	1604477001	Đầu Cuối Lưỡi Dao BOSCH 1604477001	Còn hàng	44.880 ₫
30	1600502019	Vòng Chắn Gió BOSCH 1600502019	Còn hàng	94.380 ₫
31	1600221003	Vòng Trung Gian BOSCH 1600221003	Còn hàng	91.740 ₫
32	3600905131	Vòng Bi Rãnh 9x26x8 BOSCH 3600905131	Còn hàng	330.000 ₫
34	1604438012	Cáp Kết Nối L BOSCH 1604438012	Còn hàng	142.230 ₫
38	1601015013	Tấm Niêm Phong BOSCH 1601015013	Còn hàng	44.880 ₫
39	1606309066	Trục Răng Z BOSCH 1606309066	Còn hàng	3.290.100 ₫
40	1604611022	Lò Xo Nén BOSCH 1604611022	Còn hàng	44.880 ₫
41	1903230009	Bi Din 5401-5 G28 BOSCH 1903230009	Còn hàng	29.370 ₫
42	1606317074	Bánh Răng Trụ Z BOSCH 1606317074	Còn hàng	991.650 ₫
43	1606317082	Bánh Răng Trụ Z BOSCH 1606317082	Còn hàng	1.098.900 ₫
44	1600910013	Vòng Bi Kim BOSCH 1600910013	Còn hàng	142.230 ₫
45	1606309065	Trục Pinion Z BOSCH 1606309065	Còn hàng	3.290.100 ₫
46	1600100631	Shim 0 BOSCH 1600100631	Còn hàng	44.880 ₫
47	1600101647	Shim 0 BOSCH 1600101647	Còn hàng	44.880 ₫
48	1606325025	Trục Điều Khiển Z BOSCH 1606325025	Còn hàng	77.550 ₫
49	1601038025	Tấm Khía BOSCH 1601038025	Còn hàng	44.880 ₫
50	1602026044	Cần Điều Khiển BOSCH 1602026044	Còn hàng	187.110 ₫
51	1606325027	Trục Điều Khiển Z BOSCH 1606325027	Còn hàng	220.440 ₫
52	1900210105	Vòng Chữ O 8x2 BOSCH 1900210105	Còn hàng	44.880 ₫
53	3601110366	Nhãn Dán BOSCH 3601110366	Còn hàng	94.380 ₫
56	3606135009	Trục Khoan BOSCH 3606135009	Còn hàng	3.290.100 ₫
57	1900905126	Vòng Bi Rãnh 25x47x12 BOSCH 1900905126	Còn hàng	1.098.900 ₫
58	2916650014	Vòng Giữ Lò Xo Din 471 25x1 BOSCH 2916650014	Còn hàng	44.880 ₫
59	3600290035	Vòng Đệm 20x31x7 Mm BOSCH 3600290035	Còn hàng	356.070 ₫
60	3606316108	Bánh Răng Trụ BOSCH 3606316108	Còn hàng	1.098.900 ₫
61	1605703075	Mặt Bích Cố Định BOSCH 1605703075	Còn hàng	1.488.300 ₫
62	3604438027	Cáp Kết Nối L BOSCH 3604438027	Còn hàng	187.110 ₫
64	1600763010	Tay Cầm 400 Mm Màu Đen BOSCH 1600763010	Còn hàng	1.525.920 ₫
66	2910211019	Vít Ren Din 7971-st3 BOSCH 2910211019	Còn hàng	33.660 ₫
67	3604438025	Cáp Kết Nối L BOSCH 3604438025	Còn hàng	187.110 ₫
68	3603435027	Vít Taro 5x30 BOSCH 3603435027	Còn hàng	29.370 ₫
69	2914201529	Vít Đầu Hình Bầu Dục Torx BOSCH 2914201529	Còn hàng	29.370 ₫
70	2910021118	Vít Đầu Chìm Din 84-am4x8-8.8 BOSCH 2910021118	Còn hàng	29.370 ₫
71	3603435042	Vít Đầu Ống Kính BOSCH 3603435042	Còn hàng	44.880 ₫
72	2914201508	Vít Đầu Hình Bầu Dục Torx BOSCH 2914201508	Còn hàng	29.370 ₫
77	2910501120	Vít Đầu Chìm Din 63- Am4x10-5.8 BOSCH 2910501120	Còn hàng	29.370 ₫
78	2910021154	Vít Đầu Chìm Din 84-am5x12-8.8 BOSCH 2910021154	Còn hàng	29.370 ₫
100	3600328033	Ống Lót BOSCH 3600328033	Còn hàng	256.410 ₫
102	2917500121	Chốt Thẳng 5 H 8x18 Din 7 BOSCH 2917500121	Còn hàng	29.370 ₫
111	3601110591	Biển Tên Của Nhà Sản Xuất BOSCH 3601110591	Còn hàng	72.600 ₫
350	1606610122	Cái Quạt BOSCH 1606610122	Còn hàng	77.550 ₫
650	3601030002	Trôi Dạt BOSCH 3601030002	Còn hàng	327.690 ₫
802	3604220111	Dòng Điện 230v BOSCH 3604220111	Còn hàng	2.021.250 ₫
807	1601025001	Thanh Dẫn Hướng Dây BOSCH 1601025001	Còn hàng	44.880 ₫
810	3607014012	Bộ Chổi Than BOSCH 3607014012	Còn hàng	858.000 ₫
818	3605132031	Tay Cầm BOSCH 3605132031	Còn hàng	1.137.840 ₫
820	3607030489	Dây Nguồn BOSCH 3607030489	Còn hàng	991.650 ₫
835	3600290070	Phớt Môi Trục Quay BOSCH 3600290070	Còn hàng	327.690 ₫
837	3607030436	Vòng Bi Trung Gian BOSCH 3607030436	Còn hàng	3.191.100 ₫
851	2600910001	Vòng Bi Kim Ã˜14 Mm BOSCH 2600910001	Còn hàng	107.250 ₫
855	1605806382	Vòng Bi Trục Chính BOSCH 1605806382	Còn hàng	4.085.400 ₫
890	1601030022	Vòng Đệm Tab BOSCH 1601030022	Còn hàng	44.880 ₫

Mô tả

Sơ đồ Bộ máy khoan Bosch GBM 23-2 E

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
