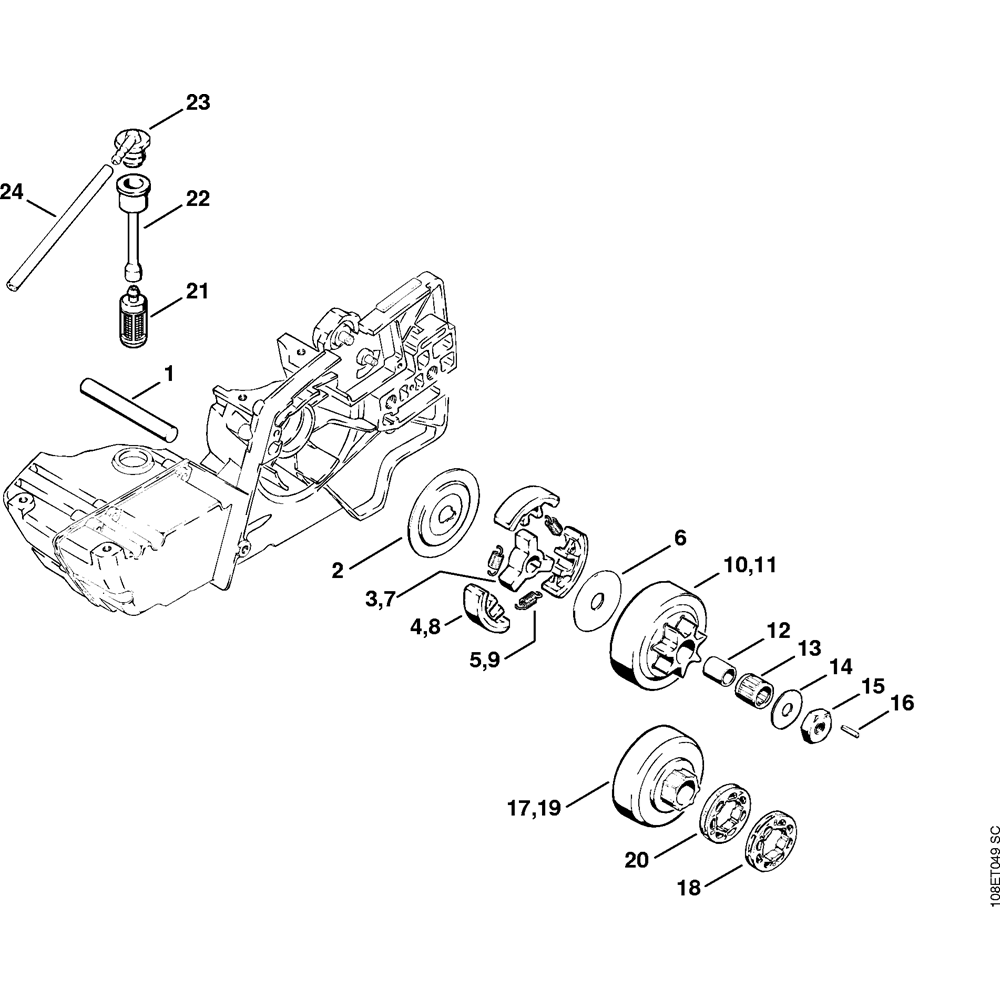

Sơ đồ Bơm Dầu & Ly Hợp Stihl 048

Sơ đồ Bơm Dầu & Ly Hợp Stihl 048

Thương hiệu: STIHL
Mã sản phẩm: Sodo02385

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vỏ Bơm (bao Gồm 3) Stihl 1117 640 3001 1117 640 3001 Vỏ Bơm (bao Gồm 3) Stihl 1117 640 3001 Còn hàng 907.500 ₫
2 Bơm Dầu (bao Gồm 2 - 15) STIHL 1119 640 3200 1119 640 3200 Bơm Dầu (bao Gồm 2 - 15) STIHL 1119 640 3200 Còn hàng 2.738.010 ₫
3 Pít-tông Bơm Stihl 1117 647 0601 1117 647 0601 Pít-tông Bơm Stihl 1117 647 0601 Còn hàng 687.060 ₫
4 Lò Xo Nén Stihl 0000 997 1010 0000 997 1010 Lò Xo Nén Stihl 0000 997 1010 Còn hàng 36.300 ₫
5 Spline screw IS-M4x25 9022 313 0740 Spline screw IS-M4x25 Còn hàng 29.040 ₫
5 Vòng Đệm Stihl 0000 958 0701 0000 958 0701 Vòng Đệm Stihl 0000 958 0701 Còn hàng 36.300 ₫
6 Bu Lông Điều Khiển Stihl 1117 647 4801 1117 647 4801 Bu Lông Điều Khiển Stihl 1117 647 4801 Còn hàng 72.600 ₫
6 O-Ring 7x1.5 9646 945 0490 O-Ring 7x1.5 Còn hàng 14.520 ₫
7 Lò Xo Xoắn Ốc Stihl 0000 997 1200 0000 997 1200 Lò Xo Xoắn Ốc Stihl 0000 997 1200 Còn hàng 43.560 ₫
7 Lồng Kim 12x16x24 STIHL 9512 933 3150 9512 933 3150 Lồng Kim 12x16x24 STIHL 9512 933 3150 Còn hàng 281.490 ₫
7 Vòng Kẹp 25x1,2 Stihl 9455 621 2790 9455 621 2790 Vòng Kẹp 25x1,2 Stihl 9455 621 2790 Còn hàng 33.000 ₫
8 Ghim Stihl 1117 647 9800 1117 647 9800 Ghim Stihl 1117 647 9800 Còn hàng 33.000 ₫
9 Cắm Stihl 0000 988 6220 0000 988 6220 Cắm Stihl 0000 988 6220 Còn hàng 36.300 ₫
9 Sâu Stihl 1119 640 7100 1119 640 7100 Sâu Stihl 1119 640 7100 Còn hàng 378.510 ₫
10 Nhông Vành 3/8" 7t Stihl 0000 642 1223 0000 642 1223 Nhông Vành 3/8" 7t Stihl 0000 642 1223 Còn hàng 326.700 ₫
10 Vòng Đệm Stihl 0000 958 0406 0000 958 0406 Vòng Đệm Stihl 0000 958 0406 Còn hàng 36.300 ₫
11 Vòng Chữ O 5x1.25 Stihl 9646 945 0230 9646 945 0230 Vòng Chữ O 5x1.25 Stihl 9646 945 0230 Còn hàng 14.520 ₫
11 Vòng Đệm STIHL 0000 958 1231 0000 958 1231 Vòng Đệm STIHL 0000 958 1231 Còn hàng 49.830 ₫
12 Lò Xo Cốc 10 Stihl 9486 648 0100 9486 648 0100 Lò Xo Cốc 10 Stihl 9486 648 0100 Còn hàng 14.520 ₫
12 Vòng Đệm 12x16x3 Cho Stihl 028, 030, 045 Stihl 9643 950 1160 9643 950 1160 Vòng Đệm 12x16x3 Cho Stihl 028, 030, 045 Stihl 9643 950 1160 Còn hàng 139.260 ₫
14 Vòng Đệm STIHL 1119 642 7800 1119 642 7800 Vòng Đệm STIHL 1119 642 7800 Còn hàng 82.170 ₫
15 Gioăng Stihl 1117 649 1100 1117 649 1100 Gioăng Stihl 1117 649 1100 Còn hàng 40.260 ₫
15 Vòng Kẹp 36x1.2 STIHL 9455 621 4010 9455 621 4010 Vòng Kẹp 36x1.2 STIHL 9455 621 4010 Còn hàng 43.560 ₫
17 Vít Spline Is-m4x12 ((2 Nm)) Stihl 9022 313 0660 9022 313 0660 Vít Spline Is-m4x12 ((2 Nm)) Stihl 9022 313 0660 Còn hàng 25.080 ₫
17 Vòng Cao Su Stihl 0000 989 0401 0000 989 0401 Vòng Cao Su Stihl 0000 989 0401 Còn hàng 79.200 ₫

Sơ đồ Bơm Dầu & Ly Hợp Stihl 048

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
