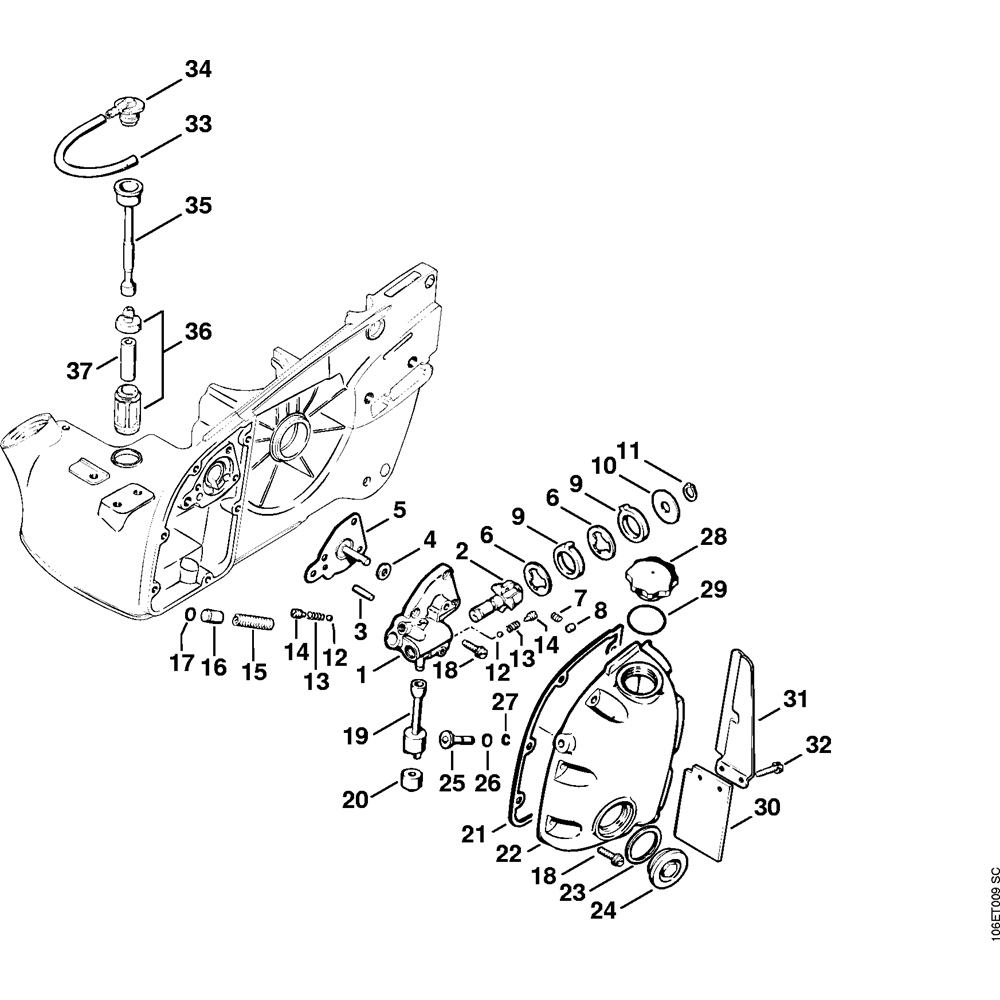

Sơ đồ Bơm Dầu & Ly Hợp Stihl 075

Sơ đồ Bơm Dầu & Ly Hợp Stihl 075

Thương hiệu: STIHL
Mã sản phẩm: Sodo01476

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Bộ Piston Bơm (bao Gồm 12 - 14) STIHL 1111 007 1022 1111 007 1022 Bộ Piston Bơm (bao Gồm 12 - 14) STIHL 1111 007 1022 Còn hàng 1.795.200 ₫
1 O-ring 9x2.5 9646 945 0780 O-ring 9x2.5 Còn hàng 18.480 ₫
2 Bộ Nhông Vành 0,404" 7t (bao Gồm 5, 6) STIHL 1111 640 2025 1111 640 2025 Bộ Nhông Vành 0,404" 7t (bao Gồm 5, 6) STIHL 1111 640 2025 Còn hàng 1.418.340 ₫
3 Bộ Nhông Vành 3/8" 8t (bao Gồm 4, 5) STIHL 1111 640 2026 1111 640 2026 Bộ Nhông Vành 3/8" 8t (bao Gồm 4, 5) STIHL 1111 640 2026 Còn hàng 1.418.340 ₫
3 Đai ốc khóa M6 9214 320 0900 Đai ốc khóa M6 Còn hàng 14.520 ₫
4 Bộ Ly Hợp (bao Gồm 8 - 10) STIHL 1111 160 2003 1111 160 2003 Bộ Ly Hợp (bao Gồm 8 - 10) STIHL 1111 160 2003 Còn hàng 2.178.000 ₫
4 Flat head screw M5x10 9092 216 0670 Flat head screw M5x10 Còn hàng 19.470 ₫
6 O-Ring 7x1.5 9646 945 0490 O-Ring 7x1.5 Còn hàng 14.520 ₫
9 Compression spring 0000 997 0928 Compression spring Còn hàng 39.600 ₫
10 Rubber ring 1111 647 9001 Rubber ring Còn hàng 106.260 ₫
11 Bushing 0000 963 0501 Bushing Còn hàng 29.040 ₫
12 Circlip 22x1 9456 621 2440 Circlip 22x1 Còn hàng 29.040 ₫
12 Stud 0000 953 6602 Stud Còn hàng 118.140 ₫
13 Vít Đầu Lục Giác M6x16 STIHL 9008 319 1280 9008 319 1280 Vít Đầu Lục Giác M6x16 STIHL 9008 319 1280 Còn hàng 23.760 ₫
14 Pan head screw M4x12 (Up to Serial 7799481) 9048 319 0660 Pan head screw M4x12 (Up to Serial 7799481) Còn hàng 25.080 ₫
16 Oil seal 14x20x3.5 9642 003 1440 Oil seal 14x20x3.5 Còn hàng 160.710 ₫
18 Needle cage 14x18x15 9512 933 3800 Needle cage 14x18x15 Còn hàng 227.040 ₫
19 Chain sprocket 0.404" 7T 1111 640 2002 Chain sprocket 0.404" 7T Còn hàng 771.540 ₫
21 Đai Ốc Căng STIHL 1106 664 1501 1106 664 1501 Đai Ốc Căng STIHL 1106 664 1501 Còn hàng 56.430 ₫
21 Đĩa Xích Vành 3/8" 8t STIHL 0000 642 1215 0000 642 1215 Đĩa Xích Vành 3/8" 8t STIHL 0000 642 1215 Còn hàng 326.700 ₫
23 Đĩa Xích Vành 0,404" 7t STIHL 0000 642 1206 0000 642 1206 Đĩa Xích Vành 0,404" 7t STIHL 0000 642 1206 Còn hàng 326.700 ₫
23 Tension spring 0000 997 6002 Tension spring Còn hàng 49.830 ₫
25 Hexagon nut M12x1.5 9211 260 1470 Hexagon nut M12x1.5 Còn hàng 29.040 ₫
26 Cover plate 1111 021 1606 Cover plate Còn hàng 131.340 ₫
26 Giày Clutch STIHL 1111 162 0803 1111 162 0803 Giày Clutch STIHL 1111 162 0803 Còn hàng 350.790 ₫
26 Lò Xo Xoắn STIHL 0000 998 2200 0000 998 2200 Lò Xo Xoắn STIHL 0000 998 2200 Còn hàng 46.200 ₫
27 Vít Đầu Oval M6x3.2x12 STIHL 0000 951 2904 0000 951 2904 Vít Đầu Oval M6x3.2x12 STIHL 0000 951 2904 Còn hàng 96.690 ₫
28 Adjusting screw M6 0000 951 2911 Adjusting screw M6 Còn hàng 124.410 ₫
28 Hexagon nut M10 9220 260 1300 Hexagon nut M10 Còn hàng 33.000 ₫
30 Clamp 1107 021 9000 Clamp Còn hàng 66.000 ₫
31 Inner side plate 1111 664 1000 Inner side plate Còn hàng 147.840 ₫
32 Đinh Tán Đầu Tròn 3x8 Stihl 9441 065 1910 9441 065 1910 Đinh Tán Đầu Tròn 3x8 Stihl 9441 065 1910 Còn hàng 11.220 ₫
36 Bộ Phận Bắt Xích STIHL 1111 656 7700 1111 656 7700 Bộ Phận Bắt Xích STIHL 1111 656 7700 Còn hàng 106.260 ₫
37 Vít Đầu Ổ Cắm M5x18 STIHL 9040 346 1010 9040 346 1010 Vít Đầu Ổ Cắm M5x18 STIHL 9040 346 1010 Còn hàng 29.040 ₫

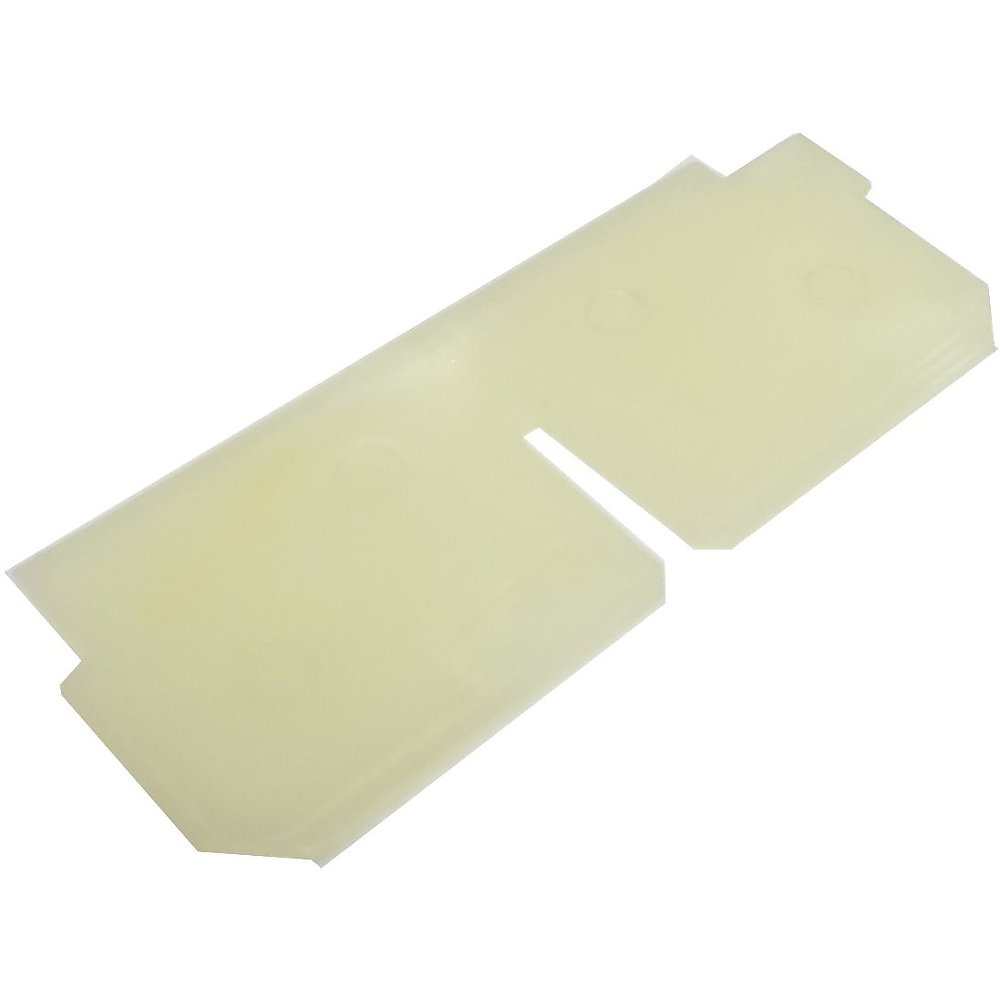

43 Tấm Bảo Vệ STIHL 1111 656 1505 1111 656 1505 Tấm Bảo Vệ STIHL 1111 656 1505 Còn hàng 96.690 ₫

Sơ đồ Bơm Dầu & Ly Hợp Stihl 075

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
