Sơ đồ Hệ Thống Đánh Lửa Stihl TS400

Sơ đồ Hệ Thống Đánh Lửa Stihl TS400

Thương hiệu: STIHL
Mã sản phẩm: Sodo00136

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá

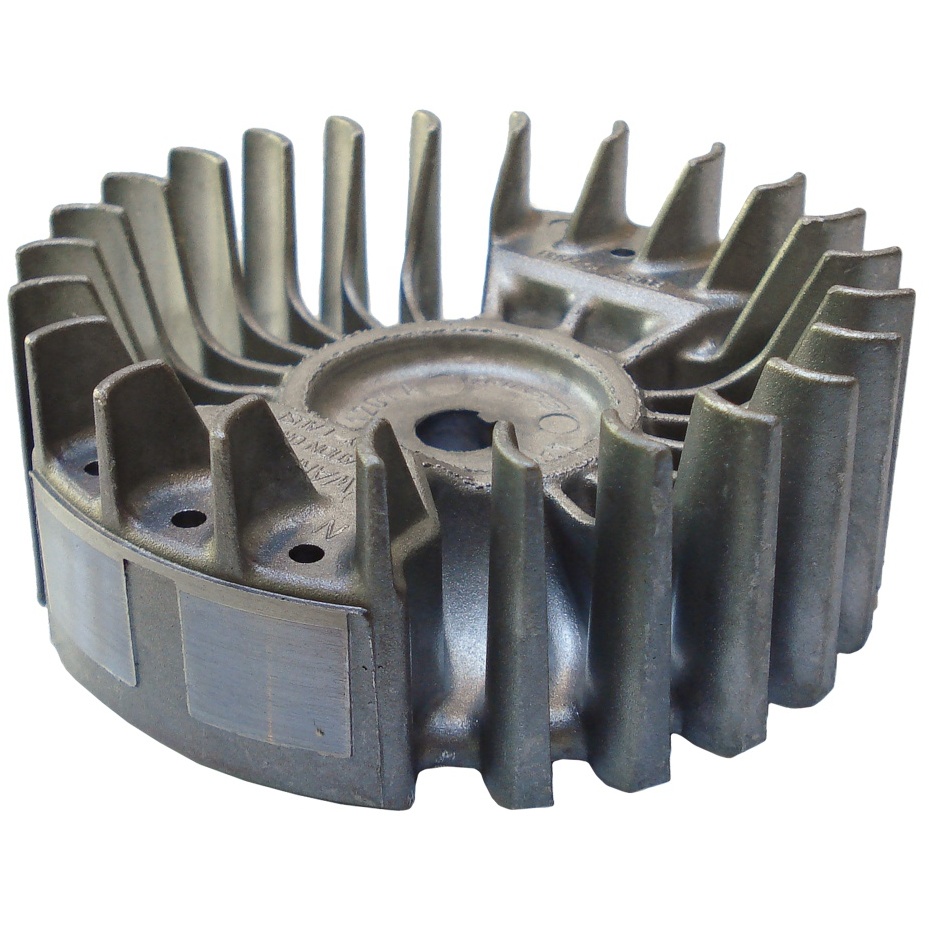

1 Flywheel (after S/N. 154117859) 4223 400 1201 Flywheel (after S/N. 154117859) Còn hàng 2.890.800 ₫
2 Hollow rivet 6.5x0.5x6.8 9416 868 6630 Hollow rivet 6.5x0.5x6.8 Còn hàng 43.560 ₫

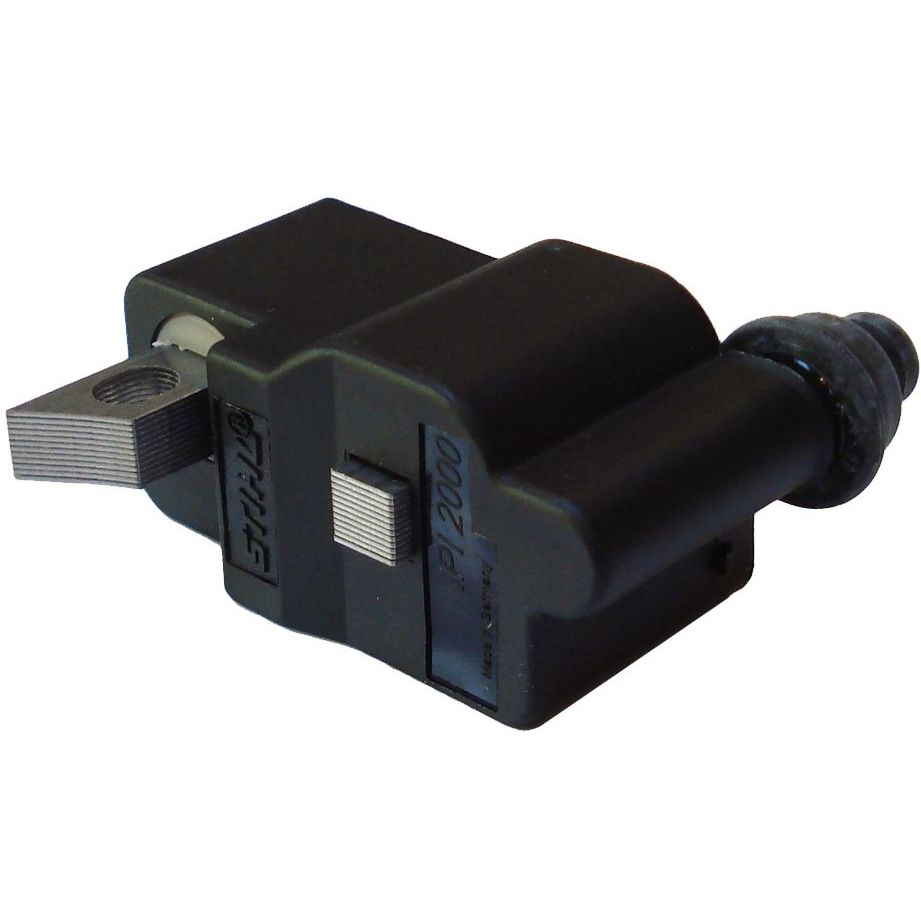

3 Ignition Module (after S/N. 154117859) 4223 400 1303 Ignition Module (after S/N. 154117859) Còn hàng 4.240.500 ₫

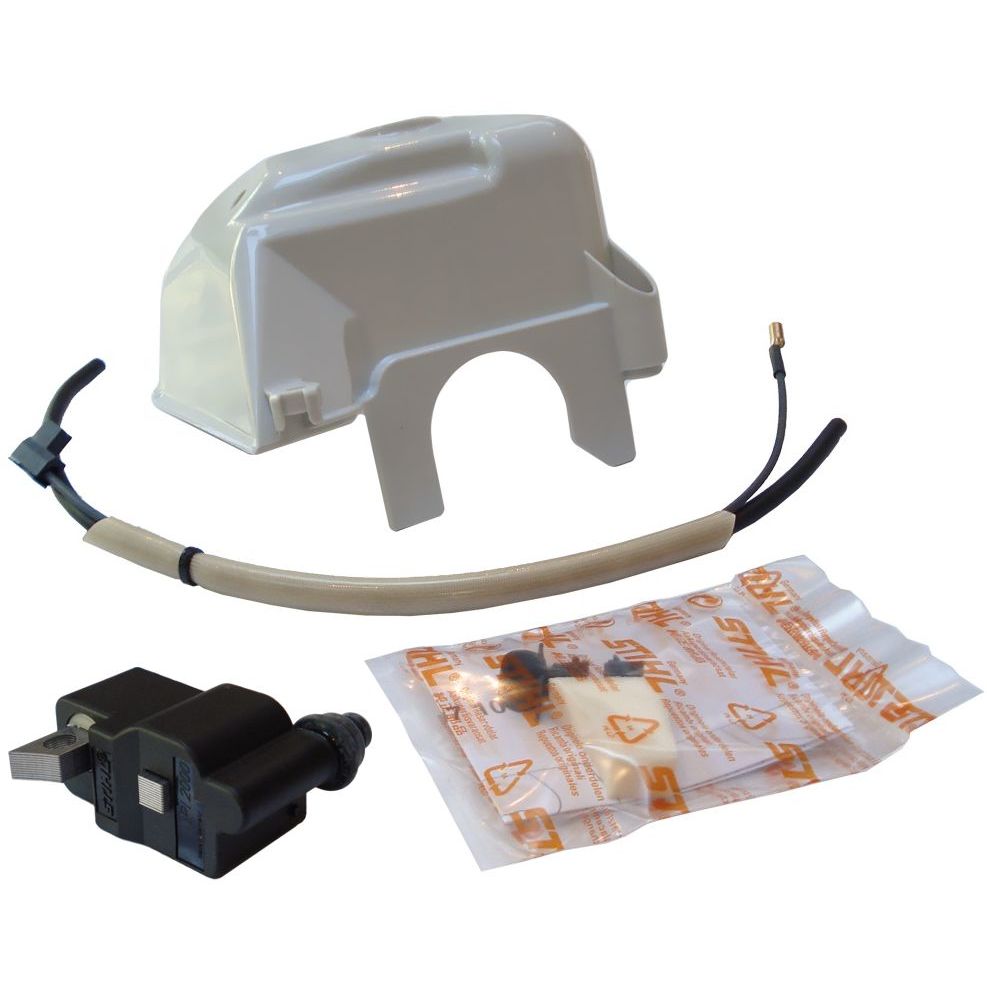

3 Ignition Module Kit (incl. 3,9,12,13) 7009 871 0145 Ignition Module Kit (incl. 3,9,12,13) Còn hàng 4.728.900 ₫
4 Lò xo tiếp xúc bugi 0000 998 0604 Lò xo tiếp xúc bugi Còn hàng 43.560 ₫
5 Collar Nut M8x1 0000 955 0802 Collar Nut M8x1 Còn hàng 43.560 ₫

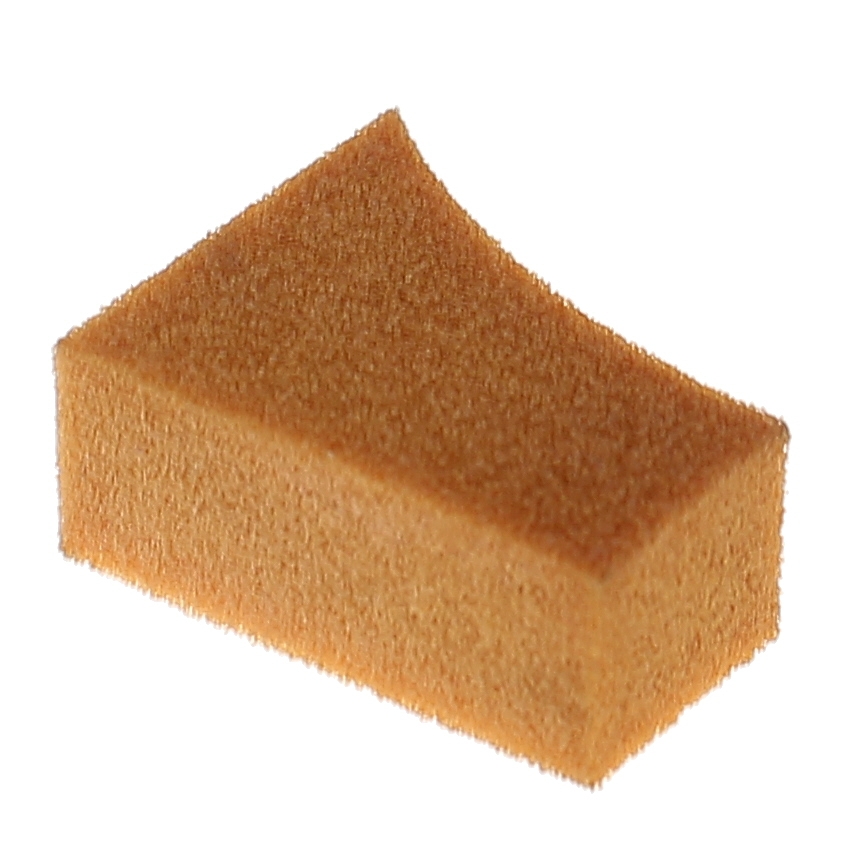

5 Insert 4223 431 8300 Insert Còn hàng 76.230 ₫
8 Grommet 0000 989 1002 Grommet Còn hàng 76.230 ₫

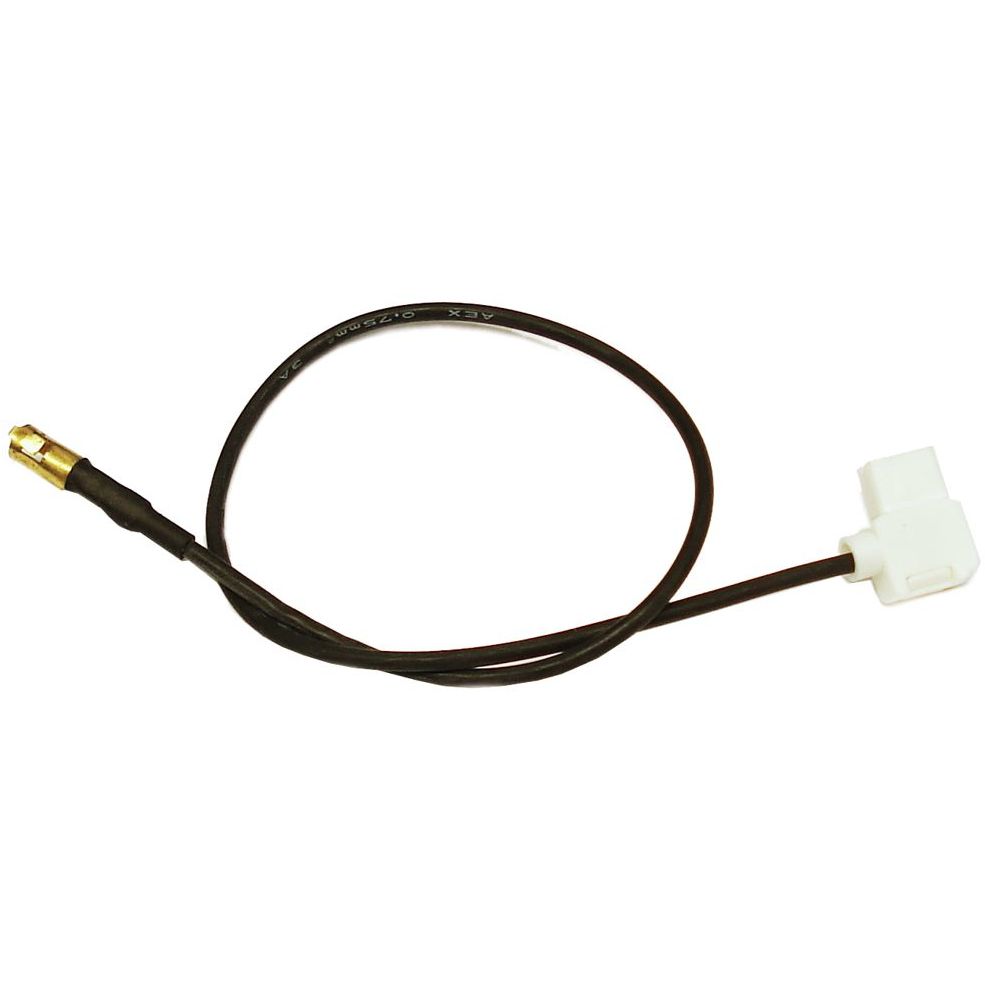

8 L.T Lead (new type) 4223 440 1101 L.T Lead (new type) Còn hàng 61.050 ₫

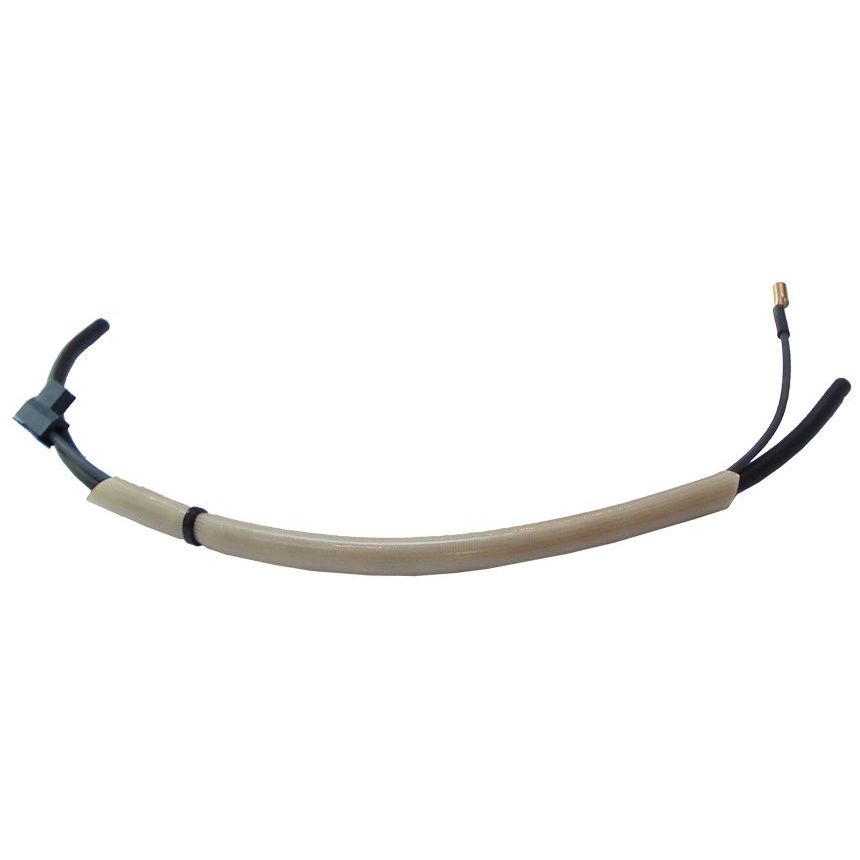

9 Wiring Harness 4223 440 3001 Wiring Harness Còn hàng 335.940 ₫
10 Spline screw IS-M5x20 9022 341 1019 Spline screw IS-M5x20 Còn hàng 29.040 ₫
11 Cover 4223 084 1600 Cover Còn hàng 72.600 ₫

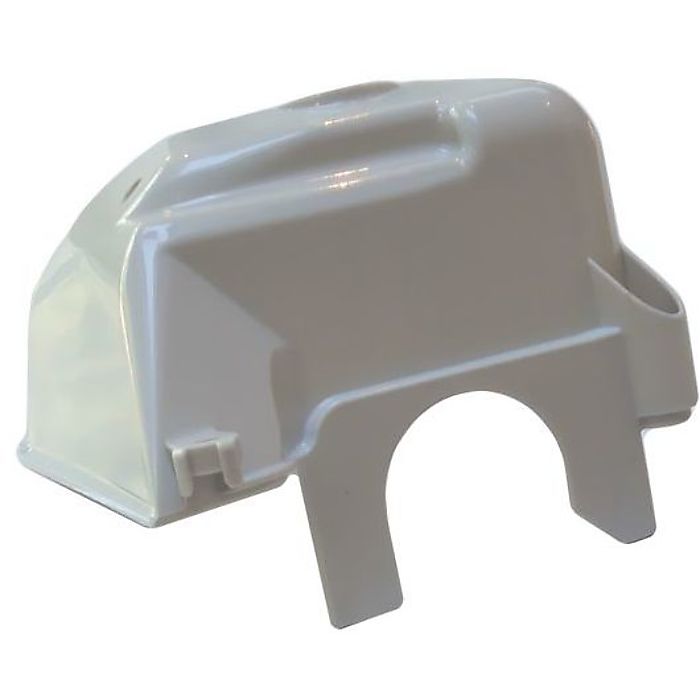

12 Air Shroud (incl. 13) 4223 080 0900 Air Shroud (incl. 13) Còn hàng 254.100 ₫
12 Spark plug boot 1128 405 1000 Spark plug boot Còn hàng 172.590 ₫

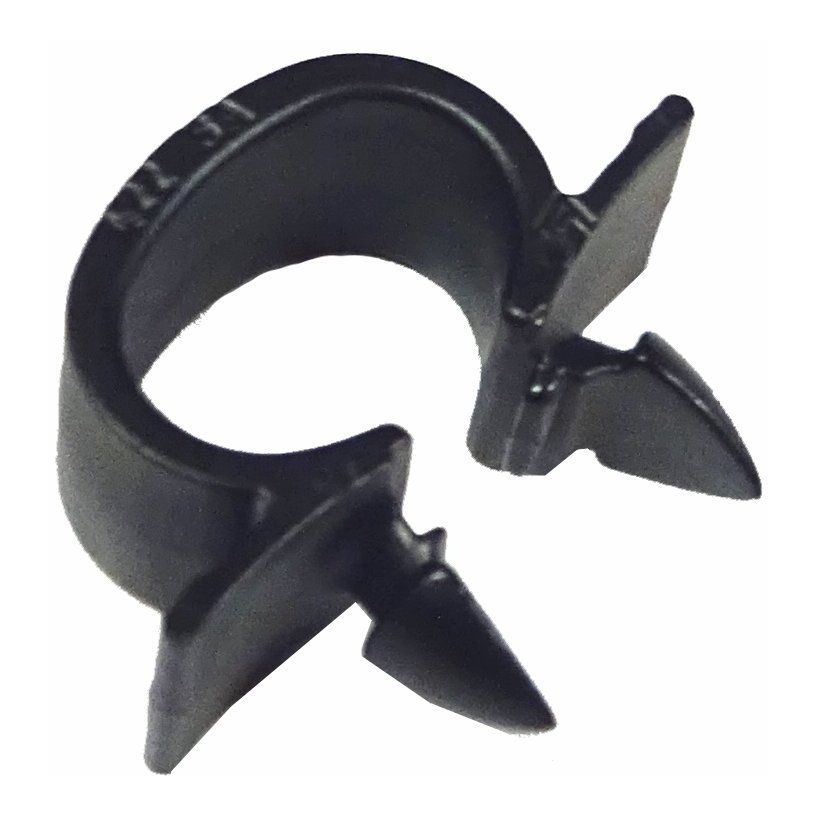

13 Cable Clamp 4223 701 3300 Cable Clamp Còn hàng 25.080 ₫
14 Grommet 0000 989 1010 Grommet Còn hàng 52.800 ₫

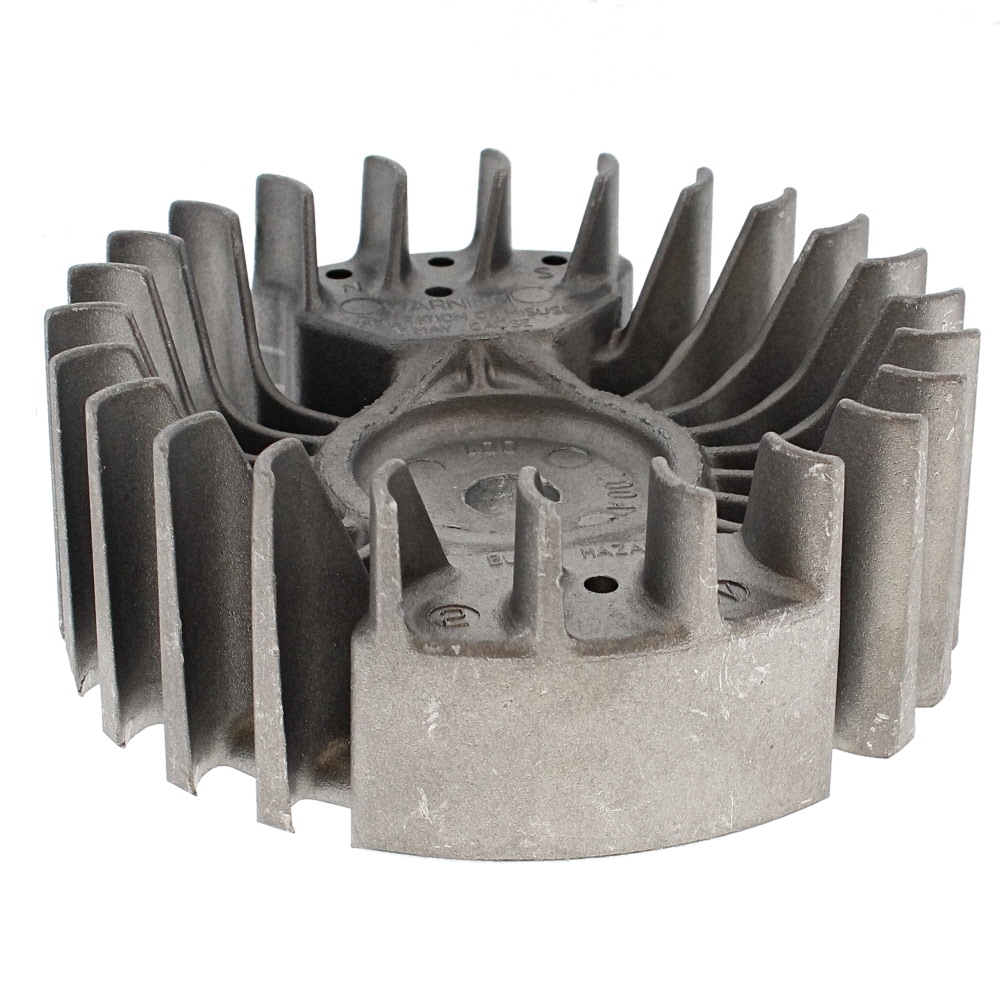

15 Flywheel - Old Type (up to S/N 154117859) 4223 400 1200 Flywheel - Old Type (up to S/N 154117859) Còn hàng 2.917.200 ₫

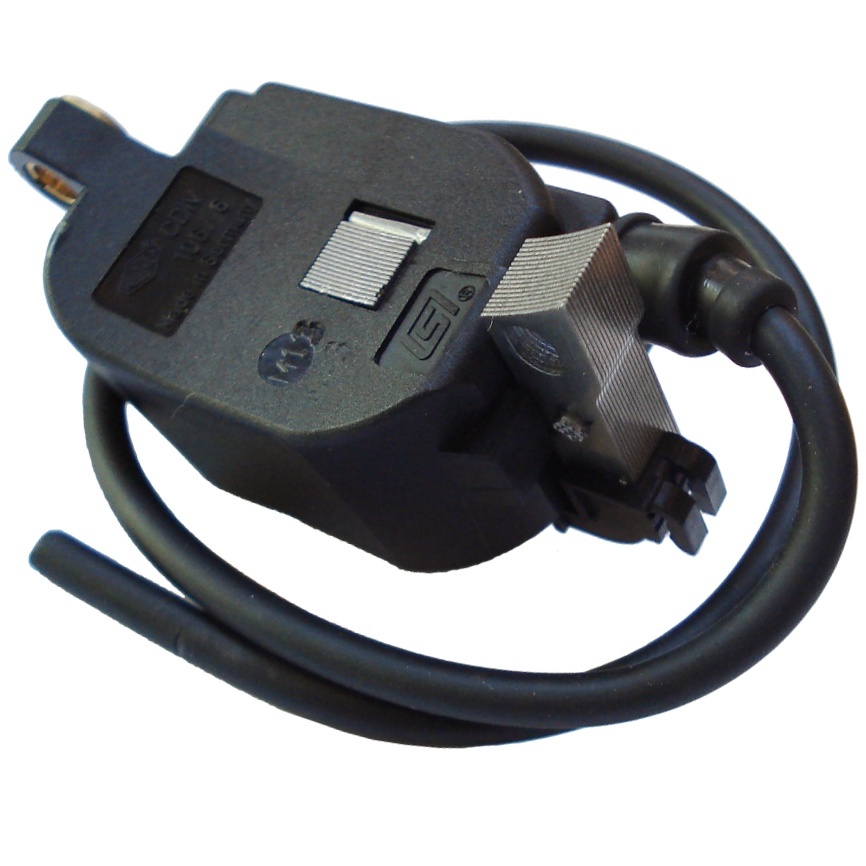

16 Ignition module (incl.4 - 6) 4223 400 1300 Ignition module (incl.4 - 6) Còn hàng 4.415.400 ₫
16 Máy giặt 5.3 9291 021 0120 Máy giặt 5.3 Còn hàng 11.220 ₫

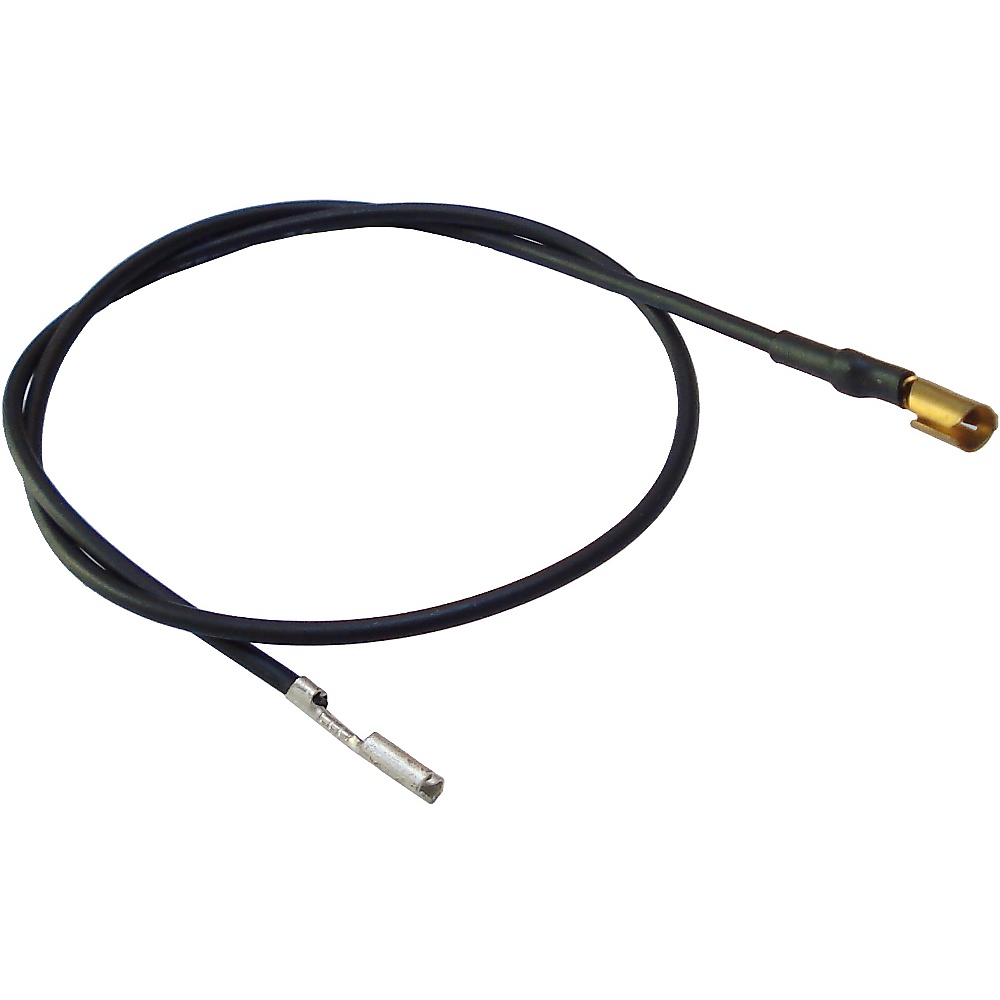

21 L.T. Lead (old type) 4223 440 1100 L.T. Lead (old type) Còn hàng 147.840 ₫
24 Vít đầu Pan là M5x20 9022 371 1020 Vít đầu Pan là M5x20 Còn hàng 29.040 ₫
25 Spline screw IS-M6x16 9022 341 1280 Spline screw IS-M6x16 Còn hàng 29.040 ₫
26 Annular buffer 1125/06 1125 790 9906 Annular buffer 1125/06 Còn hàng 251.460 ₫
27 Annular buffer 1121 790 9912 Annular buffer Còn hàng 230.010 ₫
28 Plug 1125 791 7306 Plug Còn hàng 36.300 ₫
29 Plug 1119 791 7306 Plug Còn hàng 29.040 ₫

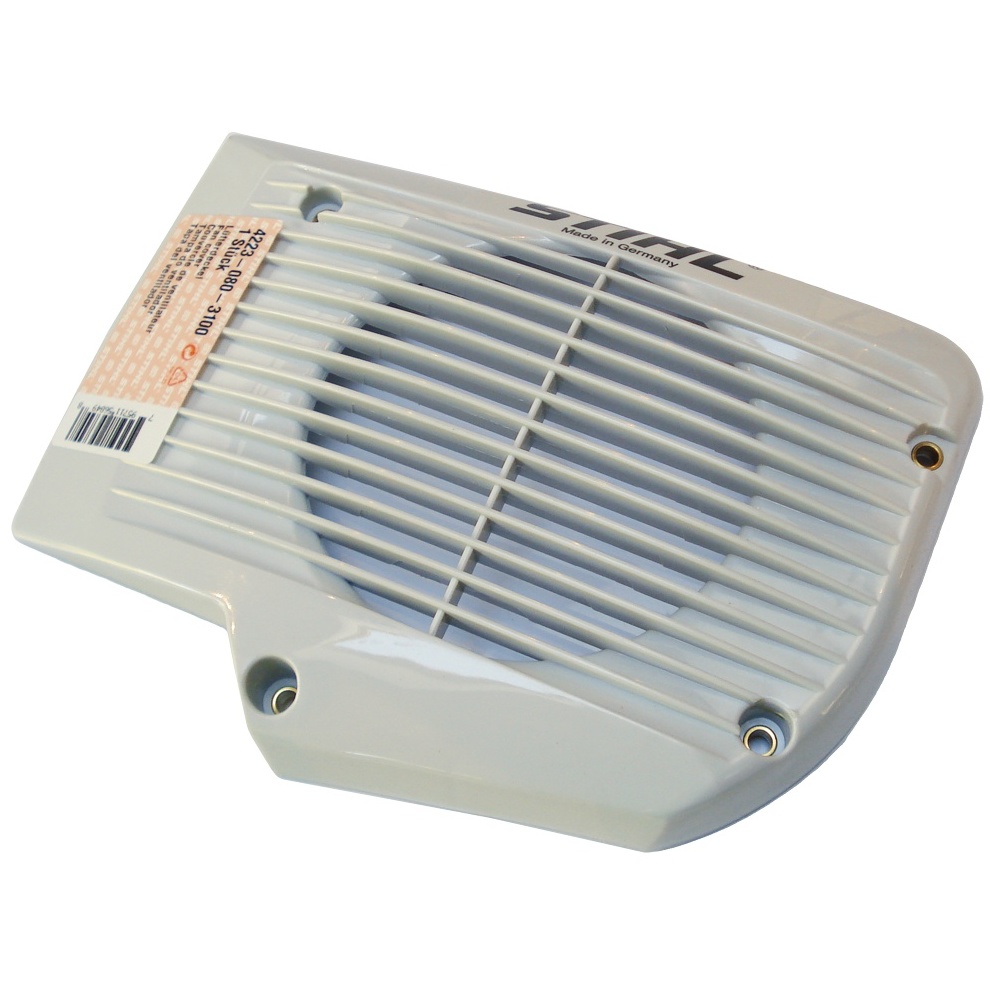

30 Fan Cover 4223 080 3100 Fan Cover Còn hàng 1.158.960 ₫
31 Hollow rivet 7.5x1x6.8 9443 825 7130 Hollow rivet 7.5x1x6.8 Còn hàng 46.860 ₫

Sơ đồ Hệ Thống Đánh Lửa Stihl TS400

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
