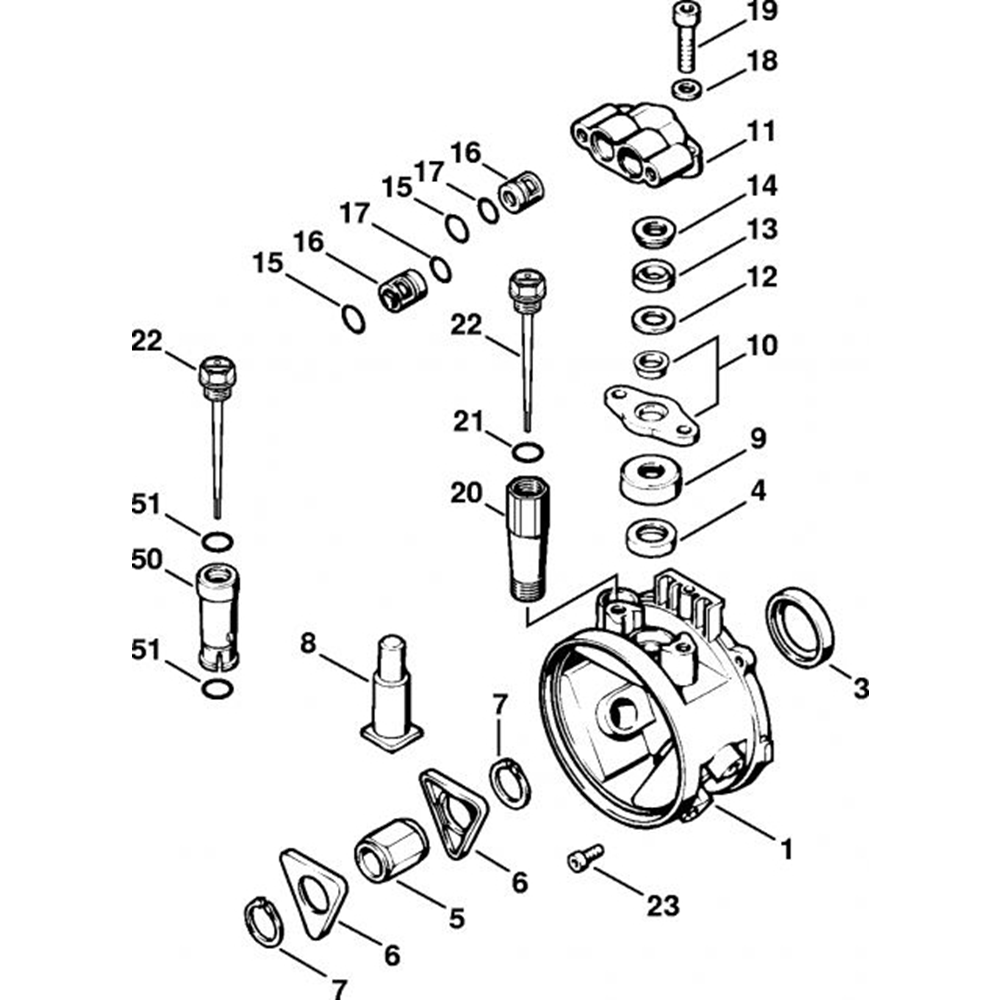

Sơ đồ Khối van cho Stihl RE 250 K

Sơ đồ Khối van cho Stihl RE 250 K

Thương hiệu: STIHL
Mã sản phẩm: Sodo01137

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Van Stihl 4703 510 0400 4703 510 0400 Van Stihl 4703 510 0400 Còn hàng 1.914.990 ₫
1 Vỏ Máy Stihl 4703 511 0100 4703 511 0100 Vỏ Máy Stihl 4703 511 0100 Còn hàng 2.681.580 ₫
2 Bộ Gioăng Stihl 4703 007 1057 4703 007 1057 Bộ Gioăng Stihl 4703 007 1057 Còn hàng 1.245.090 ₫
2 Lồng Van Stihl 4703 512 0800 4703 512 0800 Lồng Van Stihl 4703 512 0800 Còn hàng 66.660 ₫
3 Bộ Phận Đẩy Lò Xo Stihl 4703 518 0200 4703 518 0200 Bộ Phận Đẩy Lò Xo Stihl 4703 518 0200 Còn hàng 48.510 ₫
4 Piston Điều Khiển Stihl 4703 510 0305 4703 510 0305 Piston Điều Khiển Stihl 4703 510 0305 Còn hàng 242.550 ₫
5 Vòng Chữ O 5x2.5 Stihl 9645 945 7458 9645 945 7458 Vòng Chữ O 5x2.5 Stihl 9645 945 7458 Còn hàng 14.520 ₫
6 Vít Cắm Stihl 4703 510 0600 4703 510 0600 Vít Cắm Stihl 4703 510 0600 Còn hàng 380.160 ₫

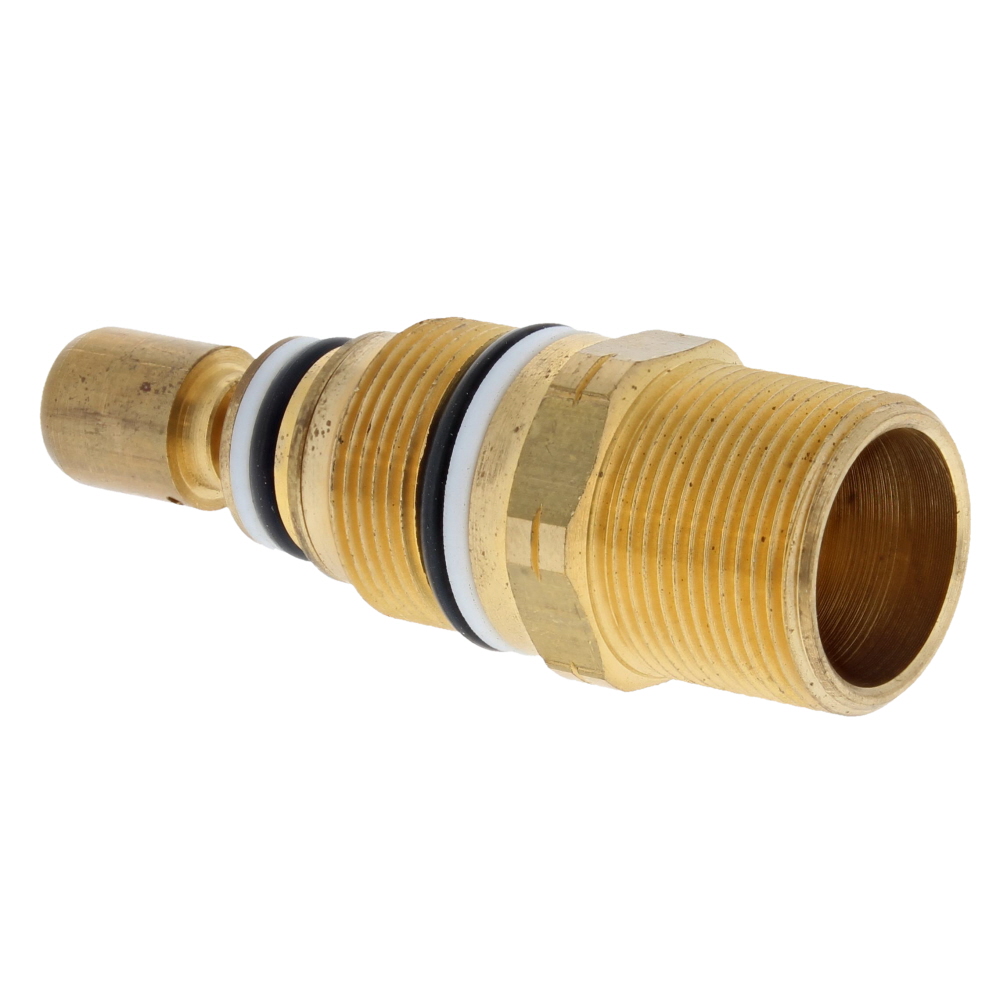

10 Piston Điều Khiển Stihl 4717 510 0300 4717 510 0300 Piston Điều Khiển Stihl 4717 510 0300 Còn hàng 1.377.750 ₫
11 O-Ring 8.76x1.78 9645 945 7494 O-Ring 8.76x1.78 Còn hàng 18.480 ₫

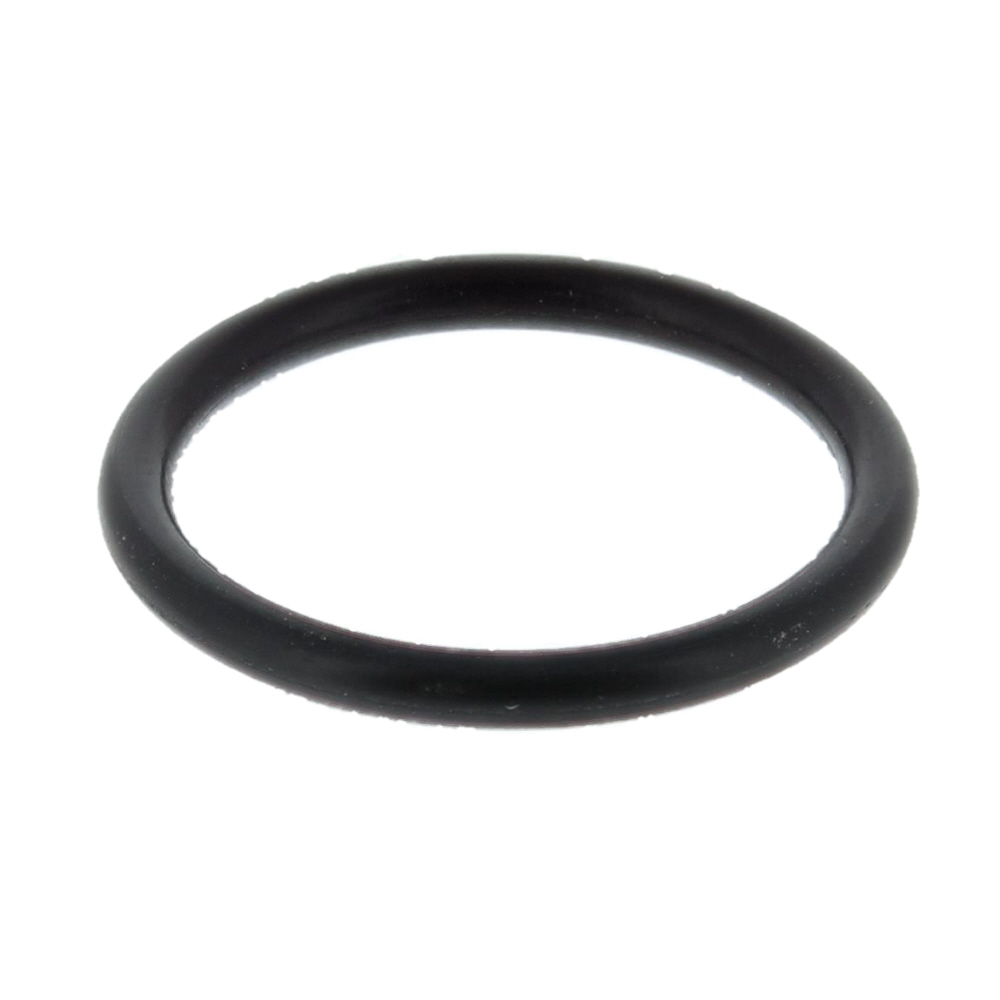

12 Vòng Chữ O 15x1.8 Stihl 9645 945 7569 9645 945 7569 Vòng Chữ O 15x1.8 Stihl 9645 945 7569 Còn hàng 52.800 ₫
14 Vòng Chữ O 9x2 Stihl 9645 945 0760 9645 945 0760 Vòng Chữ O 9x2 Stihl 9645 945 0760 Còn hàng 13.200 ₫
15 Bộ Giữ Lò Xo Stihl 4703 513 0100 4703 513 0100 Bộ Giữ Lò Xo Stihl 4703 513 0100 Còn hàng 106.590 ₫
16 Bộ Phận Đẩy Lò Xo Stihl 4703 518 0205 4703 518 0205 Bộ Phận Đẩy Lò Xo Stihl 4703 518 0205 Còn hàng 137.940 ₫
16 Máy giặt 5.3 9291 021 0120 Máy giặt 5.3 Còn hàng 11.220 ₫
18 Đầu Nối Stihl 4703 513 0200 4703 513 0200 Đầu Nối Stihl 4703 513 0200 Còn hàng 367.620 ₫
18 O-Ring 10x2 9645 945 7504 O-Ring 10x2 Còn hàng 18.480 ₫
19 Thân Van Stihl 4703 512 0700 4703 512 0700 Thân Van Stihl 4703 512 0700 Còn hàng 1.224.630 ₫
21 O-Ring 14x2 9645 945 7561 O-Ring 14x2 Còn hàng 11.220 ₫
23 Shakeproof Washer 5,3 9330 630 0120 Shakeproof Washer 5,3 Còn hàng 11.220 ₫
25 Vòng Đệm Chữ O 21x1.5 Stihl 9645 945 7663 9645 945 7663 Vòng Đệm Chữ O 21x1.5 Stihl 9645 945 7663 Còn hàng 22.440 ₫
26 Vòng Chữ O 13x1.5 Stihl 9645 945 7543 9645 945 7543 Vòng Chữ O 13x1.5 Stihl 9645 945 7543 Còn hàng 20.460 ₫
28 Nhô Lên Stihl 4703 512 0400 4703 512 0400 Nhô Lên Stihl 4703 512 0400 Còn hàng 111.870 ₫
29 Vòng Chỉ Báo Stihl 4703 512 0900 4703 512 0900 Vòng Chỉ Báo Stihl 4703 512 0900 Còn hàng 110.220 ₫

Sơ đồ Khối van cho Stihl RE 250 K

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
