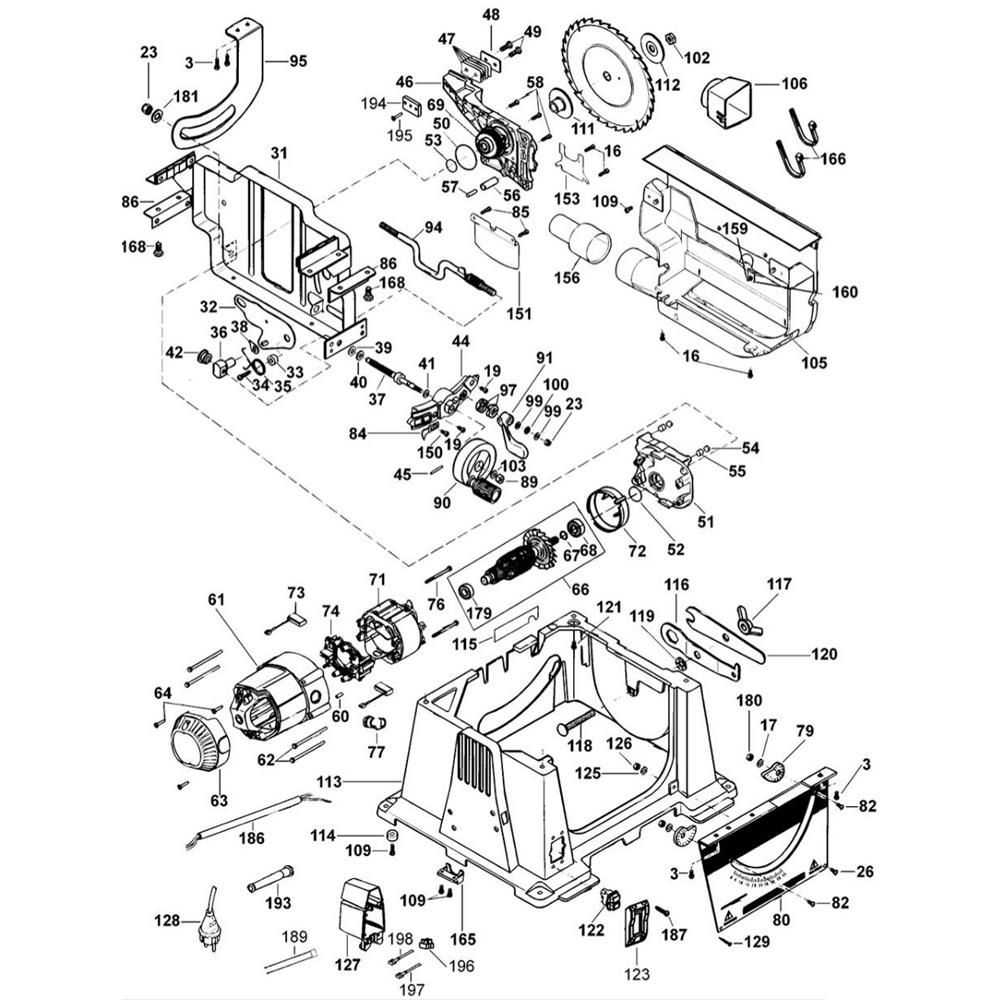

Sơ đồ Lắp ráp bảo vệ cho DeWalt DW744

Name: Sơ đồ Lắp ráp bảo vệ cho DeWalt DW744
Brand: DEWALT
SKU: Sodo04317

Thương hiệu: DEWALT

Mã sản phẩm: Sodo04317

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
10	330003-09	Bearing	Còn hàng	223.740 ₫
10	330019-02	Vít	Còn hàng	76.230 ₫
22	868768-07	Bearing	Còn hàng	374.880 ₫
26	330019-20	Vít DEWALT 330019-20	Còn hàng	76.230 ₫
31	153547-01	Tấm Đỡ DEWALT 153547-01	Còn hàng	6.250.200 ₫
32	153419-00	Liên Kết DEWALT 153419-00	Còn hàng	181.500 ₫
33	153449-00	Khoảng Cách DEWALT 153449-00	Còn hàng	76.230 ₫
34	153447-00	Bộ Phận Đẩy Lò Xo DEWALT 153447-00	Còn hàng	157.410 ₫
36	386158-00	Nút Bấm DEWALT 386158-00	Còn hàng	374.880 ₫
38	153446-00	Cung Cho Máy Rửa Áp Lực DEWALT 153446-00	Còn hàng	76.230 ₫
39	153441-00	Vòng Đệm DEWALT 153441-00	Còn hàng	76.230 ₫
40	330019-13	Vít	Còn hàng	132.000 ₫
40	380061-00	Vòng Đệm DEWALT 380061-00	Còn hàng	108.240 ₫
41	153442-00	Vòng Đệm DEWALT 153442-00	Còn hàng	76.230 ₫
42	153443-00	Ống Lót DEWALT 153443-00	Còn hàng	131.340 ₫
42	330045-32	Vít DEWALT 330045-32	Còn hàng	76.230 ₫
45	330036-08	Ghim DEWALT 330036-08	Còn hàng	76.230 ₫
46	153476-05SV	Nắp Hộp Số DEWALT 153476-05SV	Còn hàng	8.289.600 ₫
47	153403-01	Shim DEWALT 153403-01	Còn hàng	76.230 ₫
48	153404-01	Đĩa DEWALT 153404-01	Còn hàng	108.240 ₫
48	144803-00	Vòng Kẹp DEWALT 144803-00	Còn hàng	109.890 ₫
49	99180-24	Seal	Còn hàng	76.230 ₫
50	153389-00	Vòng Chữ O DEWALT 153389-00	Còn hàng	76.230 ₫
52	701297-00	Niêm Phong DEWALT 701297-00	Còn hàng	76.230 ₫
54	153431-00	Miếng Lót DEWALT 153431-00	Còn hàng	76.230 ₫
55	153432-00	Khoảng Cách DEWALT 153432-00	Còn hàng	76.230 ₫
56	85931-00	Vòng Bi DEWALT 85931-00	Còn hàng	76.230 ₫
57	153402-00	Ghim DEWALT 153402-00	Còn hàng	76.230 ₫
59	137382-00	Tay Áo DEWALT 137382-00	Còn hàng	76.230 ₫
60	87205-00	Cắm DEWALT 87205-00	Còn hàng	76.230 ₫
61	389786-02	Trường Hợp Thực Địa DEWALT 389786-02	Còn hàng	580.800 ₫
62	330045-20	Vít DEWALT 330045-20	Còn hàng	76.230 ₫
66	153527-00	Điện Áp 115v DEWALT 153527-00	Còn hàng	4.524.300 ₫

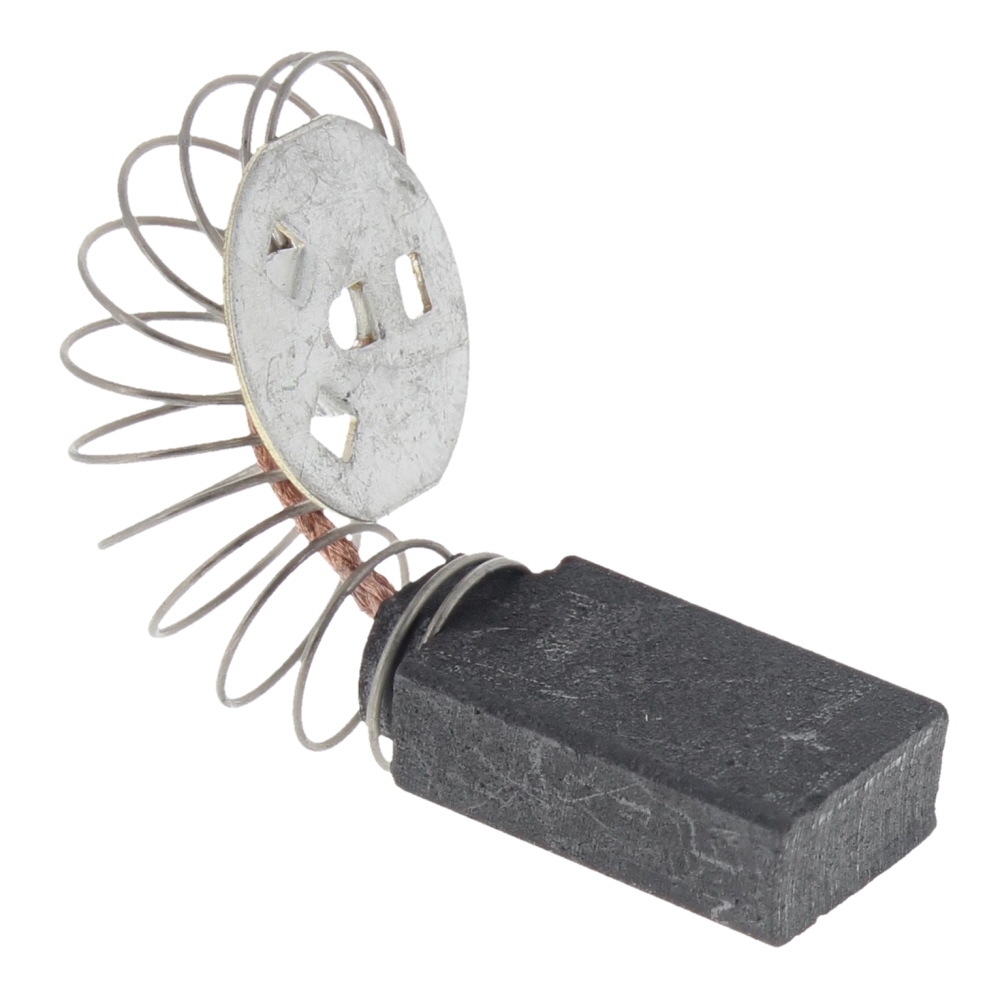

73	145323-06	Bàn Chải Sa 115v DEWALT 145323-06	Còn hàng	321.090 ₫

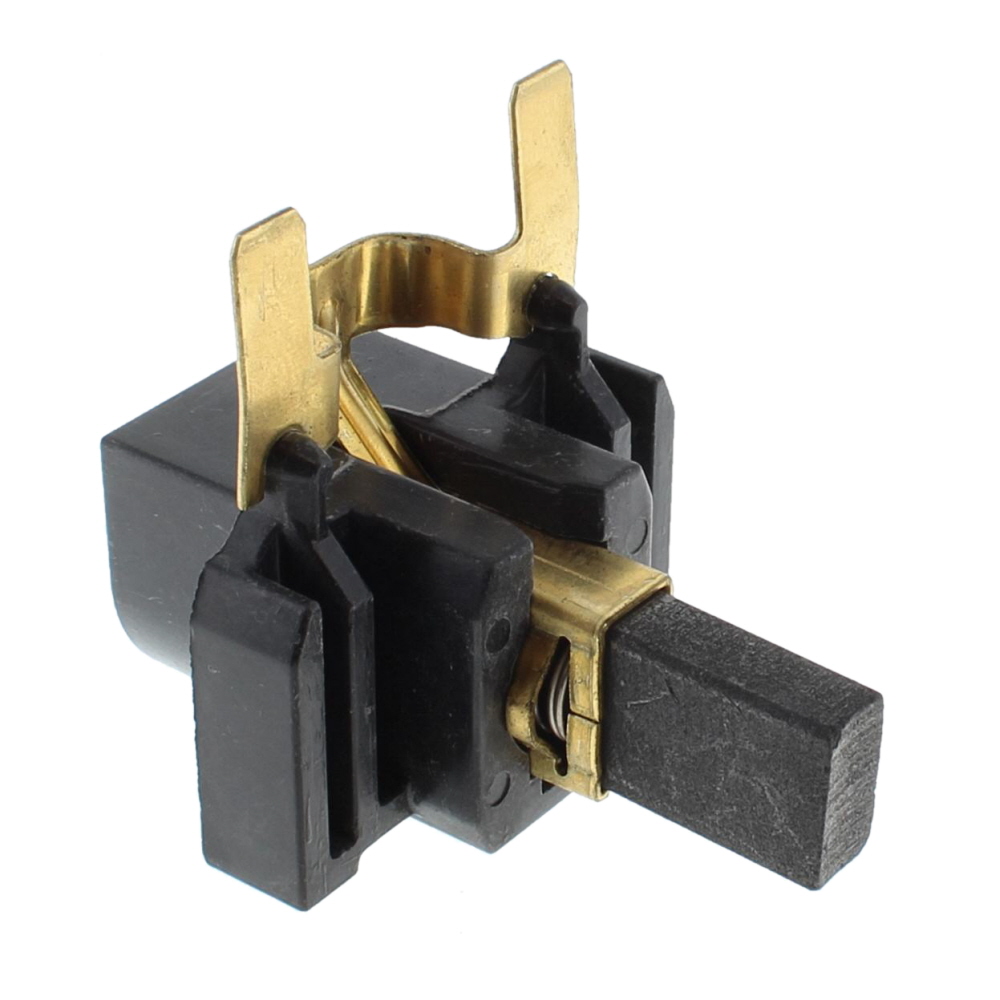

74	147097-09	Giá Đỡ Chổi Sa DEWALT 147097-09	Còn hàng	830.610 ₫
76	330019-19	Vít DEWALT 330019-19	Còn hàng	76.230 ₫
78	153511-00	Kẹp Cáp DEWALT 153511-00	Còn hàng	76.230 ₫
81	330016-07	Máy giặt	Còn hàng	76.230 ₫
82	153637-01	Vít DEWALT 153637-01	Còn hàng	76.230 ₫
86	153518-00	Dấu Ngoặc DEWALT 153518-00	Còn hàng	108.240 ₫
90	153412-00	Bộ Tay Quay DEWALT 153412-00	Còn hàng	580.800 ₫
94	153423-00	Thanh DEWALT 153423-00	Còn hàng	580.800 ₫
95	153405-00	Dấu Ngoặc DEWALT 153405-00	Còn hàng	181.500 ₫
97	153421-00	Cam DEWALT 153421-00	Còn hàng	76.230 ₫
99	153450-00	Đẩy Vòng Đệm DEWALT 153450-00	Còn hàng	76.230 ₫
102	153439-00	Hạt DEWALT 153439-00	Còn hàng	157.410 ₫
105	386688-00	Tấm Vải Liệm DEWALT 386688-00	Còn hàng	4.798.200 ₫
106	153528-00	Bộ Chuyển Đổi DEWALT 153528-00	Còn hàng	132.990 ₫
107	153451-00	Lực Đẩy Ổ Trục DEWALT 153451-00	Còn hàng	160.050 ₫
111	153478-01	Kẹp Bên Trong Vòng Đệm DEWALT 153478-01	Còn hàng	280.830 ₫
112	386764-02	Mặt Bích Ngoài DEWALT 386764-02	Còn hàng	343.200 ₫
114	153496-00	Chân DEWALT 153496-00	Còn hàng	76.230 ₫
116	153430-00	Cờ Lê DEWALT 153430-00	Còn hàng	181.500 ₫
118	153502-00	Bu Lông DEWALT 153502-00	Còn hàng	76.230 ₫
119	153503-00	Hạt DEWALT 153503-00	Còn hàng	76.230 ₫
120	153512-00	Cờ Lê DEWALT 153512-00	Còn hàng	223.740 ₫
121	153460-01	Vít DEWALT 153460-01	Còn hàng	76.230 ₫
124	596667-00	Che Phủ DEWALT 596667-00	Còn hàng	1.226.610 ₫
126	148641-00	Đai Ốc Khóa DEWALT 148641-00	Còn hàng	76.230 ₫
151	385969-00	Bảo Vệ Thấp Hơn DEWALT 385969-00	Còn hàng	108.240 ₫
153	387435-00	Bảo Vệ Phần Trên DEWALT 387435-00	Còn hàng	97.020 ₫
156	386756-00	Bộ Chuyển Đổi DEWALT 386756-00	Còn hàng	280.830 ₫
158	145332-00	Phần Cuối DEWALT 145332-00	Còn hàng	76.230 ₫
159	388062-00	Vít DEWALT 388062-00	Còn hàng	76.230 ₫
168	389198-00	Vít DEWALT 389198-00	Còn hàng	76.230 ₫
170	330045-05	Vít DEWALT 330045-05	Còn hàng	72.600 ₫
190	153379-00	Vòng Bi DEWALT 153379-00	Còn hàng	97.020 ₫
821	569037-00	Rating Plate	Còn hàng	181.500 ₫

Mô tả

Sơ đồ Lắp ráp bảo vệ cho DeWalt DW744

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
