Sơ đồ Lắp ráp bộ định tuyến DeWalt DW615

Sơ đồ Lắp ráp bộ định tuyến DeWalt DW615

Thương hiệu: DEWALT
Mã sản phẩm: Sodo00443

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Phần Ứng & Quạt DEWALT N096929 N096929 Phần Ứng & Quạt DEWALT N096929 Còn hàng 2.475.990 ₫
1 Phần Ứng 115v DEWALT N096930 N096930 Phần Ứng 115v DEWALT N096930 Còn hàng 2.475.990 ₫
2 Dòng Điện 230v DEWALT N096927 N096927 Dòng Điện 230v DEWALT N096927 Còn hàng 2.475.990 ₫
2 Trường 115v DEWALT N096928 N096928 Trường 115v DEWALT N096928 Còn hàng 2.475.990 ₫
4 Chổi & Giá Đỡ 230v DEWALT 247533-11 247533-11 Chổi & Giá Đỡ 230v DEWALT 247533-11 Còn hàng 517.110 ₫
4 Chổi & Giá Đỡ Sa 115 Volt DEWALT 248447-11 248447-11 Chổi & Giá Đỡ Sa 115 Volt DEWALT 248447-11 Còn hàng 580.800 ₫
5 Dây Nguồn (m/plug) DEWALT 248488-12 248488-12 Dây Nguồn (m/plug) DEWALT 248488-12 Còn hàng 1.163.580 ₫
6 Cọ Phủ DEWALT 247699-00 247699-00 Cọ Phủ DEWALT 247699-00 Còn hàng 343.200 ₫
7 Hộp Đựng Dụng Cụ DEWALT 663773-00 663773-00 Hộp Đựng Dụng Cụ DEWALT 663773-00 Còn hàng 901.560 ₫
9 Bộ Bảo Vệ Dây DEWALT 868520-00 868520-00 Bộ Bảo Vệ Dây DEWALT 868520-00 Còn hàng 97.020 ₫
10 Vòng Bi DEWALT 868768-14 868768-14 Vòng Bi DEWALT 868768-14 Còn hàng 374.880 ₫
11 Kẹp DEWALT 868069-00 868069-00 Kẹp DEWALT 868069-00 Còn hàng 76.230 ₫
12 Tỉ Lệ DEWALT 249278-01 249278-01 Tỉ Lệ DEWALT 249278-01 Còn hàng 280.830 ₫
13 Kẹp Dây DEWALT 576118-00 576118-00 Kẹp Dây DEWALT 576118-00 Còn hàng 76.230 ₫
14 Thanh Dẫn Hướng DEWALT 868521-00 868521-00 Thanh Dẫn Hướng DEWALT 868521-00 Còn hàng 76.230 ₫
15 Che Phủ DEWALT 247700-01 247700-01 Che Phủ DEWALT 247700-01 Còn hàng 108.240 ₫
16 Quạt Chắn Gió DEWALT 663770-00 663770-00 Quạt Chắn Gió DEWALT 663770-00 Còn hàng 280.830 ₫
17 Cái Quạt DEWALT 943054-00 943054-00 Cái Quạt DEWALT 943054-00 Còn hàng 259.710 ₫
18 Đĩa DEWALT 868047-00 868047-00 Đĩa DEWALT 868047-00 Còn hàng 374.880 ₫
19 Nut 860083-02 Nut Còn hàng 76.230 ₫
19 Vòng Bi DEWALT 868768-16 868768-16 Vòng Bi DEWALT 868768-16 Còn hàng 374.880 ₫
20 Dừng Độ Sâu DEWALT 868523-01 868523-01 Dừng Độ Sâu DEWALT 868523-01 Còn hàng 517.110 ₫
21 Nắp Tay Cầm DEWALT N054225 N054225 Nắp Tay Cầm DEWALT N054225 Còn hàng 157.410 ₫
22 Tay Cầm DEWALT 249118-00 249118-00 Tay Cầm DEWALT 249118-00 Còn hàng 181.500 ₫
22 Tay Cầm Sa DEWALT 869284-05 869284-05 Tay Cầm Sa DEWALT 869284-05 Còn hàng 343.200 ₫
23 Ghim DEWALT 868524-00 868524-00 Ghim DEWALT 868524-00 Còn hàng 76.230 ₫
23 Núm Sa DEWALT 869284-23 869284-23 Núm Sa DEWALT 869284-23 Còn hàng 517.110 ₫
24 Vỏ Máy Thấp Hơn DEWALT 248954-00 248954-00 Vỏ Máy Thấp Hơn DEWALT 248954-00 Còn hàng 2.907.300 ₫
25 Hạt DEWALT 868052-00 868052-00 Hạt DEWALT 868052-00 Còn hàng 517.110 ₫
26 Nắp Tay Cầm DEWALT N054224 N054224 Nắp Tay Cầm DEWALT N054224 Còn hàng 157.410 ₫
27 Collet & Đai Ốc Sa 6.35mm 1/4" DEWALT 326286-01 326286-01 Collet & Đai Ốc Sa 6.35mm 1/4" DEWALT 326286-01 Còn hàng 1.163.580 ₫
28 Quả Bóng DEWALT 720664-00 720664-00 Quả Bóng DEWALT 720664-00 Còn hàng 76.230 ₫
30 Cơ Sở Sa DEWALT N106387 N106387 Cơ Sở Sa DEWALT N106387 Còn hàng 3.098.700 ₫
31 Vòng Kẹp DEWALT 943032-00 943032-00 Vòng Kẹp DEWALT 943032-00 Còn hàng 76.230 ₫
32 Tụ Điện DEWALT N086717 N086717 Tụ Điện DEWALT N086717 Còn hàng 157.410 ₫
33 Chì Cọ DEWALT 868530-10 868530-10 Chì Cọ DEWALT 868530-10 Còn hàng 76.230 ₫
34 Bộ Phận Đẩy Lò Xo DEWALT 248953-00 248953-00 Bộ Phận Đẩy Lò Xo DEWALT 248953-00 Còn hàng 76.230 ₫
35 Thanh DEWALT 868566-00 868566-00 Thanh DEWALT 868566-00 Còn hàng 76.230 ₫
36 Chì Cọ DEWALT 868530-11 868530-11 Chì Cọ DEWALT 868530-11 Còn hàng 76.230 ₫
38 Tấm Đế DEWALT 943042-00 943042-00 Tấm Đế DEWALT 943042-00 Còn hàng 517.110 ₫
41 Ống Lót DEWALT 329836-00 329836-00 Ống Lót DEWALT 329836-00 Còn hàng 76.230 ₫
43 Vít DEWALT 860094-10 860094-10 Vít DEWALT 860094-10 Còn hàng 76.230 ₫
45 Vít.temp DEWALT 942931-02 942931-02 Vít.temp DEWALT 942931-02 Còn hàng 76.230 ₫
46 Vít DEWALT 942931-01 942931-01 Vít DEWALT 942931-01 Còn hàng 76.230 ₫
47 Vít DEWALT 942931-00 942931-00 Vít DEWALT 942931-00 Còn hàng 76.230 ₫
50 Vòng Bi Giữ DEWALT N062947 N062947 Vòng Bi Giữ DEWALT N062947 Còn hàng 76.230 ₫
52 Vít DEWALT 249412-22 249412-22 Vít DEWALT 249412-22 Còn hàng 76.230 ₫
53 Vít DEWALT 860205-04 860205-04 Vít DEWALT 860205-04 Còn hàng 128.040 ₫
54 Vít DEWALT N082350 N082350 Vít DEWALT N082350 Còn hàng 76.230 ₫
56 Vít DEWALT 930082-01 930082-01 Vít DEWALT 930082-01 Còn hàng 76.230 ₫
59 Bộ Điều Chỉnh Tốc Độ DEWALT 868529-03 868529-03 Bộ Điều Chỉnh Tốc Độ DEWALT 868529-03 Còn hàng 3.125.430 ₫
60 Bánh Xe DEWALT 249067-01 249067-01 Bánh Xe DEWALT 249067-01 Còn hàng 223.740 ₫
61 Chì Nâu DEWALT 868530-08 868530-08 Chì Nâu DEWALT 868530-08 Còn hàng 76.230 ₫
61 Lò Xo Vòng Đệm DEWALT 327012-00 327012-00 Lò Xo Vòng Đệm DEWALT 327012-00 Còn hàng 76.230 ₫
62 Bộ Phận Đẩy Lò Xo DEWALT 943051-00 943051-00 Bộ Phận Đẩy Lò Xo DEWALT 943051-00 Còn hàng 76.230 ₫
62 Chì 100mm Màu Đỏ DEWALT N087038 N087038 Chì 100mm Màu Đỏ DEWALT N087038 Còn hàng 76.230 ₫
62 Nén Lò Xo DEWALT N406641 N406641 Nén Lò Xo DEWALT N406641 Còn hàng 76.230 ₫
63 Chì Nâu DEWALT N087037 N087037 Chì Nâu DEWALT N087037 Còn hàng 76.230 ₫
64 Che Phủ DEWALT 943057-00 943057-00 Che Phủ DEWALT 943057-00 Còn hàng 343.200 ₫
64 Chì Xanh DEWALT 868530-09 868530-09 Chì Xanh DEWALT 868530-09 Còn hàng 76.230 ₫
65 Mảnh Cực Nam Châm DEWALT 868141-00 868141-00 Mảnh Cực Nam Châm DEWALT 868141-00 Còn hàng 382.470 ₫
65 Vít DEWALT 249413-03 249413-03 Vít DEWALT 249413-03 Còn hàng 76.230 ₫
66 Bộ Phận Đẩy Lò Xo DEWALT 868082-00 868082-00 Bộ Phận Đẩy Lò Xo DEWALT 868082-00 Còn hàng 132.000 ₫
66 Tháp Pháo DEWALT 326662-00 326662-00 Tháp Pháo DEWALT 326662-00 Còn hàng 280.830 ₫
67 Vít DEWALT 949896-11 949896-11 Vít DEWALT 949896-11 Còn hàng 76.230 ₫
68 Cờ Lê DEWALT 868148-00 868148-00 Cờ Lê DEWALT 868148-00 Còn hàng 245.190 ₫
69 Cờ Lê 13-17mm DEWALT 941580-00 941580-00 Cờ Lê 13-17mm DEWALT 941580-00 Còn hàng 374.880 ₫
69 Hàng Rào Sa DEWALT 948651-00 948651-00 Hàng Rào Sa DEWALT 948651-00 Còn hàng 1.967.460 ₫
70 Nút Khóa DEWALT 943114-00 943114-00 Nút Khóa DEWALT 943114-00 Còn hàng 449.130 ₫
71 Thanh Dẫn Hướng DEWALT 249090-00 249090-00 Thanh Dẫn Hướng DEWALT 249090-00 Còn hàng 97.020 ₫
73 Thanh DEWALT 868080-00 868080-00 Thanh DEWALT 868080-00 Còn hàng 132.990 ₫
78 Ống Lót DEWALT 249014-01 249014-01 Ống Lót DEWALT 249014-01 Còn hàng 517.110 ₫
82 Máy Hút Bụi DEWALT 945304-01 945304-01 Máy Hút Bụi DEWALT 945304-01 Còn hàng 280.830 ₫
83 Đai Ốc M5 DEWALT 249232-10 249232-10 Đai Ốc M5 DEWALT 249232-10 Còn hàng 76.230 ₫
87 Hàng Rào DEWALT 868079-00 868079-00 Hàng Rào DEWALT 868079-00 Còn hàng 901.560 ₫
100 Thanh Liên Hệ DEWALT N106097 N106097 Thanh Liên Hệ DEWALT N106097 Còn hàng 374.880 ₫
105 Nhãn Hiệu DEWALT 248343-00 248343-00 Nhãn Hiệu DEWALT 248343-00 Còn hàng 76.230 ₫
110 Nhãn Điện Tử DEWALT 248341-00 248341-00 Nhãn Điện Tử DEWALT 248341-00 Còn hàng 76.230 ₫
821 Tấm Định Mức DEWALT N082347 N082347 Tấm Định Mức DEWALT N082347 Còn hàng 181.500 ₫

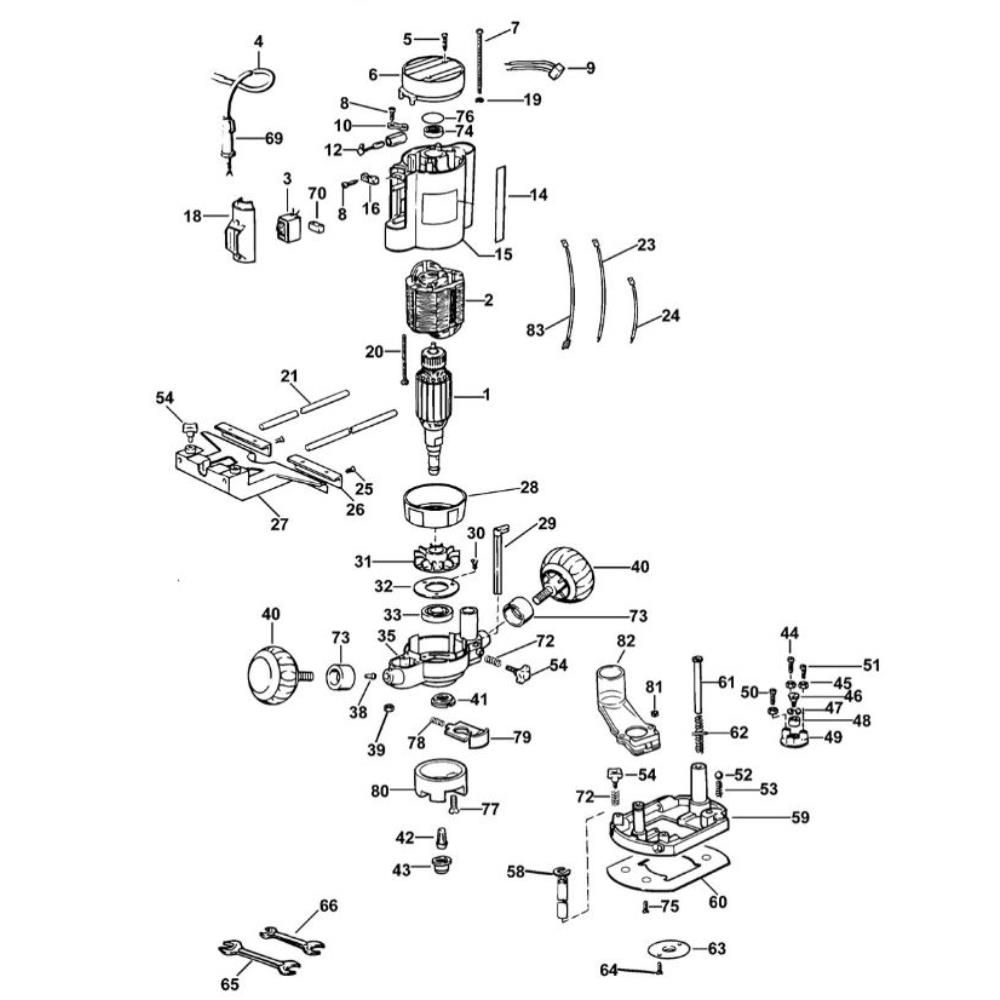

Sơ đồ Lắp ráp bộ định tuyến DeWalt DW615

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
