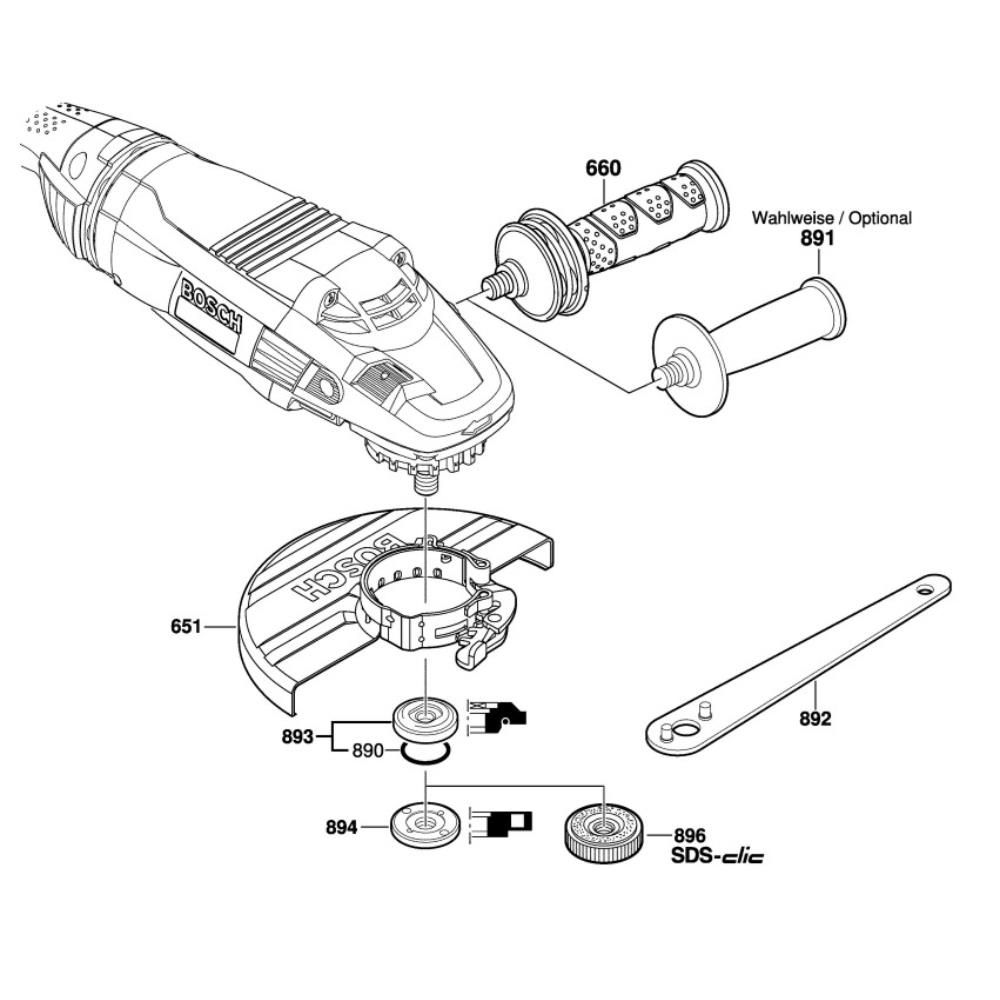

Sơ đồ Lắp ráp chính cho Bosch GWS 24-230 LVI

Sơ đồ Lắp ráp chính cho Bosch GWS 24-230 LVI

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02383

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
Chổi than máy Bosch 1607014171 1607014171 Chổi than máy Bosch 1607014171 Còn hàng Giá gốc là: 89.000 ₫.Giá hiện tại là: 86.330 ₫.
Ổ than dùng cho máy GCO 200 (1604336053) 1604336053 Ổ than dùng cho máy GCO 200 (1604336053) Còn hàng Giá gốc là: 93.000 ₫.Giá hiện tại là: 90.210 ₫.
1 Vỏ Động Cơ BOSCH 1605108264 1605108264 Vỏ Động Cơ BOSCH 1605108264 Còn hàng 584.100 ₫

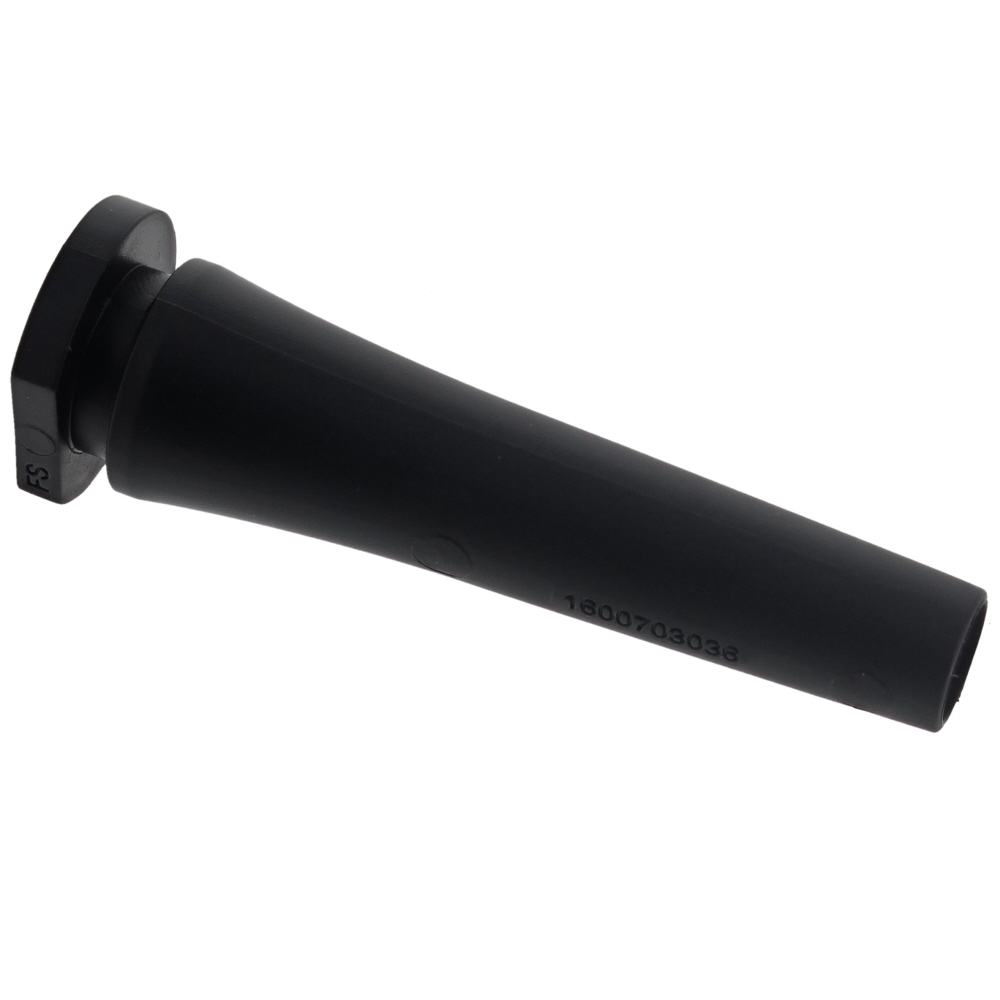

6 Grommet Ø10 BOSCH 1600703036 1600703036 Grommet Ø10 BOSCH 1600703036 Còn hàng 68.970 ₫
7 Kẹp Cố Định BOSCH 1601302018 1601302018 Kẹp Cố Định BOSCH 1601302018 Còn hàng 46.530 ₫
13 Vòng Bi Rãnh Sâu 9x26x8 BOSCH 1600905034 1600905034 Vòng Bi Rãnh Sâu 9x26x8 BOSCH 1600905034 Còn hàng 134.640 ₫
14 Vòng Bi Rãnh Sâu 12x37x12 BOSCH 1600905035 1600905035 Vòng Bi Rãnh Sâu 12x37x12 BOSCH 1600905035 Còn hàng 256.410 ₫
23 Che Phủ BOSCH 1605500266 1605500266 Che Phủ BOSCH 1605500266 Còn hàng 60.390 ₫
28 Vòng Chữ O 79 BOSCH 1600210033 1600210033 Vòng Chữ O 79 BOSCH 1600210033 Còn hàng 44.880 ₫
29 Vòng Chữ O Số 8 BOSCH 1600210045 1600210045 Vòng Chữ O Số 8 BOSCH 1600210045 Còn hàng 44.880 ₫
30 Bộ Phân Phối Khí BOSCH 1600591041 1600591041 Bộ Phân Phối Khí BOSCH 1600591041 Còn hàng 72.600 ₫
32 Vòng Giữ Chốt BOSCH 1600290019 1600290019 Vòng Giữ Chốt BOSCH 1600290019 Còn hàng 44.880 ₫

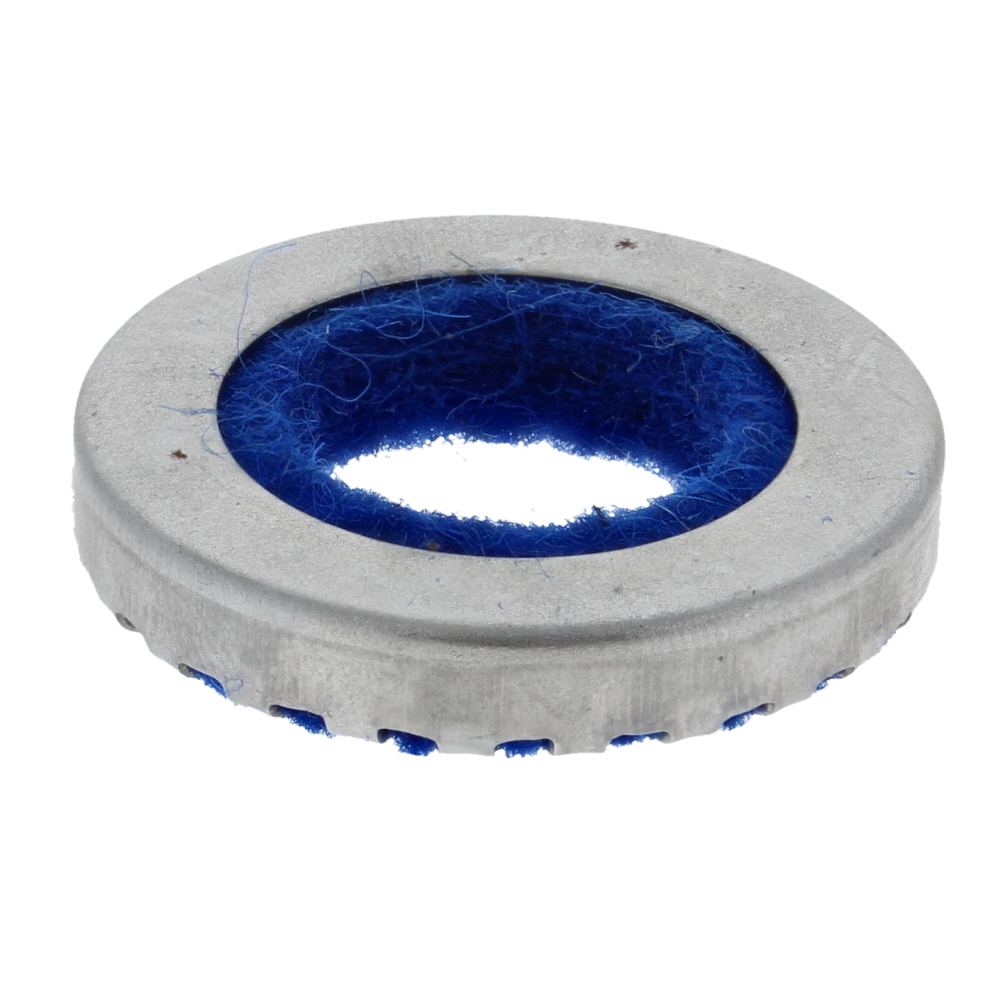

33 Phớt Môi Trục Quay BOSCH 1600290064 1600290064 Phớt Môi Trục Quay BOSCH 1600290064 Còn hàng 68.970 ₫
34 Shim 0 BOSCH 1600190038 1600190038 Shim 0 BOSCH 1600190038 Còn hàng 29.370 ₫
35 Vòng Đệm Nỉ BOSCH 1600205034 1600205034 Vòng Đệm Nỉ BOSCH 1600205034 Còn hàng 44.880 ₫
37 Vòng Đệm BOSCH 1600290036 1600290036 Vòng Đệm BOSCH 1600290036 Còn hàng 60.390 ₫
38 Vòng Cao Su BOSCH 1600206037 1600206037 Vòng Cao Su BOSCH 1600206037 Còn hàng 29.370 ₫
43 Nắp Niêm Phong BOSCH 1605500264 1605500264 Nắp Niêm Phong BOSCH 1605500264 Còn hàng 29.370 ₫
44 Nắp Niêm Phong BOSCH 1605500265 1605500265 Nắp Niêm Phong BOSCH 1605500265 Còn hàng 29.370 ₫
45 Đai Ốc Lục Giác M10 Sw14 BOSCH 1603300019 1603300019 Đai Ốc Lục Giác M10 Sw14 BOSCH 1603300019 Còn hàng 44.880 ₫
48 Torx Oval-Head Screw 4x20 2603490023 Torx Oval-Head Screw 4x20 Còn hàng 33.660 ₫

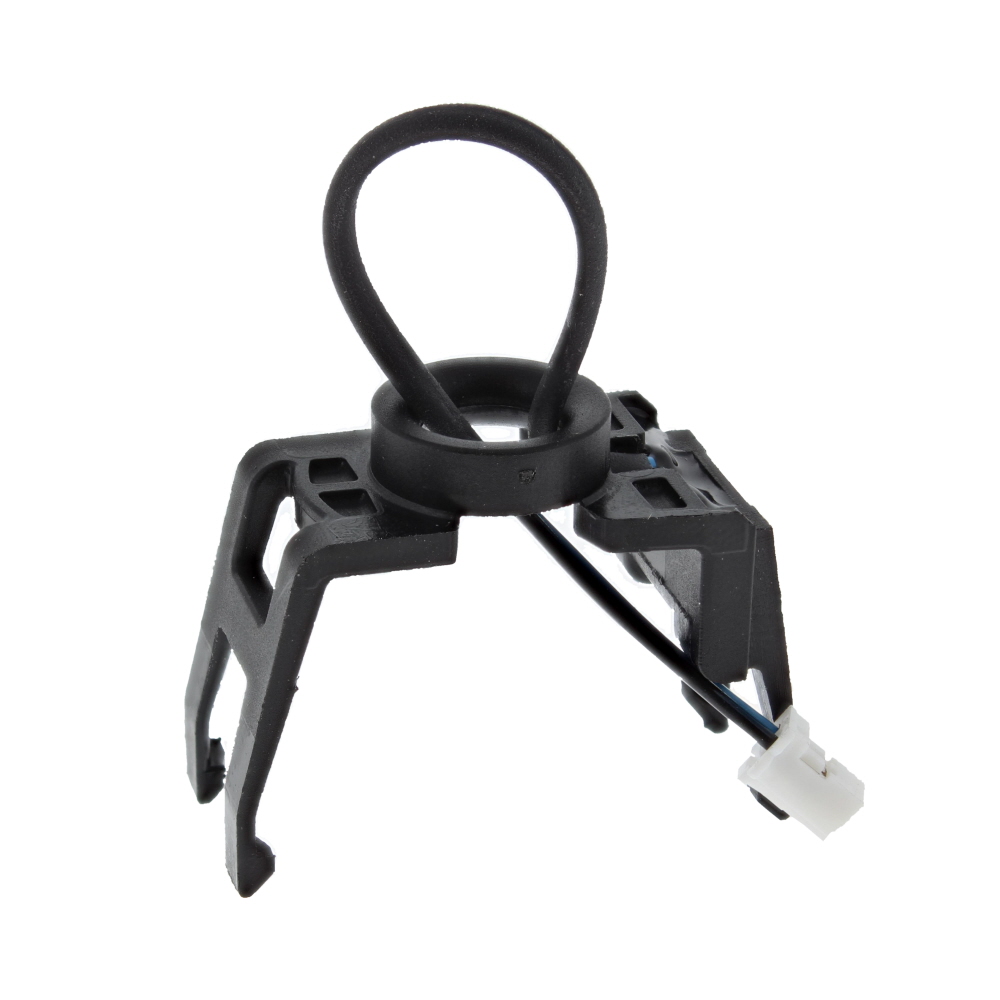

50 Cảm Biến Tốc Độ Quay BOSCH 1607001007 1607001007 Cảm Biến Tốc Độ Quay BOSCH 1607001007 Còn hàng 253.440 ₫

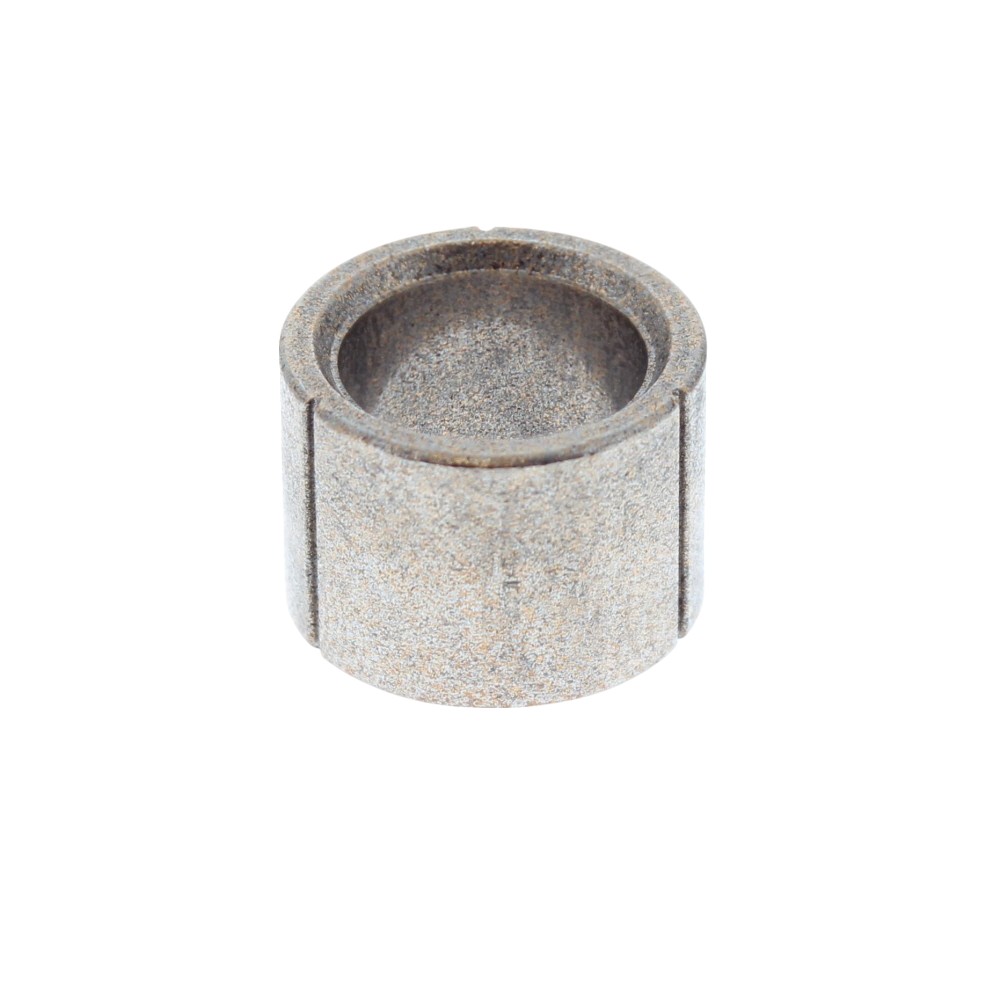

51 Vòng Bi Trơn Ø14 Mm BOSCH 1600200031 1600200031 Vòng Bi Trơn Ø14 Mm BOSCH 1600200031 Còn hàng 77.550 ₫
55 Vít Đầu Tròn Torx 4x12 BOSCH 2603490021 2603490021 Vít Đầu Tròn Torx 4x12 BOSCH 2603490021 Còn hàng 29.370 ₫
60 Taro Ren. Vít Tt M5x18 Mm BOSCH 1603435023 1603435023 Taro Ren. Vít Tt M5x18 Mm BOSCH 1603435023 Còn hàng 75.900 ₫
61 Vít Đầu Hình Bầu Dục Torx BOSCH 1603490005 1603490005 Vít Đầu Hình Bầu Dục Torx BOSCH 1603490005 Còn hàng 44.880 ₫
63 Vít Đầu Chảo M4x10 Mm BOSCH 1603410014 1603410014 Vít Đầu Chảo M4x10 Mm BOSCH 1603410014 Còn hàng 44.880 ₫
66 Vít Ren Din 7971-st3 BOSCH 2910211019 2910211019 Vít Ren Din 7971-st3 BOSCH 2910211019 Còn hàng 33.660 ₫
68 Tấm Niêm Phong BOSCH 1601006011 1601006011 Tấm Niêm Phong BOSCH 1601006011 Còn hàng 72.600 ₫
75 Bộ Giảm Chấn BOSCH 1600290060 1600290060 Bộ Giảm Chấn BOSCH 1600290060 Còn hàng 445.500 ₫
76 Vít Cổ Áo BOSCH 1603414025 1603414025 Vít Cổ Áo BOSCH 1603414025 Còn hàng 29.370 ₫
81 Nam Châm BOSCH 1600190048 1600190048 Nam Châm BOSCH 1600190048 Còn hàng 77.550 ₫
101 Cầu Trượt Bắt BOSCH 1601990012 1601990012 Cầu Trượt Bắt BOSCH 1601990012 Còn hàng 60.390 ₫
102 Lò Xo Nén BOSCH 1604616022 1604616022 Lò Xo Nén BOSCH 1604616022 Còn hàng 44.880 ₫
803 Phần Ứng 230v BOSCH 1604011298 1604011298 Phần Ứng 230v BOSCH 1604011298 Còn hàng 3.290.100 ₫

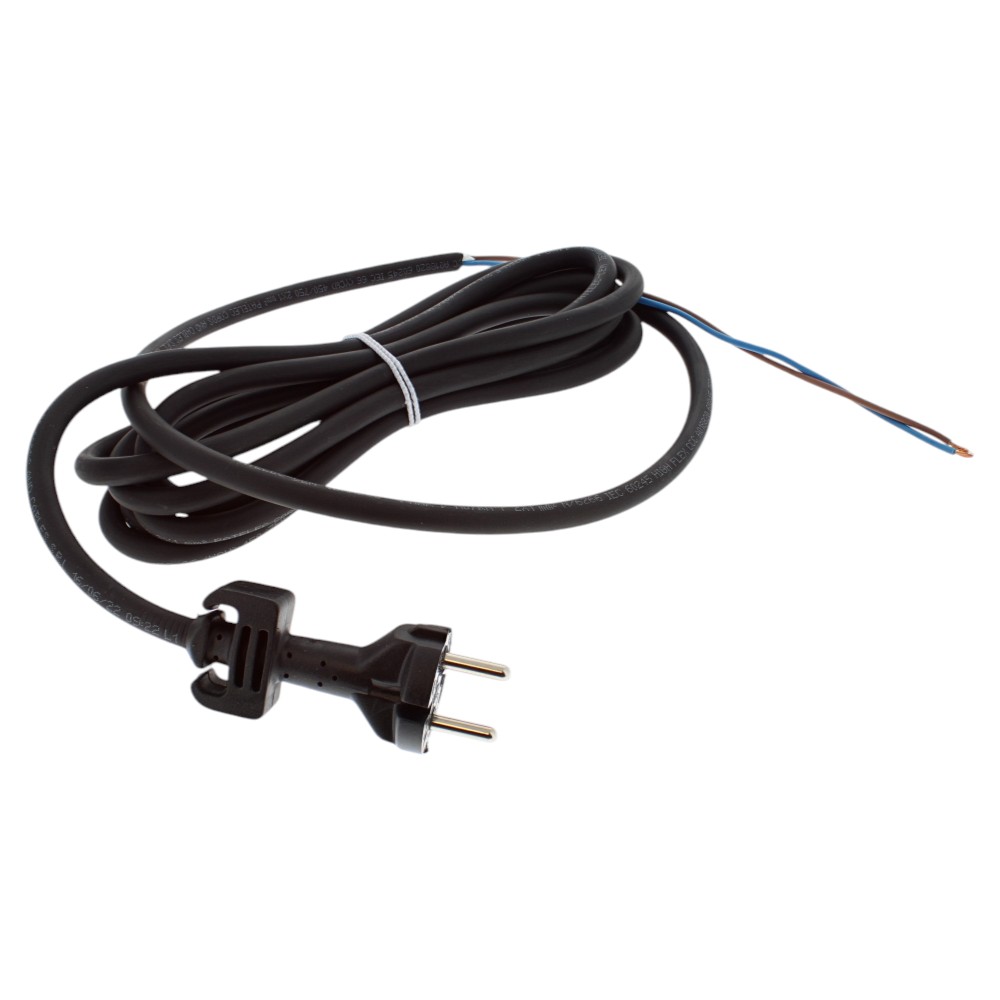

805 Dây Nguồn Eu 4 BOSCH 1607000227 1607000227 Dây Nguồn Eu 4 BOSCH 1607000227 Còn hàng 858.000 ₫
810 Bộ Chổi Than BOSCH 1607014171 1607014171 Bộ Chổi Than BOSCH 1607014171 Còn hàng 464.640 ₫
816 Giá Đỡ Cọ BOSCH 1604336053 1604336053 Giá Đỡ Cọ BOSCH 1604336053 Còn hàng 142.230 ₫
826 Bộ Bánh Răng Côn BOSCH 1607000429 1607000429 Bộ Bánh Răng Côn BOSCH 1607000429 Còn hàng 1.098.900 ₫
835 Cái Quạt BOSCH 1606610150 1606610150 Cái Quạt BOSCH 1606610150 Còn hàng 72.600 ₫

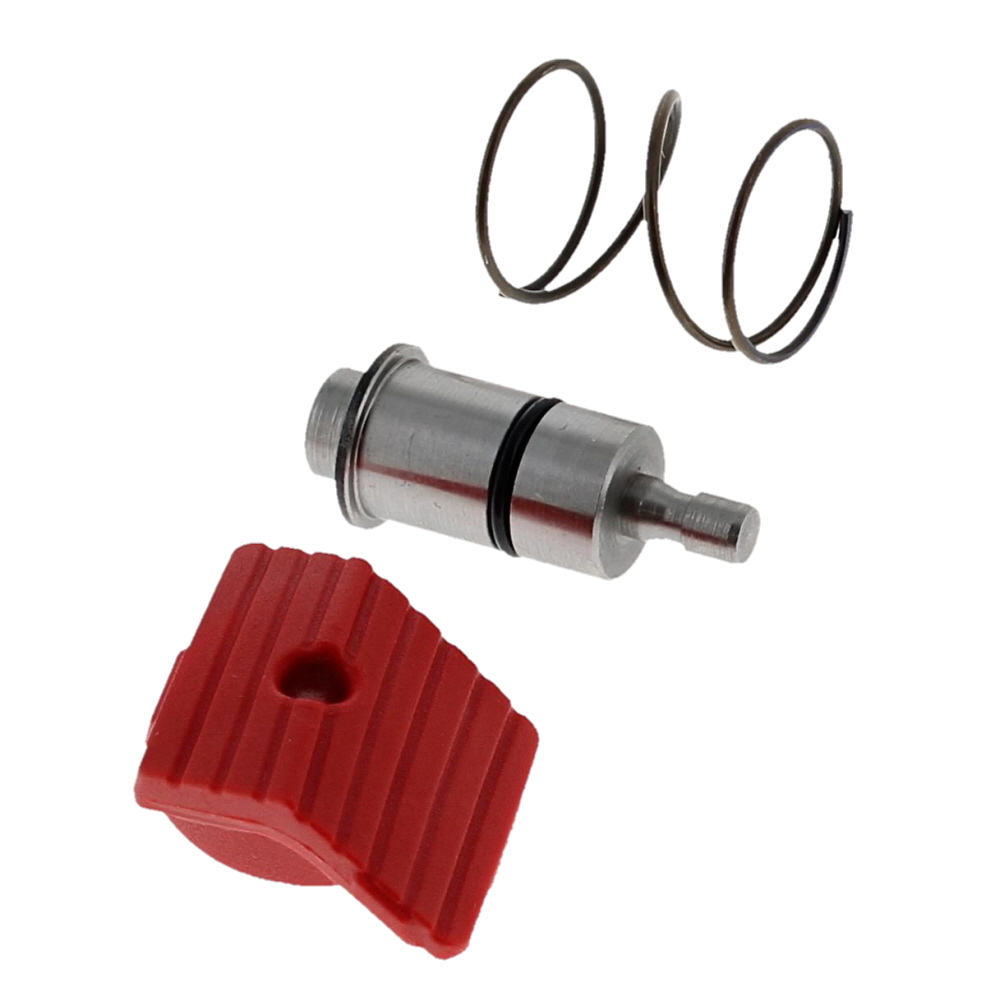

840 Nút Nhấn BOSCH 1607000431 1607000431 Nút Nhấn BOSCH 1607000431 Còn hàng 108.900 ₫
846 Vòng Đệm Giữ BOSCH 1607000432 1607000432 Vòng Đệm Giữ BOSCH 1607000432 Còn hàng 134.640 ₫
848 Vòng Giữ Lò Xo BOSCH 1600119010 1600119010 Vòng Giữ Lò Xo BOSCH 1600119010 Còn hàng 44.880 ₫
850 Vòng Bi Rãnh Sâu 17x40x12 BOSCH 1600905026 1600905026 Vòng Bi Rãnh Sâu 17x40x12 BOSCH 1600905026 Còn hàng 220.440 ₫
851 Vòng Bi Kim Ø14 Mm BOSCH 2600910001 2600910001 Vòng Bi Kim Ø14 Mm BOSCH 2600910001 Còn hàng 107.250 ₫

Sơ đồ Lắp ráp chính cho Bosch GWS 24-230 LVI

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
