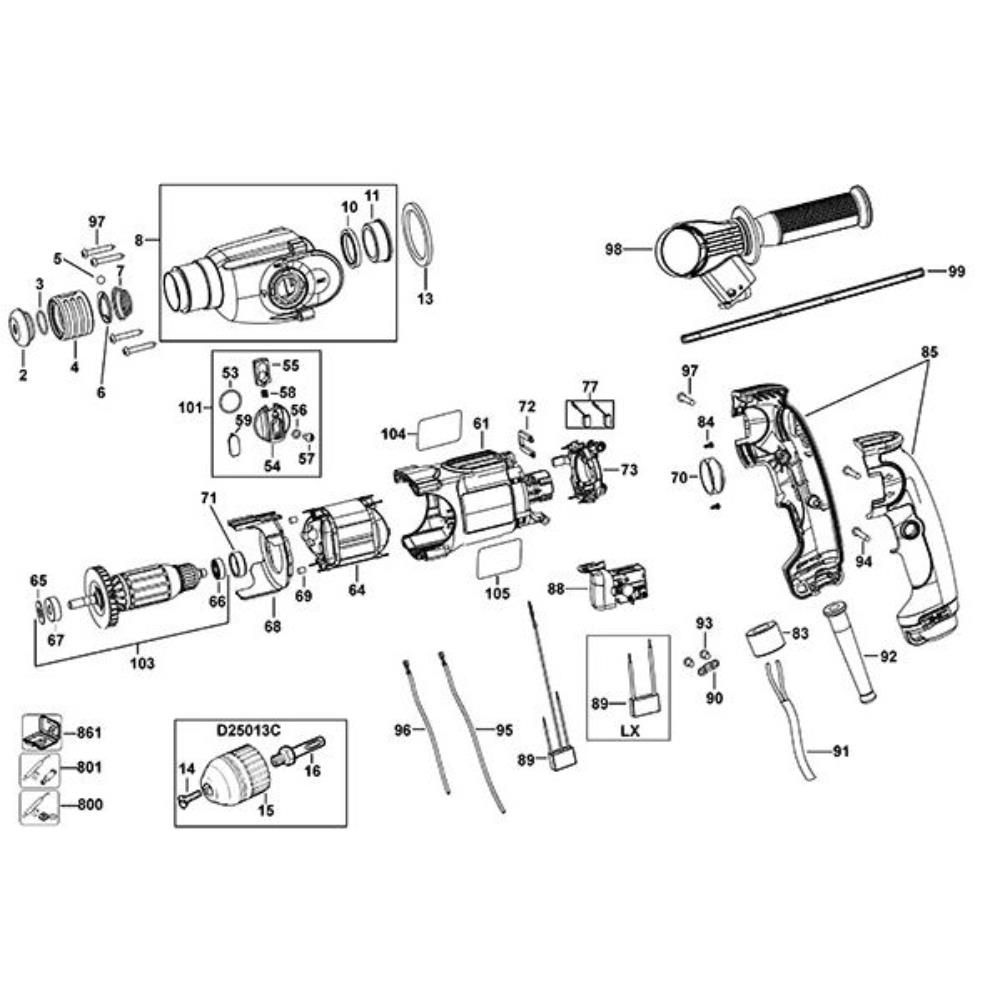

Sơ đồ Lắp ráp chính cho DeWalt D25002K

Sơ đồ Lắp ráp chính cho DeWalt D25002K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03813

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
2 Brand Label 395047-00 Brand Label Còn hàng 76.230 ₫
6 Bộ Bảo Vệ Dây DEWALT 403395-00 403395-00 Bộ Bảo Vệ Dây DEWALT 403395-00 Còn hàng 132.000 ₫
6 Vít DEWALT 330065-06 330065-06 Vít DEWALT 330065-06 Còn hàng 76.230 ₫
7 Công Tắc DEWALT 176830-15 176830-15 Công Tắc DEWALT 176830-15 Còn hàng 1.226.610 ₫
9 Cản Xe DEWALT 930026-01 930026-01 Cản Xe DEWALT 930026-01 Còn hàng 76.230 ₫
10 Vít DEWALT 330065-07 330065-07 Vít DEWALT 330065-07 Còn hàng 76.230 ₫
45 Bộ Đệm DEWALT 949638-01 949638-01 Bộ Đệm DEWALT 949638-01 Còn hàng 76.230 ₫
48 Detent 326467-00 Detent Còn hàng 76.230 ₫
86 Tụ Điện DEWALT 949877-01 949877-01 Tụ Điện DEWALT 949877-01 Còn hàng 76.230 ₫
104 Chải 115v DEWALT 401853-00 401853-00 Chải 115v DEWALT 401853-00 Còn hàng 343.200 ₫

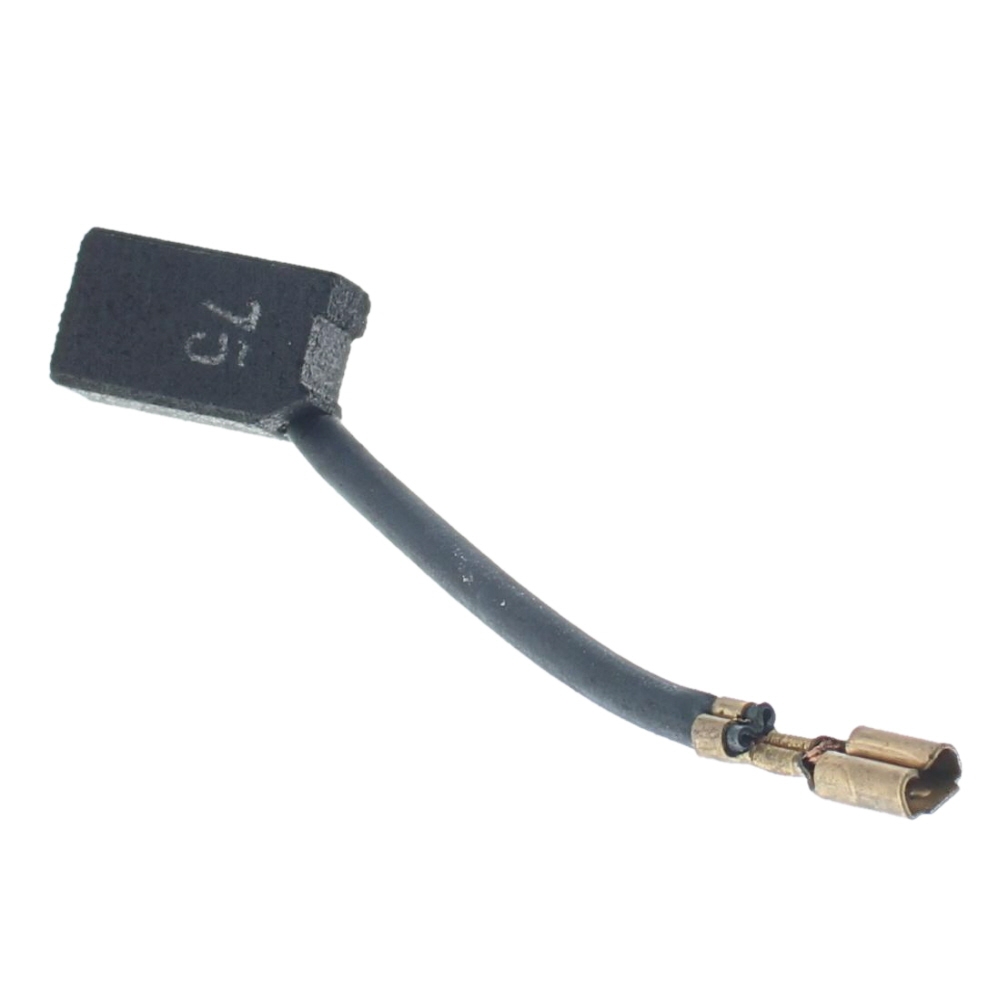

104 Chải 230v DEWALT 401853-01 401853-01 Chải 230v DEWALT 401853-01 Còn hàng 228.360 ₫
105 Ghim DEWALT 402760-01 402760-01 Ghim DEWALT 402760-01 Còn hàng 76.230 ₫
106 Dây Đeo DEWALT 330061-03 330061-03 Dây Đeo DEWALT 330061-03 Còn hàng 879.780 ₫
106 Giá Đỡ Chổi Than Sa DEWALT 401845-00 401845-00 Giá Đỡ Chổi Than Sa DEWALT 401845-00 Còn hàng 449.130 ₫
106 Giá Đỡ Cọ DEWALT 403222-02 403222-02 Giá Đỡ Cọ DEWALT 403222-02 Còn hàng 374.880 ₫
110 Vít DEWALT 747329 747329 Vít DEWALT 747329 Còn hàng 76.230 ₫
117 Vòng Đệm DEWALT 949876-25 949876-25 Vòng Đệm DEWALT 949876-25 Còn hàng 76.230 ₫
118 Vòng Bi DEWALT 330003-19 330003-19 Vòng Bi DEWALT 330003-19 Còn hàng 132.990 ₫
119 Tay Áo DEWALT 870052 870052 Tay Áo DEWALT 870052 Còn hàng 76.230 ₫
120 Mũ Lưỡi Trai DEWALT 327296-00 327296-00 Mũ Lưỡi Trai DEWALT 327296-00 Còn hàng 76.230 ₫
120 Vít DEWALT 329794-00 329794-00 Vít DEWALT 329794-00 Còn hàng 76.230 ₫
124 Kẹp Dây DEWALT 402649-00 402649-00 Kẹp Dây DEWALT 402649-00 Còn hàng 76.230 ₫
127 Chì Đen 90mm DEWALT 949801-86 949801-86 Chì Đen 90mm DEWALT 949801-86 Còn hàng 76.230 ₫
128 Chì Đen 90mm DEWALT 949801-85 949801-85 Chì Đen 90mm DEWALT 949801-85 Còn hàng 97.020 ₫

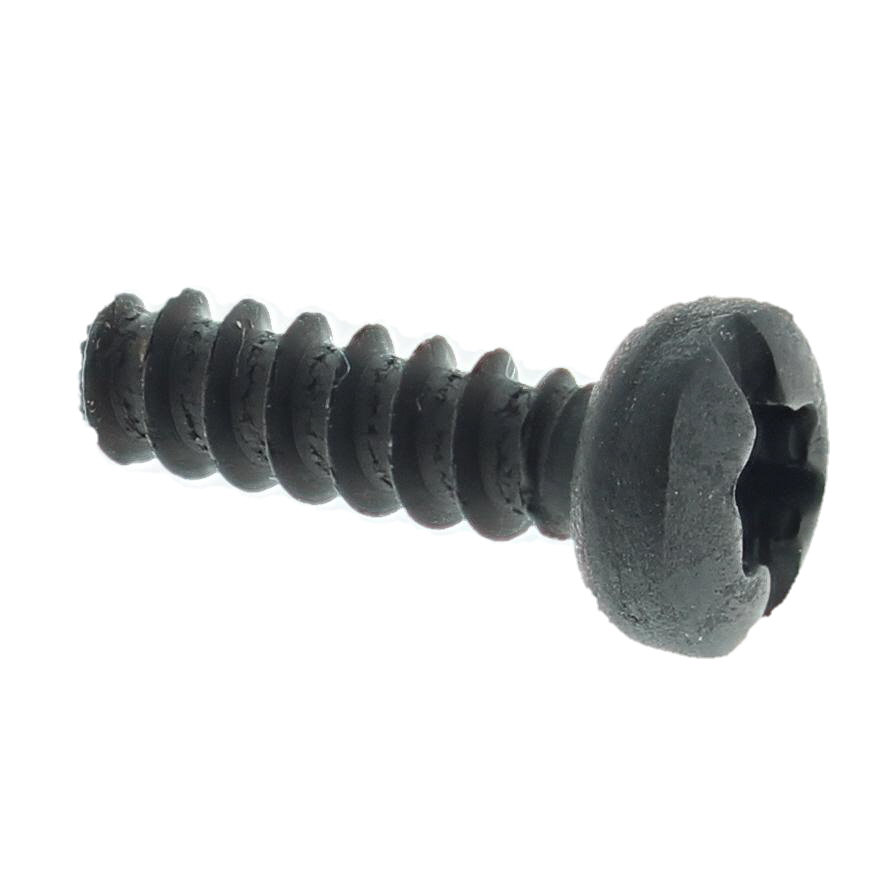

131 Vít DEWALT 323924-08 323924-08 Vít DEWALT 323924-08 Còn hàng 76.230 ₫
132 Bộ Phận Đẩy Lò Xo DEWALT 871690 871690 Bộ Phận Đẩy Lò Xo DEWALT 871690 Còn hàng 132.000 ₫
133 Bắt Chặt Sa DEWALT 578985-00 578985-00 Bắt Chặt Sa DEWALT 578985-00 Còn hàng 280.830 ₫
133 Vòng Đệm DEWALT 578387-00 578387-00 Vòng Đệm DEWALT 578387-00 Còn hàng 132.000 ₫
134 Bắt Chặt Sa DEWALT 945402-19 945402-19 Bắt Chặt Sa DEWALT 945402-19 Còn hàng 280.830 ₫
134 Quả Bóng 7mm DEWALT 583890-00 583890-00 Quả Bóng 7mm DEWALT 583890-00 Còn hàng 132.000 ₫
136 Mũ Lưỡi Trai DEWALT 323489-00 323489-00 Mũ Lưỡi Trai DEWALT 323489-00 Còn hàng 132.000 ₫
139 Cổ Áo DEWALT 576756-00 576756-00 Cổ Áo DEWALT 576756-00 Còn hàng 181.500 ₫
140 Khoảng Cách DEWALT 323480-00 323480-00 Khoảng Cách DEWALT 323480-00 Còn hàng 132.000 ₫
144 Seal Sa DEWALT 324432-00 324432-00 Seal Sa DEWALT 324432-00 Còn hàng 280.830 ₫
146 Vòng Đệm DEWALT 329907-00 329907-00 Vòng Đệm DEWALT 329907-00 Còn hàng 374.880 ₫
147 Bóng 7mm DEWALT 870953 870953 Bóng 7mm DEWALT 870953 Còn hàng 181.500 ₫
148 Ghim DEWALT 325880-05 325880-05 Ghim DEWALT 325880-05 Còn hàng 374.880 ₫
154 Đúc Sa DEWALT 327100-00 327100-00 Đúc Sa DEWALT 327100-00 Còn hàng 948.750 ₫
155 Lá Chắn DEWALT 328507-00 328507-00 Lá Chắn DEWALT 328507-00 Còn hàng 181.500 ₫
160 Cam DEWALT 327094-01 327094-01 Cam DEWALT 327094-01 Còn hàng 157.410 ₫
163 Vòng Chuỗi DEWALT 577168-00 577168-00 Vòng Chuỗi DEWALT 577168-00 Còn hàng 76.230 ₫
164 Trục DEWALT 487143-00 487143-00 Trục DEWALT 487143-00 Còn hàng 374.880 ₫
165 Shim DEWALT 327072-00 327072-00 Shim DEWALT 327072-00 Còn hàng 108.240 ₫
166 Vòng Tròn DEWALT 323762-02 323762-02 Vòng Tròn DEWALT 323762-02 Còn hàng 76.230 ₫
169 Piston DEWALT 487067-00 487067-00 Piston DEWALT 487067-00 Còn hàng 948.750 ₫
170 Bộ Phận Đẩy Lò Xo DEWALT 323395-33 323395-33 Bộ Phận Đẩy Lò Xo DEWALT 323395-33 Còn hàng 97.020 ₫
171 Intershaft Sa DEWALT 327101-01 327101-01 Intershaft Sa DEWALT 327101-01 Còn hàng 3.125.430 ₫
171 Tay Cầm Bên Sa DEWALT 939794-02 939794-02 Tay Cầm Bên Sa DEWALT 939794-02 Còn hàng 694.320 ₫
172 Dừng Độ Sâu DEWALT 580787-00 580787-00 Dừng Độ Sâu DEWALT 580787-00 Còn hàng 113.190 ₫
177 Đòn Bẩy DEWALT 327119-00 327119-00 Đòn Bẩy DEWALT 327119-00 Còn hàng 97.020 ₫
800 Mỡ 90 Gms DEWALT 870889-02 870889-02 Mỡ 90 Gms DEWALT 870889-02 Còn hàng 727.980 ₫

Sơ đồ Lắp ráp chính cho DeWalt D25002K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
