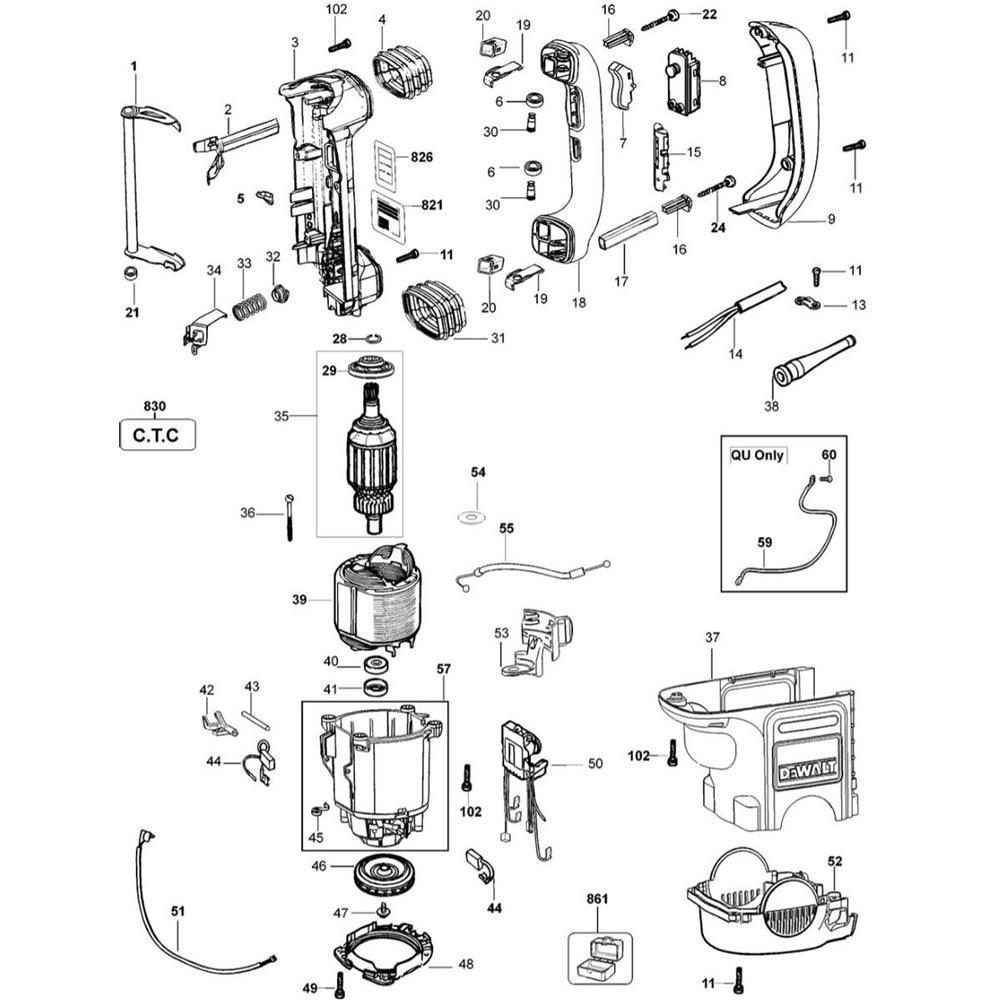

Sơ đồ Lắp ráp chính cho DeWalt D25701K

Sơ đồ Lắp ráp chính cho DeWalt D25701K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03735

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
48 Detent 326467-00 Detent Còn hàng 76.230 ₫
92 Vòng Chữ O DEWALT 323711-26 323711-26 Vòng Chữ O DEWALT 323711-26 Còn hàng 76.230 ₫
100 Gioăng Cao Su DEWALT 329816-00 329816-00 Gioăng Cao Su DEWALT 329816-00 Còn hàng 157.410 ₫
101 Cổ Áo DEWALT 326575-01 326575-01 Cổ Áo DEWALT 326575-01 Còn hàng 280.830 ₫
102 Tay Áo Sa DEWALT 479247-00 479247-00 Tay Áo Sa DEWALT 479247-00 Còn hàng 343.200 ₫
103 Vít DEWALT 918825-02 918825-02 Vít DEWALT 918825-02 Còn hàng 76.230 ₫
104 Che Phủ DEWALT 1006572-00 1006572-00 Che Phủ DEWALT 1006572-00 Còn hàng 280.830 ₫
105 Con Lăn DEWALT 325878-00 325878-00 Con Lăn DEWALT 325878-00 Còn hàng 76.230 ₫
106 Nửa Vòng Đệm DEWALT 325929-00 325929-00 Nửa Vòng Đệm DEWALT 325929-00 Còn hàng 76.230 ₫
107 Thanh Dẫn Hướng DEWALT 327208-00 327208-00 Thanh Dẫn Hướng DEWALT 327208-00 Còn hàng 76.230 ₫
108 Bộ Phận Đẩy Lò Xo DEWALT 323395-06 323395-06 Bộ Phận Đẩy Lò Xo DEWALT 323395-06 Còn hàng 76.230 ₫
109 Bộ Phận Đẩy Lò Xo DEWALT 487118-00 487118-00 Bộ Phận Đẩy Lò Xo DEWALT 487118-00 Còn hàng 76.230 ₫
110 Thanh Dẫn Hướng DEWALT N313860 N313860 Thanh Dẫn Hướng DEWALT N313860 Còn hàng 223.740 ₫
112 Tay Cầm Bên Hông DEWALT N437293 N437293 Tay Cầm Bên Hông DEWALT N437293 Còn hàng 1.621.620 ₫
115 Tay Cầm Bên Hông DEWALT N501145 N501145 Tay Cầm Bên Hông DEWALT N501145 Còn hàng 1.621.620 ₫
116 Thanh Đo Độ Sâu DEWALT N040996 N040996 Thanh Đo Độ Sâu DEWALT N040996 Còn hàng 343.200 ₫
119 Cảm Thấy DEWALT N038151 N038151 Cảm Thấy DEWALT N038151 Còn hàng 76.230 ₫
120 Ống Lót DEWALT N045793 N045793 Ống Lót DEWALT N045793 Còn hàng 76.230 ₫
122 Niêm Phong DEWALT 1007828-00 1007828-00 Niêm Phong DEWALT 1007828-00 Còn hàng 764.280 ₫
123 Vỏ Máy DEWALT N041835 N041835 Vỏ Máy DEWALT N041835 Còn hàng 3.098.700 ₫
126 Vòng Đệm DEWALT 1005982-00 1005982-00 Vòng Đệm DEWALT 1005982-00 Còn hàng 76.230 ₫
127 Bộ Giảm Chấn DEWALT 496191-00 496191-00 Bộ Giảm Chấn DEWALT 496191-00 Còn hàng 108.240 ₫
128 Con Quay DEWALT N041834 N041834 Con Quay DEWALT N041834 Còn hàng 6.596.700 ₫
129 Beat Piece DEWALT N041847 N041847 Beat Piece DEWALT N041847 Còn hàng 3.098.700 ₫
130 Niêm Phong DEWALT 577484-00 577484-00 Niêm Phong DEWALT 577484-00 Còn hàng 694.320 ₫
131 Vòng Chữ O DEWALT 323711-10 323711-10 Vòng Chữ O DEWALT 323711-10 Còn hàng 76.230 ₫
135 Vòng Đệm DEWALT N064329 N064329 Vòng Đệm DEWALT N064329 Còn hàng 76.230 ₫
140 Ống Lót DEWALT 494857-00 494857-00 Ống Lót DEWALT 494857-00 Còn hàng 132.990 ₫
141 Gioăng DEWALT 1006283-00 1006283-00 Gioăng DEWALT 1006283-00 Còn hàng 132.990 ₫
142 Bộ Phận Đẩy Lò Xo DEWALT 1005748-00 1005748-00 Bộ Phận Đẩy Lò Xo DEWALT 1005748-00 Còn hàng 76.230 ₫
143 Vòng Chữ O DEWALT N210233 N210233 Vòng Chữ O DEWALT N210233 Còn hàng 76.230 ₫
144 Ống Lót DEWALT 1006778-00 1006778-00 Ống Lót DEWALT 1006778-00 Còn hàng 76.230 ₫
145 Hình Trụ DEWALT N041846 N041846 Hình Trụ DEWALT N041846 Còn hàng 1.967.460 ₫
146 Vòng Chữ O DEWALT 577744-00 577744-00 Vòng Chữ O DEWALT 577744-00 Còn hàng 97.020 ₫
147 Đập DEWALT N041845 N041845 Đập DEWALT N041845 Còn hàng 1.850.970 ₫
148 Vòng Chữ O DEWALT 576232-01 576232-01 Vòng Chữ O DEWALT 576232-01 Còn hàng 280.830 ₫
149 Tay Áo DEWALT N041844 N041844 Tay Áo DEWALT N041844 Còn hàng 948.750 ₫
150 Bộ Chọn Nĩa DEWALT 1005749-00 1005749-00 Bộ Chọn Nĩa DEWALT 1005749-00 Còn hàng 76.230 ₫
160 Bánh Răng Côn DEWALT N041842 N041842 Bánh Răng Côn DEWALT N041842 Còn hàng 3.125.430 ₫
161 Cung Cho Máy Rửa Áp Lực DEWALT 325905-00 325905-00 Cung Cho Máy Rửa Áp Lực DEWALT 325905-00 Còn hàng 76.230 ₫
162 Ghim DEWALT 330041-22 330041-22 Ghim DEWALT 330041-22 Còn hàng 76.230 ₫
163 Pít-tông DEWALT N041843 N041843 Pít-tông DEWALT N041843 Còn hàng 580.800 ₫
164 Con Rod DEWALT 494724-00 494724-00 Con Rod DEWALT 494724-00 Còn hàng 280.830 ₫
165 Bìa Rh DEWALT N482797 N482797 Bìa Rh DEWALT N482797 Còn hàng 343.200 ₫
166 Bộ Chọn DEWALT 1006786-00 1006786-00 Bộ Chọn DEWALT 1006786-00 Còn hàng 108.240 ₫
168 Bìa Trên DEWALT 1006575-00 1006575-00 Bìa Trên DEWALT 1006575-00 Còn hàng 343.200 ₫
172 Lệch Tâm DEWALT 496856-00 496856-00 Lệch Tâm DEWALT 496856-00 Còn hàng 76.230 ₫
180 Thanh Trượt DEWALT 1006784-00 1006784-00 Thanh Trượt DEWALT 1006784-00 Còn hàng 76.230 ₫
181 Bộ Phận Đẩy Lò Xo DEWALT 323395-32 323395-32 Bộ Phận Đẩy Lò Xo DEWALT 323395-32 Còn hàng 108.240 ₫
182 Đầu Nối DEWALT 1006783-00 1006783-00 Đầu Nối DEWALT 1006783-00 Còn hàng 76.230 ₫
183 Che Phủ DEWALT 496857-00 496857-00 Che Phủ DEWALT 496857-00 Còn hàng 223.740 ₫
184 Vòng Chữ O DEWALT 323711-59 323711-59 Vòng Chữ O DEWALT 323711-59 Còn hàng 76.230 ₫
185 Đĩa DEWALT 1006785-00 1006785-00 Đĩa DEWALT 1006785-00 Còn hàng 157.410 ₫
186 Trục Khuỷu DEWALT N041841 N041841 Trục Khuỷu DEWALT N041841 Còn hàng 3.659.700 ₫
188 Vỏ Máy Sa DEWALT N527066 N527066 Vỏ Máy Sa DEWALT N527066 Còn hàng 5.491.200 ₫
190 Vòng Bi DEWALT 577745-01 577745-01 Vòng Bi DEWALT 577745-01 Còn hàng 396.660 ₫
191 Kim Mang DEWALT 586301-00 586301-00 Kim Mang DEWALT 586301-00 Còn hàng 449.130 ₫
192 Vòng Chữ O DEWALT 323711-57 323711-57 Vòng Chữ O DEWALT 323711-57 Còn hàng 76.230 ₫
193 Vít.đặc Biệt DEWALT 1008427-00 1008427-00 Vít.đặc Biệt DEWALT 1008427-00 Còn hàng 76.230 ₫
201 Bìa Trái DEWALT N482796 N482796 Bìa Trái DEWALT N482796 Còn hàng 343.200 ₫
202 Xích DEWALT N041839 N041839 Xích DEWALT N041839 Còn hàng 580.800 ₫
203 Bánh Răng DEWALT N041837 N041837 Bánh Răng DEWALT N041837 Còn hàng 280.830 ₫
204 Thanh Dẫn Hướng DEWALT 1006280-00 1006280-00 Thanh Dẫn Hướng DEWALT 1006280-00 Còn hàng 108.240 ₫
205 Bộ Ly Hợp Sa DEWALT N047285 N047285 Bộ Ly Hợp Sa DEWALT N047285 Còn hàng 5.019.300 ₫
206 Gioăng DEWALT 1006282-00 1006282-00 Gioăng DEWALT 1006282-00 Còn hàng 181.500 ₫
801 Mỡ Bôi Trơn 20g Paragon Ep 1/2 DEWALT 870889-03 870889-03 Mỡ Bôi Trơn 20g Paragon Ep 1/2 DEWALT 870889-03 Còn hàng 382.470 ₫
810 Dầu Ống DEWALT N040237 N040237 Dầu Ống DEWALT N040237 Còn hàng 1.435.170 ₫
837 Dụng Cụ Lắp S.t.seal DEWALT 559645-99 559645-99 Dụng Cụ Lắp S.t.seal DEWALT 559645-99 Còn hàng 756.030 ₫
847 Bộ Dụng Cụ Bảo Dưỡng 120v DEWALT N095947 N095947 Bộ Dụng Cụ Bảo Dưỡng 120v DEWALT N095947 Còn hàng 5.428.500 ₫
847 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT N095940 N095940 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT N095940 Còn hàng 5.728.800 ₫

Sơ đồ Lắp ráp chính cho DeWalt D25701K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
