Sơ đồ Lắp ráp chính cho DeWalt DCN694

Sơ đồ Lắp ráp chính cho DeWalt DCN694

Thương hiệu: DEWALT
Mã sản phẩm: Sodo01249

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Mẹo DeWalt N324439 N324439 Mẹo DeWalt N324439 Còn hàng 280.830 ₫
2 Bộ Điều Chỉnh DeWalt N324459 N324459 Bộ Điều Chỉnh DeWalt N324459 Còn hàng 1.435.170 ₫
3 Chốt Lăn DeWalt N153045 N153045 Chốt Lăn DeWalt N153045 Còn hàng 76.230 ₫
3 Screw 330019-24 Screw Còn hàng 76.230 ₫
4 Độ Sâu Điều Chỉnh DeWalt N402075 N402075 Độ Sâu Điều Chỉnh DeWalt N402075 Còn hàng 76.230 ₫
5 Ghim DeWalt N330659 N330659 Ghim DeWalt N330659 Còn hàng 97.020 ₫
6 Trục DeWalt N392751 N392751 Trục DeWalt N392751 Còn hàng 374.880 ₫
6 Vít DEWALT 330065-06 330065-06 Vít DEWALT 330065-06 Còn hàng 76.230 ₫
7 Giá Đỡ DeWalt N034374 N034374 Giá Đỡ DeWalt N034374 Còn hàng 181.500 ₫
8 Vít DeWalt N432422 N432422 Vít DeWalt N432422 Còn hàng 76.230 ₫
10 Tay Áo DeWalt N044294 N044294 Tay Áo DeWalt N044294 Còn hàng 97.020 ₫
11 Chuyến Đi Sa DeWalt N380152 N380152 Chuyến Đi Sa DeWalt N380152 Còn hàng 781.110 ₫
15 Dừng Sâu Sa DeWalt N469513 N469513 Dừng Sâu Sa DeWalt N469513 Còn hàng 4.062.300 ₫
16 Bộ Phận Đẩy Lò Xo DeWalt N061508 N061508 Bộ Phận Đẩy Lò Xo DeWalt N061508 Còn hàng 76.230 ₫
17 Mũ Lưỡi Trai DeWalt N192671 N192671 Mũ Lưỡi Trai DeWalt N192671 Còn hàng 76.230 ₫
18 Cản Xe DeWalt N088831 N088831 Cản Xe DeWalt N088831 Còn hàng 199.650 ₫
19 Vòng Đệm DeWalt N088833 N088833 Vòng Đệm DeWalt N088833 Còn hàng 76.230 ₫
20 Nén Lò Xo DeWalt N233943 N233943 Nén Lò Xo DeWalt N233943 Còn hàng 1.366.860 ₫
21 Đường Sắt DeWalt N036350 N036350 Đường Sắt DeWalt N036350 Còn hàng 833.580 ₫
22 Hồ Sơ DeWalt N469512 N469512 Hồ Sơ DeWalt N469512 Còn hàng 5.728.800 ₫
23 Mũ Lưỡi Trai DeWalt N422047 N422047 Mũ Lưỡi Trai DeWalt N422047 Còn hàng 76.230 ₫
24 Đĩa DeWalt N121870 N121870 Đĩa DeWalt N121870 Còn hàng 76.230 ₫
30 Cản Xe DeWalt N469514 N469514 Cản Xe DeWalt N469514 Còn hàng 76.230 ₫
31 Vít DeWalt N088832 N088832 Vít DeWalt N088832 Còn hàng 181.500 ₫
32 Chèn DeWalt N324799 N324799 Chèn DeWalt N324799 Còn hàng 76.230 ₫
33 Cặp Vỏ Máy DeWalt N233946 N233946 Cặp Vỏ Máy DeWalt N233946 Còn hàng 1.781.670 ₫
35 Vít DeWalt N123731 N123731 Vít DeWalt N123731 Còn hàng 76.230 ₫
36 Che Phủ DeWalt N061544 N061544 Che Phủ DeWalt N061544 Còn hàng 181.500 ₫
37 Nắp Cuối DeWalt N397360 N397360 Nắp Cuối DeWalt N397360 Còn hàng 901.560 ₫
38 Cửa Sổ DeWalt N130853 N130853 Cửa Sổ DeWalt N130853 Còn hàng 76.230 ₫
40 Bộ Chọn Sa DeWalt N473185 N473185 Bộ Chọn Sa DeWalt N473185 Còn hàng 8.289.600 ₫
40 Grommet DeWalt 391814-00 391814-00 Grommet DeWalt 391814-00 Còn hàng 76.230 ₫
41 Hạt 397893-00 Hạt Còn hàng 97.020 ₫
42 Điện Tử & Chuyển Mạch DeWalt N512748 N512748 Điện Tử & Chuyển Mạch DeWalt N512748 Còn hàng 5.019.300 ₫
43 Khoảng Cách DeWalt N439401 N439401 Khoảng Cách DeWalt N439401 Còn hàng 76.230 ₫
43 Vít DEWALT 949894-06 949894-06 Vít DEWALT 949894-06 Còn hàng 76.230 ₫
44 Ắc quy 18v - 5.0ah - 90wh N394624 Ắc quy 18v - 5.0ah - 90wh Còn hàng 5.428.500 ₫
44 Tắt Khóa DeWalt N039287 N039287 Tắt Khóa DeWalt N039287 Còn hàng 76.230 ₫
45 Kẹp DeWalt N080411 N080411 Kẹp DeWalt N080411 Còn hàng 181.500 ₫
45 Sạc 10.8v - 18v N450537 Sạc 10.8v - 18v Còn hàng 2.638.350 ₫
48 Detent 326467-00 Detent Còn hàng 76.230 ₫
49 Chốt DeWalt N380148 N380148 Chốt DeWalt N380148 Còn hàng 181.500 ₫
51 Vít DeWalt N093728 N093728 Vít DeWalt N093728 Còn hàng 76.230 ₫
52 Cái Móc DeWalt N080410 N080410 Cái Móc DeWalt N080410 Còn hàng 280.830 ₫
53 Vít DeWalt N123751 N123751 Vít DeWalt N123751 Còn hàng 76.230 ₫
55 Vít DeWalt N093608 N093608 Vít DeWalt N093608 Còn hàng 109.890 ₫
59 Vít DeWalt N477247 N477247 Vít DeWalt N477247 Còn hàng 76.230 ₫
60 Vít.Temp 330019-11 Vít.Temp Còn hàng 76.230 ₫
64 Ghim DeWalt N083640 N083640 Ghim DeWalt N083640 Còn hàng 223.740 ₫
65 Vít DeWalt N093607 N093607 Vít DeWalt N093607 Còn hàng 76.230 ₫
68 Bộ Phận Đẩy Lò Xo DeWalt N219872 N219872 Bộ Phận Đẩy Lò Xo DeWalt N219872 Còn hàng 76.230 ₫
69 Vòng Đệm DeWalt N114861 N114861 Vòng Đệm DeWalt N114861 Còn hàng 76.230 ₫
70 Trục & Xe Ngựa Sa DeWalt N473189 N473189 Trục & Xe Ngựa Sa DeWalt N473189 Còn hàng 2.983.200 ₫
72 Vòng Đệm DeWalt 330016-25 330016-25 Vòng Đệm DeWalt 330016-25 Còn hàng 109.890 ₫
75 Bộ Phận Đẩy Lò Xo Lh DeWalt N613043 N613043 Bộ Phận Đẩy Lò Xo Lh DeWalt N613043 Còn hàng 183.150 ₫
77 Bộ Cách Ly DeWalt N235059 N235059 Bộ Cách Ly DeWalt N235059 Còn hàng 76.230 ₫
80 Ghim DeWalt N083553R N083553R Ghim DeWalt N083553R Còn hàng 157.410 ₫
81 Ghim DeWalt N034920 N034920 Ghim DeWalt N034920 Còn hàng 280.830 ₫
83 Con Lăn Sa DeWalt N233950 N233950 Con Lăn Sa DeWalt N233950 Còn hàng 2.106.060 ₫
90 Tay Áo DeWalt N259819 N259819 Tay Áo DeWalt N259819 Còn hàng 132.990 ₫
91 Chùm Tia DeWalt N234259 N234259 Chùm Tia DeWalt N234259 Còn hàng 1.781.670 ₫
92 Lò Xo Xoắn DeWalt N086806 N086806 Lò Xo Xoắn DeWalt N086806 Còn hàng 76.230 ₫
93 Đòn Bẩy DeWalt N086157 N086157 Đòn Bẩy DeWalt N086157 Còn hàng 76.230 ₫
94 Vít DeWalt N113536 N113536 Vít DeWalt N113536 Còn hàng 76.230 ₫
95 Vít DeWalt N123971 N123971 Vít DeWalt N123971 Còn hàng 76.230 ₫
98 Bộ Dụng Cụ Dịch Vụ DeWalt N473973 N473973 Bộ Dụng Cụ Dịch Vụ DeWalt N473973 Còn hàng 6.250.200 ₫
100 Chèn DeWalt N469515 N469515 Chèn DeWalt N469515 Còn hàng 2.106.060 ₫
102 Lò Xo Giữ DeWalt N390881 N390881 Lò Xo Giữ DeWalt N390881 Còn hàng 76.230 ₫
103 Nam Châm DeWalt N089554 N089554 Nam Châm DeWalt N089554 Còn hàng 449.130 ₫
105 Cản Xe DeWalt N472113 N472113 Cản Xe DeWalt N472113 Còn hàng 833.580 ₫
106 Động Cơ Sa DeWalt N473974 N473974 Động Cơ Sa DeWalt N473974 Còn hàng 3.214.200 ₫
107 Đúc DeWalt N437325 N437325 Đúc DeWalt N437325 Còn hàng 833.580 ₫
108 Ống Lót DeWalt N061668 N061668 Ống Lót DeWalt N061668 Còn hàng 181.500 ₫
109 Bộ Truyền Động DeWalt N055786 N055786 Bộ Truyền Động DeWalt N055786 Còn hàng 106.920 ₫
110 Vít DeWalt N061605 N061605 Vít DeWalt N061605 Còn hàng 76.230 ₫
114 Cung Cho Máy Rửa Áp Lực DeWalt N034726 N034726 Cung Cho Máy Rửa Áp Lực DeWalt N034726 Còn hàng 76.230 ₫
115 Nén Lò Xo DeWalt N061545 N061545 Nén Lò Xo DeWalt N061545 Còn hàng 76.230 ₫
116 Thiết Bị Khóa DeWalt N307220 N307220 Thiết Bị Khóa DeWalt N307220 Còn hàng 76.230 ₫
117 Nút Chốt DeWalt N061505 N061505 Nút Chốt DeWalt N061505 Còn hàng 76.230 ₫
119 Vỏ Máy DeWalt N472115 N472115 Vỏ Máy DeWalt N472115 Còn hàng 901.560 ₫
120 Khóa Đòn Bẩy DeWalt N114100 N114100 Khóa Đòn Bẩy DeWalt N114100 Còn hàng 76.230 ₫
121 Bìa Đĩa DeWalt N400665 N400665 Bìa Đĩa DeWalt N400665 Còn hàng 76.230 ₫
126 Đầu Đẩy DeWalt N331500 N331500 Đầu Đẩy DeWalt N331500 Còn hàng 97.020 ₫
127 Bộ Phận Đẩy Lò Xo Sa DeWalt N128653 N128653 Bộ Phận Đẩy Lò Xo Sa DeWalt N128653 Còn hàng 343.200 ₫
128 Giao Diện Tạp Chí DeWalt N326139 N326139 Giao Diện Tạp Chí DeWalt N326139 Còn hàng 2.245.320 ₫
129 Chèn DeWalt N061506 N061506 Chèn DeWalt N061506 Còn hàng 76.230 ₫
132 Ghim DeWalt N383366 N383366 Ghim DeWalt N383366 Còn hàng 76.230 ₫
135 Lò Xo Nâng Biên Dạng DeWalt N401907 N401907 Lò Xo Nâng Biên Dạng DeWalt N401907 Còn hàng 374.880 ₫
136 Giá Đỡ DeWalt N401902 N401902 Giá Đỡ DeWalt N401902 Còn hàng 694.320 ₫
137 Ghim DeWalt 590312-00 590312-00 Ghim DeWalt 590312-00 Còn hàng 76.230 ₫
138 Bộ Giảm Xóc DeWalt N401903 N401903 Bộ Giảm Xóc DeWalt N401903 Còn hàng 76.230 ₫
140 Tạp Chí Sa DeWalt N472117 N472117 Tạp Chí Sa DeWalt N472117 Còn hàng 6.250.200 ₫
141 Chìa Khóa Lục Giác DeWalt N061664 N061664 Chìa Khóa Lục Giác DeWalt N061664 Còn hàng 76.230 ₫
150 Động Cơ Sa & Mount DeWalt N475499 N475499 Động Cơ Sa & Mount DeWalt N475499 Còn hàng 9.761.400 ₫
817 Nhãn Hiệu DeWalt N136307 N136307 Nhãn Hiệu DeWalt N136307 Còn hàng 132.990 ₫
821 Tấm Định Mức DeWalt N429685 N429685 Tấm Định Mức DeWalt N429685 Còn hàng 76.230 ₫
826 Nhãn DeWalt N207832 N207832 Nhãn DeWalt N207832 Còn hàng 132.990 ₫
861 Hộp Đựng Đồ Nghề DeWalt N137841 N137841 Hộp Đựng Đồ Nghề DeWalt N137841 Còn hàng 2.475.990 ₫

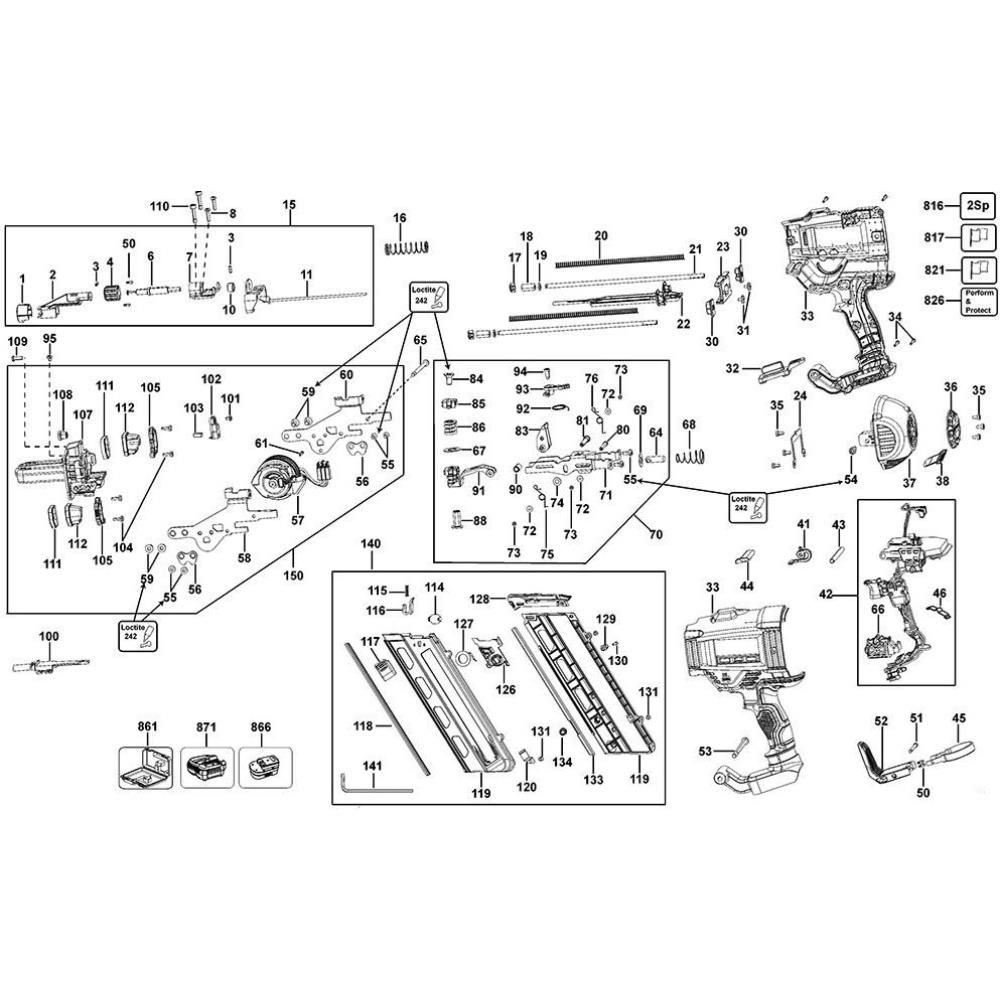

Sơ đồ Lắp ráp chính cho DeWalt DCN694

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
