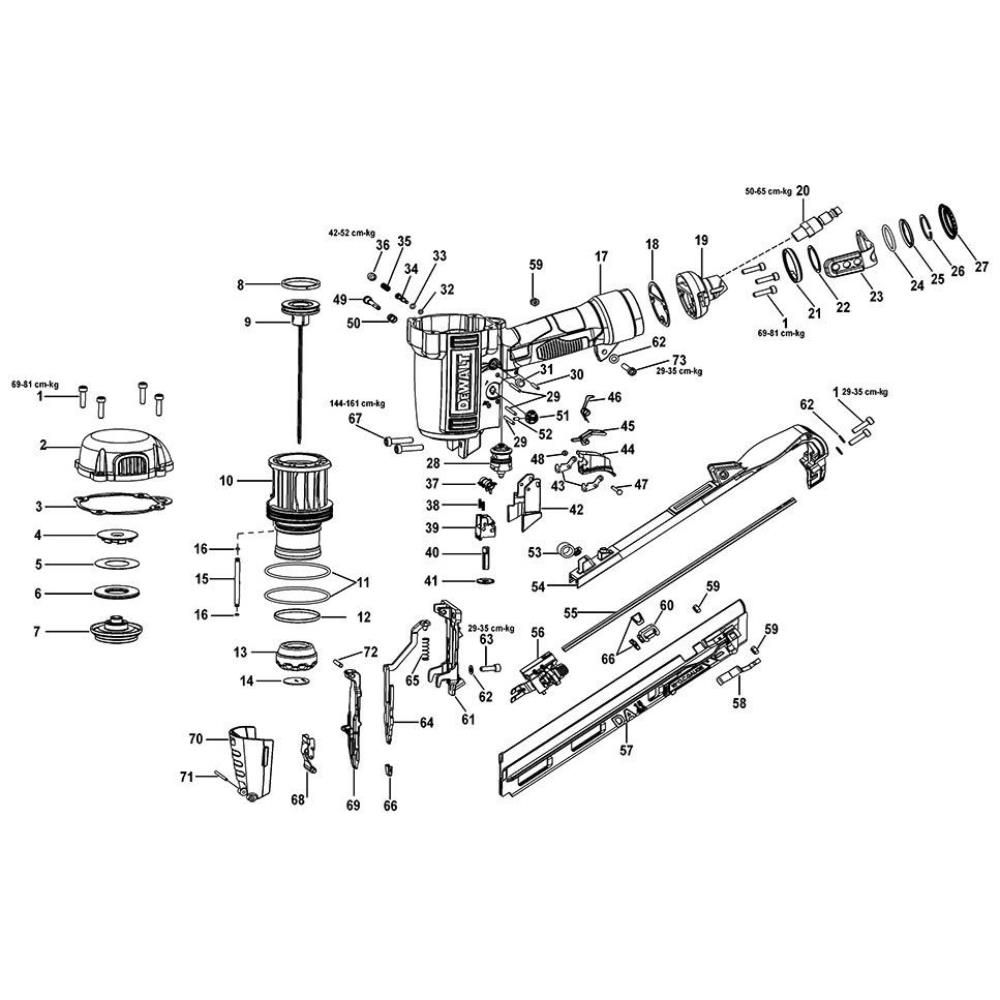

Sơ đồ Lắp ráp chính cho DeWalt DPN1850

Sơ đồ Lắp ráp chính cho DeWalt DPN1850

Thương hiệu: DEWALT
Mã sản phẩm: Sodo01285

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vít DEWALT 182237 182237 Vít DEWALT 182237 Còn hàng 76.230 ₫
2 Nắp Cuối DeWalt 9R195614 9R195614 Nắp Cuối DeWalt 9R195614 Còn hàng 948.750 ₫
3 Gioăng DeWalt 9R195626 9R195626 Gioăng DeWalt 9R195626 Còn hàng 76.230 ₫
4 Đĩa DEWALT 180445 180445 Đĩa DEWALT 180445 Còn hàng 76.230 ₫
5 Niêm Phong DEWALT 180446 180446 Niêm Phong DEWALT 180446 Còn hàng 76.230 ₫
6 Bộ Phận Đẩy Lò Xo DEWALT 180447 180447 Bộ Phận Đẩy Lò Xo DEWALT 180447 Còn hàng 76.230 ₫
7 Vòng Chữ O DEWALT 180448 180448 Vòng Chữ O DEWALT 180448 Còn hàng 76.230 ₫
8 Vòng Đệm DEWALT 180449 180449 Vòng Đệm DEWALT 180449 Còn hàng 76.230 ₫
9 Thân Hình DEWALT 180450-S 180450-S Thân Hình DEWALT 180450-S Còn hàng 76.230 ₫
10 Tài Xế Sa DeWalt 9R195283-K 9R195283-K Tài Xế Sa DeWalt 9R195283-K Còn hàng 764.280 ₫
11 Vòng Piston DEWALT 180457 180457 Vòng Piston DEWALT 180457 Còn hàng 76.230 ₫
12 Hình Trụ DeWalt 9R195284 9R195284 Hình Trụ DeWalt 9R195284 Còn hàng 280.830 ₫
13 Vòng Chữ O DeWalt 851483-S 851483-S Vòng Chữ O DeWalt 851483-S Còn hàng 76.230 ₫
14 Niêm Phong DEWALT 180460 180460 Niêm Phong DEWALT 180460 Còn hàng 76.230 ₫
15 Cản Xe DEWALT 180461 180461 Cản Xe DEWALT 180461 Còn hàng 76.230 ₫
16 Thanh Dẫn Hướng DeWalt 180462 180462 Thanh Dẫn Hướng DeWalt 180462 Còn hàng 76.230 ₫
18 Vòng Chữ O DeWalt 9R195331 9R195331 Vòng Chữ O DeWalt 9R195331 Còn hàng 76.230 ₫
19 Vòng Chữ O DeWalt 9R195332 9R195332 Vòng Chữ O DeWalt 9R195332 Còn hàng 76.230 ₫
20 Ghim DEWALT 174345 174345 Ghim DEWALT 174345 Còn hàng 76.230 ₫
20 Nắp Cuối DeWalt 9R195281 9R195281 Nắp Cuối DeWalt 9R195281 Còn hàng 181.500 ₫
21 Ghim Xoắn Ốc DeWalt 9R195285 9R195285 Ghim Xoắn Ốc DeWalt 9R195285 Còn hàng 76.230 ₫
22 Ghim DeWalt 180503 180503 Ghim DeWalt 180503 Còn hàng 76.230 ₫
23 Van DeWalt 9R195308 9R195308 Van DeWalt 9R195308 Còn hàng 280.830 ₫
24 Bộ Phận Đẩy Lò Xo DeWalt 9R195329 9R195329 Bộ Phận Đẩy Lò Xo DeWalt 9R195329 Còn hàng 76.230 ₫
25 Ghim Xoắn Ốc DeWalt 9R195327 9R195327 Ghim Xoắn Ốc DeWalt 9R195327 Còn hàng 76.230 ₫
25 Vít DEWALT MSC4070-16 MSC4070-16 Vít DEWALT MSC4070-16 Còn hàng 76.230 ₫
26 Cò Súng DeWalt 9R195660 9R195660 Cò Súng DeWalt 9R195660 Còn hàng 97.020 ₫
27 Ghim DeWalt 9R195317 9R195317 Ghim DeWalt 9R195317 Còn hàng 76.230 ₫
28 Vòng Chữ O DeWalt 174073 174073 Vòng Chữ O DeWalt 174073 Còn hàng 76.230 ₫
29 Che Phủ DeWalt 9R195345 9R195345 Che Phủ DeWalt 9R195345 Còn hàng 76.230 ₫
30 Mũi DeWalt 9R195294 9R195294 Mũi DeWalt 9R195294 Còn hàng 1.435.170 ₫
33 Bộ Chuyển Đổi DeWalt 159977 159977 Bộ Chuyển Đổi DeWalt 159977 Còn hàng 76.230 ₫
33 Đai Ốc M4 DEWALT MHE4070-100 MHE4070-100 Đai Ốc M4 DEWALT MHE4070-100 Còn hàng 76.230 ₫
33 Tạp Chí DeWalt 9R195303 9R195303 Tạp Chí DeWalt 9R195303 Còn hàng 1.163.580 ₫
34 Tấm Lưng DeWalt 180500 180500 Tấm Lưng DeWalt 180500 Còn hàng 76.230 ₫
35 Thanh Dẫn Hướng DeWalt 180497 180497 Thanh Dẫn Hướng DeWalt 180497 Còn hàng 76.230 ₫
36 Bộ Phận Đẩy Lò Xo DeWalt 180495 180495 Bộ Phận Đẩy Lò Xo DeWalt 180495 Còn hàng 76.230 ₫
37 Con Lăn DeWalt 9R195662 9R195662 Con Lăn DeWalt 9R195662 Còn hàng 76.230 ₫
38 Đầu Đẩy DeWalt 9R195319 9R195319 Đầu Đẩy DeWalt 9R195319 Còn hàng 76.230 ₫
38 Ghim Xoắn Ốc DeWalt 107583 107583 Ghim Xoắn Ốc DeWalt 107583 Còn hàng 76.230 ₫
38 Vòng Đệm DEWALT 180504 180504 Vòng Đệm DEWALT 180504 Còn hàng 76.230 ₫
39 Thanh Dẫn Hướng DEWALT 180514 180514 Thanh Dẫn Hướng DEWALT 180514 Còn hàng 76.230 ₫
40 Bộ Phận Đẩy Lò Xo DEWALT 180513 180513 Bộ Phận Đẩy Lò Xo DEWALT 180513 Còn hàng 76.230 ₫
40 Ghim DeWalt MPG025018 MPG025018 Ghim DeWalt MPG025018 Còn hàng 76.230 ₫
41 Cánh Tay DEWALT 180510 180510 Cánh Tay DEWALT 180510 Còn hàng 76.230 ₫
41 Cửa DeWalt 9R195339 9R195339 Cửa DeWalt 9R195339 Còn hàng 517.110 ₫
42 Tấm Sa DeWalt 9R195336 9R195336 Tấm Sa DeWalt 9R195336 Còn hàng 108.240 ₫
43 Va Li DeWalt 9R195736 9R195736 Va Li DeWalt 9R195736 Còn hàng 76.230 ₫
44 Ghim DeWalt 9R184419 9R184419 Ghim DeWalt 9R184419 Còn hàng 76.230 ₫
45 Tạp Chí DeWalt 9R195696 9R195696 Tạp Chí DeWalt 9R195696 Còn hàng 764.280 ₫
47 Che Phủ DeWalt 9R195664 9R195664 Che Phủ DeWalt 9R195664 Còn hàng 76.230 ₫
49 Nắp Cuối DeWalt 9R195697 9R195697 Nắp Cuối DeWalt 9R195697 Còn hàng 132.990 ₫
50 Bộ Phận Đẩy Lò Xo DeWalt 180502 180502 Bộ Phận Đẩy Lò Xo DeWalt 180502 Còn hàng 76.230 ₫
52 Dấu Ngoặc DeWalt 9R195618 9R195618 Dấu Ngoặc DeWalt 9R195618 Còn hàng 108.240 ₫
54 Cái Móc DeWalt 9R195620 9R195620 Cái Móc DeWalt 9R195620 Còn hàng 76.230 ₫
54 Vít DEWALT MSC4070-10 MSC4070-10 Vít DEWALT MSC4070-10 Còn hàng 76.230 ₫
60 Nhô Lên DeWalt 9R195663 9R195663 Nhô Lên DeWalt 9R195663 Còn hàng 76.230 ₫
61 Thanh Dẫn Hướng DeWalt 9R195328 9R195328 Thanh Dẫn Hướng DeWalt 9R195328 Còn hàng 76.230 ₫
62 Chuyến Đi Sa DeWalt 9R195330 9R195330 Chuyến Đi Sa DeWalt 9R195330 Còn hàng 374.880 ₫
63 Chân DeWalt 9R195661 9R195661 Chân DeWalt 9R195661 Còn hàng 76.230 ₫
68 Bộ Dụng Cụ DeWalt DWFP12231-CTK DWFP12231-CTK Bộ Dụng Cụ DeWalt DWFP12231-CTK Còn hàng 517.110 ₫
70 Bộ Van DeWalt DWFP12231-TVK DWFP12231-TVK Bộ Van DeWalt DWFP12231-TVK Còn hàng 694.320 ₫
70 Nhãn Hiệu DeWalt 9R195863 9R195863 Nhãn Hiệu DeWalt 9R195863 Còn hàng 76.230 ₫
71 Bộ Dụng Cụ DeWalt DWFP12231-OK DWFP12231-OK Bộ Dụng Cụ DeWalt DWFP12231-OK Còn hàng 948.750 ₫
72 Bộ Dụng Cụ DeWalt DWFP12231-DK DWFP12231-DK Bộ Dụng Cụ DeWalt DWFP12231-DK Còn hàng 1.435.170 ₫
80 Vít DEWALT 100260 100260 Vít DEWALT 100260 Còn hàng 76.230 ₫

Sơ đồ Lắp ráp chính cho DeWalt DPN1850

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
