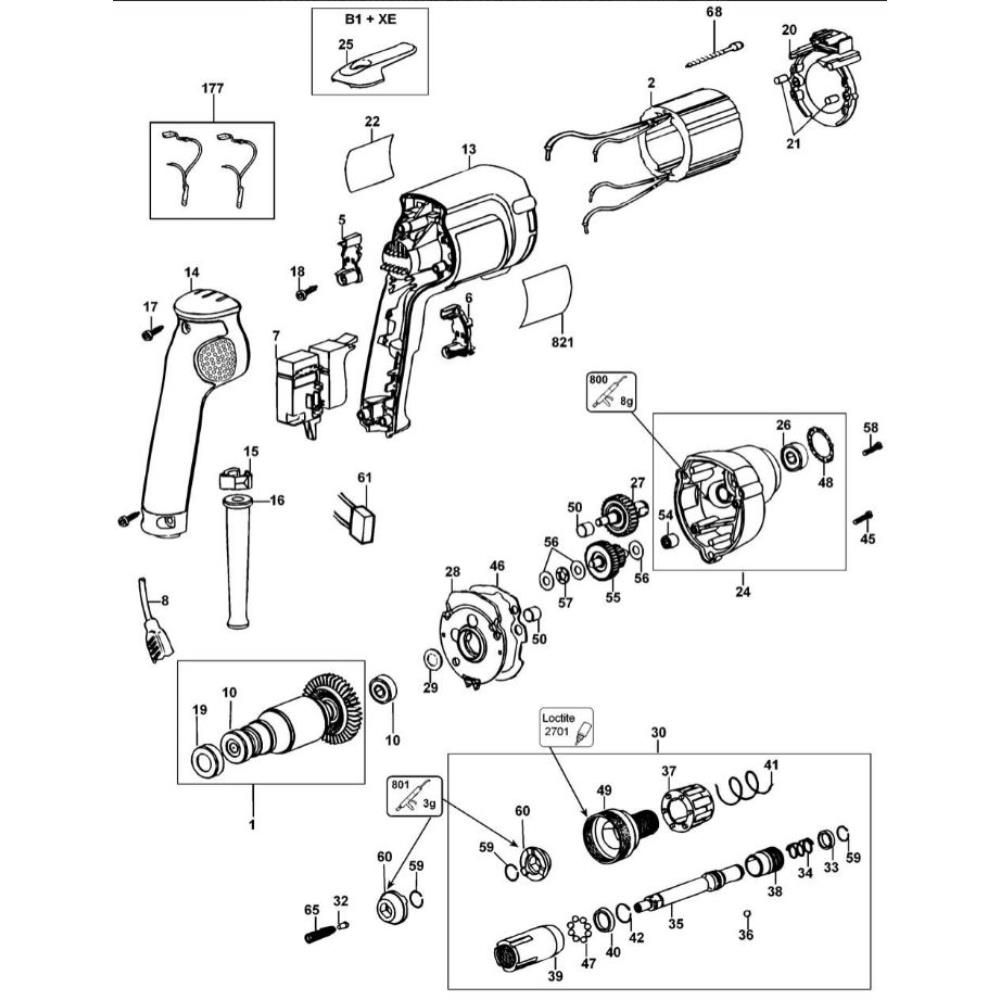

Sơ đồ Lắp ráp chính cho DeWalt DW264K

Sơ đồ Lắp ráp chính cho DeWalt DW264K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03706

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Phần Ứng 230v DEWALT 579598-12 579598-12 Phần Ứng 230v DEWALT 579598-12 Còn hàng 2.245.320 ₫
2 Brand Label 395047-00 Brand Label Còn hàng 76.230 ₫
2 Dòng Điện 230v DEWALT 579636-00 579636-00 Dòng Điện 230v DEWALT 579636-00 Còn hàng 1.781.670 ₫
3 Screw 330019-04 Screw Còn hàng 76.230 ₫
6 Steel Ball 696631-00 Steel Ball Còn hàng 76.230 ₫
6 Vít DEWALT 330065-06 330065-06 Vít DEWALT 330065-06 Còn hàng 76.230 ₫
7 Kẹp Dây DEWALT 402648-00 402648-00 Kẹp Dây DEWALT 402648-00 Còn hàng 76.230 ₫
10 Bearing 330003-09 Bearing Còn hàng 223.740 ₫
14 Nắp Tay Cầm DEWALT 176816-03 176816-03 Nắp Tay Cầm DEWALT 176816-03 Còn hàng 694.320 ₫
15 Vít.Temp 330019-16 Vít.Temp Còn hàng 132.000 ₫
22 Khởi Động DEWALT 389824-00 389824-00 Khởi Động DEWALT 389824-00 Còn hàng 76.230 ₫
24 Giá Đỡ Chổi Sa DEWALT 401877-01 401877-01 Giá Đỡ Chổi Sa DEWALT 401877-01 Còn hàng 223.740 ₫
25 Giá Đỡ Chổi Sa DEWALT 401878-01 401878-01 Giá Đỡ Chổi Sa DEWALT 401878-01 Còn hàng 223.740 ₫
27 Trục Chính & Bánh Răng Sa DEWALT 176710-00 176710-00 Trục Chính & Bánh Răng Sa DEWALT 176710-00 Còn hàng 764.280 ₫
28 Nắp Hộp Số DEWALT 388761-00 388761-00 Nắp Hộp Số DEWALT 388761-00 Còn hàng 223.740 ₫
29 Vòng Đệm DEWALT 23813-00 23813-00 Vòng Đệm DEWALT 23813-00 Còn hàng 76.230 ₫
30 Cổ Áo DEWALT 152492-01 152492-01 Cổ Áo DEWALT 152492-01 Còn hàng 280.830 ₫
31 Bộ Ly Hợp DEWALT 603478-00 603478-00 Bộ Ly Hợp DEWALT 603478-00 Còn hàng 280.830 ₫
32 Cung Cho Máy Rửa Áp Lực DEWALT 89210-00 89210-00 Cung Cho Máy Rửa Áp Lực DEWALT 89210-00 Còn hàng 76.230 ₫
33 Thanh Dẫn Hướng DEWALT 21287-00 21287-00 Thanh Dẫn Hướng DEWALT 21287-00 Còn hàng 76.230 ₫
34 Bộ Phận Đẩy Lò Xo DEWALT 86211-00 86211-00 Bộ Phận Đẩy Lò Xo DEWALT 86211-00 Còn hàng 76.230 ₫
35 Mũi Giữ DEWALT 364262-04 364262-04 Mũi Giữ DEWALT 364262-04 Còn hàng 374.880 ₫
37 Bộ Định Vị DEWALT 448862-00 448862-00 Bộ Định Vị DEWALT 448862-00 Còn hàng 76.230 ₫
37 Bộ Định Vị DEWALT 448862-01 448862-01 Bộ Định Vị DEWALT 448862-01 Còn hàng 1.435.170 ₫
38 Con Quay DEWALT 176697-00 176697-00 Con Quay DEWALT 176697-00 Còn hàng 374.880 ₫
40 Vít 330019-13 Vít Còn hàng 132.000 ₫
40 Vỏ Máy DEWALT 176632-01 176632-01 Vỏ Máy DEWALT 176632-01 Còn hàng 374.880 ₫
41 Vòng Bi Tay Áo DEWALT 448848-00 448848-00 Vòng Bi Tay Áo DEWALT 448848-00 Còn hàng 157.410 ₫
46 Gioăng DEWALT 176655-00 176655-00 Gioăng DEWALT 176655-00 Còn hàng 223.740 ₫
47 Cung Cho Máy Rửa Áp Lực DEWALT 94518-00 94518-00 Cung Cho Máy Rửa Áp Lực DEWALT 94518-00 Còn hàng 76.230 ₫
48 Cung Cho Máy Rửa Áp Lực DEWALT 176689-00 176689-00 Cung Cho Máy Rửa Áp Lực DEWALT 176689-00 Còn hàng 76.230 ₫
49 Bộ Phận Đẩy Lò Xo DEWALT 391436-00 391436-00 Bộ Phận Đẩy Lò Xo DEWALT 391436-00 Còn hàng 76.230 ₫
54 Kim Mang DEWALT 93129-00 93129-00 Kim Mang DEWALT 93129-00 Còn hàng 76.230 ₫
55 Trục Chính & Bánh Răng Sa DEWALT 176711-00 176711-00 Trục Chính & Bánh Răng Sa DEWALT 176711-00 Còn hàng 901.560 ₫
56 Vòng Đệm DEWALT 176732-00 176732-00 Vòng Đệm DEWALT 176732-00 Còn hàng 76.230 ₫
57 Bộ Giảm Chấn DEWALT 949638-02 949638-02 Bộ Giảm Chấn DEWALT 949638-02 Còn hàng 76.230 ₫
57 Lực Đẩy Ổ Trục DEWALT 143079-00 143079-00 Lực Đẩy Ổ Trục DEWALT 143079-00 Còn hàng 76.230 ₫
62 Vít 330019-14 Vít Còn hàng 76.230 ₫
70 Cắm DEWALT 390437-01 390437-01 Cắm DEWALT 390437-01 Còn hàng 449.130 ₫
86 Tụ Điện DEWALT 949877-01 949877-01 Tụ Điện DEWALT 949877-01 Còn hàng 76.230 ₫
153 Vách Ngăn DEWALT 176811-00 176811-00 Vách Ngăn DEWALT 176811-00 Còn hàng 76.230 ₫
177 Bộ Chổi 230v DEWALT 578393-02 578393-02 Bộ Chổi 230v DEWALT 578393-02 Còn hàng 661.320 ₫
800 Mỡ 90 Gms DEWALT 870889-02 870889-02 Mỡ 90 Gms DEWALT 870889-02 Còn hàng 727.980 ₫
802 Mỡ DEWALT 69542-00 69542-00 Mỡ DEWALT 69542-00 Còn hàng 6.596.700 ₫

Sơ đồ Lắp ráp chính cho DeWalt DW264K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
