Sơ đồ Lắp ráp chính cho DeWalt DW294
Thương hiệu:
DEWALT
Mã sản phẩm:
Sodo00340
Danh sách phụ tùng trong sơ đồ
| STT | Ảnh minh hoạ | SKU | Chi tiết | Tình trạng | Giá |
|---|---|---|---|---|---|
| 1 |  | 621136-00 | Gearcase Sa | Còn hàng | 948.750 ₫ |
| 2 | | 616828-05 | Fieldcase | Còn hàng | 764.280 ₫ |
| 3 |  | 616829-01 | Handle Cover | Còn hàng | 374.880 ₫ |
| 4 | | 616830-00 | End Cap | Còn hàng | 181.500 ₫ |
| 5 | | 621005-00SV | Anvil Assembly | Còn hàng | 2.799.720 ₫ |
| 6 | | 621046-00 | Washer Thrust | Còn hàng | 76.230 ₫ |
| 7 | | 135093-01 | Gear & Pinion | Còn hàng | 1.435.170 ₫ |
| 7 |  | 038769-00 | Spring | Còn hàng | 76.230 ₫ |
| 8 |  | 330060-44 | Cordset (M/PLUG) | Còn hàng | 343.200 ₫ |
| 8 |  | N020802 | Detent | Còn hàng | 139.260 ₫ |
| 8 | | 135089-00 | Washer | Còn hàng | 76.230 ₫ |
| 9 | | 628129-00 | Impactor | Còn hàng | 2.153.250 ₫ |
| 11 | | 618843-00 | Spring | Còn hàng | 181.500 ₫ |
| 12 | | 659923-00 | Gear & Cam Sa | Còn hàng | 1.621.620 ₫ |

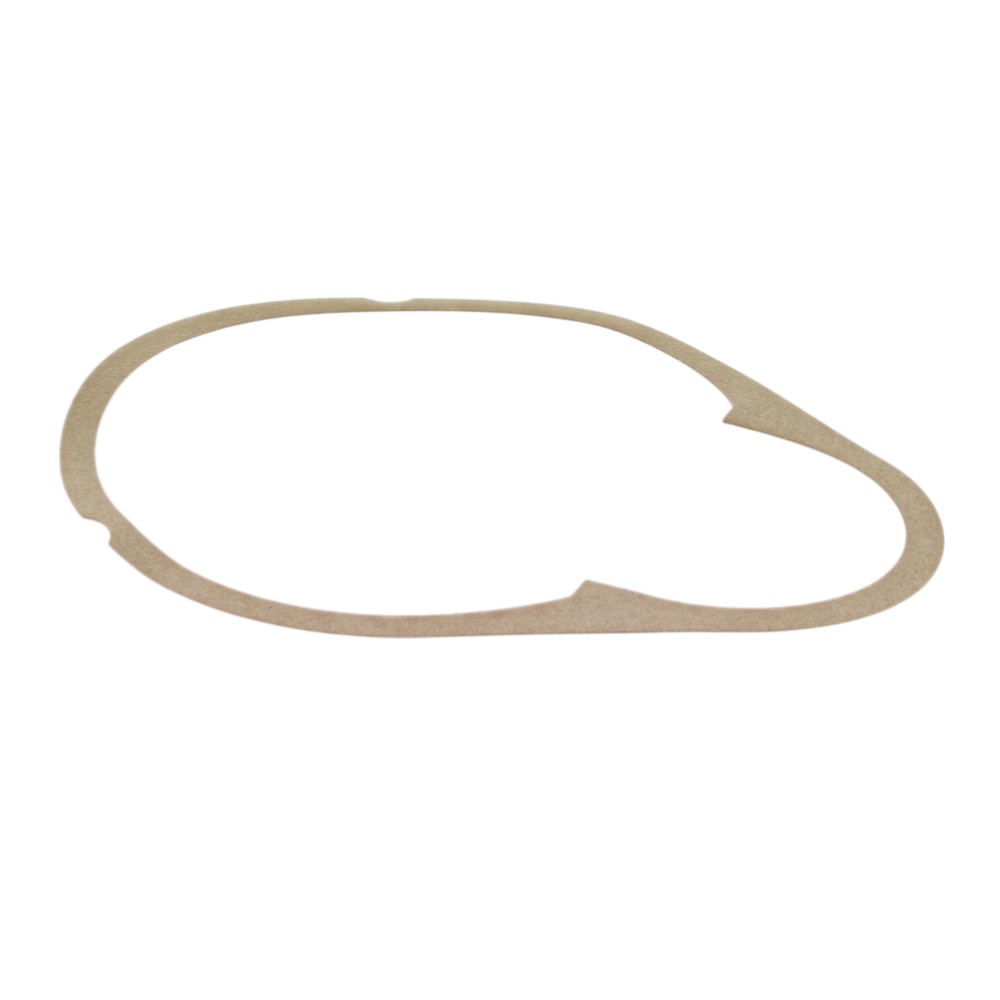

| 15 |  | 616847-00 | Gasket | Còn hàng | 109.890 ₫ |
| 16 | | 655537-00 | Baffle Fan | Còn hàng | 181.500 ₫ |
| 17 | | 616866-00 | Armature 115v | Còn hàng | 3.214.200 ₫ |
| 17 | | 5140071-79 | Armature Kit 220 | Còn hàng | 3.098.700 ₫ |
| 18 | | 617862-01SV | Field | Còn hàng | 1.621.620 ₫ |
| 18 | | 617862-00 | Field 115v | Còn hàng | 901.560 ₫ |
| 19 |  | 445217-02 | Sleeve | Còn hàng | 76.230 ₫ |
| 20 |  | 616857-00 | Brush Holder | Còn hàng | 343.200 ₫ |
| 21 |  | 617848-03 | Brush | Còn hàng | 396.660 ₫ |

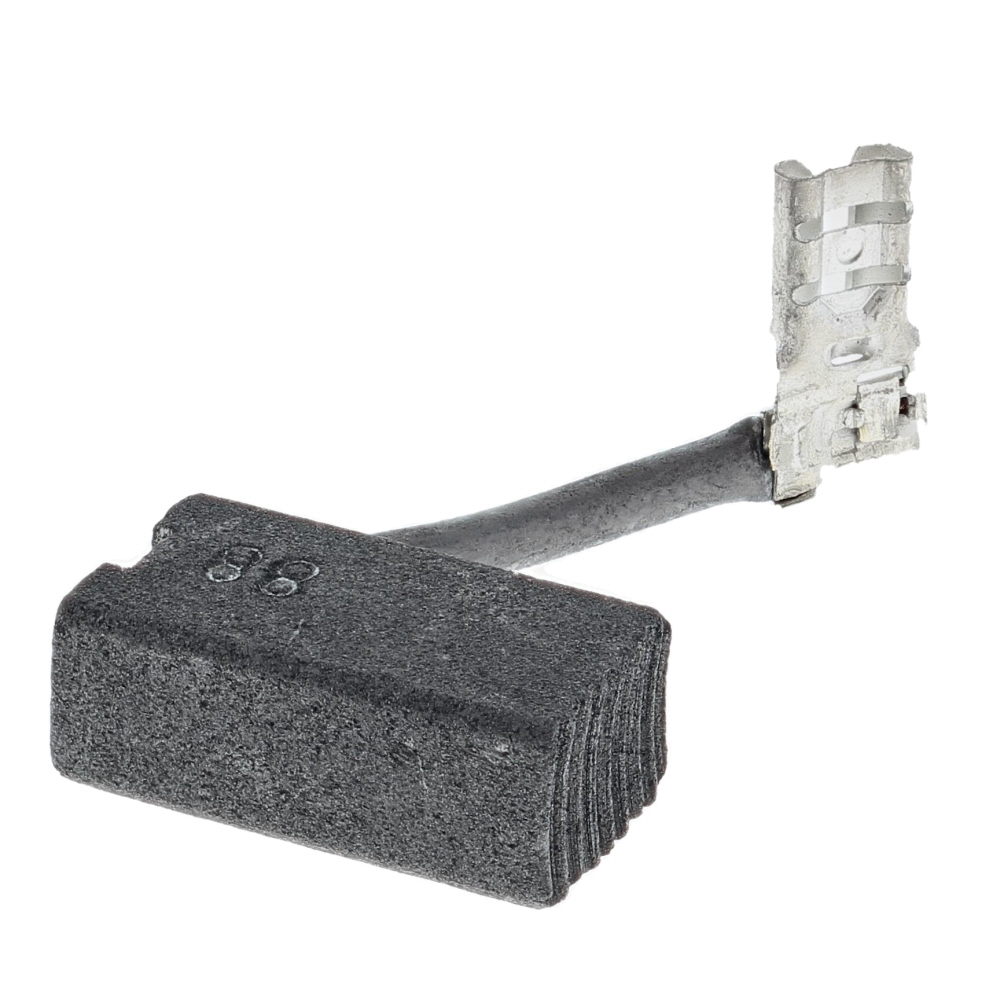

| 21 |  | 655213-02 | Brush 115v | Còn hàng | 139.590 ₫ |
| 22 | | 616849-00 | Switch | Còn hàng | 1.435.170 ₫ |
| 24 | | 618844-00 | Ball Steel | Còn hàng | 76.230 ₫ |
| 24 | | 450877-00 | Cord Clamp | Còn hàng | 76.230 ₫ |

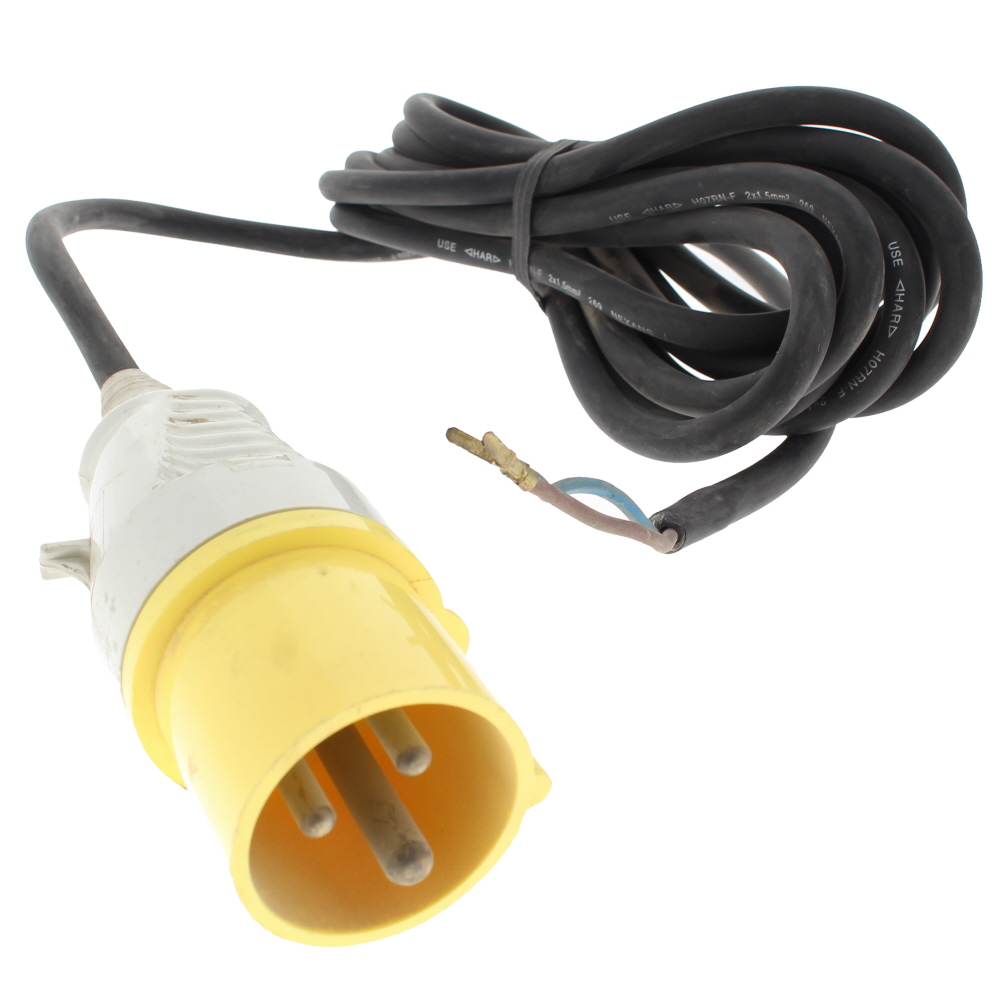

| 25 |  | 330061-10 | Cordset (M/PLUG) | Còn hàng | 2.799.720 ₫ |
| 25 | | 330060-95 | Cordset (M/PLUG) Gb | Còn hàng | 76.230 ₫ |
| 26 |  | 330019-50 | Gear-Case Screw | Còn hàng | 72.600 ₫ |
| 26 | | 330019-18 | Screw | Còn hàng | 76.230 ₫ |
| 27 |  | 475-00 | Ball Steel 3/16 | Còn hàng | 76.230 ₫ |
| 28 | | 330019-17 | Screw | Còn hàng | 76.230 ₫ |
| 30 | | N055741 | Rating Plate | Còn hàng | 132.990 ₫ |
| 33 | | 605523-00 | Identity Label | Còn hàng | 76.230 ₫ |
| 34 | | 176951-00 | Screw | Còn hàng | 76.230 ₫ |
| 40 |  | 330019-13 | Vít | Còn hàng | 132.000 ₫ |
| 42 |  | N542553 | Rubber Cord Protector | Còn hàng | 181.500 ₫ |
| 60 | | 619367-00 | Sleeve | Còn hàng | 280.830 ₫ |
| 61 | | 621128-00 | O Ring | Còn hàng | 76.230 ₫ |
| 64 |  | 330004-02 | Bearing Needle | Còn hàng | 76.230 ₫ |
| 65 | | 616823-00 | Gearcase Cover Sa | Còn hàng | 1.163.580 ₫ |
| 66 | | 616841-00 | Bearing Block | Còn hàng | 132.990 ₫ |
| 69 |  | 383387-00 | Brush Spring | Còn hàng | 181.500 ₫ |

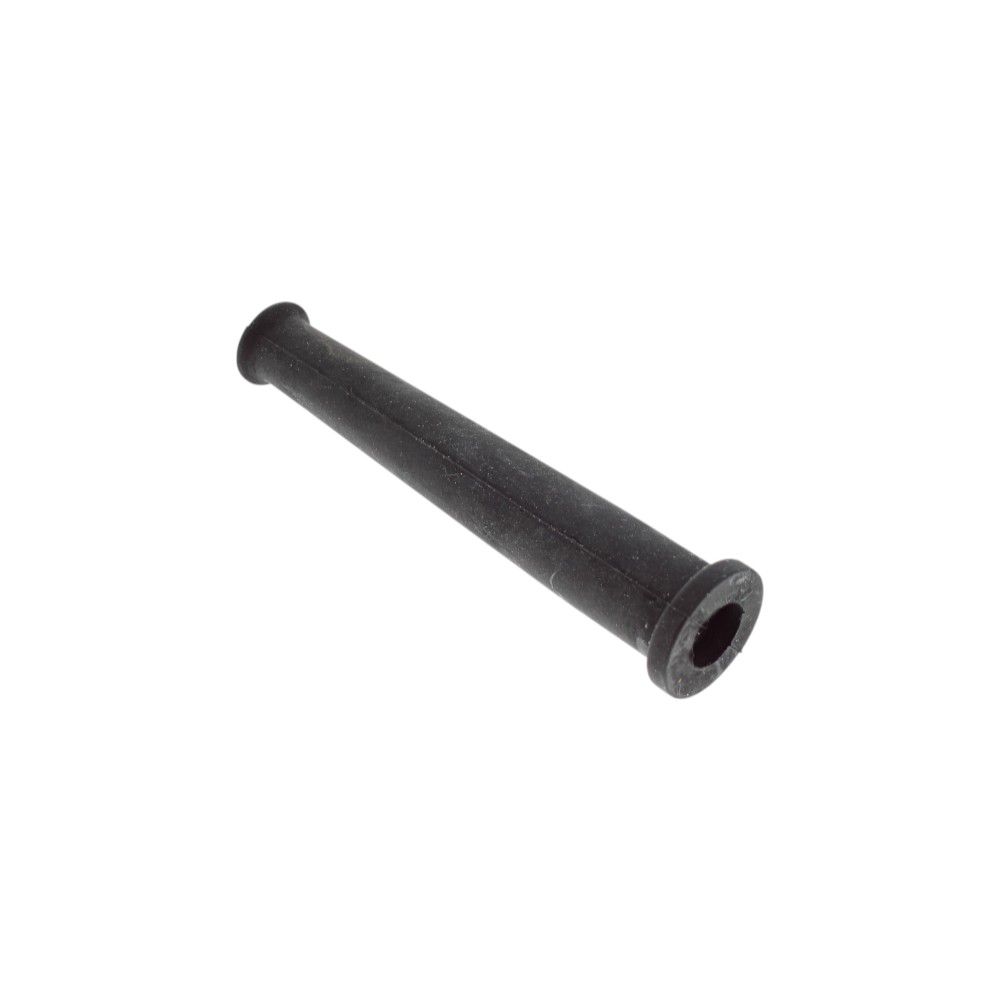

| 71 |  | 148809-00 | Cord Protector | Còn hàng | 109.890 ₫ |
| 75 | | 46376-00 | Pin | Còn hàng | 76.230 ₫ |
| 76 | | 616852-00 | Lead Blue | Còn hàng | 76.230 ₫ |

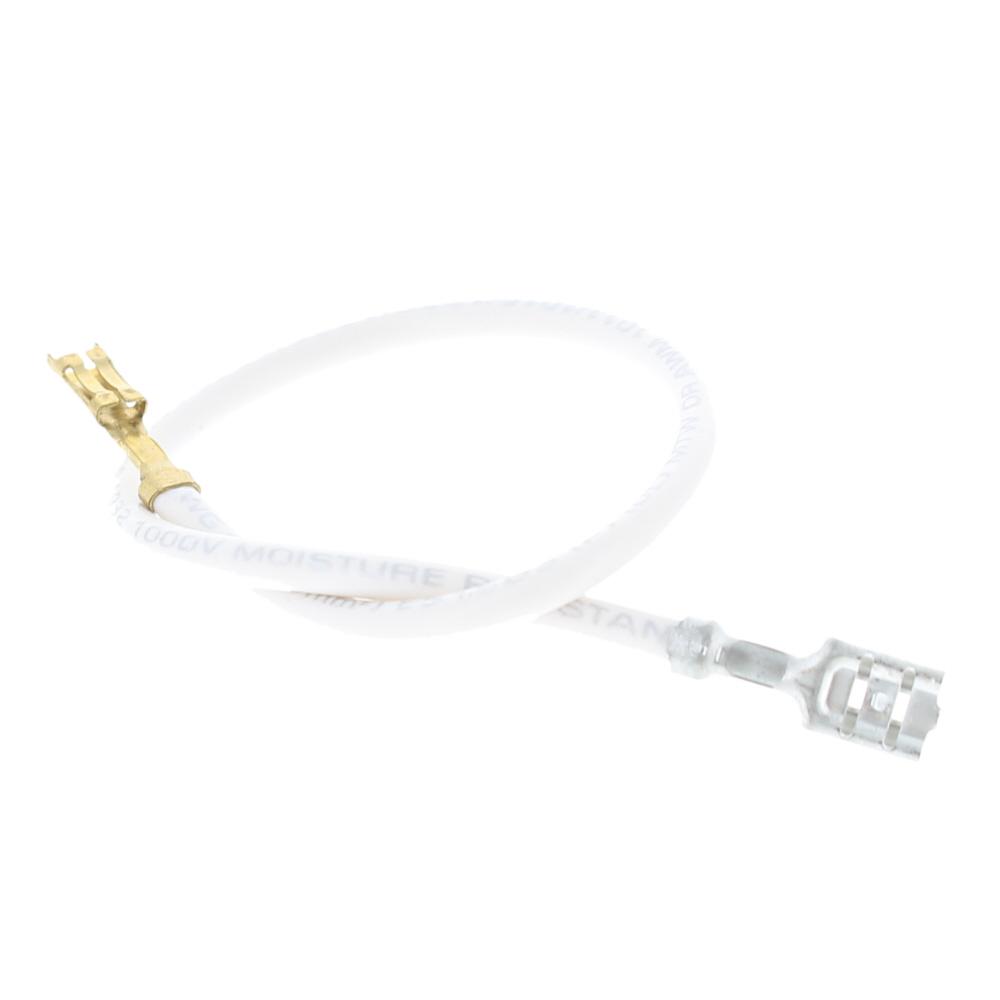

| 77 |  | 616852-01 | Lead White | Còn hàng | 76.230 ₫ |
| 78 | | 616852-02 | Lead Black | Còn hàng | 76.230 ₫ |
| 79 | | 616852-03 | Lead Red | Còn hàng | 108.240 ₫ |
| 80 | | N038758 | Choke Lead Sa | Còn hàng | 764.280 ₫ |
| 80 | | 623976-00 | Filter | Còn hàng | 1.850.970 ₫ |
| 81 | | 616853-01 | Choke Lead Red | Còn hàng | 343.200 ₫ |
| 82 | | N055722 | Leadwire | Còn hàng | 157.410 ₫ |
| 83 | | N055724 | Lead Black | Còn hàng | 132.990 ₫ |
| 800 | | 429698-00 | Grease | Còn hàng | 4.062.300 ₫ |
Vận Chuyển toàn quốc
Bảo hành chính hãng toàn quốc
Bồi thường 50 lần nếu hàng giả
Hỗ trợ sửa chữa, bảo hành
Mô tả
Sơ đồ Lắp ráp chính cho DeWalt DW294
Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.
Ưu điểm của sơ đồ
- Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
- Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
- Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.
Hướng dẫn sử dụng
Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.
Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
