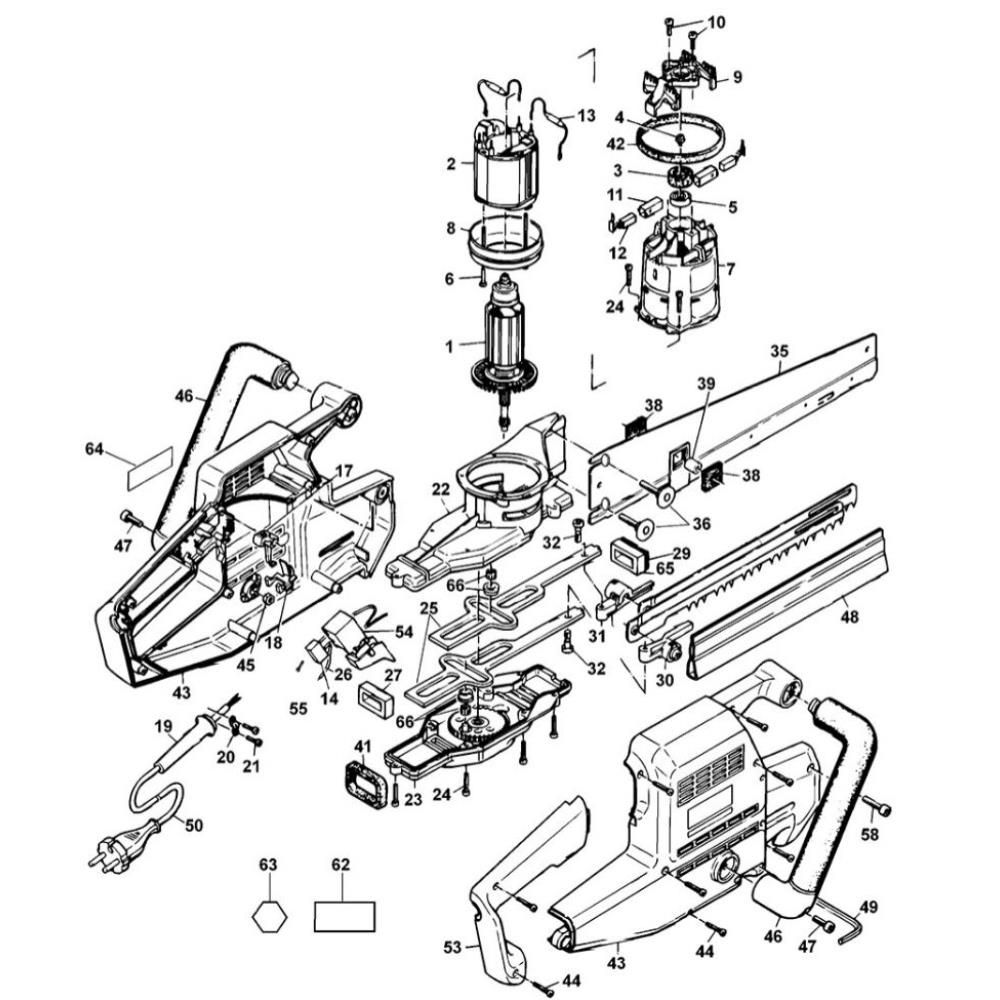

Sơ đồ Lắp ráp chính cho DeWalt DW390

Sơ đồ Lắp ráp chính cho DeWalt DW390

Thương hiệu: DEWALT
Mã sản phẩm: Sodo04000

Danh sách phụ tùng trong sơ đồ

STTẢnh minh hoạSKUChi tiếtTình trạngGiá
1Phần Ứng 230v DEWALT 369453-04369453-04Phần Ứng 230v DEWALT 369453-04Còn hàng2.475.990 ₫
2Dòng Điện 230v DEWALT 373007-15373007-15Dòng Điện 230v DEWALT 373007-15Còn hàng1.435.170 ₫
2Trường 240v DEWALT 373007-16373007-16Trường 240v DEWALT 373007-16Còn hàng1.435.170 ₫
3Lò Xo Giữ DEWALT 911897911897Lò Xo Giữ DEWALT 911897Còn hàng76.230 ₫
10Vít DEWALT 911300911300Vít DEWALT 911300Còn hàng157.410 ₫
11Giá Đỡ Cọ DEWALT 321337321337Giá Đỡ Cọ DEWALT 321337Còn hàng76.230 ₫
12Bàn Chải 230v DEWALT 322950322950Bàn Chải 230v DEWALT 322950Còn hàng181.500 ₫
14Tụ Điện DEWALT 321384321384Tụ Điện DEWALT 321384Còn hàng76.230 ₫
18Đòn Bẩy DEWALT 323136323136Đòn Bẩy DEWALT 323136Còn hàng76.230 ₫
19Dây Bảo Vệ Cao Su DEWALT 770235770235Dây Bảo Vệ Cao Su DEWALT 770235Còn hàng76.230 ₫
22Kẹp Dây DEWALT 821070821070Kẹp Dây DEWALT 821070Còn hàng76.230 ₫
23Hộp Số DEWALT 322667322667Hộp Số DEWALT 322667Còn hàng1.850.970 ₫
23Vít DEWALT 330065-08330065-08Vít DEWALT 330065-08Còn hàng76.230 ₫
27Vòng Bi DEWALT 322377322377Vòng Bi DEWALT 322377Còn hàng97.020 ₫
29Niêm Phong DEWALT 325990-00325990-00Niêm Phong DEWALT 325990-00Còn hàng76.230 ₫
30Kẹp DEWALT 368469-00368469-00Kẹp DEWALT 368469-00Còn hàng517.110 ₫
31Kẹp DEWALT 368470-00368470-00Kẹp DEWALT 368470-00Còn hàng517.110 ₫
35Thanh Lưỡi Dao DEWALT 325334-00325334-00Thanh Lưỡi Dao DEWALT 325334-00Còn hàng2.245.320 ₫
36Vít DEWALT 324776-00324776-00Vít DEWALT 324776-00Còn hàng76.230 ₫
38Chèn DEWALT 322661322661Chèn DEWALT 322661Còn hàng76.230 ₫
44Vít DEWALT 478631-00478631-00Vít DEWALT 478631-00Còn hàng76.230 ₫
54Công Tắc DEWALT 325328-03325328-03Công Tắc DEWALT 325328-03Còn hàng1.850.970 ₫
65Vòng Bi DEWALT 325881-01325881-01Vòng Bi DEWALT 325881-01Còn hàng223.740 ₫
118Vòng Bi DEWALT 330003-19330003-19Vòng Bi DEWALT 330003-19Còn hàng132.990 ₫

Sơ đồ Lắp ráp chính cho DeWalt DW390

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
