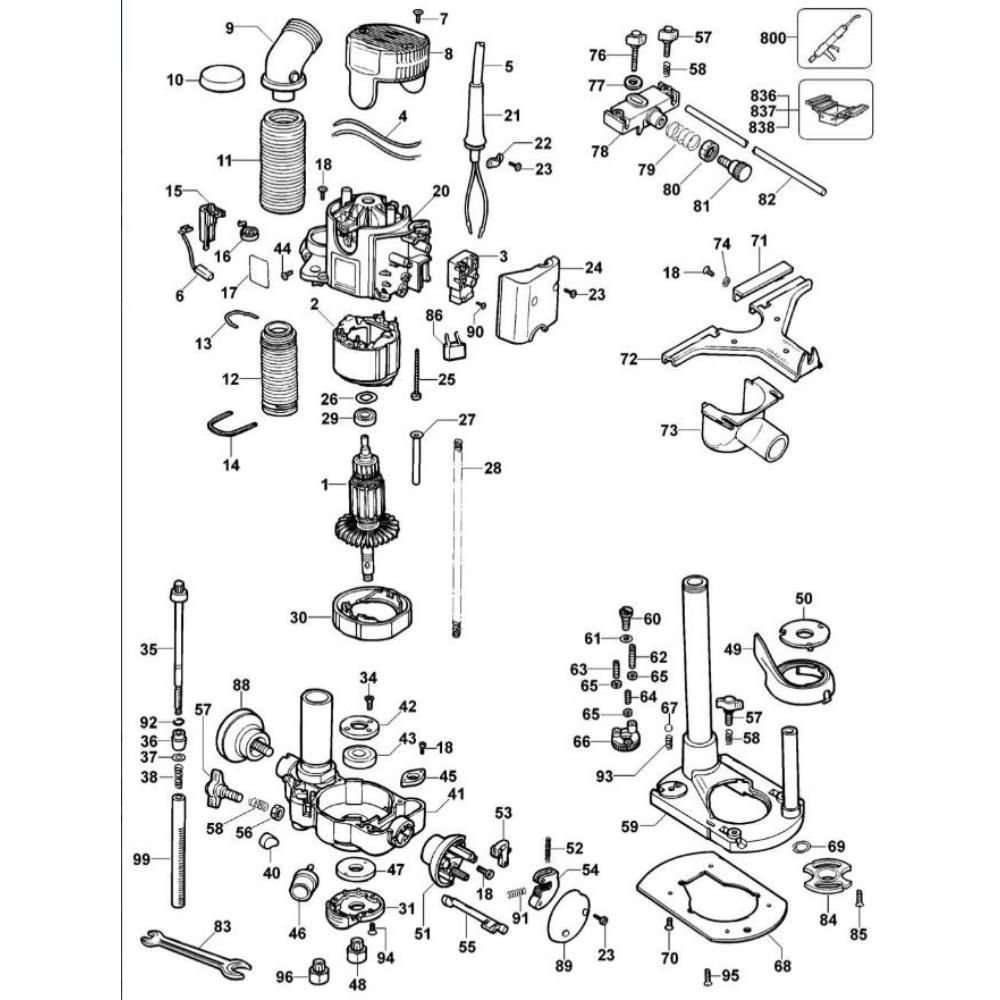

Sơ đồ Lắp ráp chính cho DeWalt DW621-220

Name: Sơ đồ Lắp ráp chính cho DeWalt DW621-220
Brand: DEWALT
SKU: Sodo00448

Thương hiệu: DEWALT

Mã sản phẩm: Sodo00448

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	N030339	Động Cơ Sa 230v DEWALT N030339	Còn hàng	7.982.700 ₫
1	328258-00	Phần Ứng 115v DEWALT 328258-00	Còn hàng	1.781.670 ₫
3	323132-00	Công Tắc DEWALT 323132-00	Còn hàng	694.320 ₫
4	326297-01	Điện Tử 115v DEWALT 326297-01	Còn hàng	3.125.430 ₫
4	326297-00	Điện Tử 230v DEWALT 326297-00	Còn hàng	3.098.700 ₫
5	330061-04	Dây Nguồn (m/plug) DEWALT 330061-04	Còn hàng	580.800 ₫
6	580017-00	Bàn Chải 230v DEWALT 580017-00	Còn hàng	280.830 ₫
6	580017-01	Chổi 115v DEWALT 580017-01	Còn hàng	280.830 ₫
6	330065-06	Vít DEWALT 330065-06	Còn hàng	76.230 ₫

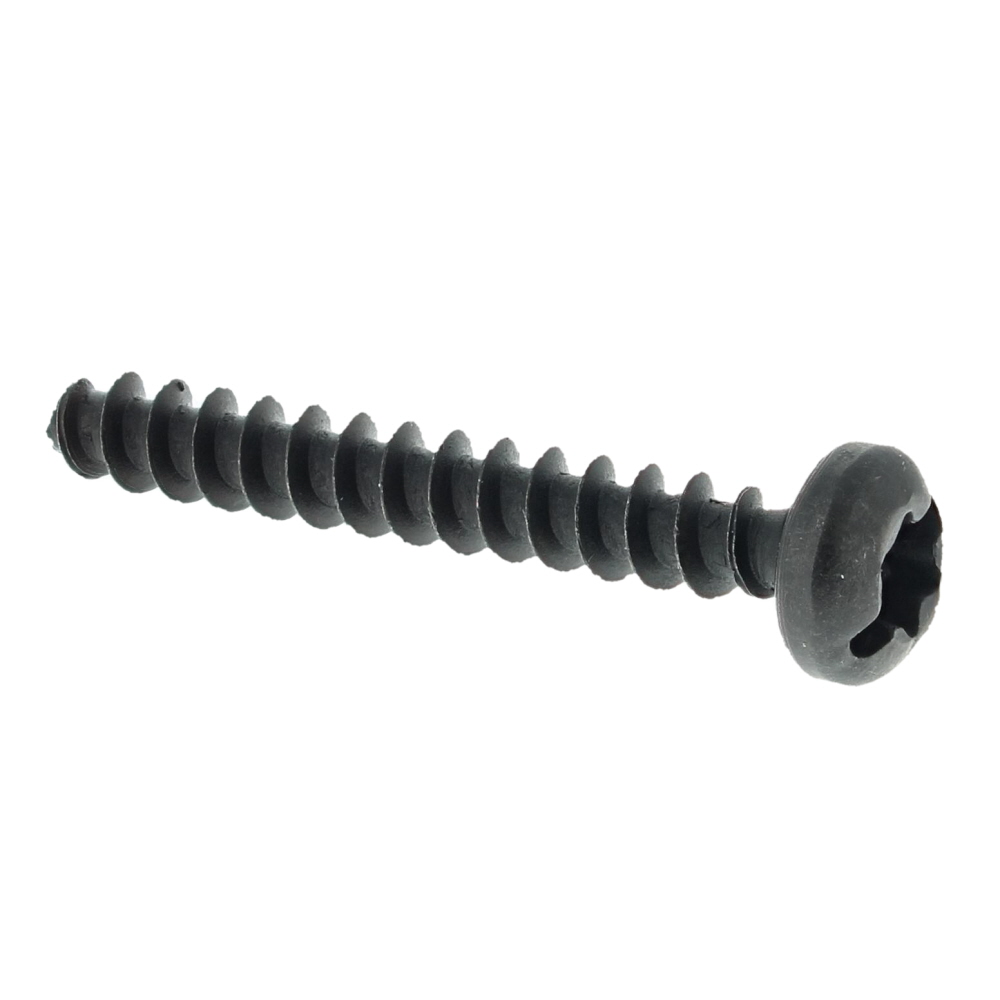

7	330065-13	Vít DEWALT 330065-13	Còn hàng	76.230 ₫
8	330060-44	Cordset (M/PLUG)	Còn hàng	343.200 ₫
8	326259-01	Nắp Cuối DEWALT 326259-01	Còn hàng	280.830 ₫
9	N434647	Bộ Chuyển Đổi Chân Không DEWALT N434647	Còn hàng	181.500 ₫
9	327434-01	Bộ Chuyển Đổi DEWALT 327434-01	Còn hàng	157.410 ₫
10	326287-00	Mũ Lưỡi Trai DEWALT 326287-00	Còn hàng	76.230 ₫
11	326268-00	Ống Thổi DEWALT 326268-00	Còn hàng	132.990 ₫
12	326283-00	Bộ Phận Đẩy Lò Xo Sa DEWALT 326283-00	Còn hàng	694.320 ₫
13	326279-00	Kẹp DEWALT 326279-00	Còn hàng	76.230 ₫
14	326607-00	Kẹp DEWALT 326607-00	Còn hàng	181.500 ₫
15	326933-01	Lò Xo Giữ Cổ Họng DEWALT 326933-01	Còn hàng	157.410 ₫
16	326667-00	Bàn Chải Bộ Phận Đẩy Lò Xo DEWALT 326667-00	Còn hàng	76.230 ₫
17	578774-00	Nhãn Hiệu DEWALT 578774-00	Còn hàng	97.020 ₫
19	326251-00	Nam Châm DEWALT 326251-00	Còn hàng	374.880 ₫
19	860083-02	Nut	Còn hàng	76.230 ₫
20	328252-02	Động Cơ Vỏ Máy DEWALT 328252-02	Còn hàng	1.781.670 ₫
21	320785-00	Bộ Bảo Vệ Dây DEWALT 320785-00	Còn hàng	76.230 ₫
22	821070	Kẹp Dây DEWALT 821070	Còn hàng	76.230 ₫
24	326258-01	Nắp Công Tắc DEWALT 326258-01	Còn hàng	108.240 ₫
25	330065-10	Vít DEWALT 330065-10	Còn hàng	76.230 ₫
26	326845-00	Lò Xo Vòng Đệm DEWALT 326845-00	Còn hàng	76.230 ₫
27	326286-01	Collet & Đai Ốc Sa 6.35mm 1/4" DEWALT 326286-01	Còn hàng	1.163.580 ₫
27	329016-00	Thanh Dẫn Hướng DEWALT 329016-00	Còn hàng	76.230 ₫
28	323395-13	Bộ Phận Đẩy Lò Xo DEWALT 323395-13	Còn hàng	76.230 ₫
28	720664-00	Quả Bóng DEWALT 720664-00	Còn hàng	76.230 ₫
29	605040-63	Vòng Bi DEWALT 605040-63	Còn hàng	157.410 ₫
30	326604-00	Quạt Chắn Gió DEWALT 326604-00	Còn hàng	181.500 ₫

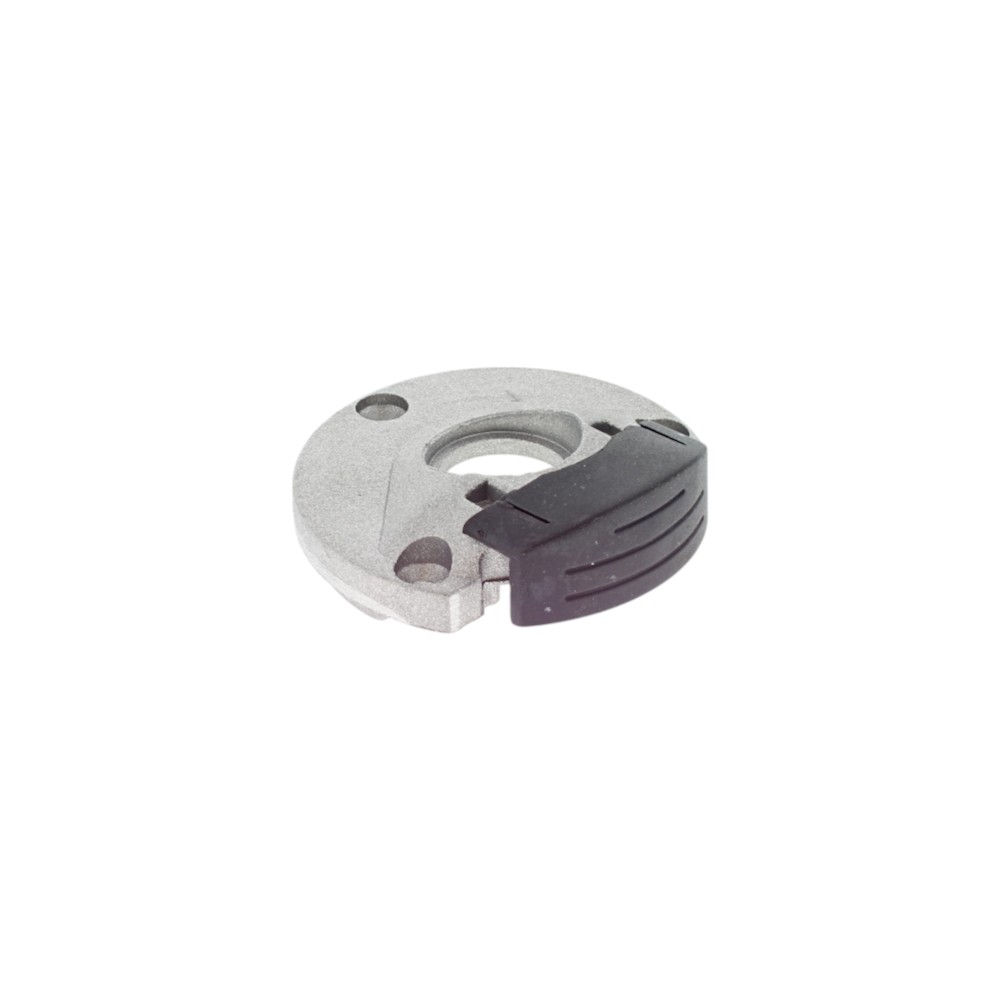

31	326616-04	Khóa Trục Chính DEWALT 326616-04	Còn hàng	694.320 ₫
35	326600-00	Bộ Điều Chỉnh DEWALT 326600-00	Còn hàng	223.740 ₫
36	326265-00	Tỉ Lệ DEWALT 326265-00	Còn hàng	157.410 ₫
37	321118	Vòng Đệm DEWALT 321118	Còn hàng	76.230 ₫
38	323395-14	Bộ Phận Đẩy Lò Xo DEWALT 323395-14	Còn hàng	76.230 ₫
40	326602-00	Chèn DEWALT 326602-00	Còn hàng	97.020 ₫
41	328254-00	Vỏ Máy Thấp Hơn DEWALT 328254-00	Còn hàng	3.511.200 ₫
42	326285-00	Kẹp DEWALT 326285-00	Còn hàng	76.230 ₫
43	570936-00	Vòng Bi DEWALT 570936-00	Còn hàng	517.110 ₫
44	330065-04	Vít DEWALT 330065-04	Còn hàng	76.230 ₫
45	326606-00	Thanh Dẫn Hướng DEWALT 326606-00	Còn hàng	76.230 ₫
45	942931-02	Vít.temp DEWALT 942931-02	Còn hàng	76.230 ₫
46	326294-02	Bánh Răng DEWALT 326294-02	Còn hàng	343.200 ₫
46	942931-01	Vít DEWALT 942931-01	Còn hàng	76.230 ₫
47	868109-00	Vít DEWALT 868109-00	Còn hàng	76.230 ₫
47	326673-00	Vòng Khóa DEWALT 326673-00	Còn hàng	157.410 ₫
49	326273-00	Tấm Chắn Bụi DEWALT 326273-00	Còn hàng	97.020 ₫
50	326599-00	Nắp 21 Mm DEWALT 326599-00	Còn hàng	76.230 ₫
51	326598-01	Tay Cầm Rh DEWALT 326598-01	Còn hàng	97.020 ₫
52	323395-10	Bộ Phận Đẩy Lò Xo DEWALT 323395-10	Còn hàng	76.230 ₫
53	326601-00	Núm Khóa DEWALT 326601-00	Còn hàng	76.230 ₫

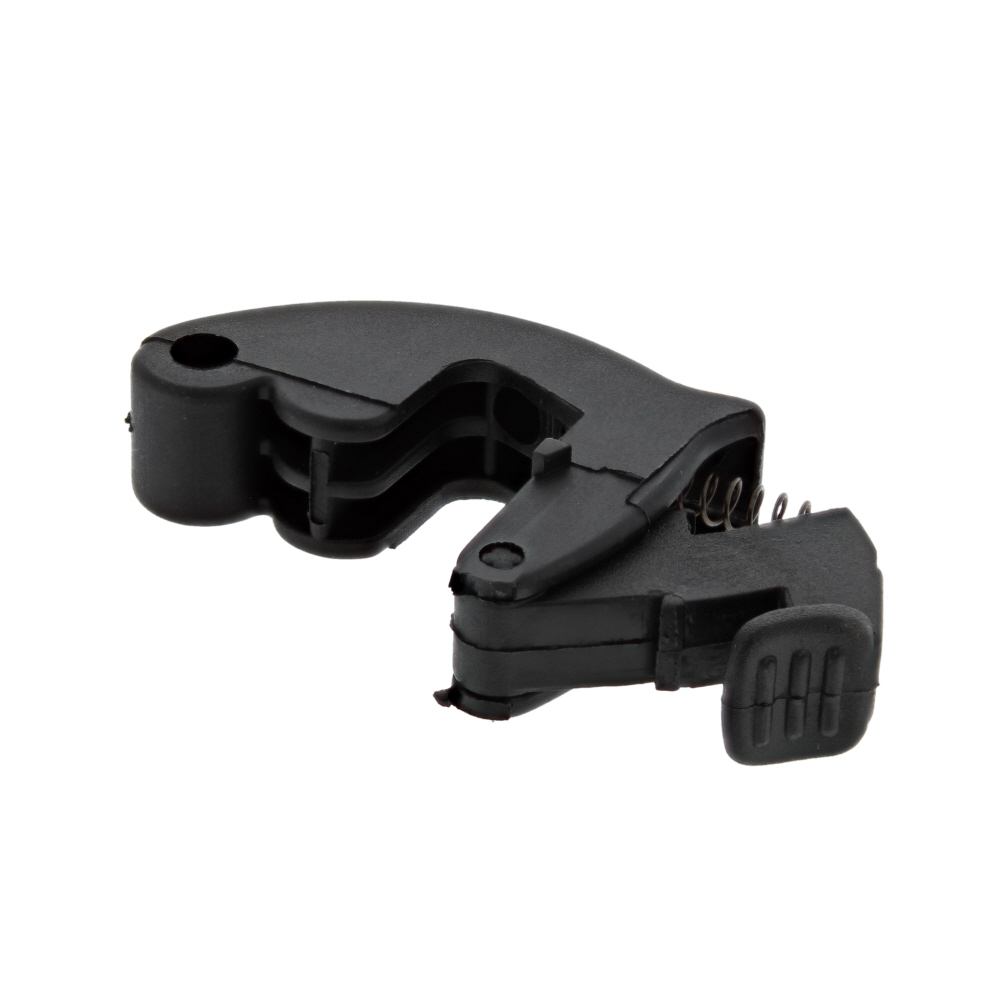

54	328202-01	Bộ Truyền Động DEWALT 328202-01	Còn hàng	76.230 ₫

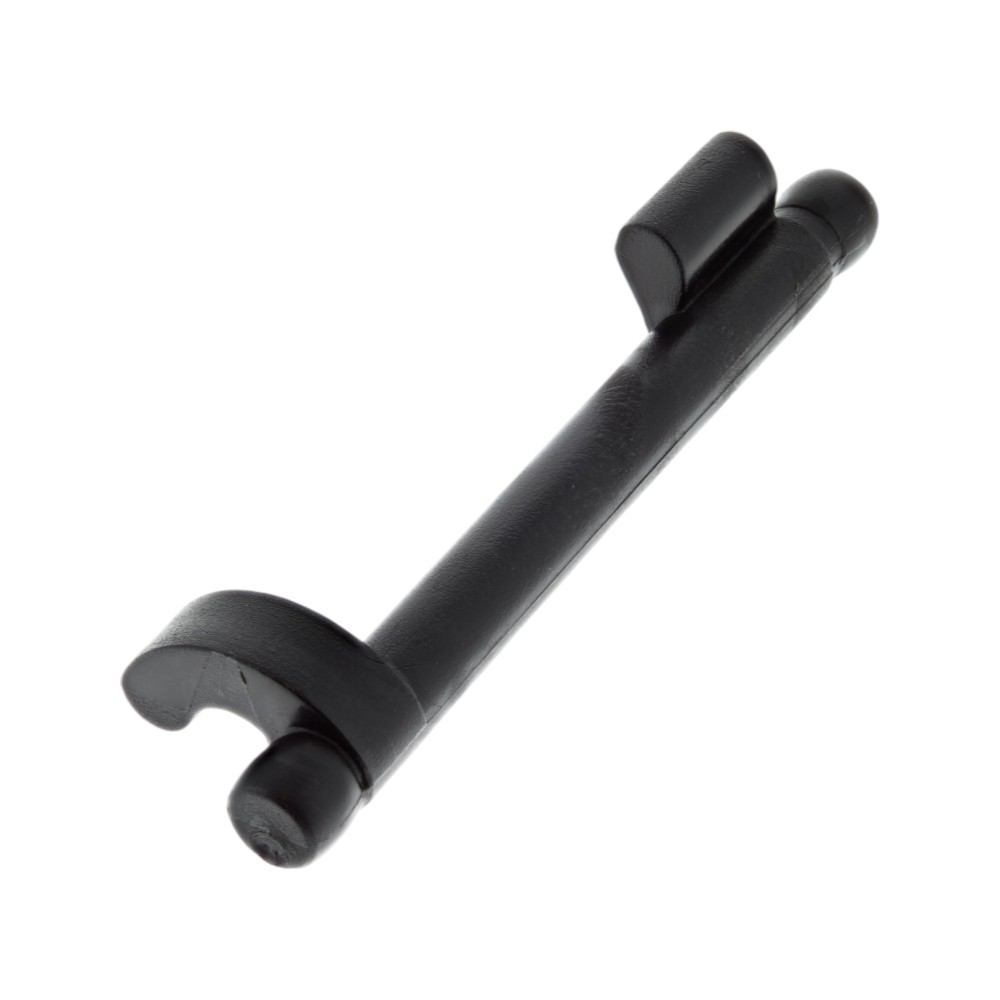

55	326256-00	Đòn Bẩy DEWALT 326256-00	Còn hàng	132.000 ₫
56	949726-05	Hạt DEWALT 949726-05	Còn hàng	76.230 ₫
59	328253-00	Đế Sa DEWALT 328253-00	Còn hàng	3.808.200 ₫
60	326610-00	Vít DEWALT 326610-00	Còn hàng	76.230 ₫
61	327012-00	Lò Xo Vòng Đệm DEWALT 327012-00	Còn hàng	76.230 ₫
66	868082-00	Bộ Phận Đẩy Lò Xo DEWALT 868082-00	Còn hàng	132.000 ₫
66	326662-00	Tháp Pháo DEWALT 326662-00	Còn hàng	280.830 ₫
67	945121-00	Vít.temp DEWALT 945121-00	Còn hàng	132.000 ₫
68	326270-00	Tấm Đế DEWALT 326270-00	Còn hàng	901.560 ₫
69	324821-00	Vòng Kẹp DEWALT 324821-00	Còn hàng	76.230 ₫
71	249090-00	Thanh Dẫn Hướng DEWALT 249090-00	Còn hàng	97.020 ₫
71	328788-00	Thanh Dẫn Hướng DEWALT 328788-00	Còn hàng	223.740 ₫
72	328784-00	Hàng Rào DEWALT 328784-00	Còn hàng	517.110 ₫
73	328786-00	Khí Thải DEWALT 328786-00	Còn hàng	343.200 ₫
73	868080-00	Thanh DEWALT 868080-00	Còn hàng	132.990 ₫
74	330016-01	Vòng Đệm DEWALT 330016-01	Còn hàng	109.890 ₫
76	326573-02	Cánh Vít DEWALT 326573-02	Còn hàng	108.240 ₫
77	330016-02	Vòng Đệm DEWALT 330016-02	Còn hàng	76.230 ₫
78	326237-00	Dấu Ngoặc DEWALT 326237-00	Còn hàng	580.800 ₫
78	328785-00	Dấu Ngoặc DEWALT 328785-00	Còn hàng	181.500 ₫
79	323395-21	Bộ Phận Đẩy Lò Xo DEWALT 323395-21	Còn hàng	76.230 ₫
80	942918-00	Mục Lục DEWALT 942918-00	Còn hàng	76.230 ₫
81	326239-00	Bộ Điều Chỉnh DEWALT 326239-00	Còn hàng	181.500 ₫
82	579510-00	Thanh DEWALT 579510-00	Còn hàng	181.500 ₫
83	31351301	Cờ Lê DEWALT 31351301	Còn hàng	223.740 ₫
84	326276-03	Thanh Dẫn Hướng Bush DEWALT 326276-03	Còn hàng	580.800 ₫
85	911141	Vít DEWALT 911141	Còn hàng	76.230 ₫
86	949877-01	Tụ Điện DEWALT 949877-01	Còn hàng	76.230 ₫
88	326300-00	Núm Sa DEWALT 326300-00	Còn hàng	517.110 ₫
89	326313-01	Che Phủ DEWALT 326313-01	Còn hàng	580.800 ₫
91	323395-22	Bộ Phận Đẩy Lò Xo DEWALT 323395-22	Còn hàng	76.230 ₫
92	323711-26	Vòng Chữ O DEWALT 323711-26	Còn hàng	76.230 ₫
98	328592-00	Bộ Chuyển Đổi DEWALT 328592-00	Còn hàng	76.230 ₫
99	326309-01	Giá Đỡ DEWALT 326309-01	Còn hàng	764.280 ₫
129	324006-00	Vít DEWALT 324006-00	Còn hàng	76.230 ₫

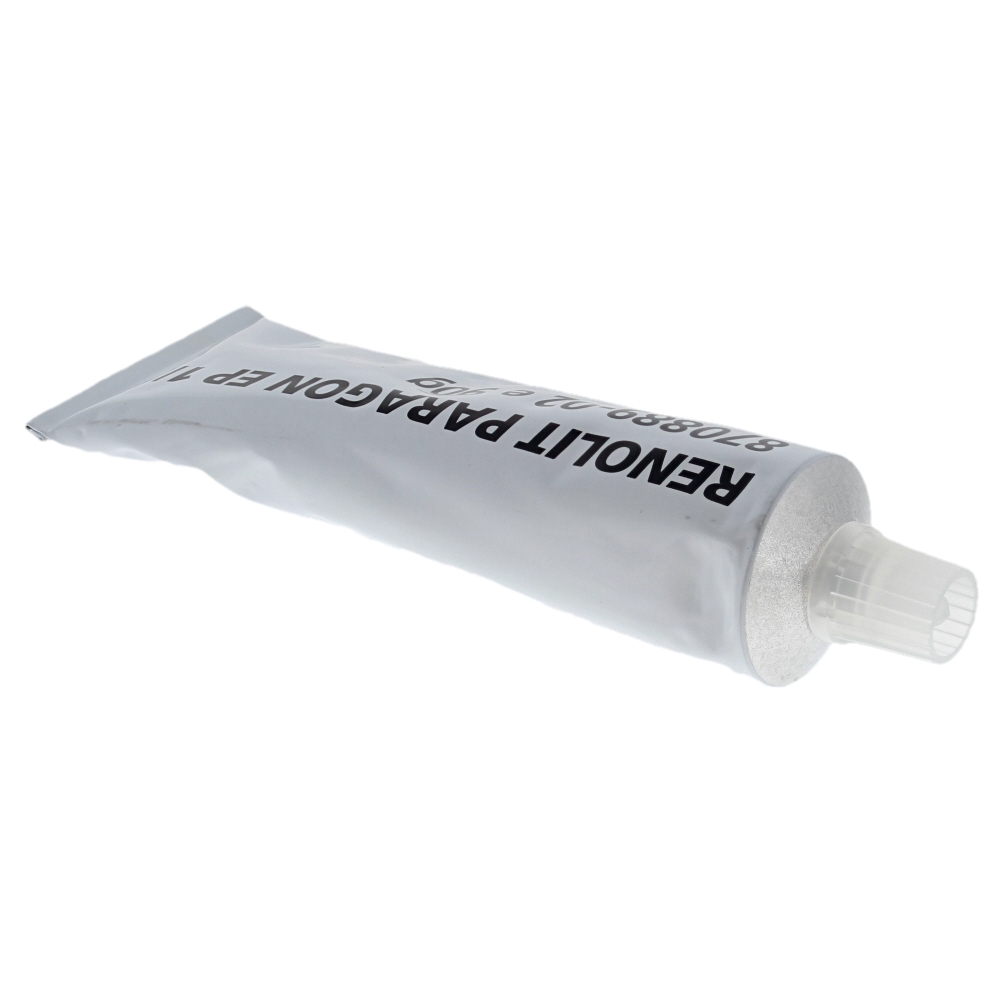

800	870889-02	Mỡ 90 Gms DEWALT 870889-02	Còn hàng	727.980 ₫
838	559585-98	S.t.assembly Jig DEWALT 559585-98	Còn hàng	3.214.200 ₫

Mô tả

Sơ đồ Lắp ráp chính cho DeWalt DW621-220

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
