Sơ đồ Lắp ráp chính cho DeWalt DW625E

Name: Sơ đồ Lắp ráp chính cho DeWalt DW625E
Brand: DEWALT
SKU: Sodo00459

Thương hiệu: DEWALT

Mã sản phẩm: Sodo00459

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
	N110359	Bạc đạn máy mài góc D28000, D28409, D28413, D28490, D28491, D28700, D28715, DCG412D2 DEWALT ,N110359	Còn hàng	Giá gốc là: 20.000 ₫.Giá hiện tại là: 19.600 ₫.
1	N431794	Phần Ứng 115v DEWALT N431794	Còn hàng	5.174.400 ₫
1	N431792	Phần Ứng 230v DEWALT N431792	Còn hàng	5.174.400 ₫
2	N431793	Dòng Điện 230v DEWALT N431793	Còn hàng	2.799.720 ₫
2	N431795	Trường 115v DEWALT N431795	Còn hàng	2.799.720 ₫
4	869368-01	Cặp Chổi 115v DEWALT 869368-01	Còn hàng	764.280 ₫

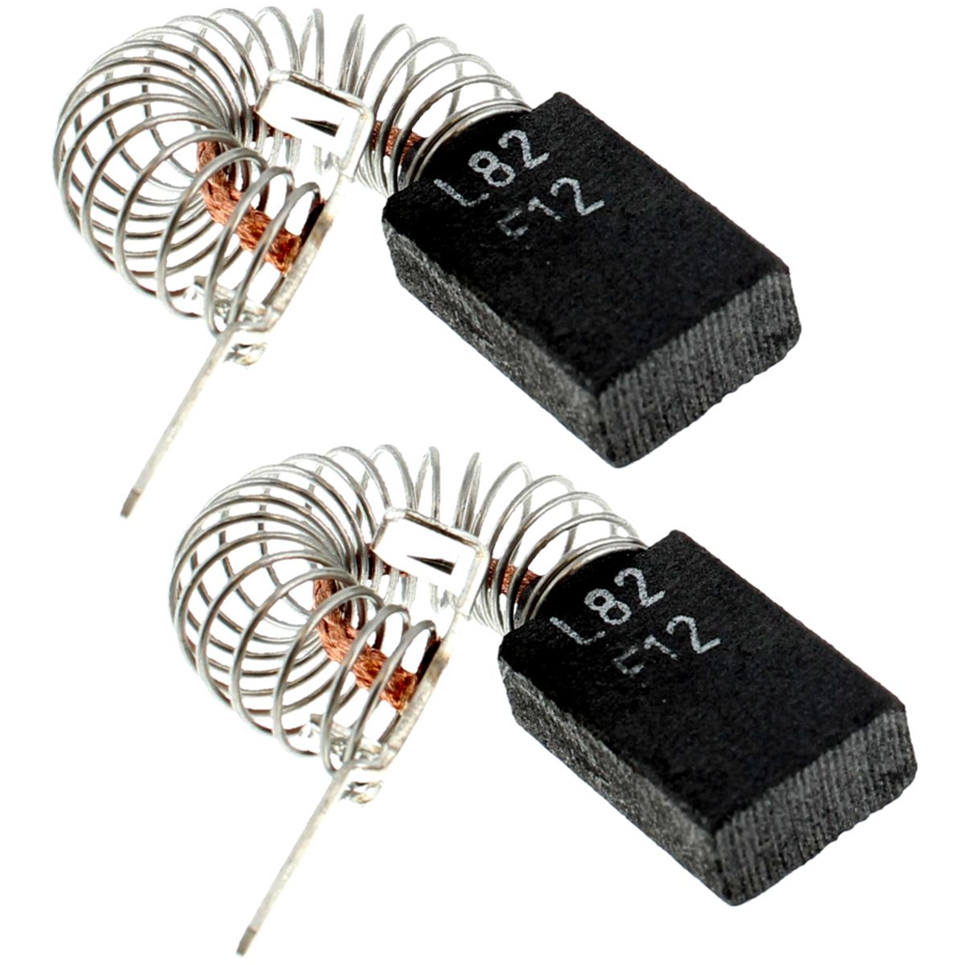

4	869368-00	Cặp Chổi 230v DEWALT 869368-00	Còn hàng	876.150 ₫
5	325612-03	Dây Nguồn (m/phích Cắm) 240v DEWALT 325612-03	Còn hàng	948.750 ₫
5	248488-13	Dây Nguồn (m/plug) DEWALT 248488-13	Còn hàng	2.799.720 ₫

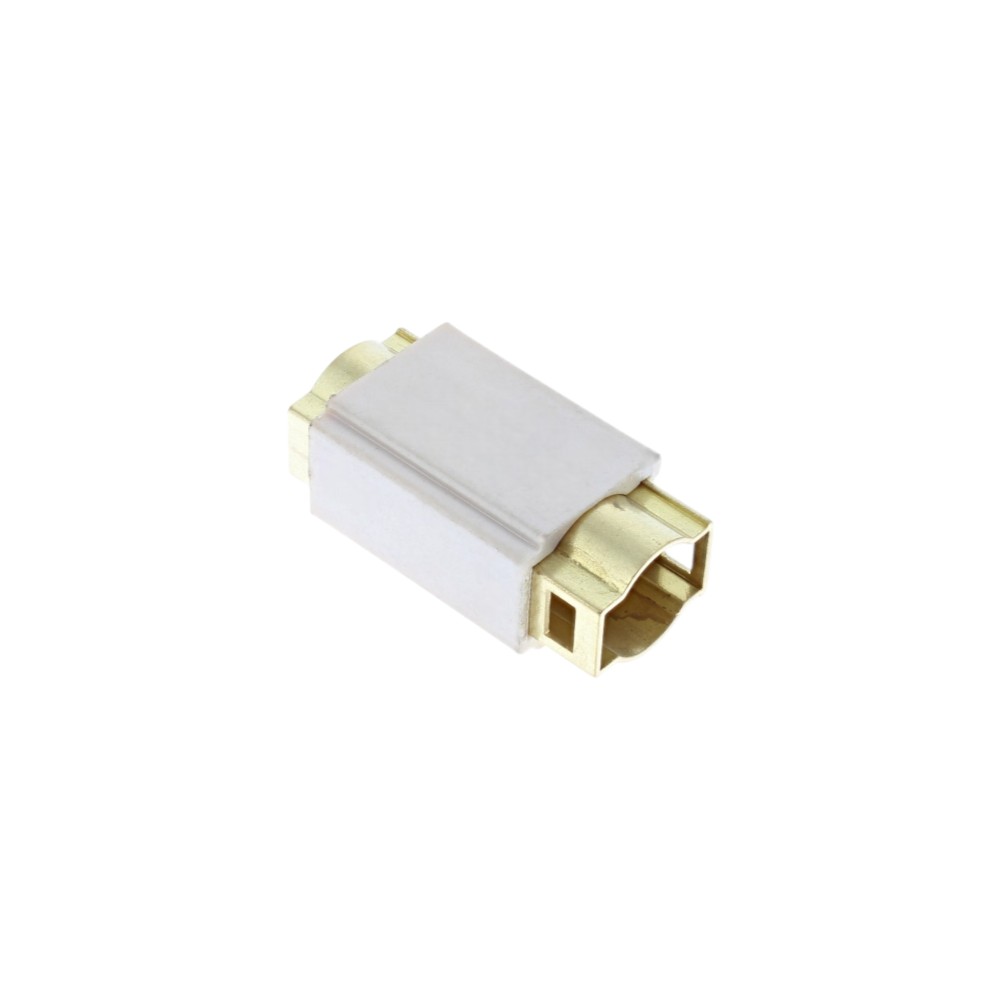

6	760208-00	Brushbox Sa DEWALT 760208-00	Còn hàng	476.520 ₫
6	942277-00	Tấm Bảo Vệ DEWALT 942277-00	Còn hàng	76.230 ₫
8	N410361	Động Cơ Vỏ Máy DEWALT N410361	Còn hàng	1.226.610 ₫
9	N426130	Chì Vàng DEWALT N426130	Còn hàng	76.230 ₫
10	868129-04	Chì 95mm Màu Đỏ DEWALT 868129-04	Còn hàng	76.230 ₫
11	868145-00	Đòn Bẩy DEWALT 868145-00	Còn hàng	97.020 ₫

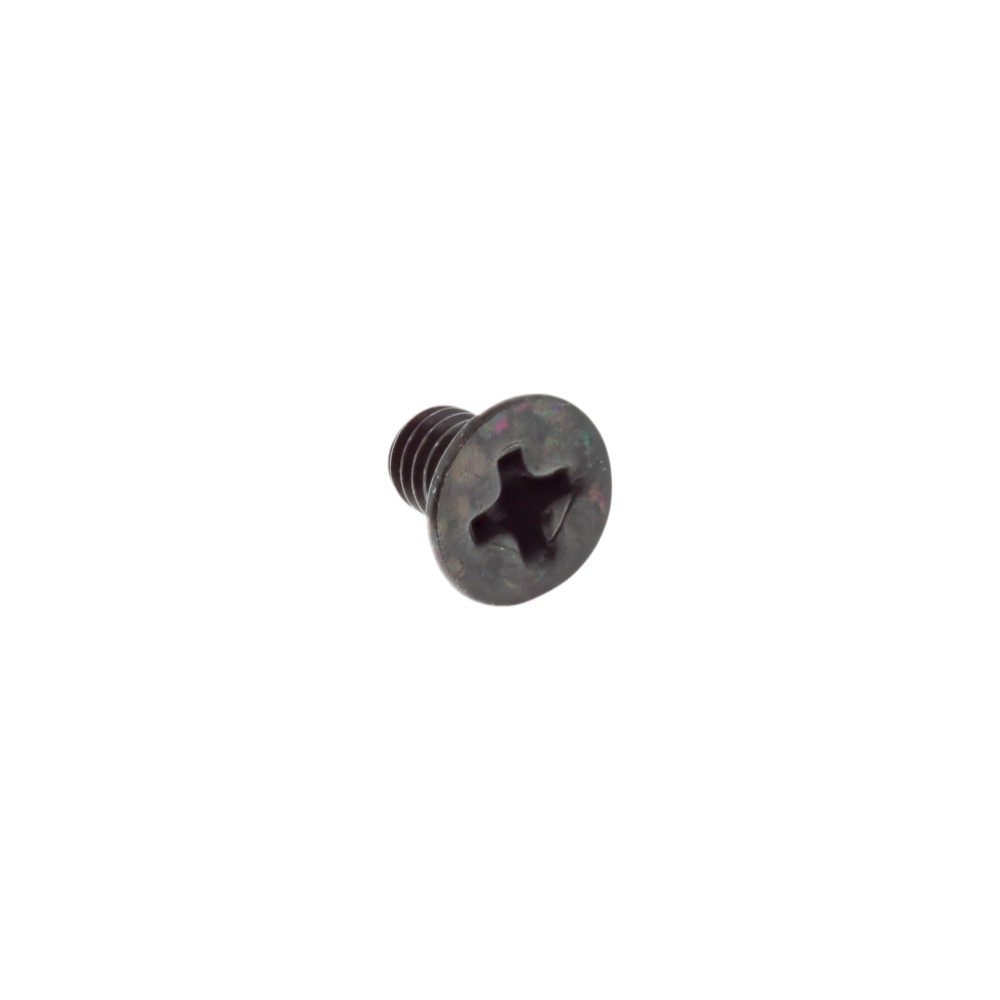

12	249412-10	Vít DEWALT 249412-10	Còn hàng	132.000 ₫
13	868123-00	Thanh Trượt DEWALT 868123-00	Còn hàng	280.830 ₫
14	868133-00	Kẹp DEWALT 868133-00	Còn hàng	108.240 ₫
18	249220-00	Vít DEWALT 249220-00	Còn hàng	76.230 ₫
19	860083-02	Nut	Còn hàng	76.230 ₫
19	720703-00	Tấm Bảo Vệ DEWALT 720703-00	Còn hàng	76.230 ₫
20	249424-24	Vít DEWALT 249424-24	Còn hàng	76.230 ₫
21	930248-00	Vòng Đệm DEWALT 930248-00	Còn hàng	76.230 ₫
23	248180-00	Kẹp Cáp DEWALT 248180-00	Còn hàng	76.230 ₫
24	868129-02	Chì 80mm Màu Đỏ DEWALT 868129-02	Còn hàng	97.020 ₫
26	248395-00	Hỗ Trợ Lh DEWALT 248395-00	Còn hàng	76.230 ₫
27	248394-00	Hỗ Trợ Rh DEWALT 248394-00	Còn hàng	76.230 ₫
28	720664-00	Quả Bóng DEWALT 720664-00	Còn hàng	76.230 ₫
30	761225-02	Hạt DEWALT 761225-02	Còn hàng	76.230 ₫
31	248934-00	Vít DEWALT 248934-00	Còn hàng	76.230 ₫
32	N110359	mang	Còn hàng	160.050 ₫
32	N388121	Quạt Chắn Gió DEWALT N388121	Còn hàng	223.740 ₫
33	N388100	Cái Quạt DEWALT N388100	Còn hàng	280.830 ₫
34	868127-02	Khoảng Cách DEWALT 868127-02	Còn hàng	76.230 ₫
35	942906-00	Đòn Bẩy DEWALT 942906-00	Còn hàng	181.500 ₫
37	942909-00	Bộ Phận Đẩy Lò Xo DEWALT 942909-00	Còn hàng	76.230 ₫
37	249424-02	Vít DEWALT 249424-02	Còn hàng	109.890 ₫
38	868204-00	Vít DEWALT 868204-00	Còn hàng	374.880 ₫
41	329836-00	Ống Lót DEWALT 329836-00	Còn hàng	76.230 ₫
41	860073-01	Washer	Còn hàng	76.230 ₫
42	942898-00	Vỏ Máy Thấp Hơn DEWALT 942898-00	Còn hàng	3.214.200 ₫
43	860094-10	Vít DEWALT 860094-10	Còn hàng	76.230 ₫
44	868150-00	Hạt DEWALT 868150-00	Còn hàng	157.410 ₫
45	942910-00	Bộ Điều Chỉnh Độ Sâu DEWALT 942910-00	Còn hàng	223.740 ₫
45	942931-02	Vít.temp DEWALT 942931-02	Còn hàng	76.230 ₫
46	868122-00	Giá Đỡ DEWALT 868122-00	Còn hàng	449.130 ₫
46	942931-01	Vít DEWALT 942931-01	Còn hàng	76.230 ₫
47	249281-00	Thang Đo Độ Sâu Khi Lặn DEWALT 249281-00	Còn hàng	76.230 ₫
47	942931-00	Vít DEWALT 942931-00	Còn hàng	76.230 ₫
48	761243-05	Bánh Răng DEWALT 761243-05	Còn hàng	181.500 ₫

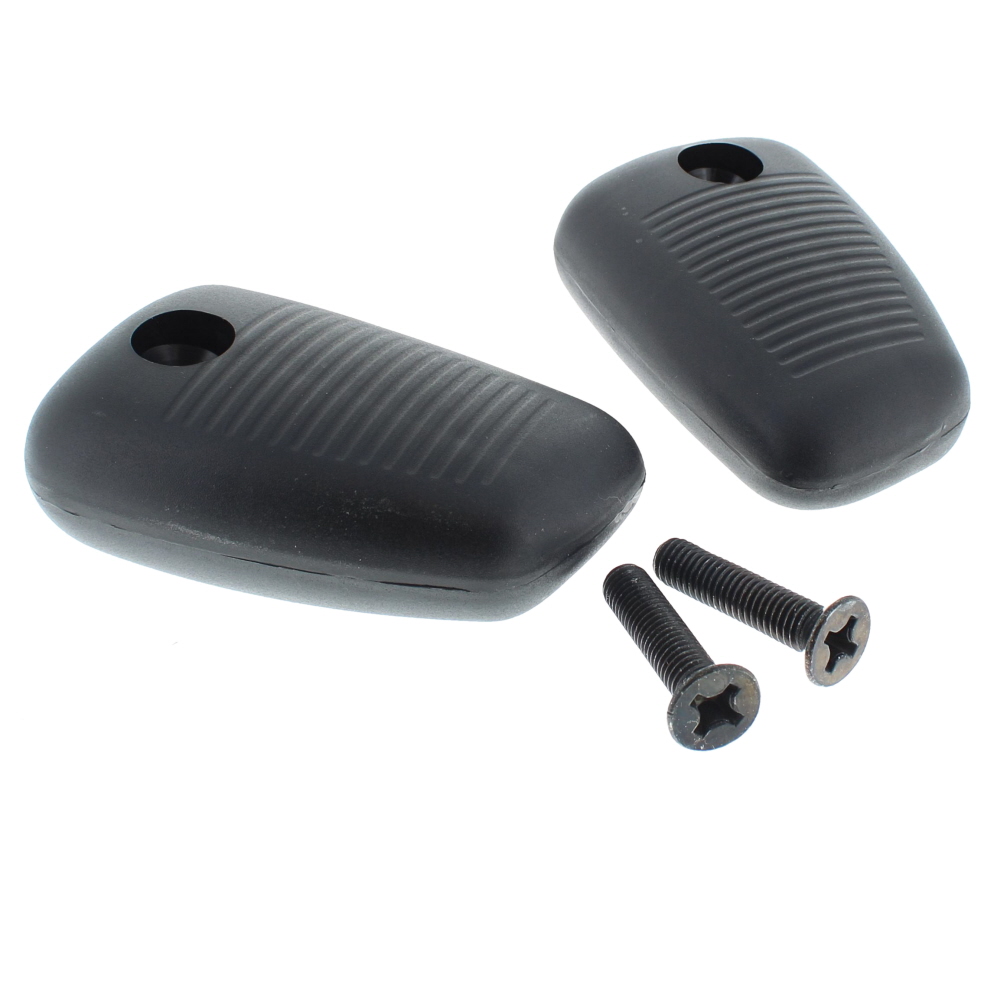

49	869355-00	Tay Cầm DEWALT 869355-00	Còn hàng	729.960 ₫
50	868119-00	Đĩa DEWALT 868119-00	Còn hàng	76.230 ₫
51	939840-05	Cánh Vít DEWALT 939840-05	Còn hàng	132.990 ₫
52	942912-00	Bộ Phận Đẩy Lò Xo DEWALT 942912-00	Còn hàng	76.230 ₫
53	860205-04	Vít DEWALT 860205-04	Còn hàng	128.040 ₫

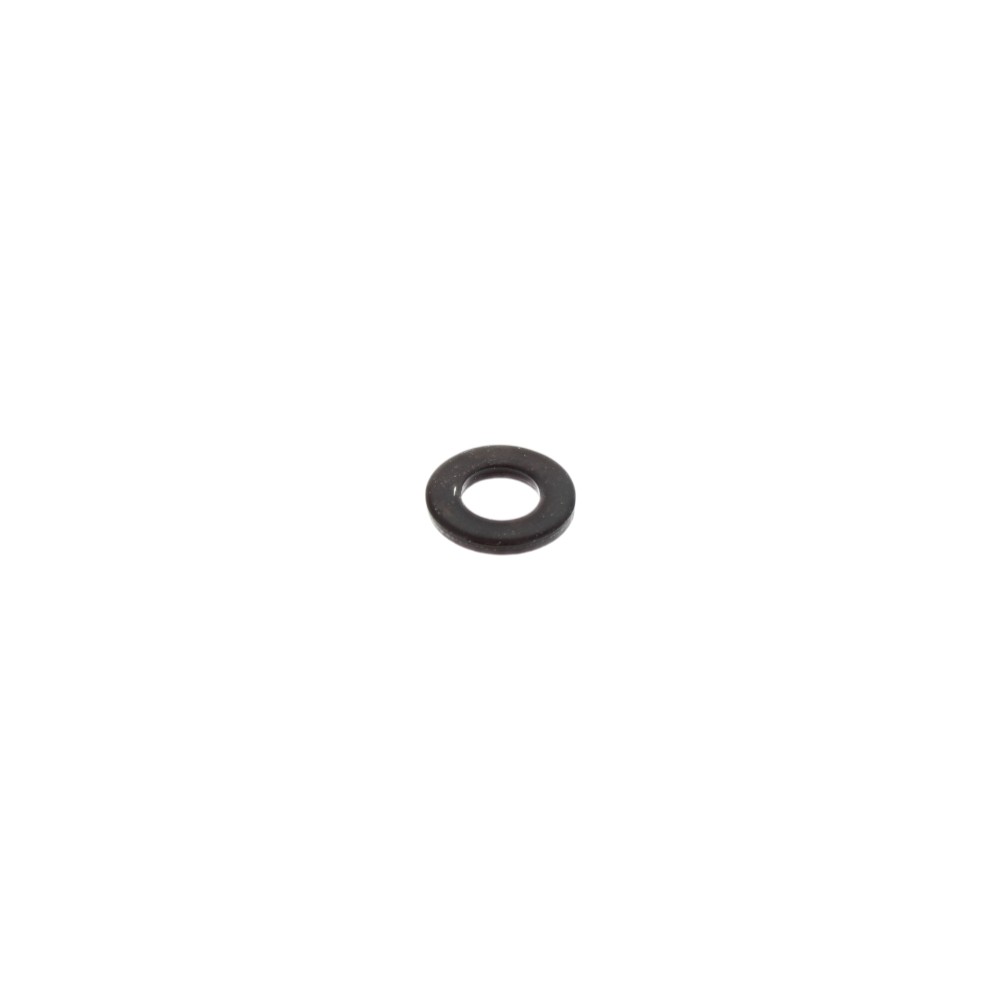

53	249221-00	Vòng Đệm M6 DEWALT 249221-00	Còn hàng	132.000 ₫
54	942911-00	Hạt DEWALT 942911-00	Còn hàng	343.200 ₫

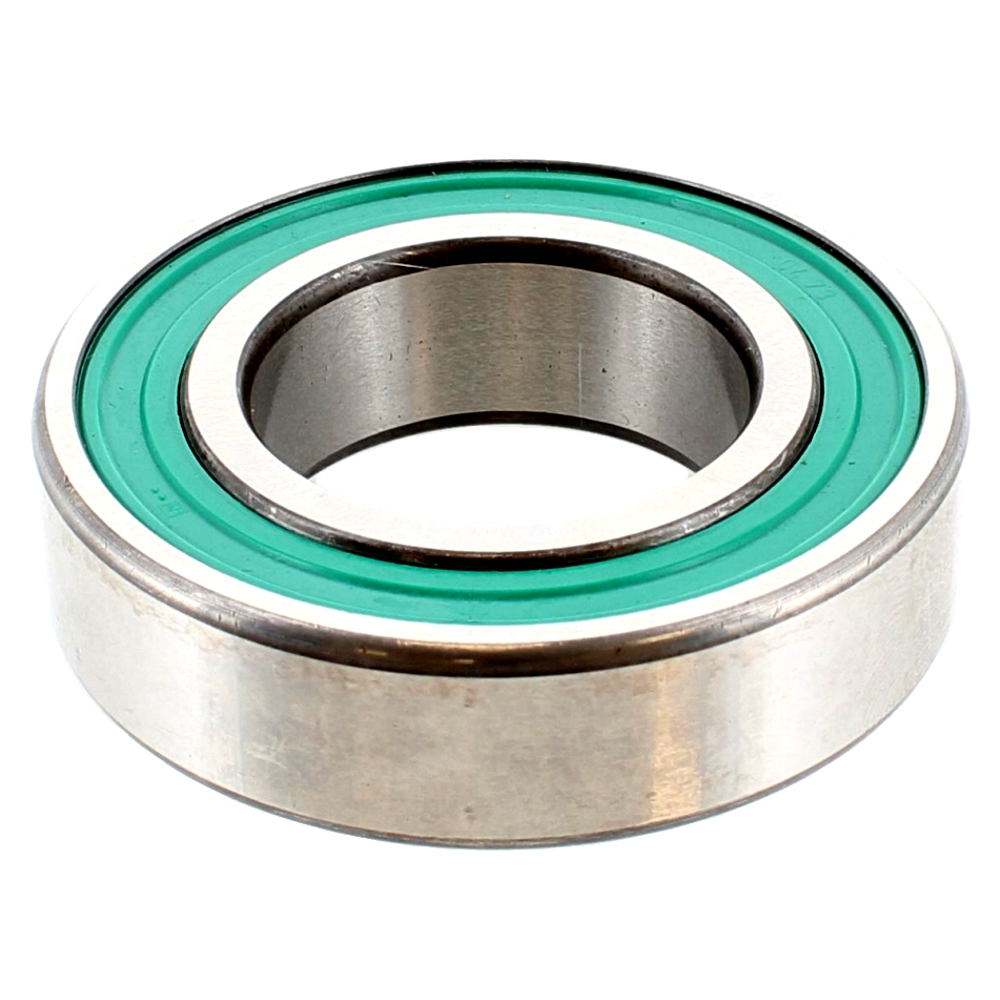

55	868132-03	Vòng Bi DEWALT 868132-03	Còn hàng	528.000 ₫

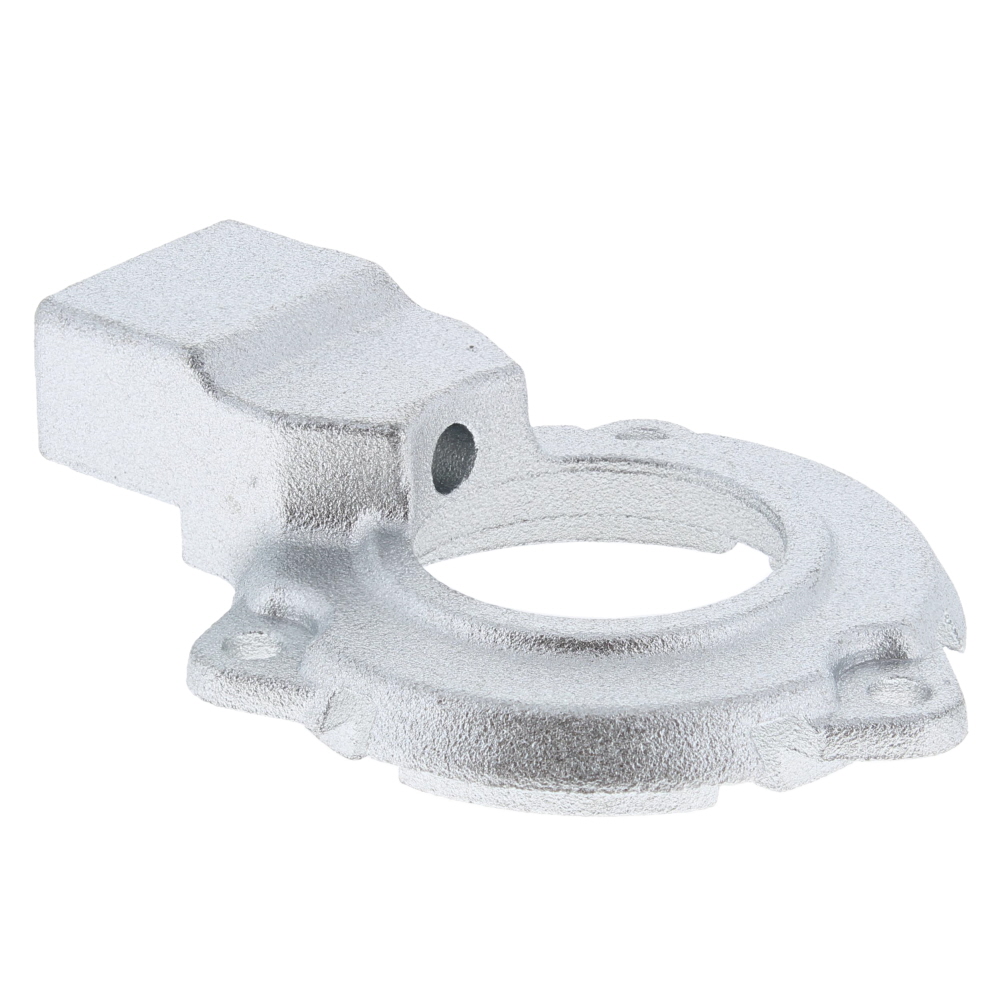

56	942900-03	Kẹp DEWALT 942900-03	Còn hàng	374.880 ₫

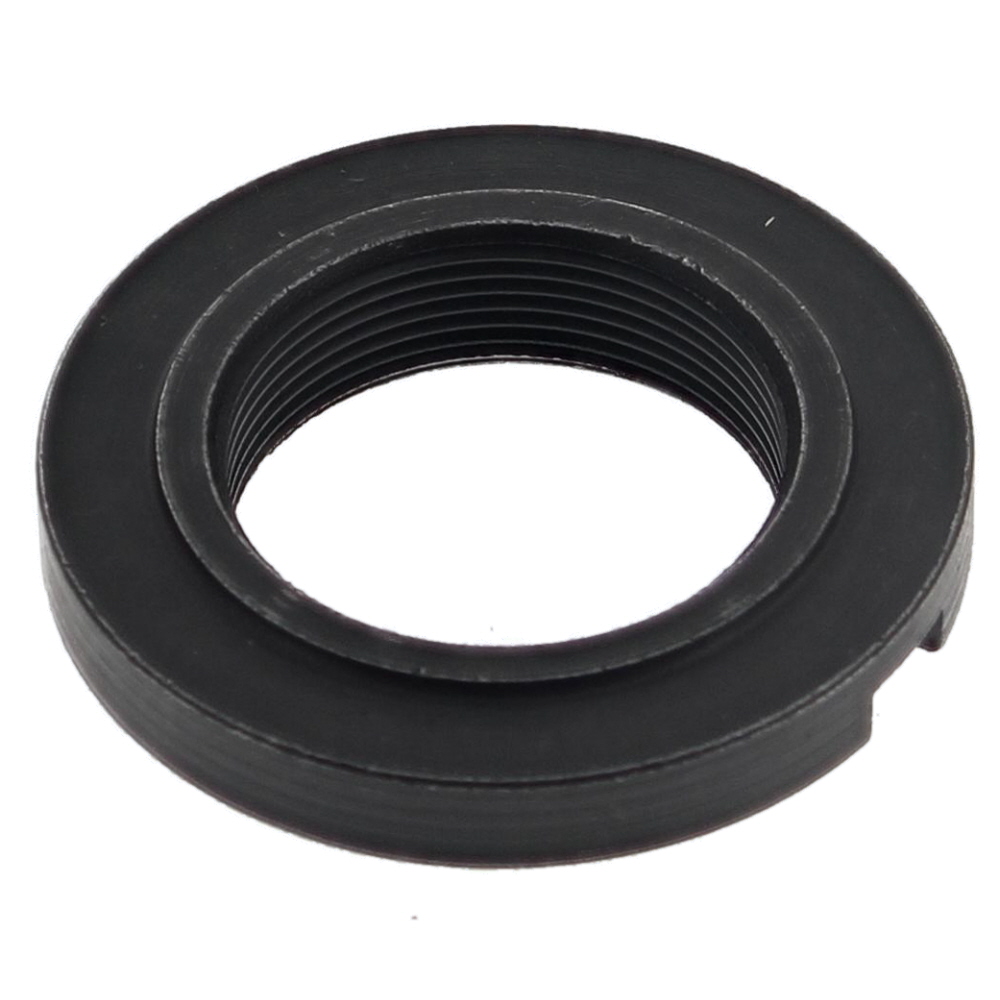

58	942901-00	Đai Ốc Khóa DEWALT 942901-00	Còn hàng	382.470 ₫

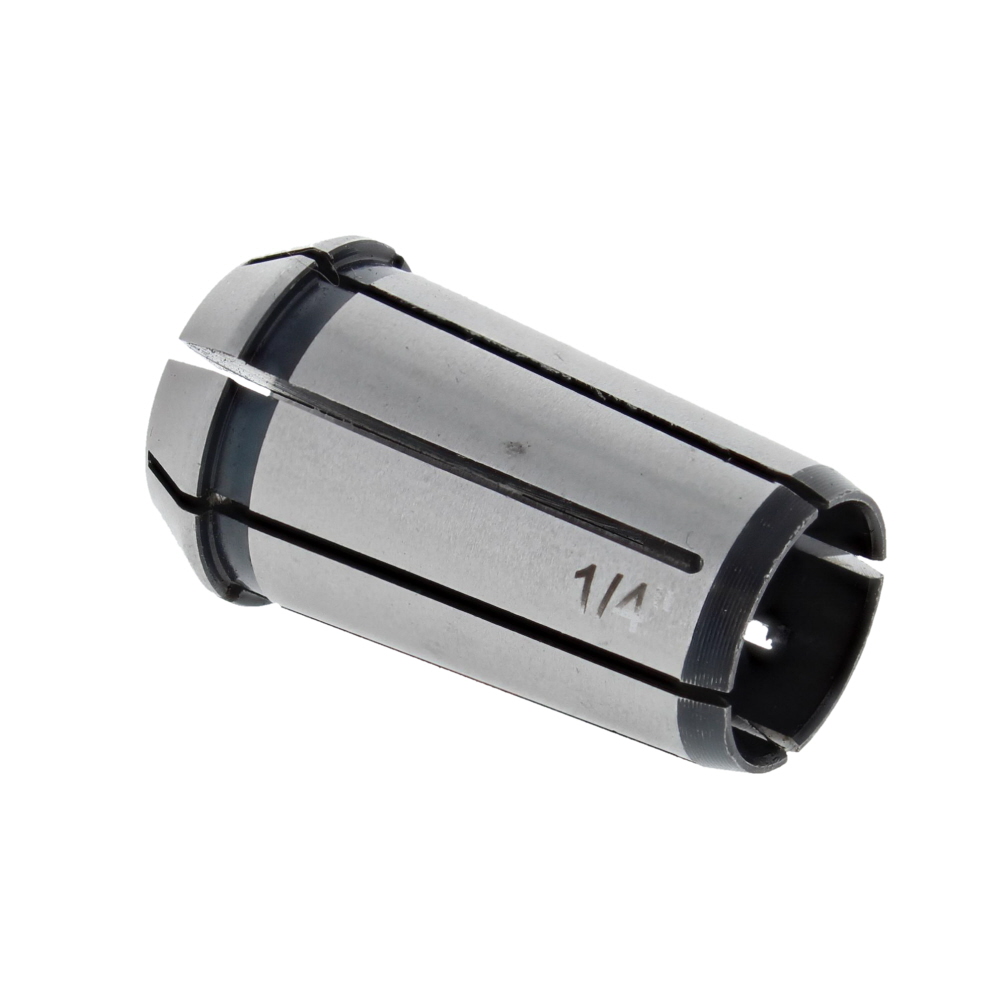

59	868149-00	Collet DEWALT 868149-00	Còn hàng	901.560 ₫

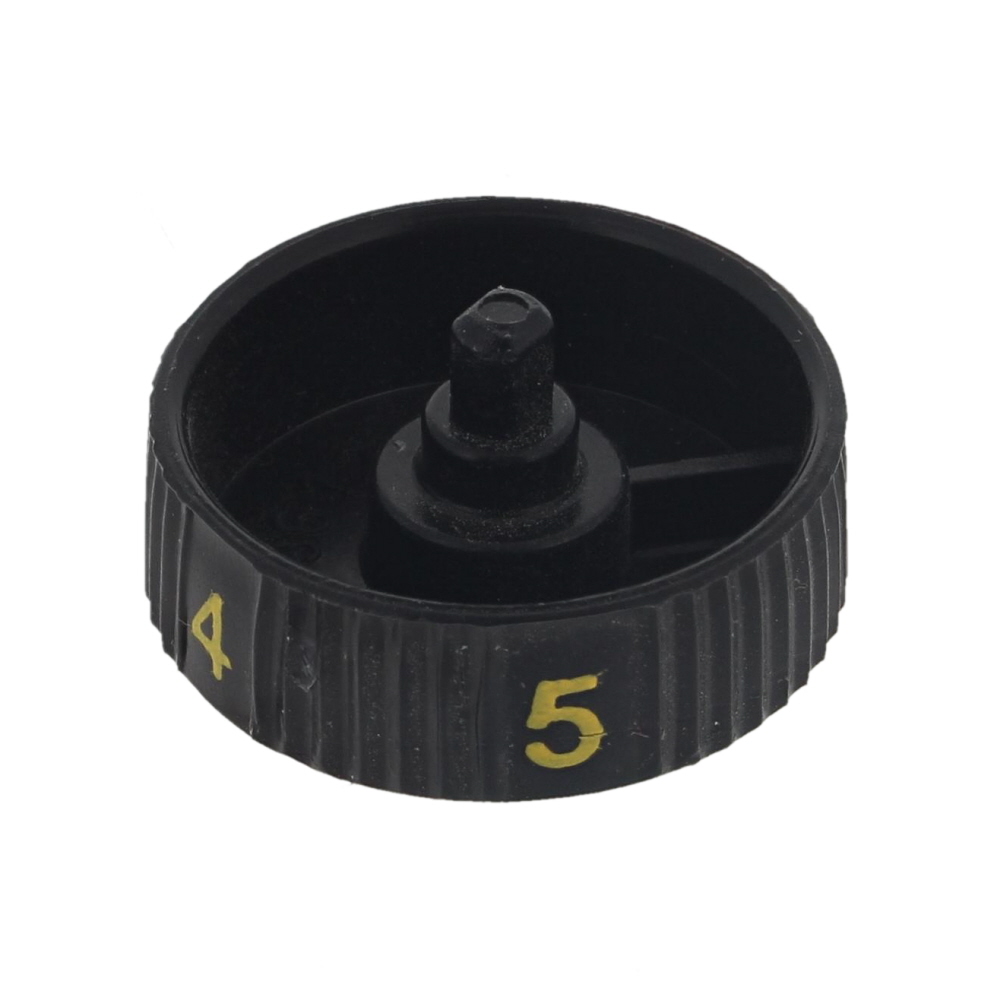

60	249067-01	Bánh Xe DEWALT 249067-01	Còn hàng	223.740 ₫

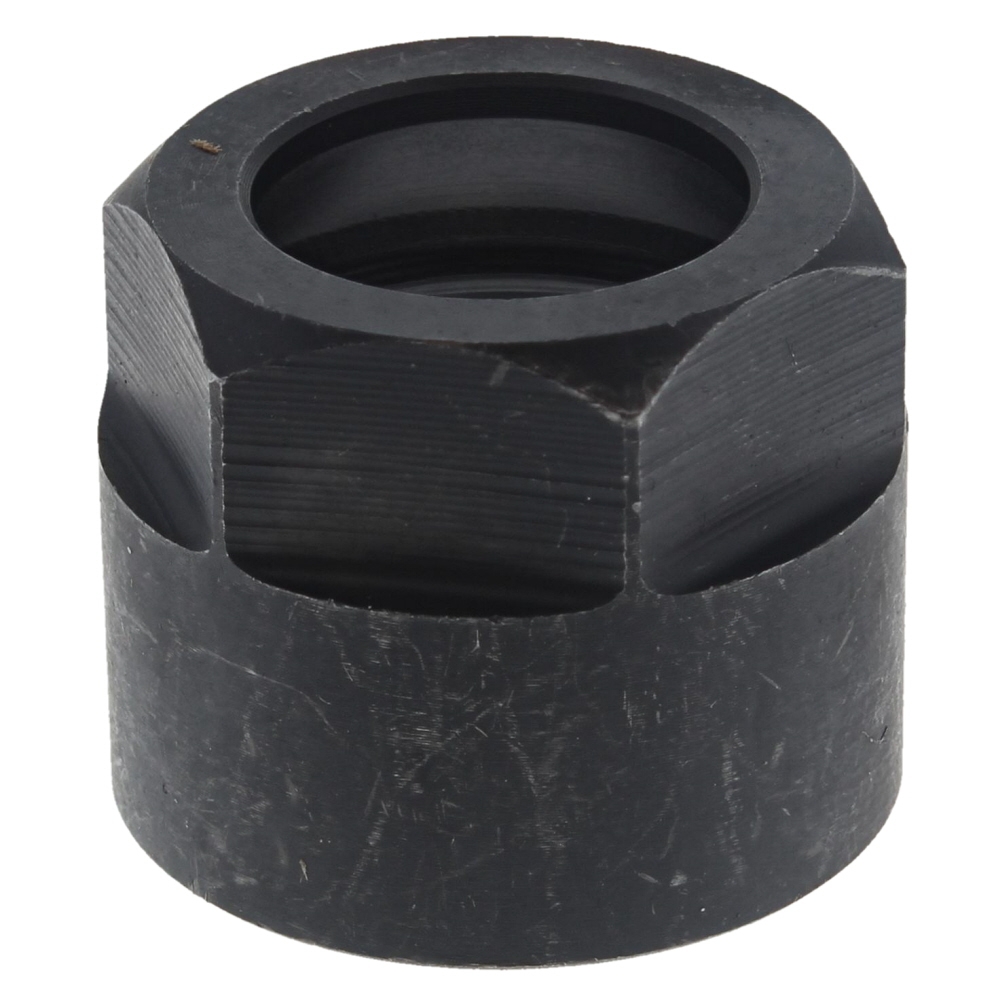

60	942893-01	Đai Ốc Kẹp DEWALT 942893-01	Còn hàng	384.780 ₫
61	868115-00	Bộ Phận Đẩy Lò Xo DEWALT 868115-00	Còn hàng	76.230 ₫
61	327012-00	Lò Xo Vòng Đệm DEWALT 327012-00	Còn hàng	76.230 ₫
62	868566-01	Thanh DEWALT 868566-01	Còn hàng	76.230 ₫
63	868124-01	Ống Kính DEWALT 868124-01	Còn hàng	97.020 ₫
64	868113-00	Bộ Phận Đẩy Lò Xo DEWALT 868113-00	Còn hàng	76.230 ₫

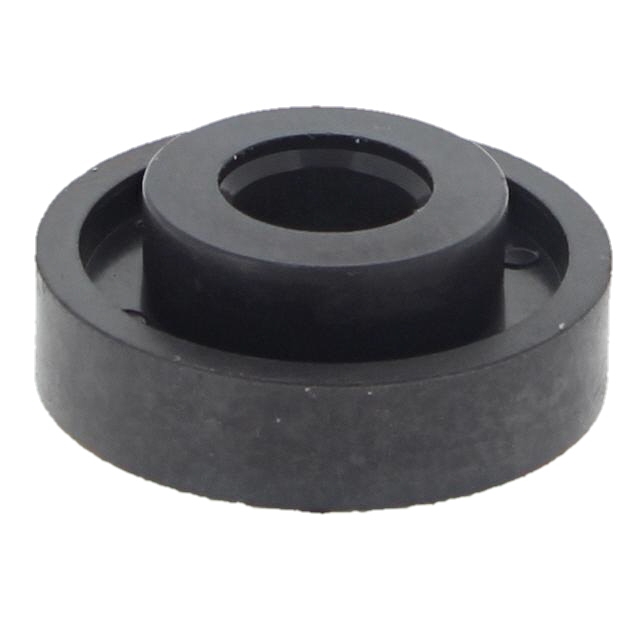

65	868141-00	Mảnh Cực Nam Châm DEWALT 868141-00	Còn hàng	382.470 ₫
65	868125-00	Vít DEWALT 868125-00	Còn hàng	223.740 ₫
66	868082-00	Bộ Phận Đẩy Lò Xo DEWALT 868082-00	Còn hàng	132.000 ₫
66	326662-00	Tháp Pháo DEWALT 326662-00	Còn hàng	280.830 ₫
78	329820-49	Đế Sa DEWALT 329820-49	Còn hàng	3.659.700 ₫
80	942918-00	Mục Lục DEWALT 942918-00	Còn hàng	76.230 ₫

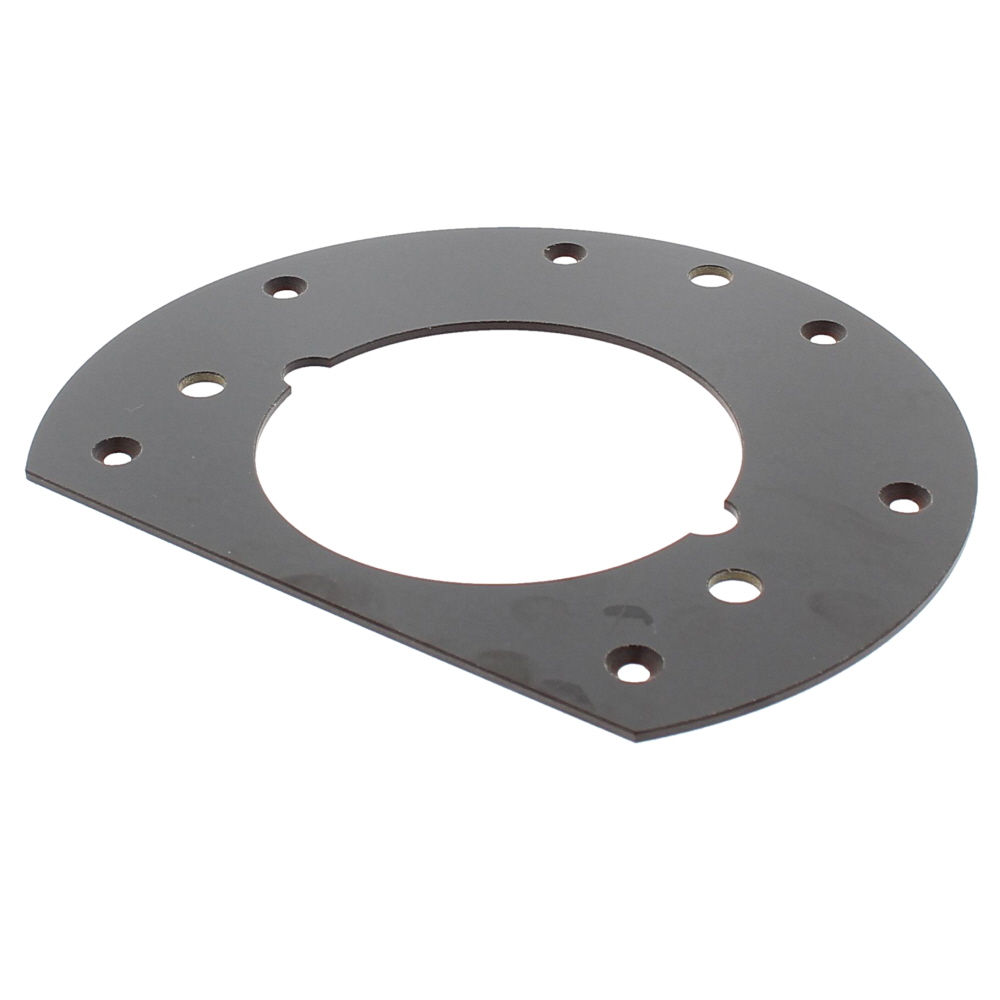

80	328645-00	Tấm Đế DEWALT 328645-00	Còn hàng	610.500 ₫
82	942917-00	Vít.đặc Biệt DEWALT 942917-00	Còn hàng	1.163.580 ₫

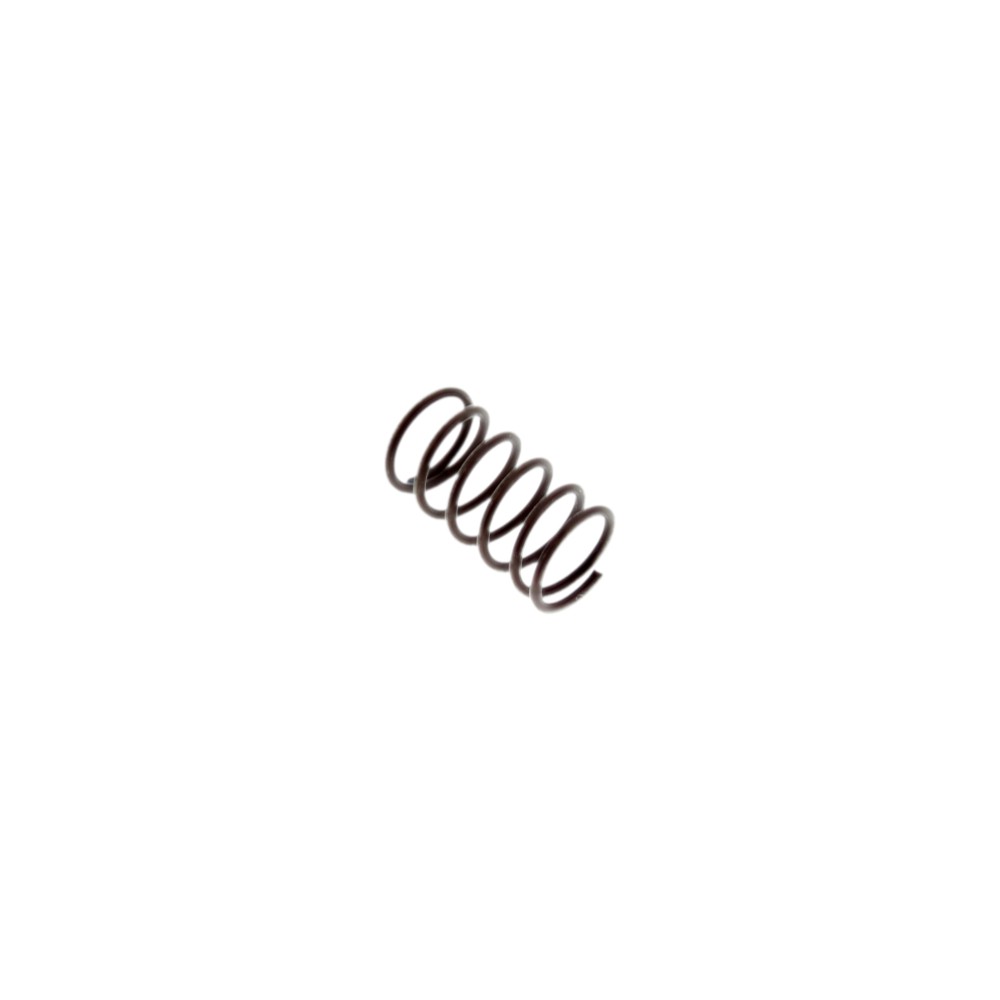

83	942904-00	Bộ Phận Đẩy Lò Xo DEWALT 942904-00	Còn hàng	109.890 ₫
84	326966-00	Thanh 10mm X 300mm DEWALT 326966-00	Còn hàng	396.660 ₫

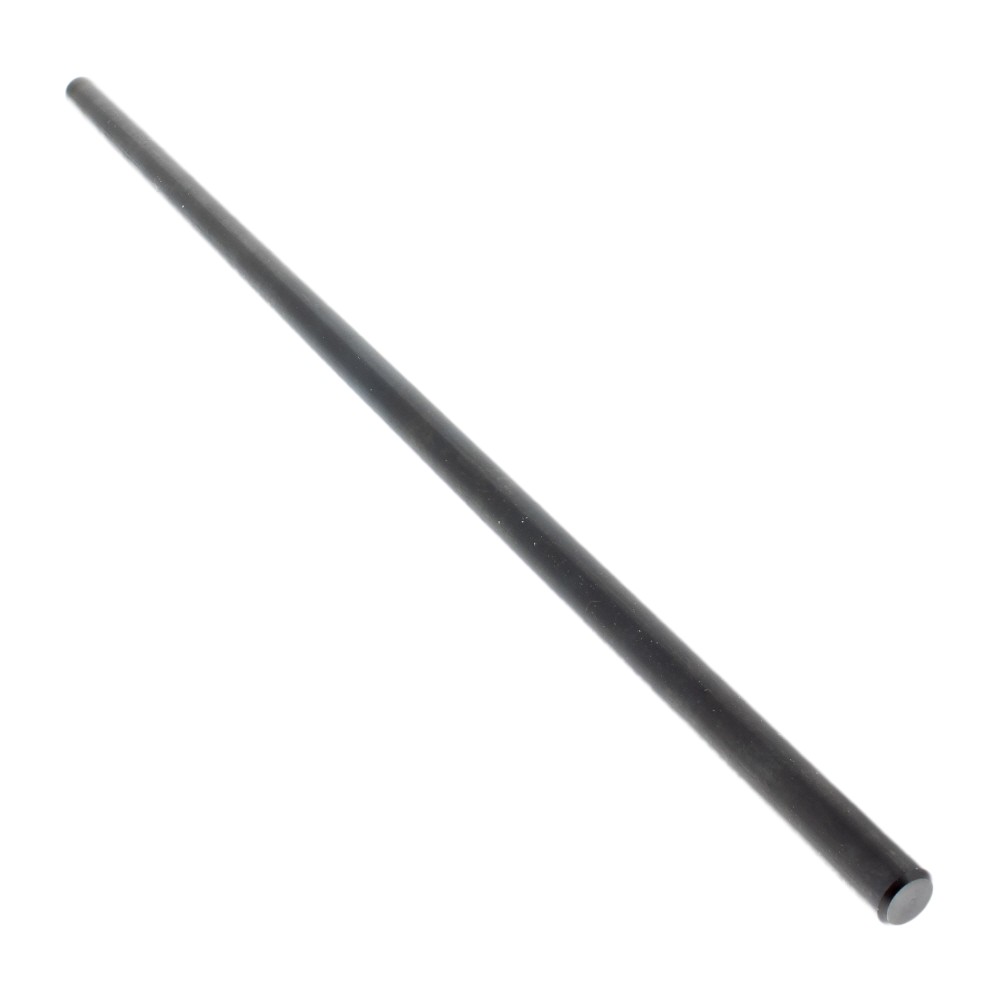

84	868147-01	Thanh DEWALT 868147-01	Còn hàng	512.820 ₫
86	942915-00	Thanh Dẫn Hướng DEWALT 942915-00	Còn hàng	76.230 ₫

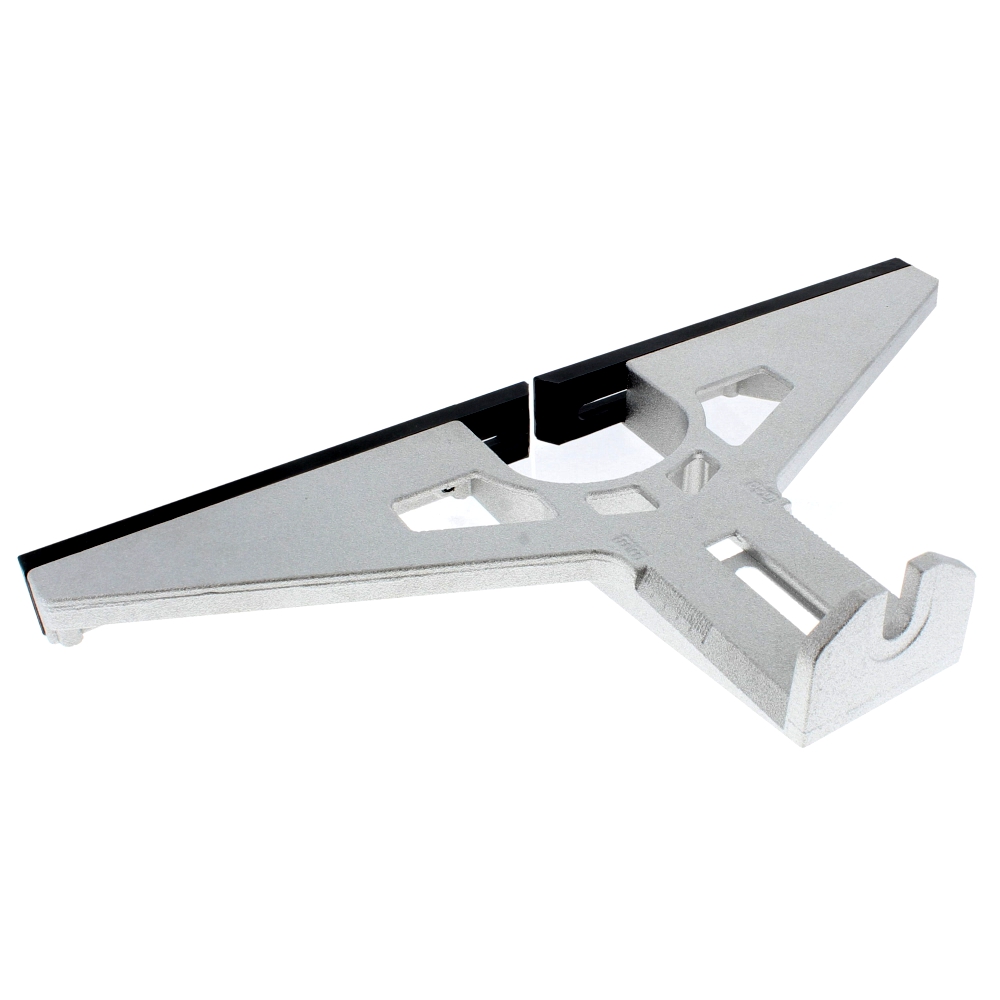

87	948581-01	Hàng Rào Sa DEWALT 948581-01	Còn hàng	1.163.580 ₫
89	869361-00	Tụ Điện DEWALT 869361-00	Còn hàng	223.740 ₫

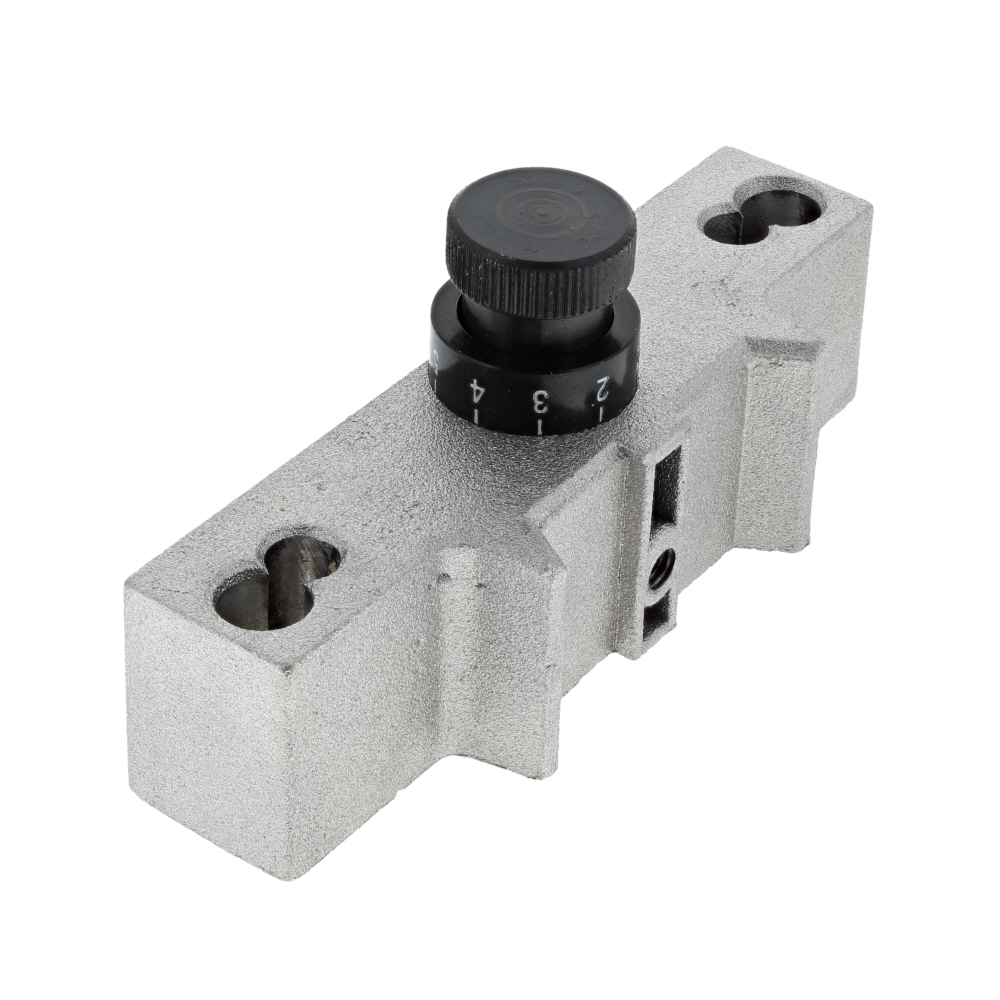

91	948582-01	Lò Xo Giữ Sa DEWALT 948582-01	Còn hàng	1.655.940 ₫

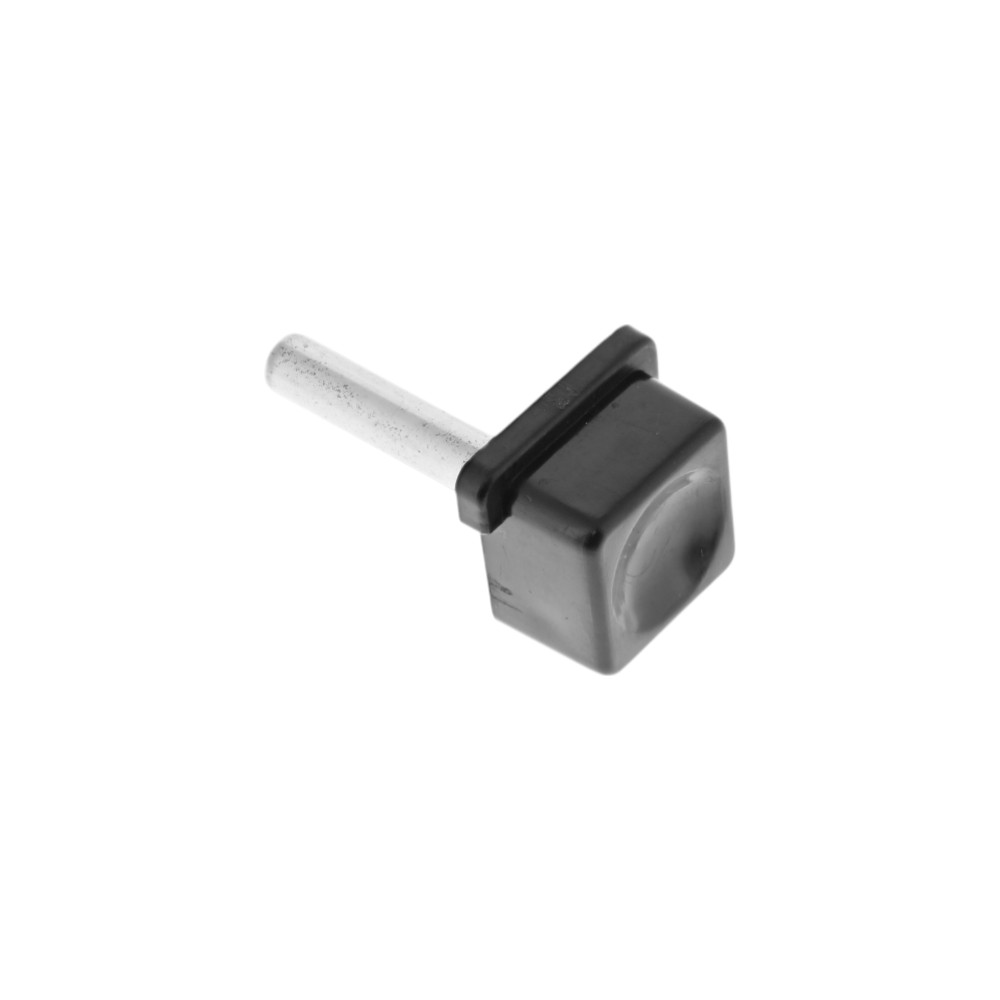

92	942930-00	Khóa DEWALT 942930-00	Còn hàng	109.890 ₫
93	943023-00	Vít DEWALT 943023-00	Còn hàng	76.230 ₫
101	868111-00	Cờ Lê Colletnut DEWALT 868111-00	Còn hàng	374.880 ₫
103	868142-04	Pcb 115v DEWALT 868142-04	Còn hàng	3.214.200 ₫
103	868142-07	Pcb 230v DEWALT 868142-07	Còn hàng	2.663.100 ₫

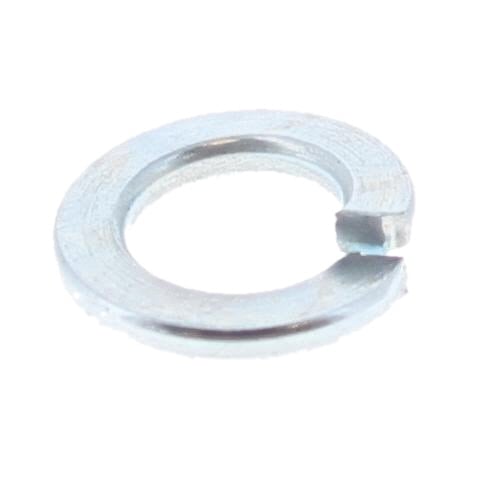

104	932839-00	Vòng Đệm DEWALT 932839-00	Còn hàng	76.230 ₫
105	868129-03	Chì 100mm Màu Đỏ DEWALT 868129-03	Còn hàng	76.230 ₫
106	868129-05	Chì 100mm Màu Đỏ DEWALT 868129-05	Còn hàng	76.230 ₫
107	329839-00	Vỏ Máy DEWALT 329839-00	Còn hàng	2.134.440 ₫
109	326599-01	Nắp 27 Mm DEWALT 326599-01	Còn hàng	76.230 ₫
110	944817-00	Lò Xo Giữ DEWALT 944817-00	Còn hàng	157.410 ₫
111	869076-00	Vít DEWALT 869076-00	Còn hàng	76.230 ₫
113	931297-00	Vít DEWALT 931297-00	Còn hàng	76.230 ₫

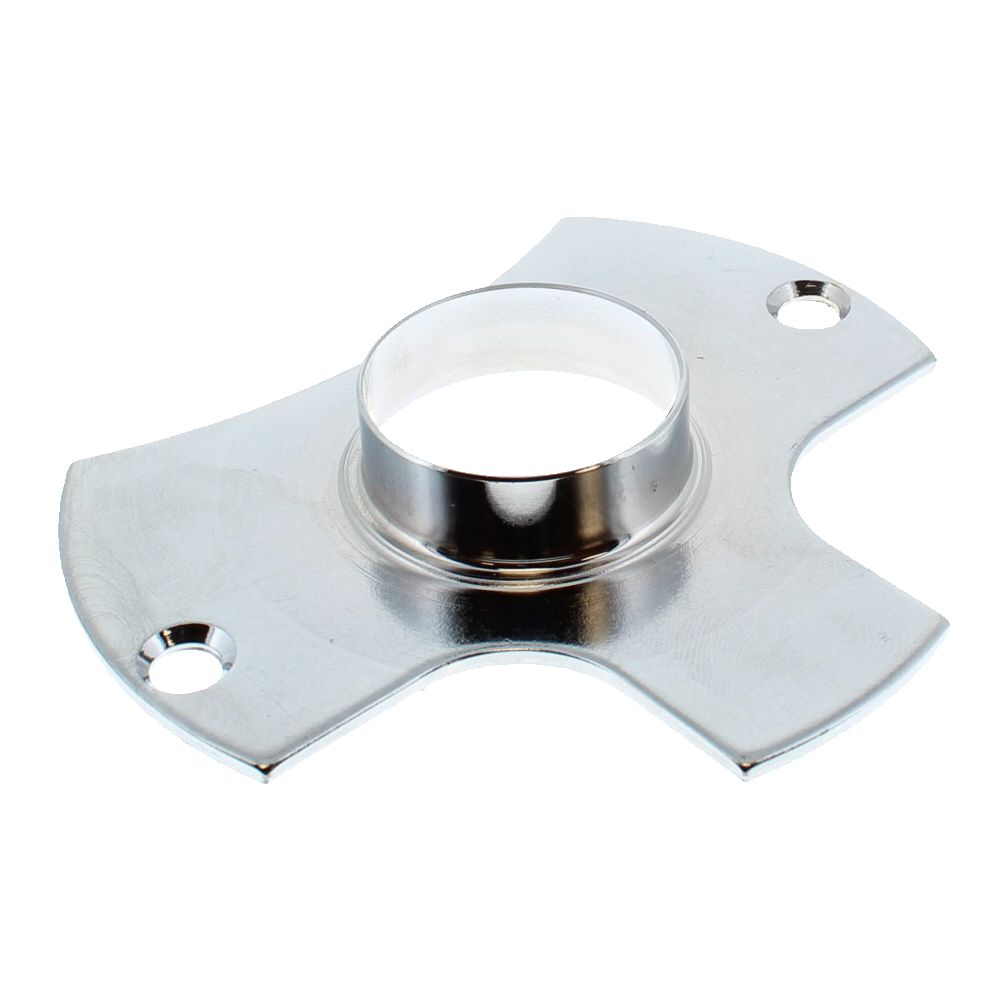

116	249098-00	Ống Lót Dẫn Hướng 30mm DEWALT 249098-00	Còn hàng	492.360 ₫
117	868116-01	Collet DEWALT 868116-01	Còn hàng	580.800 ₫
130	941541-00	Vòng Kẹp DEWALT 941541-00	Còn hàng	76.230 ₫
200	329538-00	Che Phủ DEWALT 329538-00	Còn hàng	76.230 ₫
821	N428609	Tấm Định Mức DEWALT N428609	Còn hàng	76.230 ₫
861	578772-01	Hộp Dụng Cụ DEWALT 578772-01	Còn hàng	2.475.990 ₫
862	H1500082520	Latch	Còn hàng	132.000 ₫
863	P910190	Latch	Còn hàng	490.710 ₫
864	1008947-00	Chèn DEWALT 1008947-00	Còn hàng	1.435.170 ₫

Mô tả

Sơ đồ Lắp ráp chính cho DeWalt DW625E

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
