Sơ đồ Lắp ráp chính cho DeWalt DW626

Sơ đồ Lắp ráp chính cho DeWalt DW626

Thương hiệu: DEWALT
Mã sản phẩm: Sodo00452

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
6 Vít DEWALT 330065-06 330065-06 Vít DEWALT 330065-06 Còn hàng 76.230 ₫
7 Vít M4 X 25 DEWALT 330065-09 330065-09 Vít M4 X 25 DEWALT 330065-09 Còn hàng 76.230 ₫
19 Nam Châm DEWALT 326251-00 326251-00 Nam Châm DEWALT 326251-00 Còn hàng 374.880 ₫
21 Bộ Bảo Vệ Dây DEWALT 320785-00 320785-00 Bộ Bảo Vệ Dây DEWALT 320785-00 Còn hàng 76.230 ₫

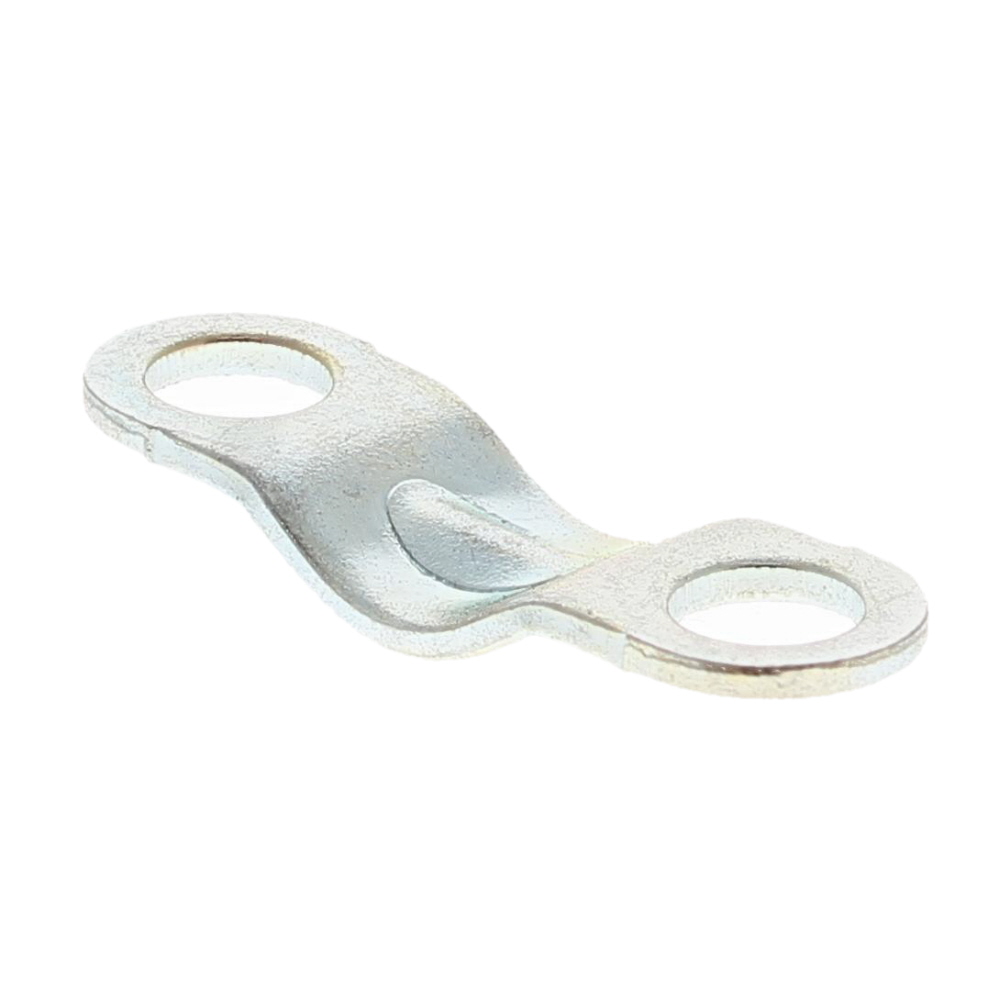

22 Kẹp Dây DEWALT 821070 821070 Kẹp Dây DEWALT 821070 Còn hàng 76.230 ₫

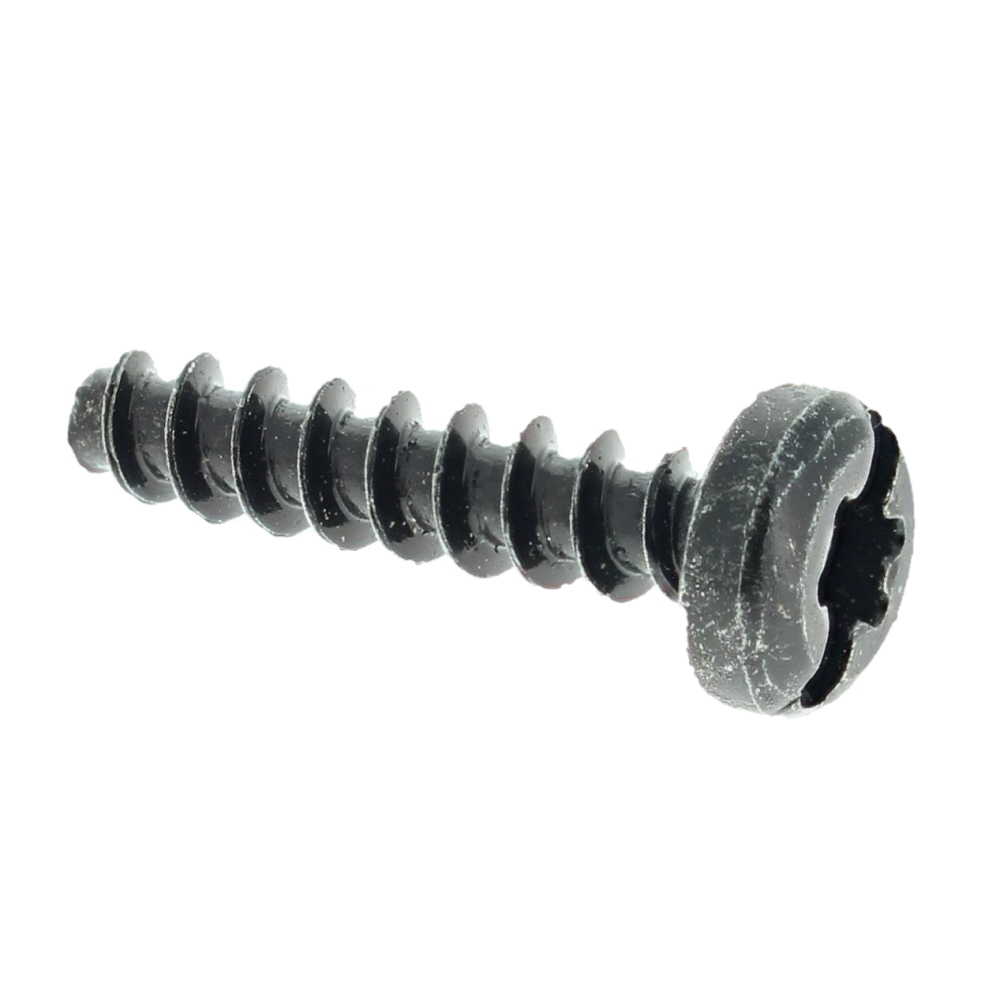

23 Vít DEWALT 330065-08 330065-08 Vít DEWALT 330065-08 Còn hàng 76.230 ₫
42 Kẹp DEWALT 326285-00 326285-00 Kẹp DEWALT 326285-00 Còn hàng 76.230 ₫
44 Hạt DEWALT 868150-00 868150-00 Hạt DEWALT 868150-00 Còn hàng 157.410 ₫
45 Bộ Điều Chỉnh Độ Sâu DEWALT 942910-00 942910-00 Bộ Điều Chỉnh Độ Sâu DEWALT 942910-00 Còn hàng 223.740 ₫
48 Detent 326467-00 Detent Còn hàng 76.230 ₫
52 Bộ Phận Đẩy Lò Xo DEWALT 942912-00 942912-00 Bộ Phận Đẩy Lò Xo DEWALT 942912-00 Còn hàng 76.230 ₫
54 Hạt DEWALT 942911-00 942911-00 Hạt DEWALT 942911-00 Còn hàng 343.200 ₫
66 Bộ Phận Đẩy Lò Xo DEWALT 868082-00 868082-00 Bộ Phận Đẩy Lò Xo DEWALT 868082-00 Còn hàng 132.000 ₫

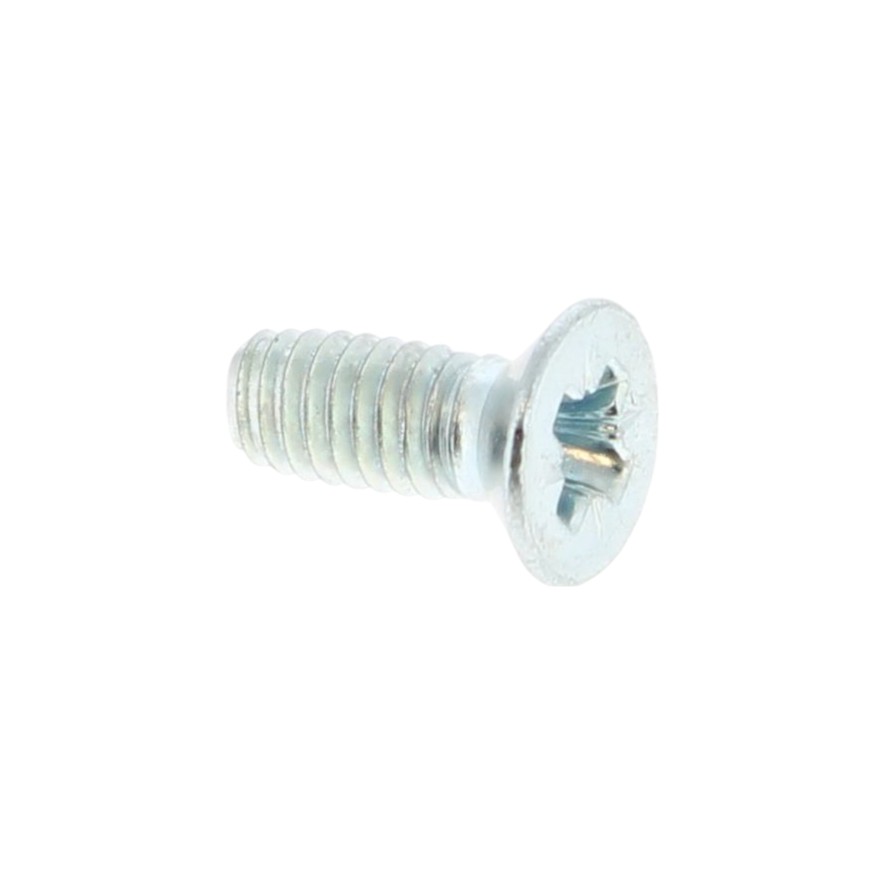

67 Vít.temp DEWALT 945121-00 945121-00 Vít.temp DEWALT 945121-00 Còn hàng 132.000 ₫
71 Thanh Dẫn Hướng DEWALT 328788-00 328788-00 Thanh Dẫn Hướng DEWALT 328788-00 Còn hàng 223.740 ₫
72 Hàng Rào DEWALT 328784-00 328784-00 Hàng Rào DEWALT 328784-00 Còn hàng 517.110 ₫
73 Khí Thải DEWALT 328786-00 328786-00 Khí Thải DEWALT 328786-00 Còn hàng 343.200 ₫

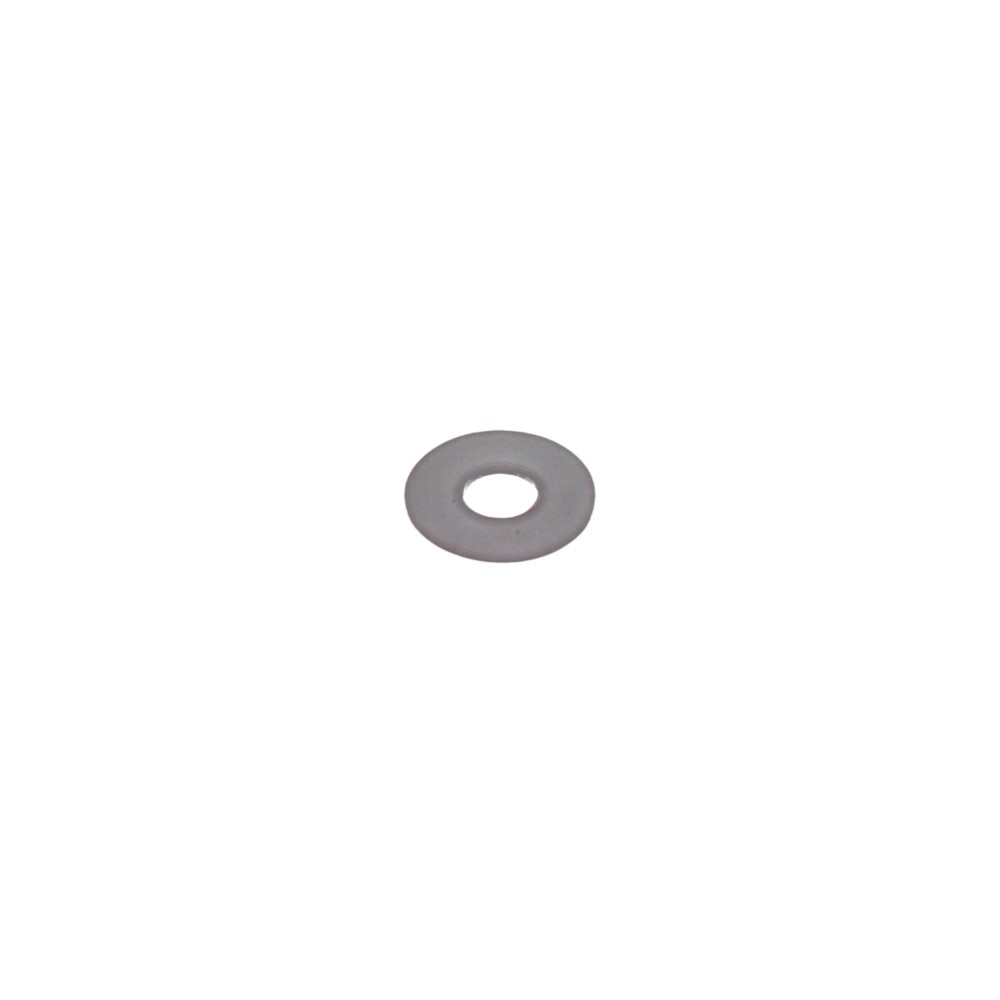

74 Vòng Đệm DEWALT 330016-01 330016-01 Vòng Đệm DEWALT 330016-01 Còn hàng 109.890 ₫
76 Cánh Vít DEWALT 326573-02 326573-02 Cánh Vít DEWALT 326573-02 Còn hàng 108.240 ₫
77 Vòng Đệm DEWALT 330016-02 330016-02 Vòng Đệm DEWALT 330016-02 Còn hàng 76.230 ₫
78 Dấu Ngoặc DEWALT 328785-00 328785-00 Dấu Ngoặc DEWALT 328785-00 Còn hàng 181.500 ₫
79 Bộ Phận Đẩy Lò Xo DEWALT 323395-21 323395-21 Bộ Phận Đẩy Lò Xo DEWALT 323395-21 Còn hàng 76.230 ₫
80 Mục Lục DEWALT 942918-00 942918-00 Mục Lục DEWALT 942918-00 Còn hàng 76.230 ₫
81 Bộ Điều Chỉnh DEWALT 326239-00 326239-00 Bộ Điều Chỉnh DEWALT 326239-00 Còn hàng 181.500 ₫

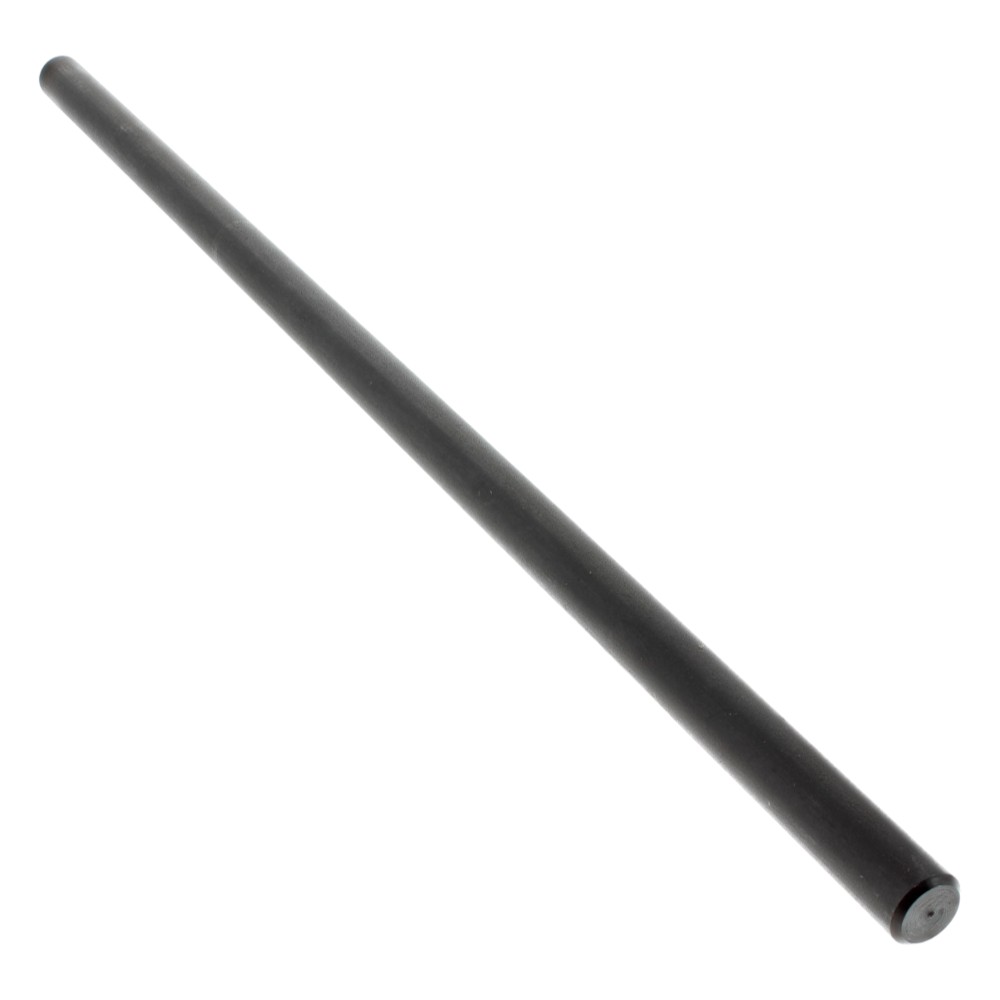

84 Thanh 10mm X 300mm DEWALT 326966-00 326966-00 Thanh 10mm X 300mm DEWALT 326966-00 Còn hàng 396.660 ₫
85 Vít DEWALT 911141 911141 Vít DEWALT 911141 Còn hàng 76.230 ₫

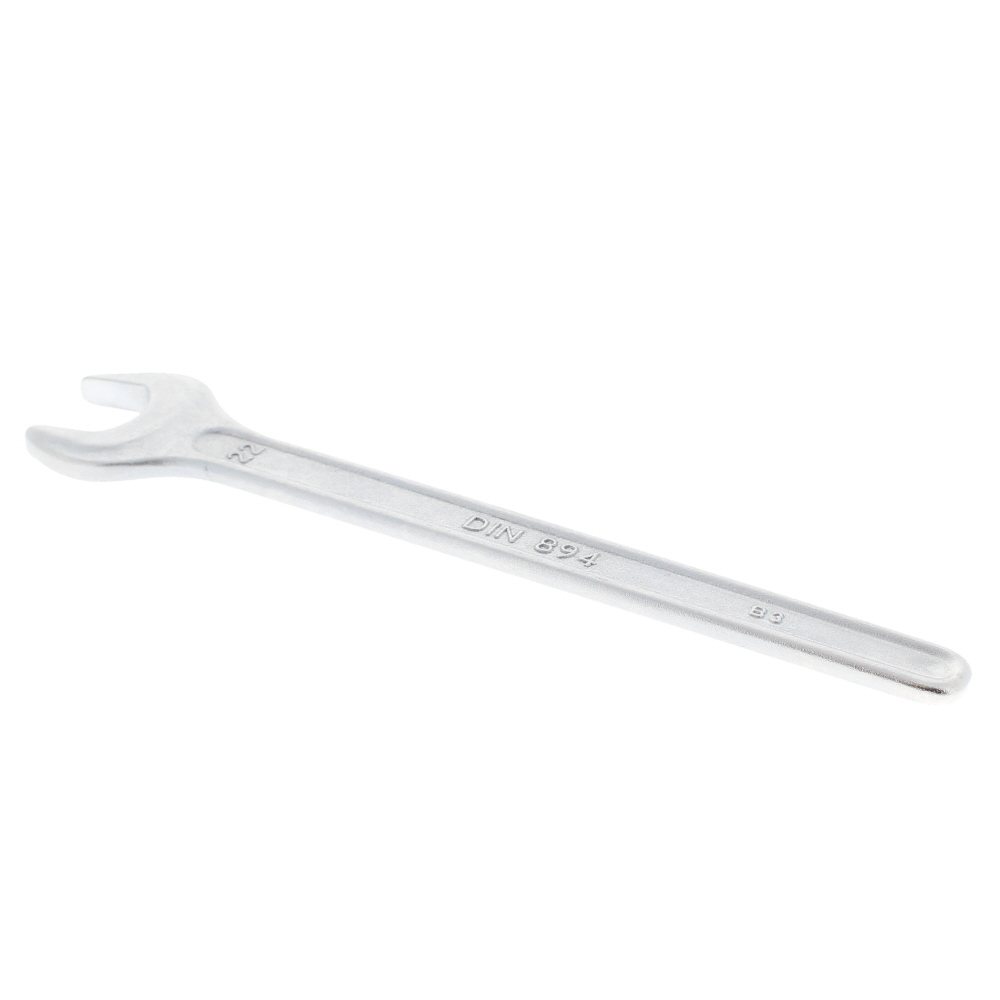

101 Cờ Lê Colletnut DEWALT 868111-00 868111-00 Cờ Lê Colletnut DEWALT 868111-00 Còn hàng 374.880 ₫
101 Phần Ứng 230v DEWALT 585646-00 585646-00 Phần Ứng 230v DEWALT 585646-00 Còn hàng 5.728.800 ₫
102 Dòng Điện 230v DEWALT 585647-00 585647-00 Dòng Điện 230v DEWALT 585647-00 Còn hàng 2.638.350 ₫
103 Công Tắc DEWALT 326087-03 326087-03 Công Tắc DEWALT 326087-03 Còn hàng 1.435.170 ₫
105 Cáp 240v DEWALT 330060-75 330060-75 Cáp 240v DEWALT 330060-75 Còn hàng 1.226.610 ₫
106 Bộ Chổi Than 240v DEWALT 585443-00 585443-00 Bộ Chổi Than 240v DEWALT 585443-00 Còn hàng 1.226.610 ₫

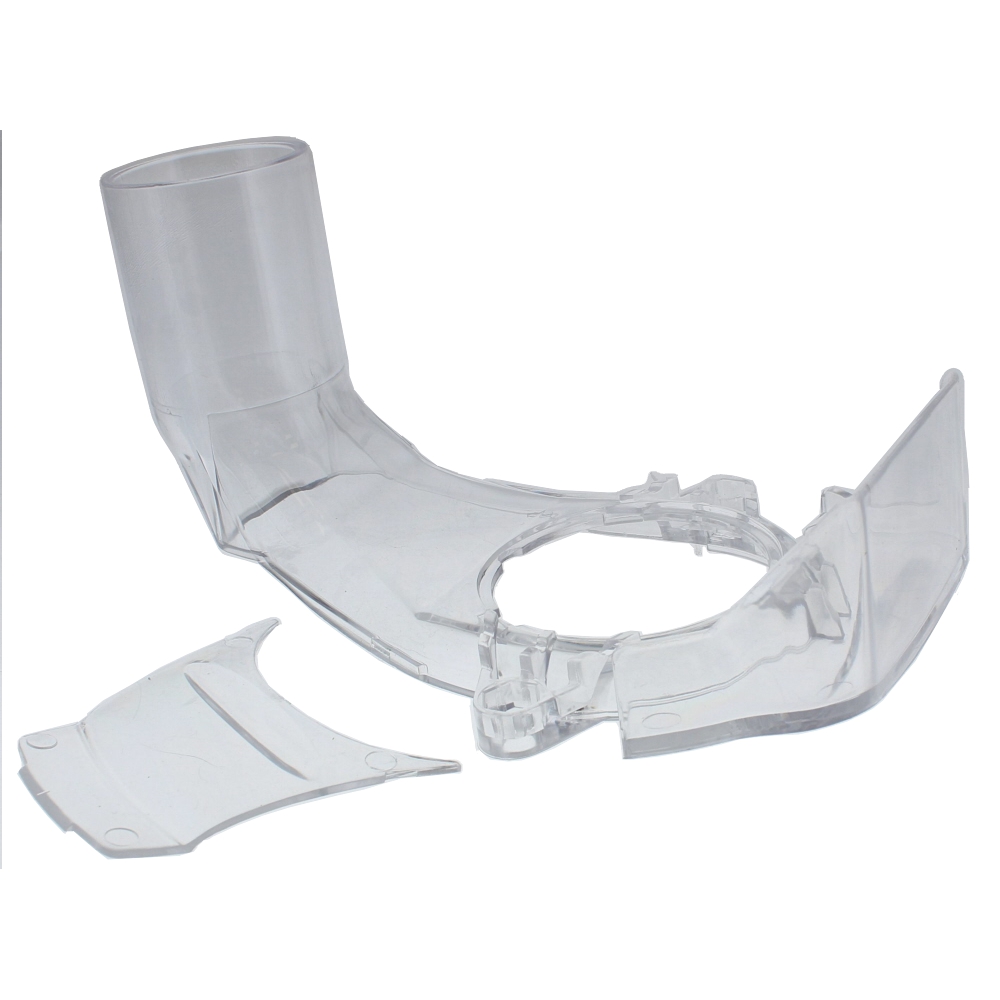

107 Vỏ Máy DEWALT 329839-00 329839-00 Vỏ Máy DEWALT 329839-00 Còn hàng 2.134.440 ₫
108 Che Phủ DEWALT 326991-01 326991-01 Che Phủ DEWALT 326991-01 Còn hàng 343.200 ₫
109 Mô-đun DEWALT 585654-00 585654-00 Mô-đun DEWALT 585654-00 Còn hàng 3.214.200 ₫

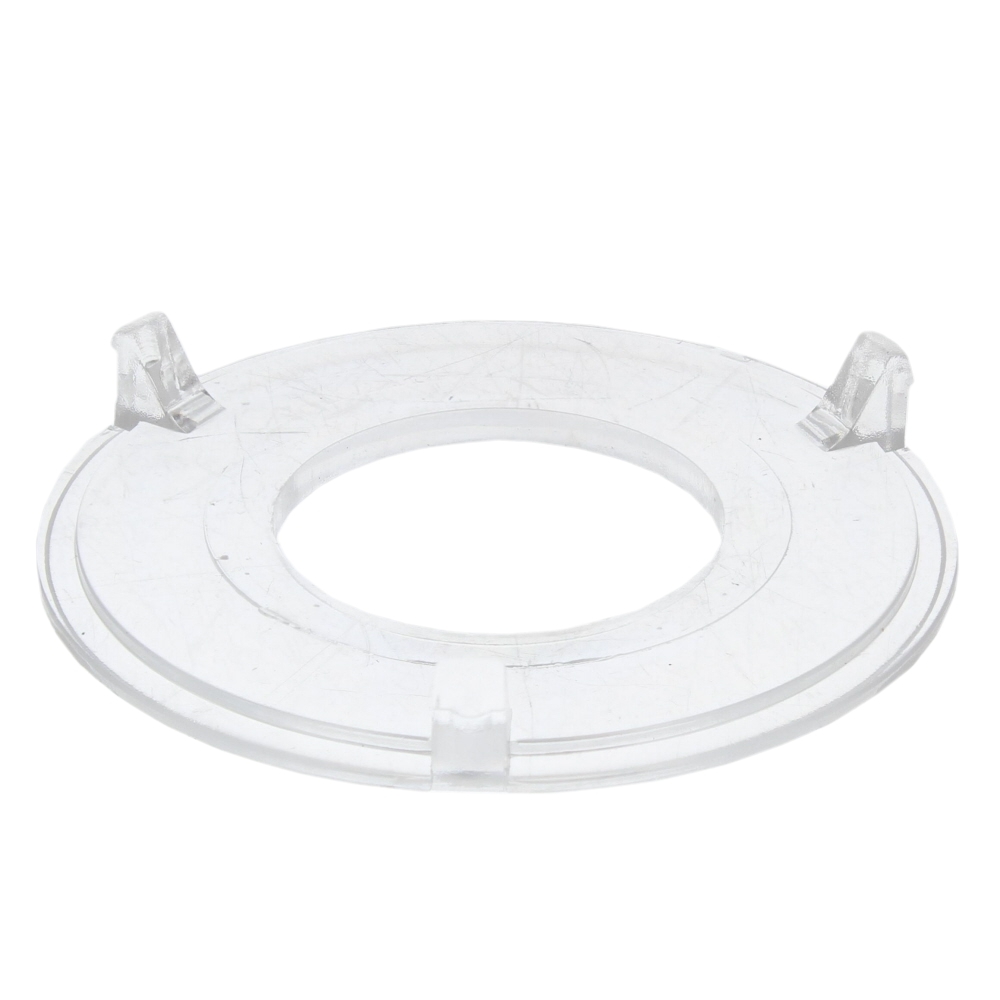

109 Nắp 27 Mm DEWALT 326599-01 326599-01 Nắp 27 Mm DEWALT 326599-01 Còn hàng 76.230 ₫
111 Hộp Đựng Dụng Cụ DEWALT 395782-00 395782-00 Hộp Đựng Dụng Cụ DEWALT 395782-00 Còn hàng 1.967.460 ₫

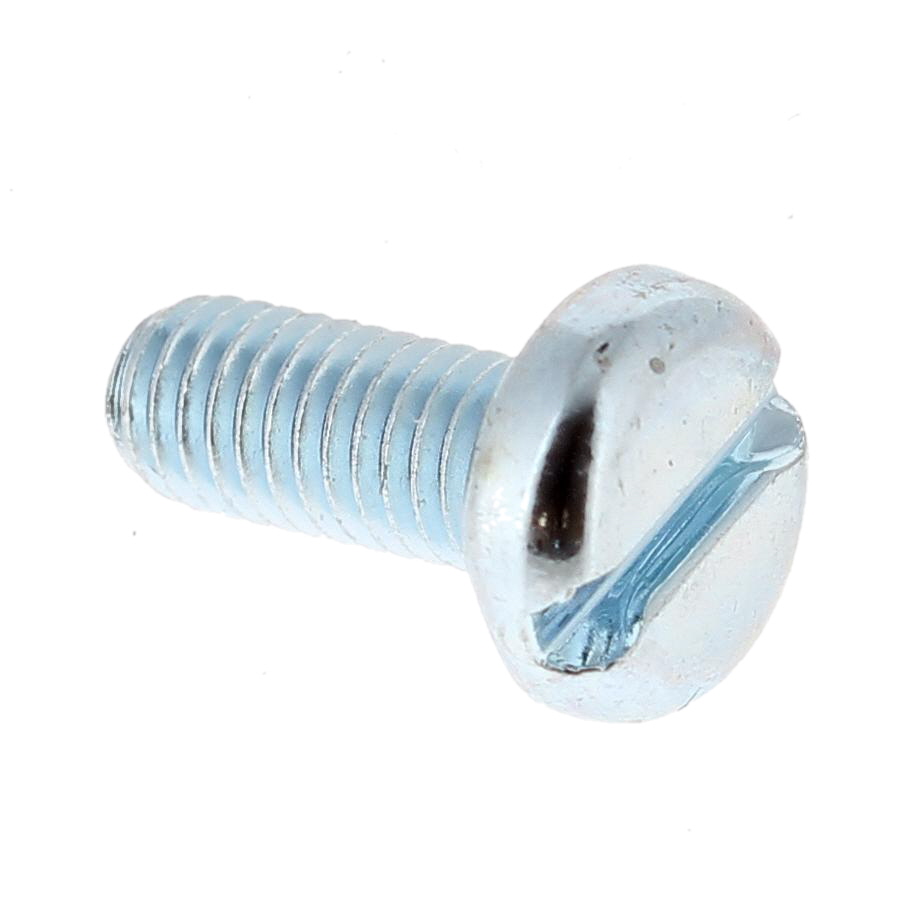

111 Vít DEWALT 869076-00 869076-00 Vít DEWALT 869076-00 Còn hàng 76.230 ₫
112 Tỉ Lệ DEWALT 327178-00 327178-00 Tỉ Lệ DEWALT 327178-00 Còn hàng 76.230 ₫
117 Che Phủ DEWALT 326993-00 326993-00 Che Phủ DEWALT 326993-00 Còn hàng 97.020 ₫
120 Tụ Điện DEWALT 320842-17 320842-17 Tụ Điện DEWALT 320842-17 Còn hàng 223.740 ₫
121 Chì 50mm Màu Đen DEWALT 328998-00 328998-00 Chì 50mm Màu Đen DEWALT 328998-00 Còn hàng 76.230 ₫
122 Chì 270mm Màu Đen DEWALT 328998-03 328998-03 Chì 270mm Màu Đen DEWALT 328998-03 Còn hàng 76.230 ₫
129 Lò Xo Vòng Đệm DEWALT 326845-01 326845-01 Lò Xo Vòng Đệm DEWALT 326845-01 Còn hàng 76.230 ₫
131 Vít DEWALT 330065-20 330065-20 Vít DEWALT 330065-20 Còn hàng 76.230 ₫
132 Vách Ngăn DEWALT 326978-00 326978-00 Vách Ngăn DEWALT 326978-00 Còn hàng 157.410 ₫
134 Lò Xo Vòng Đệm DEWALT 328956-00 328956-00 Lò Xo Vòng Đệm DEWALT 328956-00 Còn hàng 97.020 ₫
135 Đòn Bẩy DEWALT 327184-00 327184-00 Đòn Bẩy DEWALT 327184-00 Còn hàng 343.200 ₫
137 Khóa Vòng Đệm DEWALT 583639-00 583639-00 Khóa Vòng Đệm DEWALT 583639-00 Còn hàng 76.230 ₫
138 Vít DEWALT 327183-00 327183-00 Vít DEWALT 327183-00 Còn hàng 517.110 ₫
139 Bộ Phận Đẩy Lò Xo DEWALT 328506-00 328506-00 Bộ Phận Đẩy Lò Xo DEWALT 328506-00 Còn hàng 76.230 ₫
140 Vít DEWALT 330045-29 330045-29 Vít DEWALT 330045-29 Còn hàng 76.230 ₫
141 Tay Cầm Bên Trái DEWALT 328709-00 328709-00 Tay Cầm Bên Trái DEWALT 328709-00 Còn hàng 833.580 ₫
142 Nhà Cung Cấp Sa DEWALT 328706-00 328706-00 Nhà Cung Cấp Sa DEWALT 328706-00 Còn hàng 2.475.990 ₫
143 Tay Cầm Rh DEWALT 328710-00 328710-00 Tay Cầm Rh DEWALT 328710-00 Còn hàng 517.110 ₫
144 Nắp Công Tắc DEWALT 327225-00 327225-00 Nắp Công Tắc DEWALT 327225-00 Còn hàng 76.230 ₫

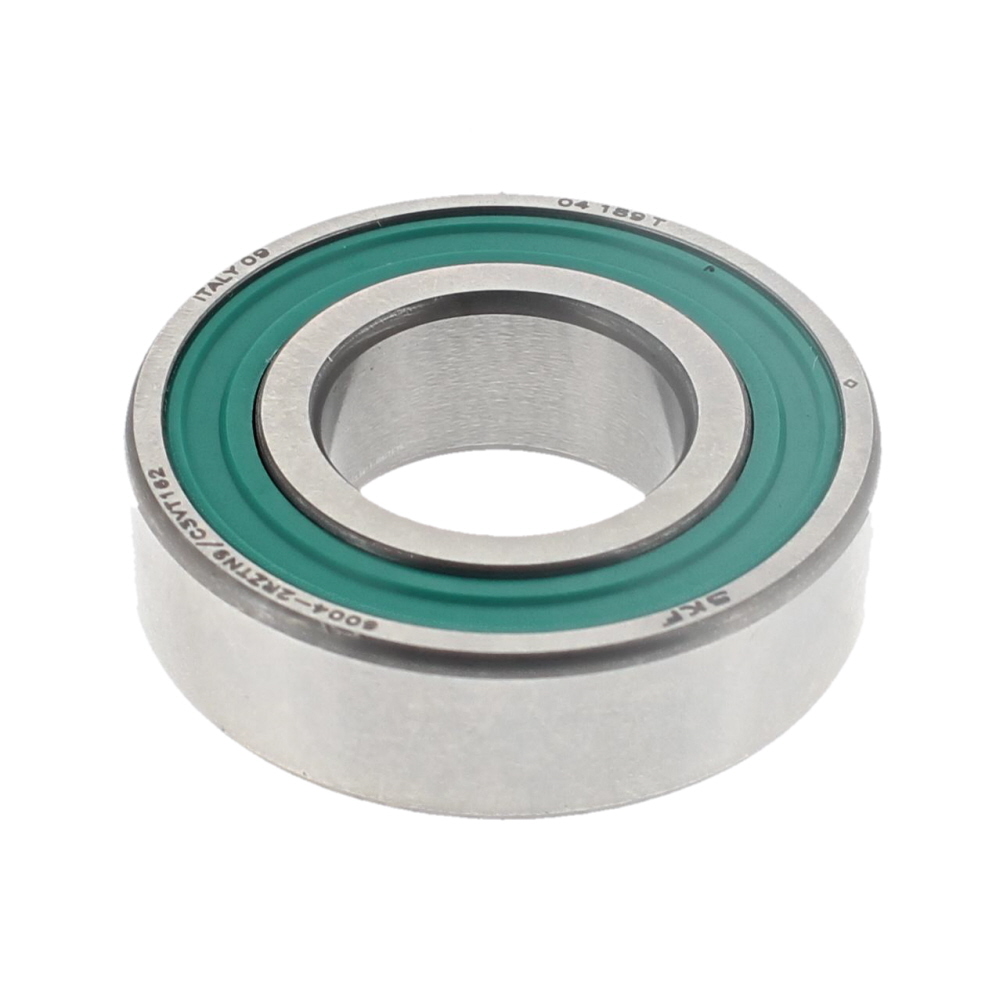

145 Vòng Bi DEWALT 570936-01 570936-01 Vòng Bi DEWALT 570936-01 Còn hàng 688.710 ₫
148 Vòng Kẹp DEWALT 949727-06 949727-06 Vòng Kẹp DEWALT 949727-06 Còn hàng 76.230 ₫
149 Tấm Chắn Bụi DEWALT 584591-00 584591-00 Tấm Chắn Bụi DEWALT 584591-00 Còn hàng 694.320 ₫
150 Nhẫn DEWALT 584661-00 584661-00 Nhẫn DEWALT 584661-00 Còn hàng 76.230 ₫
151 1/2 ( 12.7mm ) Collet & Đai Ốc Sa DEWALT 326286-03 326286-03 1/2 ( 12.7mm ) Collet & Đai Ốc Sa DEWALT 326286-03 Còn hàng 2.153.250 ₫

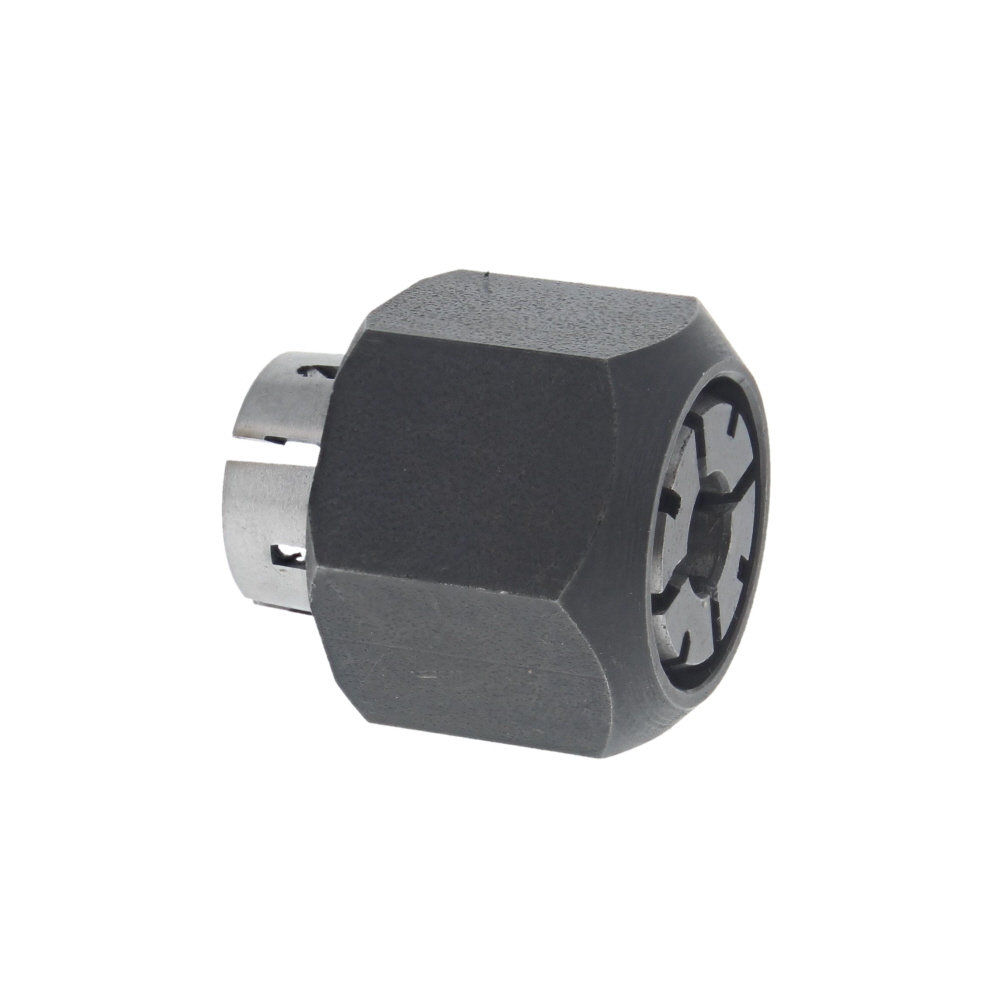

151 Collet & Đai Ốc 1/4 (6,35mm) DEWALT 326286-04 326286-04 Collet & Đai Ốc 1/4 (6,35mm) DEWALT 326286-04 Còn hàng 1.226.610 ₫
151 Collet & Đai Ốc Sa 12mm DEWALT 326286-07 326286-07 Collet & Đai Ốc Sa 12mm DEWALT 326286-07 Còn hàng 1.226.610 ₫
151 Collet & Nut Sa DEWALT 326286-05 326286-05 Collet & Nut Sa DEWALT 326286-05 Còn hàng 1.781.670 ₫
154 Hạt DEWALT 326486-01 326486-01 Hạt DEWALT 326486-01 Còn hàng 76.230 ₫
155 Vòng Kẹp DEWALT 949729-01 949729-01 Vòng Kẹp DEWALT 949729-01 Còn hàng 76.230 ₫
159 Cơ Sở Sa DEWALT 328517-00 328517-00 Cơ Sở Sa DEWALT 328517-00 Còn hàng 3.214.200 ₫
160 Căn Cứ DEWALT 326984-00 326984-00 Căn Cứ DEWALT 326984-00 Còn hàng 1.163.580 ₫
161 Bộ Phận Đẩy Lò Xo DEWALT 323395-24 323395-24 Bộ Phận Đẩy Lò Xo DEWALT 323395-24 Còn hàng 223.740 ₫
162 Thanh DEWALT 326987-00 326987-00 Thanh DEWALT 326987-00 Còn hàng 97.020 ₫
163 Vít DEWALT 328505-00 328505-00 Vít DEWALT 328505-00 Còn hàng 181.500 ₫
164 Lò Xo Vòng Đệm DEWALT 326845-02 326845-02 Lò Xo Vòng Đệm DEWALT 326845-02 Còn hàng 157.410 ₫
166 Tháp Pháo DEWALT 583837-00 583837-00 Tháp Pháo DEWALT 583837-00 Còn hàng 764.280 ₫
168 Hạt DEWALT 930244-00 930244-00 Hạt DEWALT 930244-00 Còn hàng 157.410 ₫
170 Vít DEWALT 330045-05 330045-05 Vít DEWALT 330045-05 Còn hàng 72.600 ₫
174 Đinh Tán DEWALT 326982-00 326982-00 Đinh Tán DEWALT 326982-00 Còn hàng 76.230 ₫
175 Vòng Đệm DEWALT 607502-00 607502-00 Vòng Đệm DEWALT 607502-00 Còn hàng 76.230 ₫
183 Bộ Phận Đẩy Lò Xo DEWALT 323395-25 323395-25 Bộ Phận Đẩy Lò Xo DEWALT 323395-25 Còn hàng 76.230 ₫
184 Vòng Kẹp DEWALT 329945-00 329945-00 Vòng Kẹp DEWALT 329945-00 Còn hàng 76.230 ₫
185 Khóa Trục Chính DEWALT 329944-00 329944-00 Khóa Trục Chính DEWALT 329944-00 Còn hàng 764.280 ₫
186 Vít DEWALT 323924-20 323924-20 Vít DEWALT 323924-20 Còn hàng 76.230 ₫
190 Bộ Điều Chỉnh DEWALT 326983-01 326983-01 Bộ Điều Chỉnh DEWALT 326983-01 Còn hàng 76.230 ₫
191 Bộ Điều Chỉnh DEWALT 326995-00 326995-00 Bộ Điều Chỉnh DEWALT 326995-00 Còn hàng 76.230 ₫
192 Mũ Lưỡi Trai DEWALT 328396-00 328396-00 Mũ Lưỡi Trai DEWALT 328396-00 Còn hàng 76.230 ₫
193 Nhẫn DEWALT 323762-05 323762-05 Nhẫn DEWALT 323762-05 Còn hàng 76.230 ₫
194 Bộ Điều Chỉnh Tốt DEWALT 328493-00 328493-00 Bộ Điều Chỉnh Tốt DEWALT 328493-00 Còn hàng 132.990 ₫
200 Che Phủ DEWALT 329538-00 329538-00 Che Phủ DEWALT 329538-00 Còn hàng 76.230 ₫
217 Vít DEWALT 324007-10 324007-10 Vít DEWALT 324007-10 Còn hàng 76.230 ₫
800 Mỡ 100 Gms DEWALT 575762-02 575762-02 Mỡ 100 Gms DEWALT 575762-02 Còn hàng 374.880 ₫
816 Nhãn Hiệu DEWALT 393097-00 393097-00 Nhãn Hiệu DEWALT 393097-00 Còn hàng 76.230 ₫
836 Cờ Lê S.t. DEWALT 559639-99 559639-99 Cờ Lê S.t. DEWALT 559639-99 Còn hàng 756.030 ₫
837 Bộ Chèn Vòng S.t. DEWALT 559640-99 559640-99 Bộ Chèn Vòng S.t. DEWALT 559640-99 Còn hàng 1.143.450 ₫

Sơ đồ Lắp ráp chính cho DeWalt DW626

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
