Sơ đồ Lắp ráp chính cho DeWalt DW743N

Sơ đồ Lắp ráp chính cho DeWalt DW743N

Thương hiệu: DEWALT
Mã sản phẩm: Sodo04040

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Phần Ứng 230v DEWALT 868397-03 868397-03 Phần Ứng 230v DEWALT 868397-03 Còn hàng 5.702.400 ₫
4 Tấm Chặn DEWALT 869209-00 869209-00 Tấm Chặn DEWALT 869209-00 Còn hàng 374.880 ₫
7 Nắp Cuối DEWALT 869066-00 869066-00 Nắp Cuối DEWALT 869066-00 Còn hàng 764.280 ₫
9 Cái Quạt DEWALT 942413-02 942413-02 Cái Quạt DEWALT 942413-02 Còn hàng 223.740 ₫
11 Nhô Lên DEWALT 942453-00 942453-00 Nhô Lên DEWALT 942453-00 Còn hàng 181.500 ₫
13 Thùng DEWALT 861069-00 861069-00 Thùng DEWALT 861069-00 Còn hàng 833.580 ₫
14 Bộ Phận Đẩy Lò Xo DEWALT 761054-00 761054-00 Bộ Phận Đẩy Lò Xo DEWALT 761054-00 Còn hàng 76.230 ₫
15 Chốt Khóa DEWALT 941798-00 941798-00 Chốt Khóa DEWALT 941798-00 Còn hàng 157.410 ₫
16 Vít DEWALT 942329-00 942329-00 Vít DEWALT 942329-00 Còn hàng 76.230 ₫
17 Ghim DEWALT 761065-00 761065-00 Ghim DEWALT 761065-00 Còn hàng 76.230 ₫
17 Vòng Bi DEWALT 860155-08 860155-08 Vòng Bi DEWALT 860155-08 Còn hàng 374.880 ₫
18 Vít DEWALT 949853-03 949853-03 Vít DEWALT 949853-03 Còn hàng 97.020 ₫
19 Vít DEWALT 869212-00 869212-00 Vít DEWALT 869212-00 Còn hàng 97.020 ₫
20 Vòng Đệm DEWALT 939625-00 939625-00 Vòng Đệm DEWALT 939625-00 Còn hàng 181.500 ₫
21 Đai Ốc Chặn M5 DEWALT 860092-04 860092-04 Đai Ốc Chặn M5 DEWALT 860092-04 Còn hàng 76.230 ₫
26 Phân Khúc DEWALT 869085-00 869085-00 Phân Khúc DEWALT 869085-00 Còn hàng 1.781.670 ₫

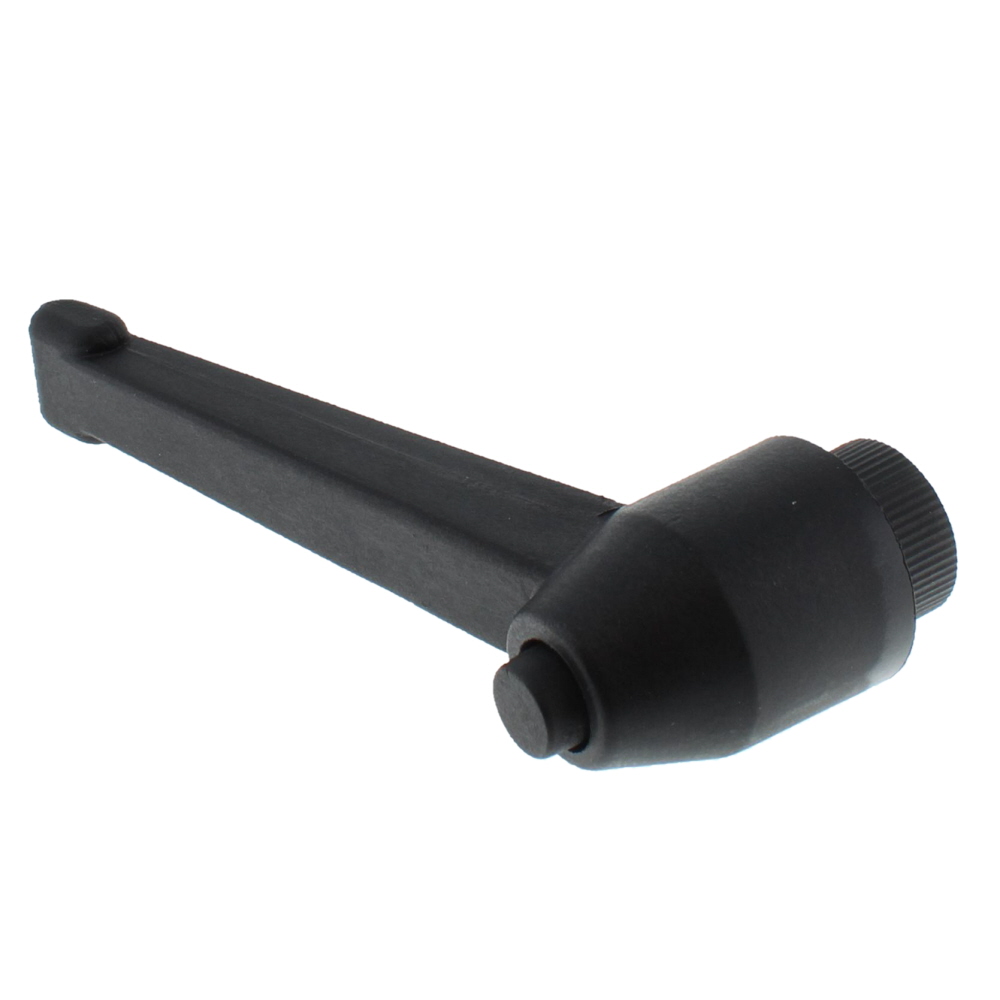

27 Đòn Bẩy DEWALT 949884-01 949884-01 Đòn Bẩy DEWALT 949884-01 Còn hàng 321.090 ₫
29 Ghim DEWALT 869205-01 869205-01 Ghim DEWALT 869205-01 Còn hàng 76.230 ₫
32 Vít DEWALT 612339-01 612339-01 Vít DEWALT 612339-01 Còn hàng 76.230 ₫
34 Con Quay DEWALT 869087-00 869087-00 Con Quay DEWALT 869087-00 Còn hàng 374.880 ₫

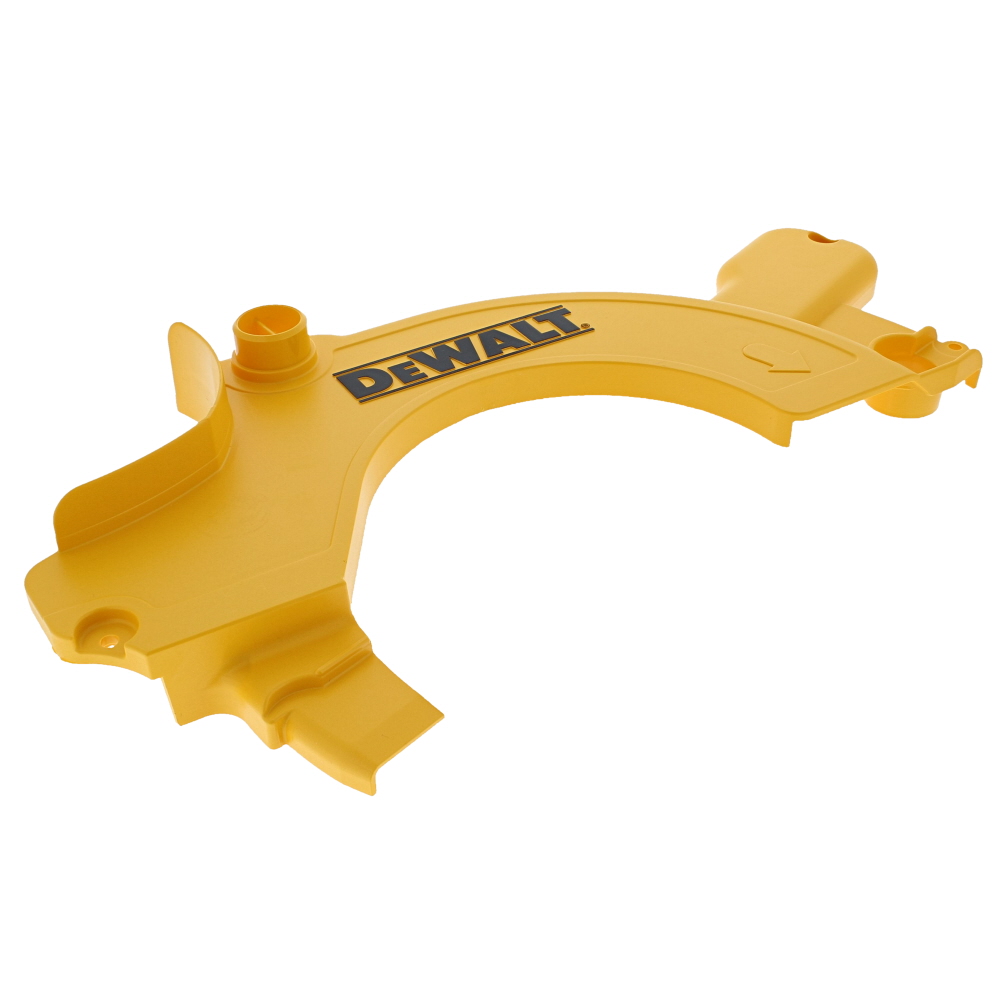

35 Nắp Bảo Vệ DEWALT 869089-00 869089-00 Nắp Bảo Vệ DEWALT 869089-00 Còn hàng 833.580 ₫
36 Grommet DEWALT 869123-00 869123-00 Grommet DEWALT 869123-00 Còn hàng 76.230 ₫
37 Vít DEWALT 860085-32 860085-32 Vít DEWALT 860085-32 Còn hàng 223.740 ₫
39 Vít DEWALT 949743-01 949743-01 Vít DEWALT 949743-01 Còn hàng 76.230 ₫
40 Bàn Xoay DEWALT 869230-00 869230-00 Bàn Xoay DEWALT 869230-00 Còn hàng 4.798.200 ₫
41 Nhô Lên DEWALT 861452-02 861452-02 Nhô Lên DEWALT 861452-02 Còn hàng 76.230 ₫
42 Ghim DEWALT 869205-00 869205-00 Ghim DEWALT 869205-00 Còn hàng 97.020 ₫
43 Chèn DEWALT 869179-00 869179-00 Chèn DEWALT 869179-00 Còn hàng 280.830 ₫
44 Chèn DEWALT 869179-01 869179-01 Chèn DEWALT 869179-01 Còn hàng 280.830 ₫
46 Nhãn DEWALT 623289-00 623289-00 Nhãn DEWALT 623289-00 Còn hàng 76.230 ₫

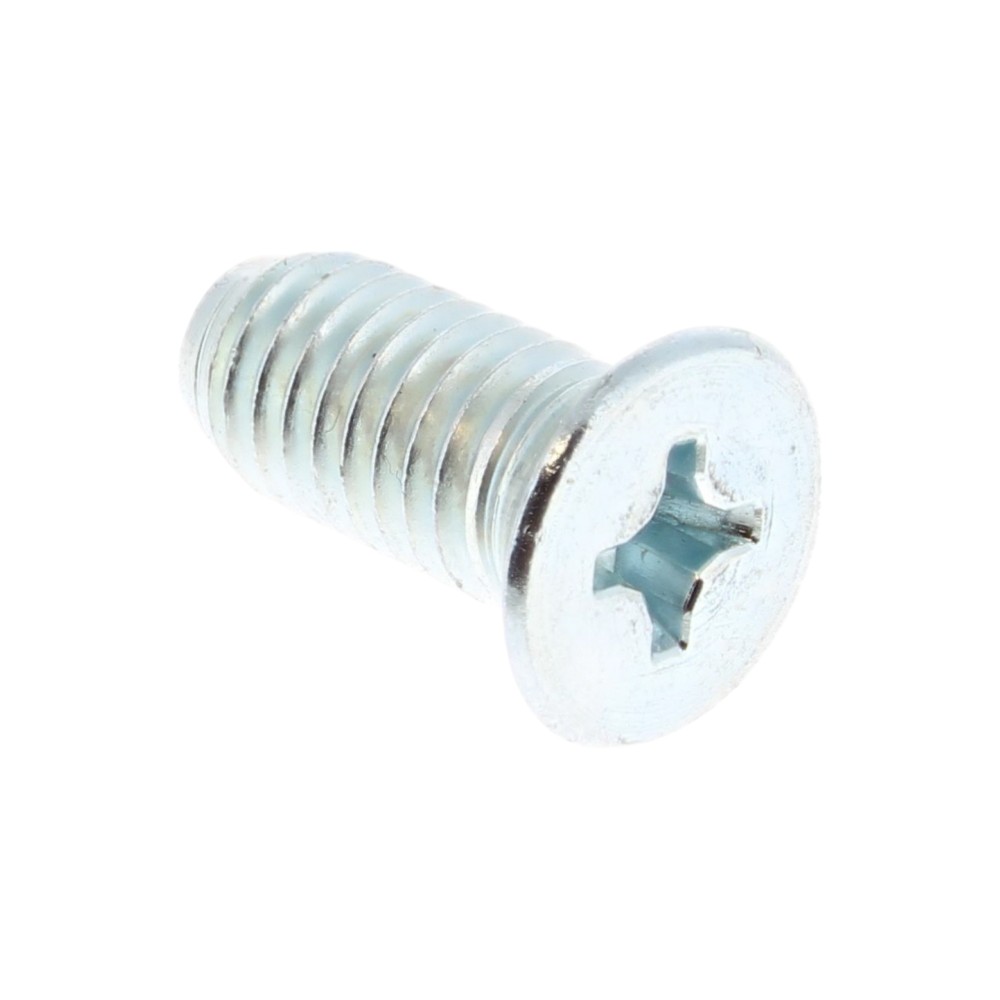

46 Vít DEWALT 868256-00 868256-00 Vít DEWALT 868256-00 Còn hàng 132.000 ₫

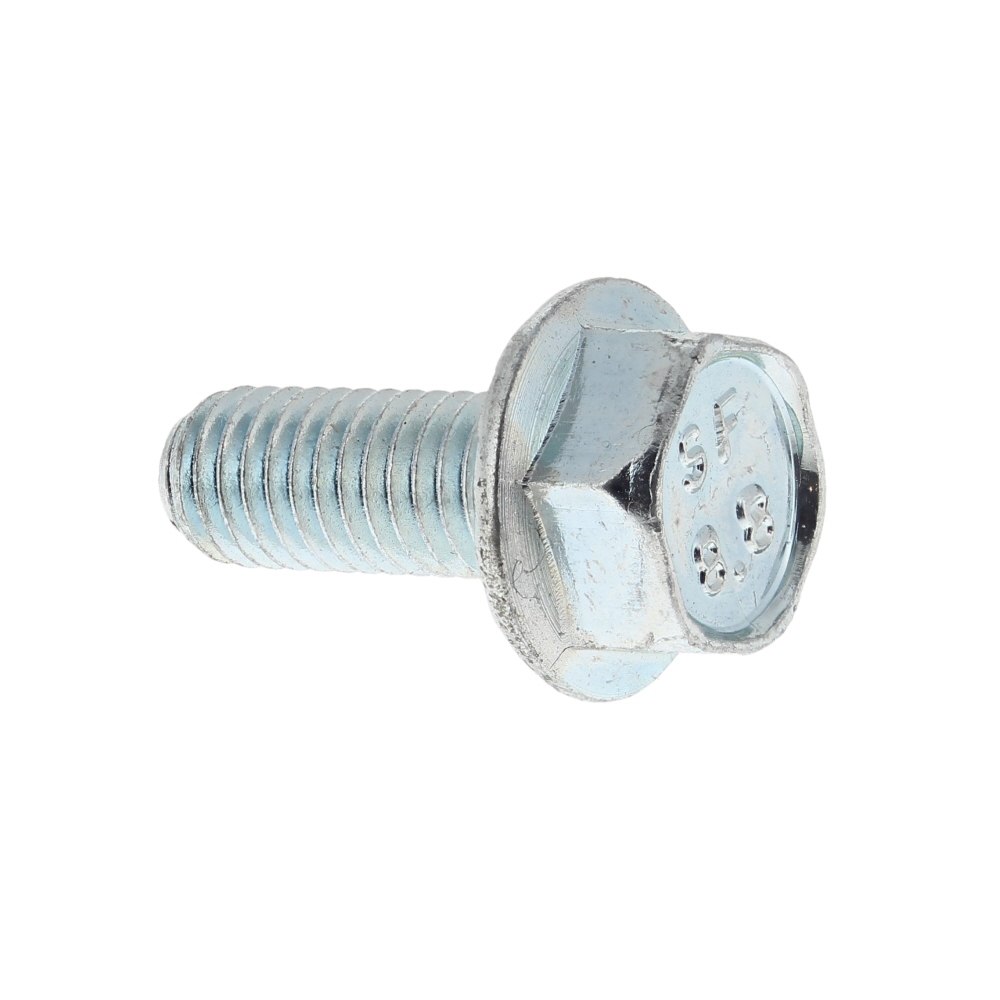

47 Vít DEWALT 869198-00 869198-00 Vít DEWALT 869198-00 Còn hàng 223.740 ₫
48 Bàn DEWALT N060145 N060145 Bàn DEWALT N060145 Còn hàng 7.788.000 ₫
49 Hàng Rào Phía Sau DEWALT 869127-00 869127-00 Hàng Rào Phía Sau DEWALT 869127-00 Còn hàng 3.659.700 ₫
50 Kẹp DEWALT 869224-00 869224-00 Kẹp DEWALT 869224-00 Còn hàng 280.830 ₫
51 Vòng Bi 6202 DEWALT 861721-15 861721-15 Vòng Bi 6202 DEWALT 861721-15 Còn hàng 343.200 ₫

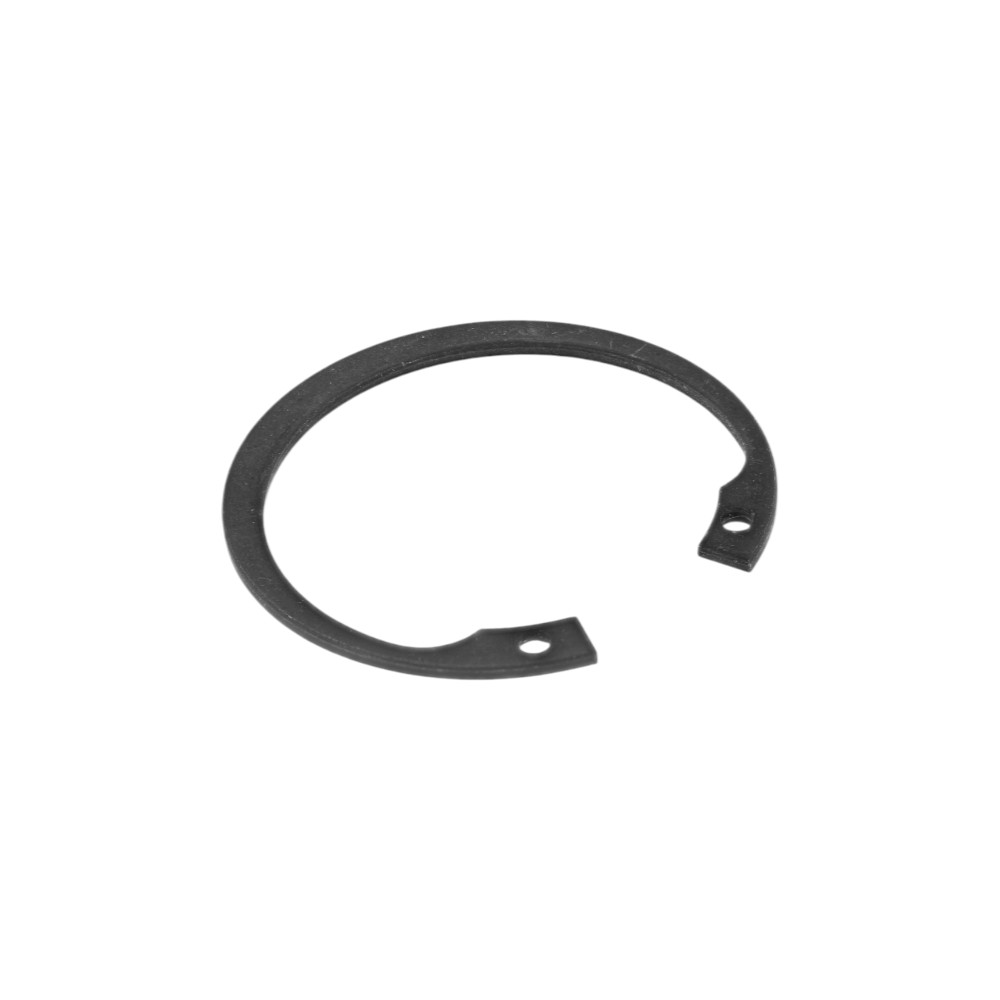

52 Vòng Đệm DEWALT 869090-00 869090-00 Vòng Đệm DEWALT 869090-00 Còn hàng 132.000 ₫
53 Vít DEWALT 860085-28 860085-28 Vít DEWALT 860085-28 Còn hàng 76.230 ₫
54 Vòng Đệm DEWALT 861983-01 861983-01 Vòng Đệm DEWALT 861983-01 Còn hàng 76.230 ₫
55 Thắt Lưng DEWALT 869094-02 869094-02 Thắt Lưng DEWALT 869094-02 Còn hàng 517.110 ₫
56 Dao Xẻ DEWALT 869096-00 869096-00 Dao Xẻ DEWALT 869096-00 Còn hàng 1.222.650 ₫
56 Hạt DEWALT 949726-05 949726-05 Hạt DEWALT 949726-05 Còn hàng 76.230 ₫
61 Vít DEWALT 869196-00 869196-00 Vít DEWALT 869196-00 Còn hàng 76.230 ₫
62 Lower Guard Sa DEWALT 868216-02 868216-02 Lower Guard Sa DEWALT 868216-02 Còn hàng 1.435.170 ₫
65 Đòn Bẩy Sa DEWALT 869119-00 869119-00 Đòn Bẩy Sa DEWALT 869119-00 Còn hàng 580.800 ₫
67 Vít DEWALT 861093-00 861093-00 Vít DEWALT 861093-00 Còn hàng 76.230 ₫
67 Vòng Bi DEWALT 868768-09 868768-09 Vòng Bi DEWALT 868768-09 Còn hàng 374.880 ₫
68 Vòng Kẹp DEWALT 860079-05 860079-05 Vòng Kẹp DEWALT 860079-05 Còn hàng 76.230 ₫
69 Vòng Bi DEWALT 861721-14 861721-14 Vòng Bi DEWALT 861721-14 Còn hàng 374.880 ₫
70 Ống Lót DEWALT 869116-00 869116-00 Ống Lót DEWALT 869116-00 Còn hàng 157.410 ₫
75 Bộ Điều Chỉnh Bánh Xe DEWALT 869099-00 869099-00 Bộ Điều Chỉnh Bánh Xe DEWALT 869099-00 Còn hàng 694.320 ₫
76 Chiều Cao Điều Chỉnh DEWALT 869115-00 869115-00 Chiều Cao Điều Chỉnh DEWALT 869115-00 Còn hàng 280.830 ₫
77 Đĩa DEWALT 869118-00 869118-00 Đĩa DEWALT 869118-00 Còn hàng 181.500 ₫
77 Vòng Đệm DEWALT 933652-00 933652-00 Vòng Đệm DEWALT 933652-00 Còn hàng 76.230 ₫
78 Bộ Phận Đẩy Lò Xo DEWALT 869188-00 869188-00 Bộ Phận Đẩy Lò Xo DEWALT 869188-00 Còn hàng 132.000 ₫
79 Tay Cầm DEWALT 869117-00 869117-00 Tay Cầm DEWALT 869117-00 Còn hàng 343.200 ₫
80 Công Tắc DEWALT 868182-01 868182-01 Công Tắc DEWALT 868182-01 Còn hàng 764.280 ₫
81 Che Phủ DEWALT 869185-00 869185-00 Che Phủ DEWALT 869185-00 Còn hàng 76.230 ₫
82 Chì Sa DEWALT 942467-05 942467-05 Chì Sa DEWALT 942467-05 Còn hàng 343.200 ₫
83 Bộ Chuyển Đổi Phanh DEWALT 861336-05 861336-05 Bộ Chuyển Đổi Phanh DEWALT 861336-05 Còn hàng 517.110 ₫
84 Khối Đầu Cuối DEWALT 869186-00 869186-00 Khối Đầu Cuối DEWALT 869186-00 Còn hàng 223.740 ₫
84 Khối Đầu Cuối DEWALT 942508-00 942508-00 Khối Đầu Cuối DEWALT 942508-00 Còn hàng 343.200 ₫
85 Đai Che DEWALT 869122-00 869122-00 Đai Che DEWALT 869122-00 Còn hàng 543.510 ₫
88 Con Quay DEWALT 869092-00 869092-00 Con Quay DEWALT 869092-00 Còn hàng 901.560 ₫
89 Tụ Điện DEWALT 949772-49 949772-49 Tụ Điện DEWALT 949772-49 Còn hàng 1.163.580 ₫
89 Tụ Điện DEWALT 949772-51 949772-51 Tụ Điện DEWALT 949772-51 Còn hàng 694.320 ₫
90 Ròng Rọc DEWALT 869093-03 869093-03 Ròng Rọc DEWALT 869093-03 Còn hàng 580.800 ₫
91 Hạt DEWALT 869221-00 869221-00 Hạt DEWALT 869221-00 Còn hàng 76.230 ₫
92 Vít DEWALT 860086-13 860086-13 Vít DEWALT 860086-13 Còn hàng 76.230 ₫
93 Khoảng Cách DEWALT 869222-00 869222-00 Khoảng Cách DEWALT 869222-00 Còn hàng 76.230 ₫
97 Bộ Phận Đẩy Lò Xo DEWALT 861338-05 861338-05 Bộ Phận Đẩy Lò Xo DEWALT 861338-05 Còn hàng 76.230 ₫
98 Đĩa DEWALT 863257-01 863257-01 Đĩa DEWALT 863257-01 Còn hàng 76.230 ₫
99 Vít DEWALT 861989-00 861989-00 Vít DEWALT 861989-00 Còn hàng 76.230 ₫
102 Nhô Lên DEWALT 869058-01 869058-01 Nhô Lên DEWALT 869058-01 Còn hàng 580.800 ₫
103 Bộ Phận Đẩy Lò Xo DEWALT 869246-00 869246-00 Bộ Phận Đẩy Lò Xo DEWALT 869246-00 Còn hàng 76.230 ₫
104 Bu Lông DEWALT 610253-00 610253-00 Bu Lông DEWALT 610253-00 Còn hàng 76.230 ₫

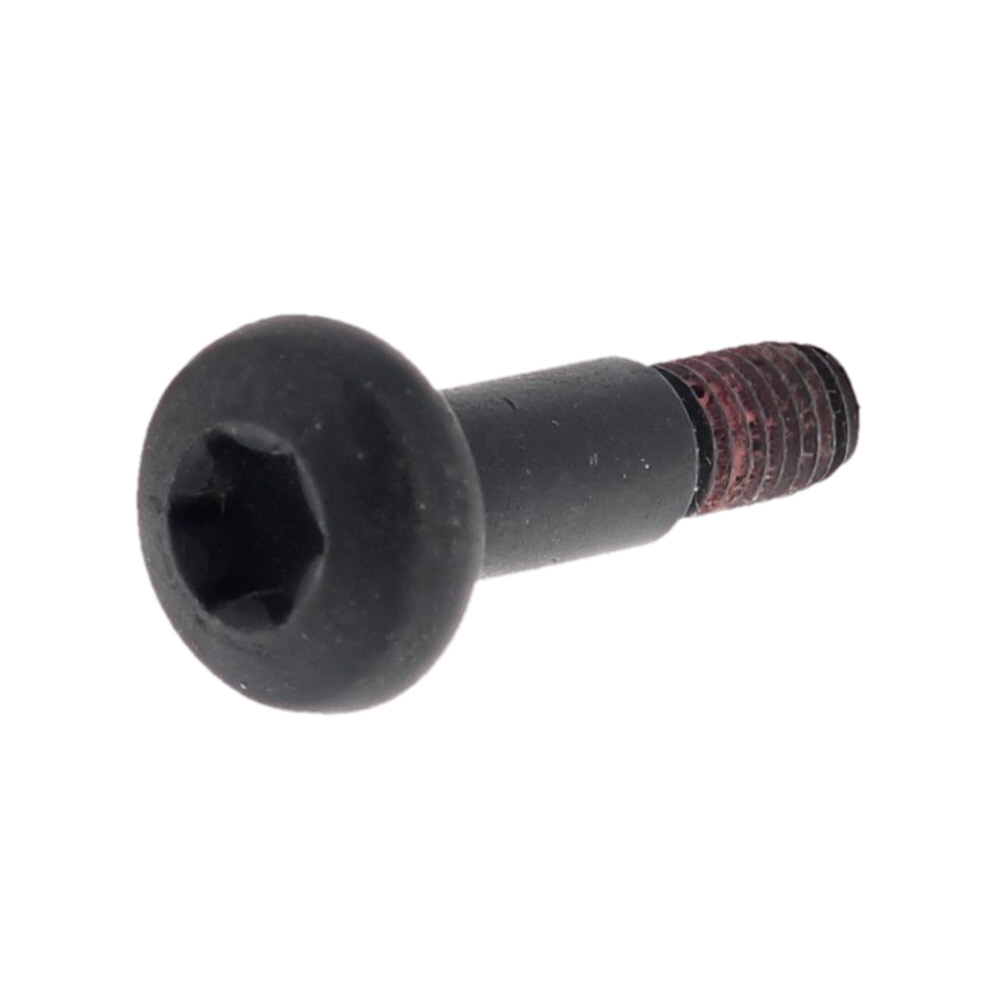

104 Vít DEWALT N399933 N399933 Vít DEWALT N399933 Còn hàng 76.230 ₫
107 Mũ Lưỡi Trai DEWALT 861991-00 861991-00 Mũ Lưỡi Trai DEWALT 861991-00 Còn hàng 76.230 ₫

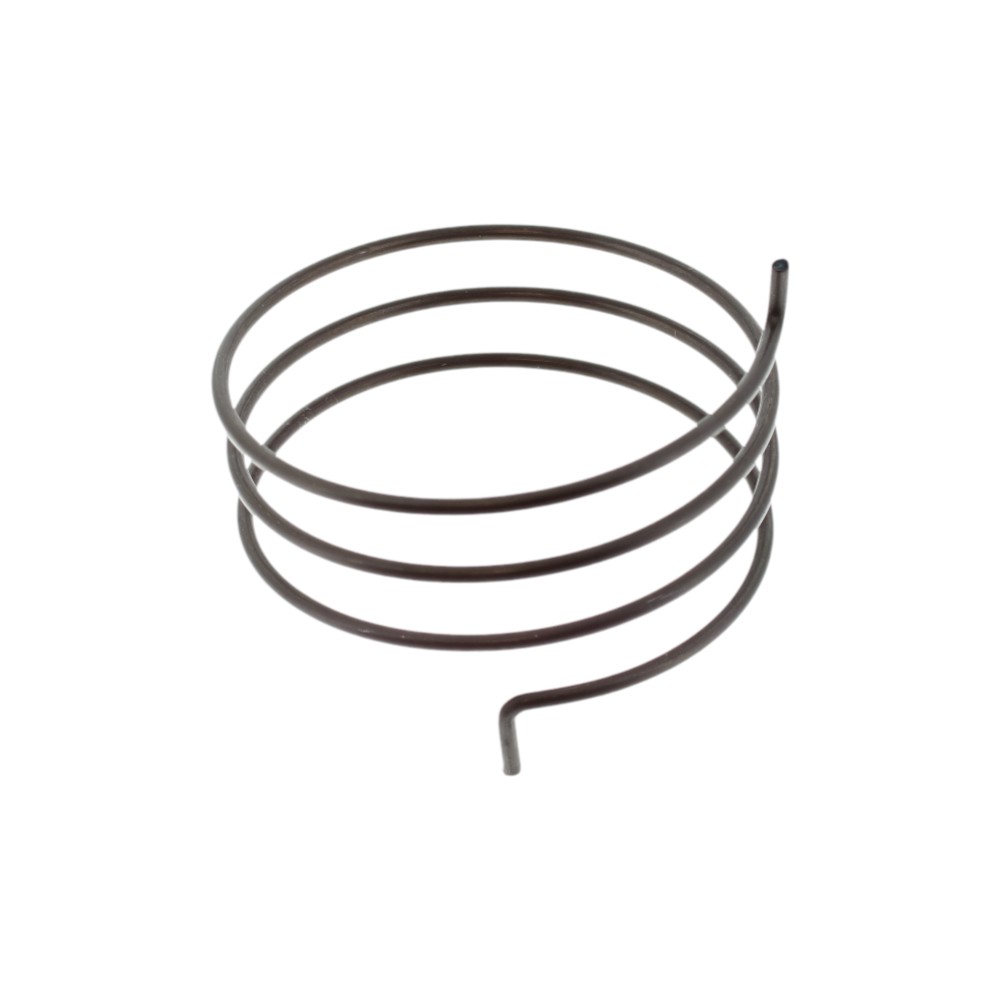

112 Bộ Phận Đẩy Lò Xo DEWALT 861988-00 861988-00 Bộ Phận Đẩy Lò Xo DEWALT 861988-00 Còn hàng 97.020 ₫
118 Bộ Đệm DEWALT 861095-01 861095-01 Bộ Đệm DEWALT 861095-01 Còn hàng 76.230 ₫
132 Vòng Đệm DEWALT 148296-00 148296-00 Vòng Đệm DEWALT 148296-00 Còn hàng 76.230 ₫
148 Vòng Kẹp DEWALT 949727-06 949727-06 Vòng Kẹp DEWALT 949727-06 Còn hàng 76.230 ₫
156 Bảo Vệ DEWALT 146774-00 146774-00 Bảo Vệ DEWALT 146774-00 Còn hàng 160.050 ₫
166 Kẹp Bên Trong Vòng Đệm DEWALT N081035 N081035 Kẹp Bên Trong Vòng Đệm DEWALT N081035 Còn hàng 566.610 ₫
167 Kẹp Bên Ngoài DEWALT 604765-00 604765-00 Kẹp Bên Ngoài DEWALT 604765-00 Còn hàng 321.090 ₫
168 Vít DEWALT 150075-00 150075-00 Vít DEWALT 150075-00 Còn hàng 76.230 ₫
170 Vít DEWALT 330045-05 330045-05 Vít DEWALT 330045-05 Còn hàng 72.600 ₫
197 Cờ Lê Đặc Biệt DEWALT 869181-00 869181-00 Cờ Lê Đặc Biệt DEWALT 869181-00 Còn hàng 343.200 ₫
198 Chốt Bàn DEWALT 861063-00 861063-00 Chốt Bàn DEWALT 861063-00 Còn hàng 223.740 ₫
207 Bu Lông DEWALT 616592-00 616592-00 Bu Lông DEWALT 616592-00 Còn hàng 374.880 ₫
211 Chốt Khóa Sa DEWALT 861084-00 861084-00 Chốt Khóa Sa DEWALT 861084-00 Còn hàng 1.226.610 ₫
214 Bộ Phận Đẩy Lò Xo DEWALT 869086-00 869086-00 Bộ Phận Đẩy Lò Xo DEWALT 869086-00 Còn hàng 280.830 ₫
220 Che Phủ DEWALT 868428-01 868428-01 Che Phủ DEWALT 868428-01 Còn hàng 108.240 ₫
221 Grommet DEWALT 868431-00 868431-00 Grommet DEWALT 868431-00 Còn hàng 76.230 ₫
222 Che Phủ DEWALT 868429-00 868429-00 Che Phủ DEWALT 868429-00 Còn hàng 108.240 ₫

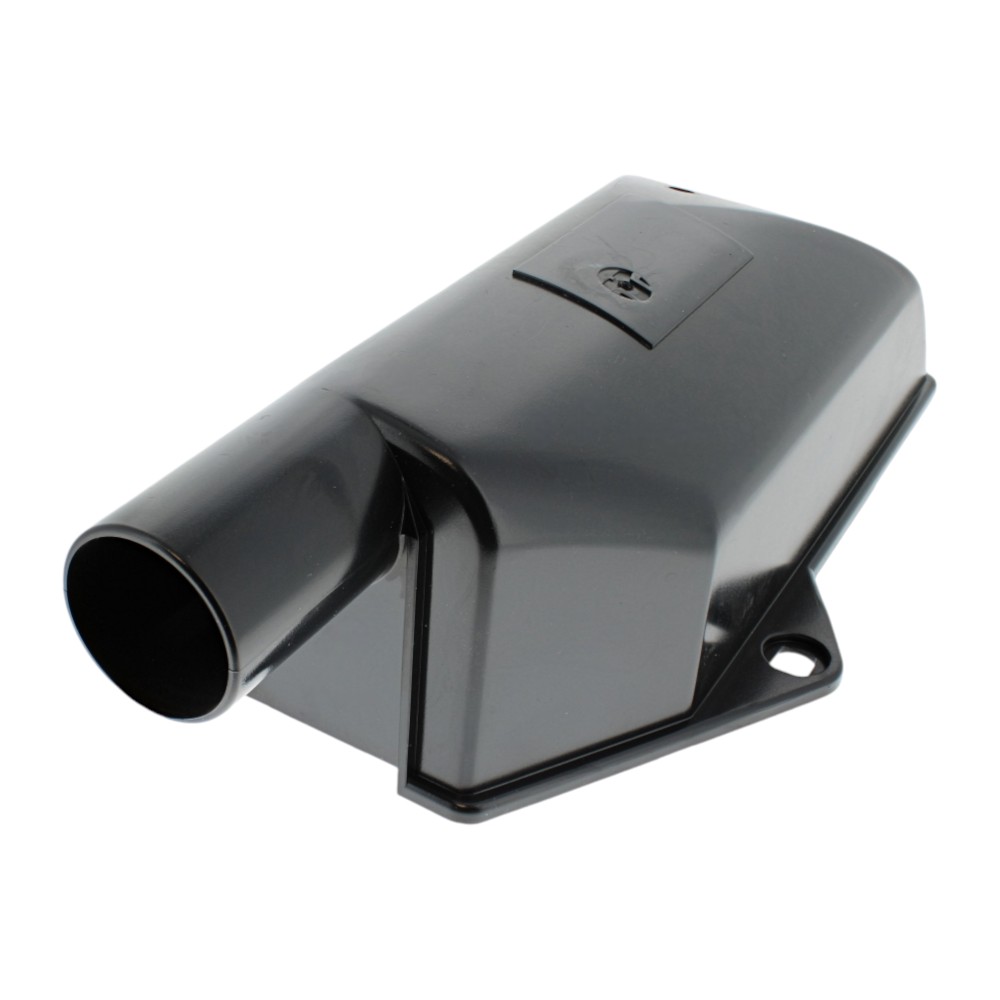

235 Bảo Vệ Sa DEWALT N060146 N060146 Bảo Vệ Sa DEWALT N060146 Còn hàng 876.150 ₫
240 Ống Lót DEWALT 607182-00 607182-00 Ống Lót DEWALT 607182-00 Còn hàng 76.230 ₫
249 Hạt DEWALT 860092-05 860092-05 Hạt DEWALT 860092-05 Còn hàng 76.230 ₫
250 Nhãn DEWALT 861099-00 861099-00 Nhãn DEWALT 861099-00 Còn hàng 76.230 ₫
253 Dây DEWALT N060144 N060144 Dây DEWALT N060144 Còn hàng 259.710 ₫
257 Vít DEWALT 949795-01 949795-01 Vít DEWALT 949795-01 Còn hàng 76.230 ₫
271 Chốt DEWALT 868303-00 868303-00 Chốt DEWALT 868303-00 Còn hàng 285.780 ₫

Sơ đồ Lắp ráp chính cho DeWalt DW743N

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
