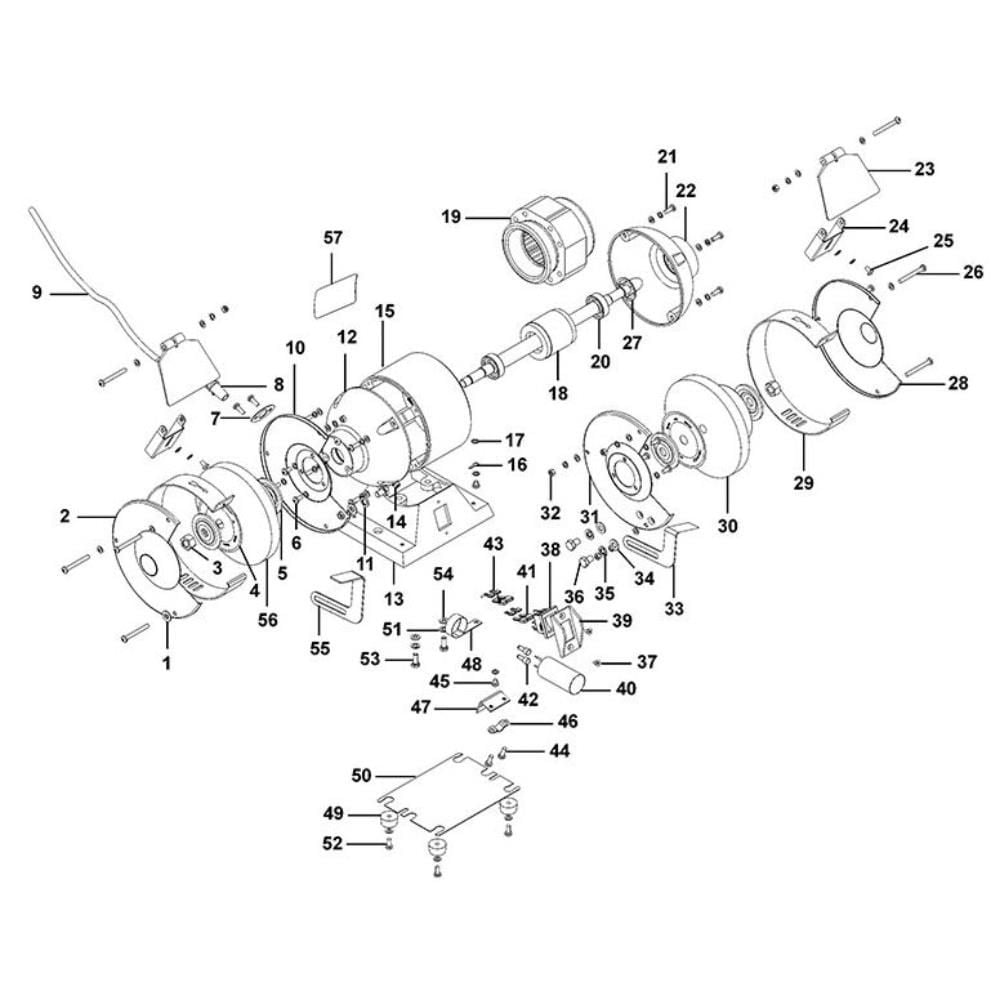

Sơ đồ Lắp ráp chính cho DeWalt DW752R

Sơ đồ Lắp ráp chính cho DeWalt DW752R

Thương hiệu: DEWALT
Mã sản phẩm: Sodo00388

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
2 Bảo Vệ Lh DEWALT 5140013-61 5140013-61 Bảo Vệ Lh DEWALT 5140013-61 Còn hàng 280.830 ₫
3 Hạt DEWALT 5140013-62 5140013-62 Hạt DEWALT 5140013-62 Còn hàng 76.230 ₫
4 Đĩa DEWALT 5140013-63 5140013-63 Đĩa DEWALT 5140013-63 Còn hàng 76.230 ₫
5 Mặt Bích DEWALT N503886 N503886 Mặt Bích DEWALT N503886 Còn hàng 132.990 ₫
6 Vít DEWALT 5140023-75 5140023-75 Vít DEWALT 5140023-75 Còn hàng 76.230 ₫
7 Giá Đỡ DEWALT 5140013-75 5140013-75 Giá Đỡ DEWALT 5140013-75 Còn hàng 76.230 ₫
8 Bộ Bảo Vệ Dây DEWALT 5140023-80 5140023-80 Bộ Bảo Vệ Dây DEWALT 5140023-80 Còn hàng 76.230 ₫
10 Bìa Trái DEWALT 5140013-66 5140013-66 Bìa Trái DEWALT 5140013-66 Còn hàng 223.740 ₫
11 Lò Xo Vòng Đệm DEWALT 5140023-74 5140023-74 Lò Xo Vòng Đệm DEWALT 5140023-74 Còn hàng 76.230 ₫
12 Tấm Bảo Vệ DEWALT 90603183 90603183 Tấm Bảo Vệ DEWALT 90603183 Còn hàng 76.230 ₫
13 Căn Cứ DEWALT 5140047-19 5140047-19 Căn Cứ DEWALT 5140047-19 Còn hàng 280.830 ₫
14 Hạt DEWALT 5140013-83 5140013-83 Hạt DEWALT 5140013-83 Còn hàng 76.230 ₫
15 Vỏ Máy DEWALT N503887 N503887 Vỏ Máy DEWALT N503887 Còn hàng 694.320 ₫
16 Đầu Nối DEWALT 90600378 90600378 Đầu Nối DEWALT 90600378 Còn hàng 76.230 ₫
17 Vòng Đệm DEWALT 90600379 90600379 Vòng Đệm DEWALT 90600379 Còn hàng 76.230 ₫
18 Rotor DEWALT N503888 N503888 Rotor DEWALT N503888 Còn hàng 1.621.620 ₫
20 Vòng Bi|bóng DEWALT 5140013-68 5140013-68 Vòng Bi|bóng DEWALT 5140013-68 Còn hàng 223.740 ₫
21 Vít DEWALT 5140013-60 5140013-60 Vít DEWALT 5140013-60 Còn hàng 76.230 ₫
22 Vỏ Ổ Trục DEWALT N503890 N503890 Vỏ Ổ Trục DEWALT N503890 Còn hàng 181.500 ₫
23 Khiên DEWALT 90600386 90600386 Khiên DEWALT 90600386 Còn hàng 396.660 ₫

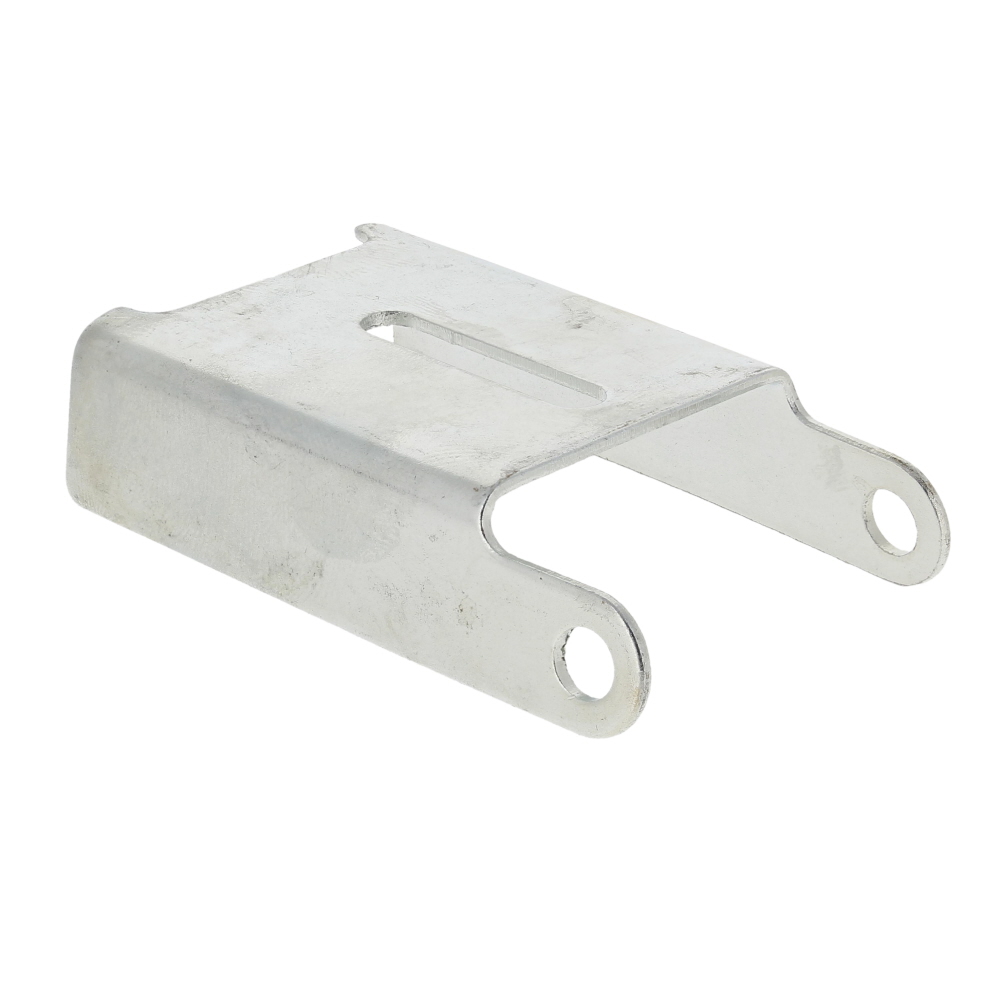

24 Dấu Ngoặc DEWALT 5140023-62 5140023-62 Dấu Ngoặc DEWALT 5140023-62 Còn hàng 76.230 ₫
25 Vít DEWALT 5140023-76 5140023-76 Vít DEWALT 5140023-76 Còn hàng 76.230 ₫
26 Vít DEWALT 5140023-78 5140023-78 Vít DEWALT 5140023-78 Còn hàng 76.230 ₫
27 Vòng Đệm DEWALT 5140013-73 5140013-73 Vòng Đệm DEWALT 5140013-73 Còn hàng 76.230 ₫

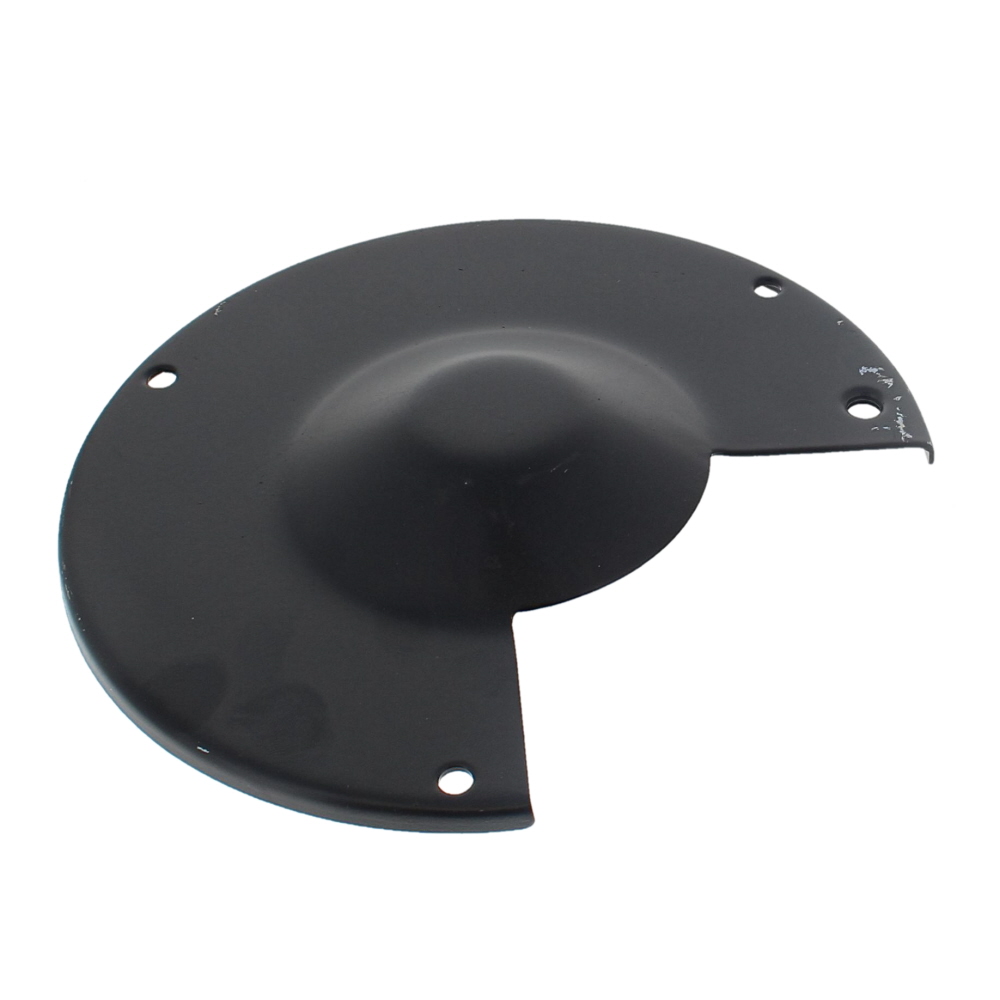

28 Vệ Binh Rh DEWALT 5140013-84 5140013-84 Vệ Binh Rh DEWALT 5140013-84 Còn hàng 280.830 ₫
29 Thanh Dẫn Hướng Bánh Xe DEWALT 5140013-79 5140013-79 Thanh Dẫn Hướng Bánh Xe DEWALT 5140013-79 Còn hàng 97.020 ₫
31 Bìa Rh DEWALT 5140023-71 5140023-71 Bìa Rh DEWALT 5140023-71 Còn hàng 223.740 ₫
32 Đai Ốc M5 DEWALT 5140023-77 5140023-77 Đai Ốc M5 DEWALT 5140023-77 Còn hàng 76.230 ₫
33 Giá Đỡ Dụng Cụ Rh DEWALT 90604503 90604503 Giá Đỡ Dụng Cụ Rh DEWALT 90604503 Còn hàng 76.230 ₫
34 Vòng Đệm DEWALT 5140014-03 5140014-03 Vòng Đệm DEWALT 5140014-03 Còn hàng 76.230 ₫
35 Vòng Đệm DEWALT 5140023-84 5140023-84 Vòng Đệm DEWALT 5140023-84 Còn hàng 76.230 ₫
36 Bu Lông DEWALT 90600392 90600392 Bu Lông DEWALT 90600392 Còn hàng 76.230 ₫
37 Vít DEWALT 90600399 90600399 Vít DEWALT 90600399 Còn hàng 76.230 ₫
38 Công Tắc DEWALT 90600400 90600400 Công Tắc DEWALT 90600400 Còn hàng 280.830 ₫
39 Nắp Công Tắc DEWALT N503891 N503891 Nắp Công Tắc DEWALT N503891 Còn hàng 76.230 ₫
40 Tụ Điện DEWALT 5140013-89 5140013-89 Tụ Điện DEWALT 5140013-89 Còn hàng 223.740 ₫
41 Vỏ Kiếm DEWALT 90600403 90600403 Vỏ Kiếm DEWALT 90600403 Còn hàng 76.230 ₫
42 Bu Lông DEWALT 90600404 90600404 Bu Lông DEWALT 90600404 Còn hàng 76.230 ₫
43 Kẹp Cáp DEWALT 5140013-74 5140013-74 Kẹp Cáp DEWALT 5140013-74 Còn hàng 76.230 ₫
44 Vít DEWALT 5140014-01 5140014-01 Vít DEWALT 5140014-01 Còn hàng 76.230 ₫
45 Vít DEWALT 90600407 90600407 Vít DEWALT 90600407 Còn hàng 76.230 ₫
46 Kẹp Dây DEWALT 5140023-81 5140023-81 Kẹp Dây DEWALT 5140023-81 Còn hàng 76.230 ₫
47 Đĩa DEWALT 5140023-82 5140023-82 Đĩa DEWALT 5140023-82 Còn hàng 76.230 ₫
48 Dấu Ngoặc DEWALT 5140023-79 5140023-79 Dấu Ngoặc DEWALT 5140023-79 Còn hàng 76.230 ₫
49 Ủng Cao Su DEWALT 5140013-91 5140013-91 Ủng Cao Su DEWALT 5140013-91 Còn hàng 76.230 ₫
50 Tấm Đế DEWALT 5140013-90 5140013-90 Tấm Đế DEWALT 5140013-90 Còn hàng 76.230 ₫
51 Bu Lông DEWALT 5140013-64 5140013-64 Bu Lông DEWALT 5140013-64 Còn hàng 76.230 ₫
52 Vít DEWALT 90600414 90600414 Vít DEWALT 90600414 Còn hàng 76.230 ₫
53 Bu Lông DEWALT 5140023-83 5140023-83 Bu Lông DEWALT 5140023-83 Còn hàng 76.230 ₫
54 Vòng Đệm DEWALT 90600416 90600416 Vòng Đệm DEWALT 90600416 Còn hàng 76.230 ₫
55 Giá Đỡ Dụng Cụ Lh DEWALT 90604504 90604504 Giá Đỡ Dụng Cụ Lh DEWALT 90604504 Còn hàng 76.230 ₫

Sơ đồ Lắp ráp chính cho DeWalt DW752R

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
