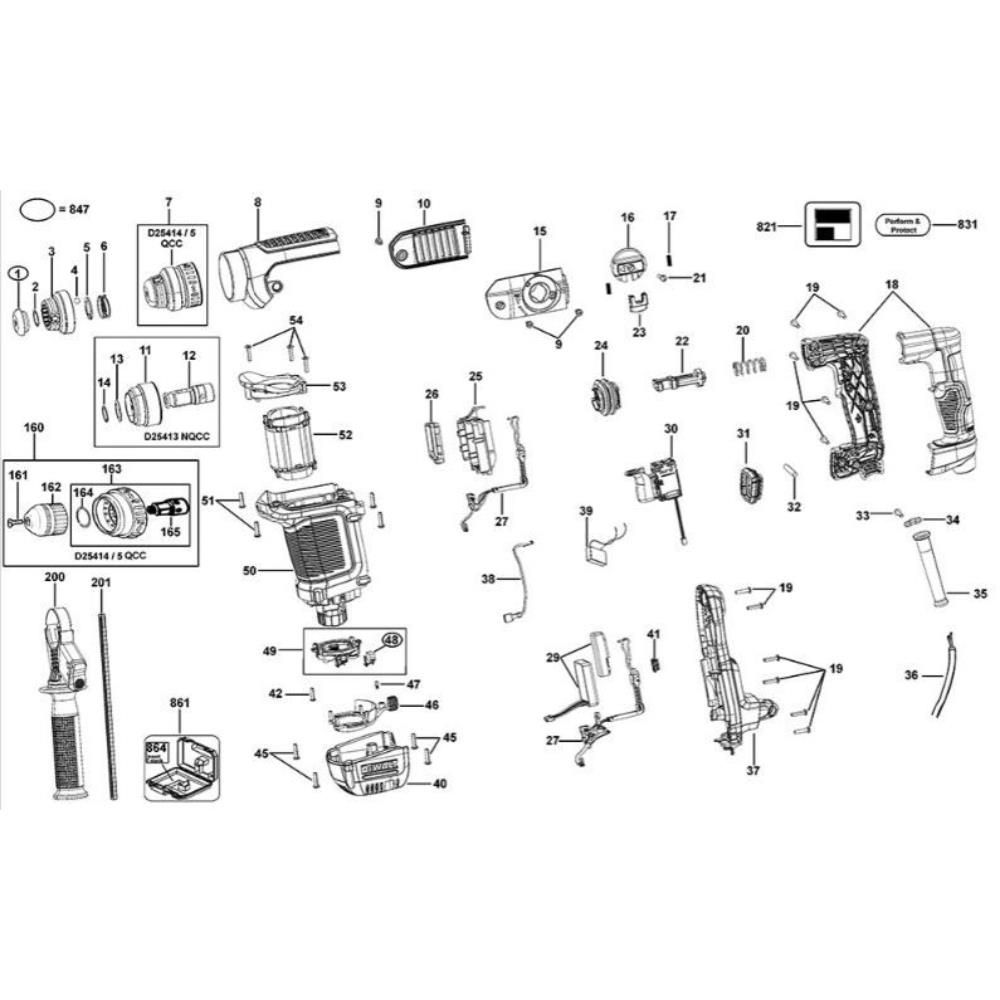

Sơ đồ Lắp ráp chính DeWalt D25414K

Sơ đồ Lắp ráp chính DeWalt D25414K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03902

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
6 Bộ Bảo Vệ Dây DEWALT 403395-00 403395-00 Bộ Bảo Vệ Dây DEWALT 403395-00 Còn hàng 132.000 ₫
6 Bộ Phận Đẩy Lò Xo DEWALT N038938 N038938 Bộ Phận Đẩy Lò Xo DEWALT N038938 Còn hàng 76.230 ₫
7 Bộ Bảo Vệ Dây DEWALT 584090-00 584090-00 Bộ Bảo Vệ Dây DEWALT 584090-00 Còn hàng 76.230 ₫
7 Bộ Chuyển Đổi Ổ Trục Sds DEWALT N379398 N379398 Bộ Chuyển Đổi Ổ Trục Sds DEWALT N379398 Còn hàng 3.214.200 ₫
8 Che Phủ DEWALT N106154 N106154 Che Phủ DEWALT N106154 Còn hàng 374.880 ₫
9 Vít DEWALT 324006-14 324006-14 Vít DEWALT 324006-14 Còn hàng 76.230 ₫
10 Bìa Rh DEWALT N106172-00 N106172-00 Bìa Rh DEWALT N106172-00 Còn hàng 157.410 ₫
15 Bìa Trái DEWALT N106173-00 N106173-00 Bìa Trái DEWALT N106173-00 Còn hàng 132.990 ₫
15 Chuck Keyless DEWALT 582512-02 582512-02 Chuck Keyless DEWALT 582512-02 Còn hàng 1.163.580 ₫
16 Nhô Lên DEWALT N150304 N150304 Nhô Lên DEWALT N150304 Còn hàng 76.230 ₫
17 Bộ Phận Đẩy Lò Xo DEWALT 1008957-00 1008957-00 Bộ Phận Đẩy Lò Xo DEWALT 1008957-00 Còn hàng 76.230 ₫
18 Tay Cầm Sa DEWALT N379400 N379400 Tay Cầm Sa DEWALT N379400 Còn hàng 764.280 ₫
20 Nén Lò Xo DEWALT N106188 N106188 Nén Lò Xo DEWALT N106188 Còn hàng 76.230 ₫
22 Dừng Lại DEWALT N152623 N152623 Dừng Lại DEWALT N152623 Còn hàng 280.830 ₫
22 Kẹp Dây DEWALT 821070 821070 Kẹp Dây DEWALT 821070 Còn hàng 76.230 ₫
23 Nút Nhả DEWALT N192178 N192178 Nút Nhả DEWALT N192178 Còn hàng 76.230 ₫
23 Vít DEWALT 330065-08 330065-08 Vít DEWALT 330065-08 Còn hàng 76.230 ₫
24 Ống Thổi DEWALT N106221-00 N106221-00 Ống Thổi DEWALT N106221-00 Còn hàng 223.740 ₫
25 Lò Xo Giữ DEWALT N186074 N186074 Lò Xo Giữ DEWALT N186074 Còn hàng 517.110 ₫
26 Mô-đun Gacc 115v DEWALT N274641 N274641 Mô-đun Gacc 115v DEWALT N274641 Còn hàng 2.245.320 ₫
26 Mô-đun Gacc 230v DEWALT N274642 N274642 Mô-đun Gacc 230v DEWALT N274642 Còn hàng 2.245.320 ₫
27 Bộ Dây Dẫn DEWALT N379403 N379403 Bộ Dây Dẫn DEWALT N379403 Còn hàng 764.280 ₫
30 Công Tắc DEWALT N524745 N524745 Công Tắc DEWALT N524745 Còn hàng 901.560 ₫
31 Ống Thổi DEWALT N106222 N106222 Ống Thổi DEWALT N106222 Còn hàng 181.500 ₫
32 Trục DEWALT N159443 N159443 Trục DEWALT N159443 Còn hàng 76.230 ₫
33 Vít Giữ Mâm Cặp DEWALT 605256-02 605256-02 Vít Giữ Mâm Cặp DEWALT 605256-02 Còn hàng 72.600 ₫
36 Dây Đeo DEWALT 582319-42 582319-42 Dây Đeo DEWALT 582319-42 Còn hàng 1.621.620 ₫
37 Đĩa DEWALT N106186-01 N106186-01 Đĩa DEWALT N106186-01 Còn hàng 580.800 ₫
38 Dây Kết Nối DEWALT N578054 N578054 Dây Kết Nối DEWALT N578054 Còn hàng 181.500 ₫
39 Tụ Điện DEWALT N272900 N272900 Tụ Điện DEWALT N272900 Còn hàng 97.020 ₫
40 Nắp Cuối DEWALT N106181-00 N106181-00 Nắp Cuối DEWALT N106181-00 Còn hàng 343.200 ₫
42 Vít DEWALT 330065-35 330065-35 Vít DEWALT 330065-35 Còn hàng 76.230 ₫
46 Bộ Chọn DEWALT N135728 N135728 Bộ Chọn DEWALT N135728 Còn hàng 76.230 ₫
48 Cặp Chổi 120v DEWALT N379405 N379405 Cặp Chổi 120v DEWALT N379405 Còn hàng 280.830 ₫
48 Detent 326467-00 Detent Còn hàng 76.230 ₫
49 Bàn Chải DEWALT N379406 N379406 Bàn Chải DEWALT N379406 Còn hàng 948.750 ₫
49 Tấm Chổi DEWALT N379407 N379407 Tấm Chổi DEWALT N379407 Còn hàng 948.750 ₫
50 Động Cơ Vỏ Máy DEWALT N106153 N106153 Động Cơ Vỏ Máy DEWALT N106153 Còn hàng 764.280 ₫
51 Vít DEWALT N445171 N445171 Vít DEWALT N445171 Còn hàng 76.230 ₫
52 Dòng Điện 120v DEWALT N379408 N379408 Dòng Điện 120v DEWALT N379408 Còn hàng 2.475.990 ₫
52 Dòng Điện 230v DEWALT N379409 N379409 Dòng Điện 230v DEWALT N379409 Còn hàng 4.798.200 ₫
53 Quạt Chắn Gió DEWALT N137273 N137273 Quạt Chắn Gió DEWALT N137273 Còn hàng 280.830 ₫
91 Dây Đeo DEWALT 582319-40 582319-40 Dây Đeo DEWALT 582319-40 Còn hàng 1.967.460 ₫
133 Vòng Đệm DEWALT 578387-00 578387-00 Vòng Đệm DEWALT 578387-00 Còn hàng 132.000 ₫
134 Quả Bóng 7mm DEWALT 583890-00 583890-00 Quả Bóng 7mm DEWALT 583890-00 Còn hàng 132.000 ₫
136 Mũ Lưỡi Trai DEWALT 323489-00 323489-00 Mũ Lưỡi Trai DEWALT 323489-00 Còn hàng 132.000 ₫
137 Nhẫn DEWALT 579212-00 579212-00 Nhẫn DEWALT 579212-00 Còn hàng 132.000 ₫
145 Con Quay DEWALT N403112 N403112 Con Quay DEWALT N403112 Còn hàng 764.280 ₫
146 Trục Chính Sa DEWALT N403284 N403284 Trục Chính Sa DEWALT N403284 Còn hàng 901.560 ₫
150 Chuck & Spindle Sa DEWALT 584559-00 584559-00 Chuck & Spindle Sa DEWALT 584559-00 Còn hàng 3.098.700 ₫
200 Tay Cầm Bên Sa DEWALT N276149 N276149 Tay Cầm Bên Sa DEWALT N276149 Còn hàng 948.750 ₫
201 Dừng Độ Sâu DEWALT 798846-02 798846-02 Dừng Độ Sâu DEWALT 798846-02 Còn hàng 72.600 ₫
821 Nhãn Đánh Giá DEWALT N524335 N524335 Nhãn Đánh Giá DEWALT N524335 Còn hàng 97.020 ₫
821 Tấm Định Mức DEWALT N377798 N377798 Tấm Định Mức DEWALT N377798 Còn hàng 76.230 ₫
831 Nhãn DEWALT N376894 N376894 Nhãn DEWALT N376894 Còn hàng 76.230 ₫
847 Bộ Dụng Cụ Bảo Dưỡng 115v DEWALT N392848 N392848 Bộ Dụng Cụ Bảo Dưỡng 115v DEWALT N392848 Còn hàng 2.475.990 ₫
847 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT N392849 N392849 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT N392849 Còn hàng 2.475.990 ₫
861 Hộp Đựng Đồ Nghề DEWALT N377020 N377020 Hộp Đựng Đồ Nghề DEWALT N377020 Còn hàng 2.153.250 ₫
864 Chèn DEWALT N361841 N361841 Chèn DEWALT N361841 Còn hàng 1.621.620 ₫

Sơ đồ Lắp ráp chính DeWalt D25414K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
