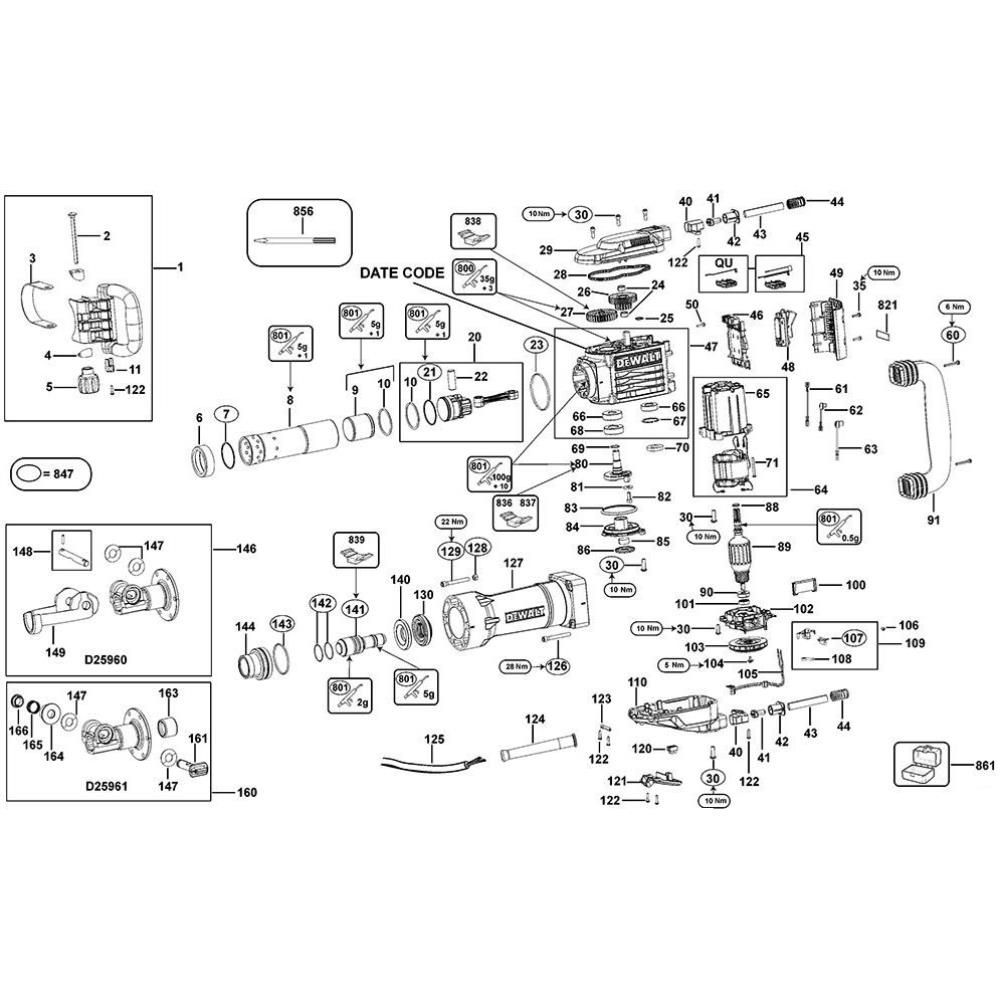

Sơ đồ Lắp ráp chính DeWalt D25951K

Sơ đồ Lắp ráp chính DeWalt D25951K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03794

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Phần Ứng 120v DEWALT 579837-03 579837-03 Phần Ứng 120v DEWALT 579837-03 Còn hàng 5.428.500 ₫
1 Phần Ứng 230v DEWALT 579837-02 579837-02 Phần Ứng 230v DEWALT 579837-02 Còn hàng 5.870.700 ₫
2 Dòng Sa 230v DEWALT 579827-04 579827-04 Dòng Sa 230v DEWALT 579827-04 Còn hàng 4.903.800 ₫
2 Trường Sa 115v DEWALT 579827-05 579827-05 Trường Sa 115v DEWALT 579827-05 Còn hàng 4.903.800 ₫
3 Giá Đỡ Chổi Sa DEWALT 1007719-00 1007719-00 Giá Đỡ Chổi Sa DEWALT 1007719-00 Còn hàng 2.475.990 ₫
7 Niêm Phong DEWALT 1007800-00 1007800-00 Niêm Phong DEWALT 1007800-00 Còn hàng 76.230 ₫
8 Cặp Chổi 115v DEWALT 1005550-03 1005550-03 Cặp Chổi 115v DEWALT 1005550-03 Còn hàng 1.222.650 ₫
8 Cặp Chổi 230v DEWALT 1005550-02 1005550-02 Cặp Chổi 230v DEWALT 1005550-02 Còn hàng 1.655.940 ₫
10 Quạt Sa DEWALT N542569 N542569 Quạt Sa DEWALT N542569 Còn hàng 580.800 ₫
12 Nén Lò Xo DEWALT 1005637-00 1005637-00 Nén Lò Xo DEWALT 1005637-00 Còn hàng 109.890 ₫
13 Tay Cầm Vỏ Máy DEWALT 1005640-00 1005640-00 Tay Cầm Vỏ Máy DEWALT 1005640-00 Còn hàng 343.200 ₫
14 Dây Cáp (m/phích Cắm) Gb DEWALT 582319-23 582319-23 Dây Cáp (m/phích Cắm) Gb DEWALT 582319-23 Còn hàng 1.508.100 ₫
14 Dây Nguồn (m/plug) DEWALT 582319-24 582319-24 Dây Nguồn (m/plug) DEWALT 582319-24 Còn hàng 1.850.970 ₫
14 Ống Thổi DEWALT 1005643-00 1005643-00 Ống Thổi DEWALT 1005643-00 Còn hàng 384.780 ₫
16 Thanh Dẫn Hướng Ống DEWALT 1005646-00 1005646-00 Thanh Dẫn Hướng Ống DEWALT 1005646-00 Còn hàng 343.200 ₫
17 Dừng Lại DEWALT 1005644-00 1005644-00 Dừng Lại DEWALT 1005644-00 Còn hàng 396.660 ₫
18 Chì & Ổ Cắm Sa DEWALT 487326-03 487326-03 Chì & Ổ Cắm Sa DEWALT 487326-03 Còn hàng 694.320 ₫
19 Tay Cầm DEWALT 1005639-00 1005639-00 Tay Cầm DEWALT 1005639-00 Còn hàng 580.800 ₫
20 Thanh Dẫn Hướng Bush DEWALT 1005496-01 1005496-01 Thanh Dẫn Hướng Bush DEWALT 1005496-01 Còn hàng 146.850 ₫
21 Giá Đỡ DEWALT N572223 N572223 Giá Đỡ DEWALT N572223 Còn hàng 132.990 ₫
22 Kẹp Dây DEWALT 821070 821070 Kẹp Dây DEWALT 821070 Còn hàng 76.230 ₫
23 Thanh DEWALT 1005645-00 1005645-00 Thanh DEWALT 1005645-00 Còn hàng 384.780 ₫
23 Vít DEWALT 330065-08 330065-08 Vít DEWALT 330065-08 Còn hàng 76.230 ₫
24 Nắp Tay Cầm DEWALT 1005641-00 1005641-00 Nắp Tay Cầm DEWALT 1005641-00 Còn hàng 517.110 ₫
27 Vòng Bi Tay Áo DEWALT 1005942-00 1005942-00 Vòng Bi Tay Áo DEWALT 1005942-00 Còn hàng 109.890 ₫
29 Vít DEWALT 324119-02 324119-02 Vít DEWALT 324119-02 Còn hàng 76.230 ₫
30 Vỏ Hộp Số DEWALT 1005642-00 1005642-00 Vỏ Hộp Số DEWALT 1005642-00 Còn hàng 580.800 ₫
32 Niêm Phong DEWALT 487224-00 487224-00 Niêm Phong DEWALT 487224-00 Còn hàng 280.830 ₫
35 Vòng Bi DEWALT N110363 N110363 Vòng Bi DEWALT N110363 Còn hàng 580.800 ₫
36 Niêm Phong DEWALT 487209-01 487209-01 Niêm Phong DEWALT 487209-01 Còn hàng 1.226.610 ₫
37 Vòng Kẹp DEWALT 324821-03 324821-03 Vòng Kẹp DEWALT 324821-03 Còn hàng 76.230 ₫
39 Khoảng Cách DEWALT 578452-00 578452-00 Khoảng Cách DEWALT 578452-00 Còn hàng 132.990 ₫
40 Khoảng Cách DEWALT 578451-00 578451-00 Khoảng Cách DEWALT 578451-00 Còn hàng 76.230 ₫
40 Vòng Bi DEWALT 577745-00 577745-00 Vòng Bi DEWALT 577745-00 Còn hàng 374.880 ₫
41 Ống Cách Nhiệt DEWALT 590191-00 590191-00 Ống Cách Nhiệt DEWALT 590191-00 Còn hàng 76.230 ₫
41 Vòng Bi DEWALT 605040-26 605040-26 Vòng Bi DEWALT 605040-26 Còn hàng 223.740 ₫
43 Bánh Răng DEWALT 582109-00 582109-00 Bánh Răng DEWALT 582109-00 Còn hàng 2.907.300 ₫
44 Hộp Số Sa DEWALT 582110-00 582110-00 Hộp Số Sa DEWALT 582110-00 Còn hàng 8.745.000 ₫
45 Bàn Chải Bộ Phận Đẩy Lò Xo DEWALT 487377-00 487377-00 Bàn Chải Bộ Phận Đẩy Lò Xo DEWALT 487377-00 Còn hàng 108.240 ₫
45 Trục Khuỷu DEWALT 582111-00 582111-00 Trục Khuỷu DEWALT 582111-00 Còn hàng 3.214.200 ₫
46 Nhẫn DEWALT 576451-00 576451-00 Nhẫn DEWALT 576451-00 Còn hàng 76.230 ₫
47 Ghim DEWALT 582387-00 582387-00 Ghim DEWALT 582387-00 Còn hàng 833.580 ₫
48 Nhô Lên DEWALT 581656-00 581656-00 Nhô Lên DEWALT 581656-00 Còn hàng 76.230 ₫
49 Vít DEWALT 1005672-00 1005672-00 Vít DEWALT 1005672-00 Còn hàng 76.230 ₫
50 Pít-tông DEWALT 582112-00 582112-00 Pít-tông DEWALT 582112-00 Còn hàng 580.800 ₫
51 Bộ Piston DEWALT 582113-01 582113-01 Bộ Piston DEWALT 582113-01 Còn hàng 1.967.460 ₫
52 Vòng Chữ O DEWALT 323711-47 323711-47 Vòng Chữ O DEWALT 323711-47 Còn hàng 76.230 ₫
54 Mô-đun Gacc 115v DEWALT 1007717-03 1007717-03 Mô-đun Gacc 115v DEWALT 1007717-03 Còn hàng 4.062.300 ₫
54 Mô-đun Gacc 230v DEWALT 1007717-02 1007717-02 Mô-đun Gacc 230v DEWALT 1007717-02 Còn hàng 4.062.300 ₫
56 Kẹp Vòng Đệm DEWALT 487284-00 487284-00 Kẹp Vòng Đệm DEWALT 487284-00 Còn hàng 161.040 ₫
57 Che Phủ DEWALT 1005666-01 1005666-01 Che Phủ DEWALT 1005666-01 Còn hàng 449.130 ₫
83 Vít Torx DEWALT 324007-11 324007-11 Vít Torx DEWALT 324007-11 Còn hàng 76.230 ₫
86 Bộ Bảo Vệ Dây DEWALT 323091-01 323091-01 Bộ Bảo Vệ Dây DEWALT 323091-01 Còn hàng 76.230 ₫
120 Vòng Bi DEWALT 330003-68 330003-68 Vòng Bi DEWALT 330003-68 Còn hàng 449.130 ₫
130 Vòng Bi DEWALT 330003-69 330003-69 Vòng Bi DEWALT 330003-69 Còn hàng 449.130 ₫
188 Vòng Kẹp DEWALT 324821-04 324821-04 Vòng Kẹp DEWALT 324821-04 Còn hàng 132.000 ₫
226 Chèn Kẹp DEWALT 479319-00 479319-00 Chèn Kẹp DEWALT 479319-00 Còn hàng 76.230 ₫
252 Vòng Chữ O DEWALT 487287-00 487287-00 Vòng Chữ O DEWALT 487287-00 Còn hàng 458.370 ₫
800 Mỡ 90 Gms DEWALT 870889-02 870889-02 Mỡ 90 Gms DEWALT 870889-02 Còn hàng 727.980 ₫
817 Nhãn DEWALT 487395-01 487395-01 Nhãn DEWALT 487395-01 Còn hàng 76.230 ₫
821 Nhãn Đánh Giá DEWALT N571470 N571470 Nhãn Đánh Giá DEWALT N571470 Còn hàng 223.740 ₫
836 Jig Hỗ Trợ S.t. DEWALT 559617-99 559617-99 Jig Hỗ Trợ S.t. DEWALT 559617-99 Còn hàng 4.983.000 ₫
837 Jig Hỗ Trợ S.t. DEWALT 559618-99 559618-99 Jig Hỗ Trợ S.t. DEWALT 559618-99 Còn hàng 3.185.820 ₫
838 Công Cụ Dịch Vụ DEWALT 559621-99 559621-99 Công Cụ Dịch Vụ DEWALT 559621-99 Còn hàng 609.180 ₫
846 Bộ Dụng Cụ Bảo Dưỡng 120v DEWALT 1008771-00 1008771-00 Bộ Dụng Cụ Bảo Dưỡng 120v DEWALT 1008771-00 Còn hàng 7.982.700 ₫
846 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT 1008770-00 1008770-00 Bộ Dụng Cụ Bảo Dưỡng 230v DEWALT 1008770-00 Còn hàng 7.982.700 ₫

Sơ đồ Lắp ráp chính DeWalt D25951K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
