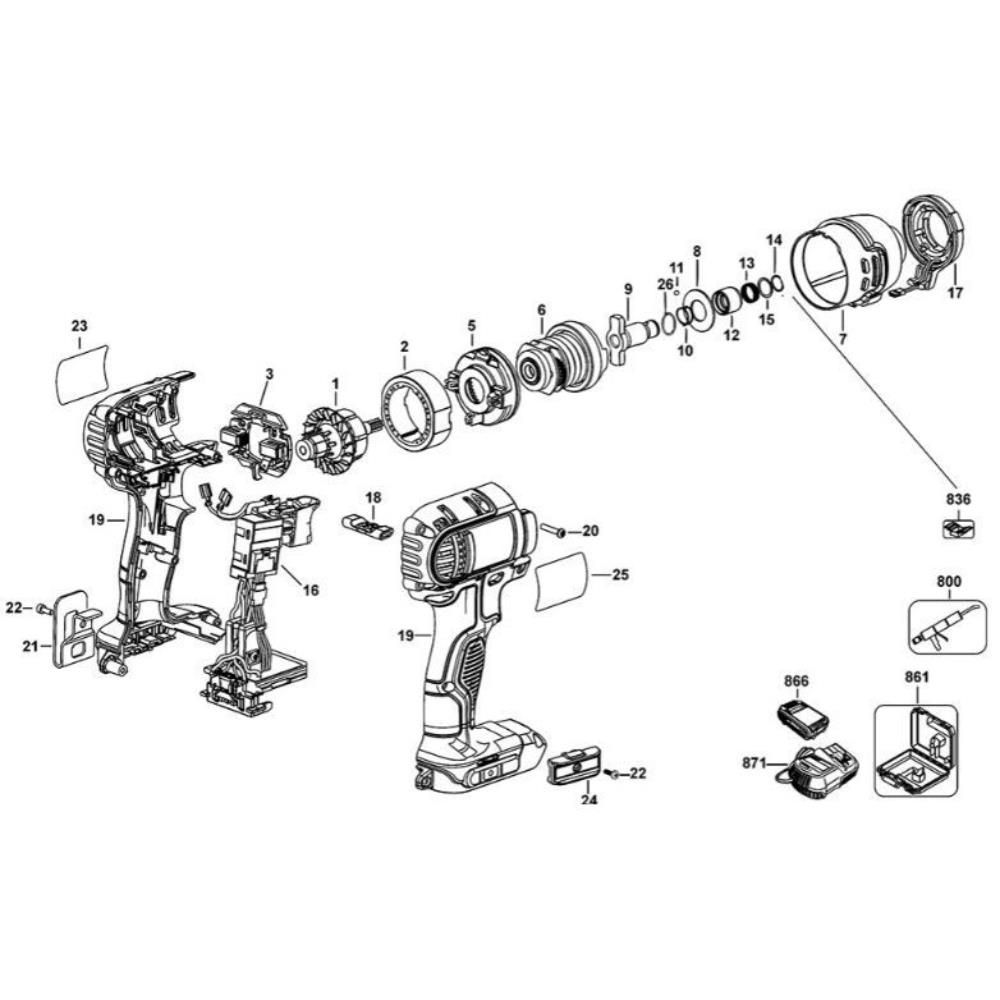

Sơ đồ Lắp ráp chính DeWalt DCF835

Sơ đồ Lắp ráp chính DeWalt DCF835

Thương hiệu: DEWALT
Mã sản phẩm: Sodo00240

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
Móc treo dùng cho máy khoan vặn vít pin Dewalt N086039 N086039 Móc treo dùng cho máy khoan vặn vít pin Dewalt N086039 Còn hàng Giá gốc là: 45.000 ₫.Giá hiện tại là: 44.100 ₫.
1 Armature Sa N109714 Armature Sa Còn hàng 1.850.970 ₫
2 Magnet N109432 Magnet Còn hàng 1.621.620 ₫
3 Brush Plate N109434 Brush Plate Còn hàng 755.040 ₫
5 Mount Sa N114620 Mount Sa Còn hàng 280.830 ₫
6 Impactor N400100 Impactor Còn hàng 1.226.610 ₫
7 Nose Sa N110056 Nose Sa Còn hàng 1.163.580 ₫
8 Washer 642883-00C Washer Còn hàng 132.000 ₫
9 Anvil Assembly N114621 Anvil Assembly Còn hàng 833.580 ₫
10 Spring N078434 Spring Còn hàng 132.000 ₫
10 Spring N448621 Spring Còn hàng 109.890 ₫
11 Ball Steel N089668 Ball Steel Còn hàng 132.000 ₫
12 Sleeve N078437 Sleeve Còn hàng 245.190 ₫
13 Spring N019351 Spring Còn hàng 132.000 ₫
14 Ring N053863 Ring Còn hàng 132.000 ₫
15 Washer N016823 Washer Còn hàng 132.000 ₫
17 Led Light N073422 Led Light Còn hàng 901.560 ₫
18 Lever N073265 Lever Còn hàng 76.230 ₫
21 Belt Hook N086039 Belt Hook Còn hàng 213.180 ₫
22 Screw N042665 Screw Còn hàng 132.000 ₫
23 Brand Label N092311 Brand Label Còn hàng 76.230 ₫
24 Holder Bit N475326 Holder Bit Còn hàng 280.830 ₫
34 Screw 682211-00 Screw Còn hàng 76.230 ₫
45 Sạc 10.8v - 18v N450537 Sạc 10.8v - 18v Còn hàng 2.638.350 ₫
800 Grease 286436-00 Grease Còn hàng 5.230.500 ₫
800 Grease 100 Gms 808386-00 Grease 100 Gms Còn hàng 2.638.350 ₫
836 S.T.Circlip Inserter 1003940-99 S.T.Circlip Inserter Còn hàng 4.187.700 ₫
861 Kit Box N174181 Kit Box Còn hàng 1.163.580 ₫
866 Battery 14.4v - 1.5ah N123280 Battery 14.4v - 1.5ah Còn hàng 6.596.700 ₫

Sơ đồ Lắp ráp chính DeWalt DCF835

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
