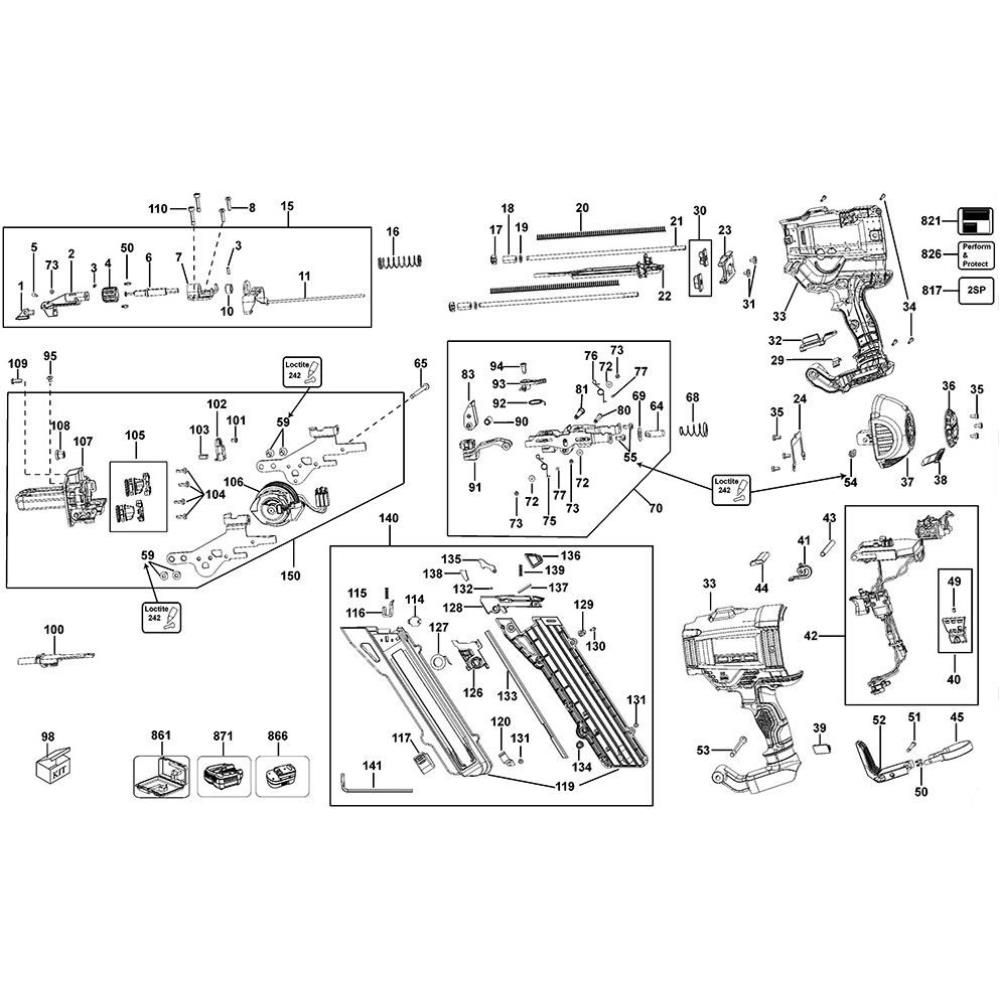

Sơ đồ Lắp ráp chính DeWalt DCN682

Sơ đồ Lắp ráp chính DeWalt DCN682

Thương hiệu: DEWALT
Mã sản phẩm: Sodo01242

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Bộ Vỏ Sò DeWalt N534482 N534482 Bộ Vỏ Sò DeWalt N534482 Còn hàng 1.435.170 ₫
3 Khóa Nút DeWalt N468738 N468738 Khóa Nút DeWalt N468738 Còn hàng 76.230 ₫
3 Screw 330019-24 Screw Còn hàng 76.230 ₫
4 Chèn DeWalt 9R215121 9R215121 Chèn DeWalt 9R215121 Còn hàng 76.230 ₫
5 Ống Kính DeWalt N471571 N471571 Ống Kính DeWalt N471571 Còn hàng 76.230 ₫
6 Lá Bộ Phận Đẩy Lò Xo DeWalt N388602 N388602 Lá Bộ Phận Đẩy Lò Xo DeWalt N388602 Còn hàng 132.000 ₫
7 Bộ Chọn DeWalt N466948 N466948 Bộ Chọn DeWalt N466948 Còn hàng 157.410 ₫
8 Nút Nhả DeWalt N505465 N505465 Nút Nhả DeWalt N505465 Còn hàng 280.830 ₫
9 Nén Lò Xo DeWalt N411486 N411486 Nén Lò Xo DeWalt N411486 Còn hàng 76.230 ₫
10 Cái Móc DeWalt N410943 N410943 Cái Móc DeWalt N410943 Còn hàng 157.410 ₫
12 Screw.Special 330019-52 Screw.Special Còn hàng 76.230 ₫
14 Ống Kính DeWalt N468840 N468840 Ống Kính DeWalt N468840 Còn hàng 76.230 ₫
15 Tấm Vải Liệm DeWalt N494328 N494328 Tấm Vải Liệm DeWalt N494328 Còn hàng 157.410 ₫
16 Che Phủ DeWalt N494329 N494329 Che Phủ DeWalt N494329 Còn hàng 181.500 ₫
17 Vít DeWalt 174080 174080 Vít DeWalt 174080 Còn hàng 76.230 ₫
18 Ghim DeWalt N474517 N474517 Ghim DeWalt N474517 Còn hàng 132.000 ₫
19 Chốt Cửa DeWalt N465295 N465295 Chốt Cửa DeWalt N465295 Còn hàng 132.000 ₫
20 Bộ Phận Đẩy Lò Xo DeWalt 180528 180528 Bộ Phận Đẩy Lò Xo DeWalt 180528 Còn hàng 132.000 ₫
21 Bộ Chuyển Đổi DeWalt N473137 N473137 Bộ Chuyển Đổi DeWalt N473137 Còn hàng 223.740 ₫
22 Bộ Chuyển Đổi DeWalt N473138 N473138 Bộ Chuyển Đổi DeWalt N473138 Còn hàng 343.200 ₫
23 Cò Súng DeWalt N485019 N485019 Cò Súng DeWalt N485019 Còn hàng 76.230 ₫
24 Nhô Lên DeWalt N495202 N495202 Nhô Lên DeWalt N495202 Còn hàng 76.230 ₫
25 Bu Lông DeWalt N495203 N495203 Bu Lông DeWalt N495203 Còn hàng 76.230 ₫
26 Cung Cho Máy Rửa Áp Lực DeWalt 180551 180551 Cung Cho Máy Rửa Áp Lực DeWalt 180551 Còn hàng 76.230 ₫
27 Vòng Đệm DeWalt N525553 N525553 Vòng Đệm DeWalt N525553 Còn hàng 76.230 ₫
40 Grommet DeWalt 391814-00 391814-00 Grommet DeWalt 391814-00 Còn hàng 76.230 ₫
45 Sạc 10.8v - 18v N450537 Sạc 10.8v - 18v Còn hàng 2.638.350 ₫
50 Tấm Định Mức DeWalt N502009 N502009 Tấm Định Mức DeWalt N502009 Còn hàng 76.230 ₫
58 Ghim DEWALT MPG030012 MPG030012 Ghim DEWALT MPG030012 Còn hàng 76.230 ₫
107 Xe Ngựa Sa DeWalt N568371 N568371 Xe Ngựa Sa DeWalt N568371 Còn hàng 4.313.100 ₫
108 Bộ Dụng Cụ Dịch Vụ DeWalt N446577 N446577 Bộ Dụng Cụ Dịch Vụ DeWalt N446577 Còn hàng 580.800 ₫
109 Bộ Truyền Động DeWalt N532613 N532613 Bộ Truyền Động DeWalt N532613 Còn hàng 97.020 ₫
110 Đầu Nối DeWalt 650974-00 650974-00 Đầu Nối DeWalt 650974-00 Còn hàng 76.230 ₫
112 Vít DeWalt N499064 N499064 Vít DeWalt N499064 Còn hàng 76.230 ₫
113 Đĩa DeWalt N376891 N376891 Đĩa DeWalt N376891 Còn hàng 76.230 ₫
114 Bộ Phận Đẩy Lò Xo DeWalt N446578 N446578 Bộ Phận Đẩy Lò Xo DeWalt N446578 Còn hàng 1.019.040 ₫
115 Vòng Đệm DeWalt N383361 N383361 Vòng Đệm DeWalt N383361 Còn hàng 76.230 ₫
116 Ghim DeWalt N410969 N410969 Ghim DeWalt N410969 Còn hàng 76.230 ₫
117 Vít DeWalt N491757 N491757 Vít DeWalt N491757 Còn hàng 76.230 ₫
118 Vít DeWalt N386788 N386788 Vít DeWalt N386788 Còn hàng 76.230 ₫
119 Vít DeWalt N383360 N383360 Vít DeWalt N383360 Còn hàng 76.230 ₫
120 Vít DeWalt N403241 N403241 Vít DeWalt N403241 Còn hàng 76.230 ₫
122 Vòng Chữ O DeWalt N439188 N439188 Vòng Chữ O DeWalt N439188 Còn hàng 76.230 ₫
123 Vòng Chữ O DeWalt N407991 N407991 Vòng Chữ O DeWalt N407991 Còn hàng 76.230 ₫
145 Che Phủ DeWalt N378116 N378116 Che Phủ DeWalt N378116 Còn hàng 108.240 ₫
146 Độ Sâu Điều Chỉnh DeWalt N367663 N367663 Độ Sâu Điều Chỉnh DeWalt N367663 Còn hàng 76.230 ₫
147 Che Phủ DeWalt N367666 N367666 Che Phủ DeWalt N367666 Còn hàng 76.230 ₫
148 Vít DeWalt N379045 N379045 Vít DeWalt N379045 Còn hàng 76.230 ₫
151 Khung Lh DeWalt N377231 N377231 Khung Lh DeWalt N377231 Còn hàng 1.781.670 ₫
152 Khung Rh DeWalt N496177 N496177 Khung Rh DeWalt N496177 Còn hàng 2.475.990 ₫
154 Bộ Định Vị DeWalt N378063 N378063 Bộ Định Vị DeWalt N378063 Còn hàng 76.230 ₫
155 Bộ Định Vị DeWalt N377923 N377923 Bộ Định Vị DeWalt N377923 Còn hàng 76.230 ₫
156 Cung Cho Máy Rửa Áp Lực DeWalt N376266 N376266 Cung Cho Máy Rửa Áp Lực DeWalt N376266 Còn hàng 132.000 ₫
158 Vít DeWalt 613619-00 613619-00 Vít DeWalt 613619-00 Còn hàng 76.230 ₫
171 Giá Đỡ DeWalt N378032 N378032 Giá Đỡ DeWalt N378032 Còn hàng 948.750 ₫
174 Đĩa DeWalt N367683 N367683 Đĩa DeWalt N367683 Còn hàng 76.230 ₫
175 Lò Xo Nâng Biên Dạng DeWalt N455371 N455371 Lò Xo Nâng Biên Dạng DeWalt N455371 Còn hàng 471.570 ₫
204 Bộ Phận Đẩy Lò Xo DeWalt N495205 N495205 Bộ Phận Đẩy Lò Xo DeWalt N495205 Còn hàng 76.230 ₫
209 Nhãn DeWalt N496809 N496809 Nhãn DeWalt N496809 Còn hàng 76.230 ₫
213 Động Cơ Sa DeWalt N590301 N590301 Động Cơ Sa DeWalt N590301 Còn hàng 8.289.600 ₫
222 Cản Xe DeWalt N515311 N515311 Cản Xe DeWalt N515311 Còn hàng 694.320 ₫
223 Cung Cho Máy Rửa Áp Lực DeWalt N515810 N515810 Cung Cho Máy Rửa Áp Lực DeWalt N515810 Còn hàng 76.230 ₫
241 Đường Sắt DeWalt N439725 N439725 Đường Sắt DeWalt N439725 Còn hàng 223.740 ₫
242 Cản Xe DeWalt N378014 N378014 Cản Xe DeWalt N378014 Còn hàng 109.890 ₫
243 Kẹp DeWalt N402150 N402150 Kẹp DeWalt N402150 Còn hàng 109.890 ₫
253 Kẹp DeWalt 392206-00 392206-00 Kẹp DeWalt 392206-00 Còn hàng 109.890 ₫
262 Lắp Ráp Điện Từ DeWalt N446579 N446579 Lắp Ráp Điện Từ DeWalt N446579 Còn hàng 948.750 ₫
263 Ghim DeWalt 633207-00 633207-00 Ghim DeWalt 633207-00 Còn hàng 76.230 ₫
274 Lò Xo Xoắn DeWalt N377077 N377077 Lò Xo Xoắn DeWalt N377077 Còn hàng 76.230 ₫
278 Tay Áo DeWalt N377076 N377076 Tay Áo DeWalt N377076 Còn hàng 76.230 ₫
279 Vít DeWalt N491759 N491759 Vít DeWalt N491759 Còn hàng 76.230 ₫
301 Tạp Chí DeWalt N465293 N465293 Tạp Chí DeWalt N465293 Còn hàng 948.750 ₫
302 Đầu Nối DeWalt N474281 N474281 Đầu Nối DeWalt N474281 Còn hàng 181.500 ₫
303 Vít DeWalt N515629 N515629 Vít DeWalt N515629 Còn hàng 76.230 ₫
306 Pít Tông DeWalt N464383 N464383 Pít Tông DeWalt N464383 Còn hàng 76.230 ₫
307 Mũi DeWalt N468122 N468122 Mũi DeWalt N468122 Còn hàng 2.475.990 ₫
308 Liên Hệ DeWalt N468126 N468126 Liên Hệ DeWalt N468126 Còn hàng 343.200 ₫
309 Dây Đeo DeWalt N468124 N468124 Dây Đeo DeWalt N468124 Còn hàng 132.990 ₫
311 Vít DeWalt N476409 N476409 Vít DeWalt N476409 Còn hàng 76.230 ₫
312 Tấm Lưng DeWalt N468113 N468113 Tấm Lưng DeWalt N468113 Còn hàng 580.800 ₫
326 Đầu Đẩy DeWalt N465300 N465300 Đầu Đẩy DeWalt N465300 Còn hàng 108.240 ₫
331 Tạp Chí DeWalt N466964 N466964 Tạp Chí DeWalt N466964 Còn hàng 901.560 ₫
862 Chèn DeWalt N433995 N433995 Chèn DeWalt N433995 Còn hàng 1.967.460 ₫
862 Latch H1500082520 Latch Còn hàng 132.000 ₫
863 Latch P910190 Latch Còn hàng 490.710 ₫
866 Battery 18v - 2.0ah - 36wh N314783 Battery 18v - 2.0ah - 36wh Còn hàng 3.214.200 ₫

Sơ đồ Lắp ráp chính DeWalt DCN682

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
