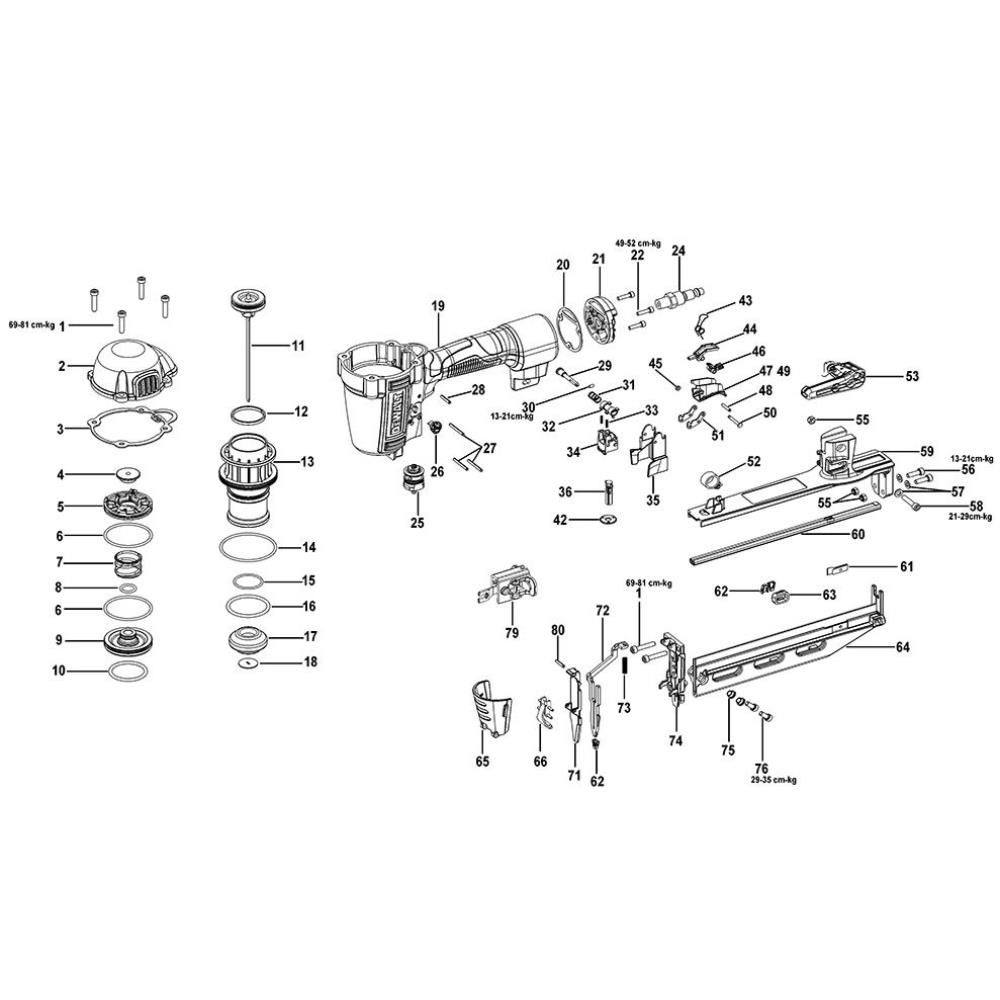

Sơ đồ Lắp ráp chính DeWalt DPSB2IN1

Sơ đồ Lắp ráp chính DeWalt DPSB2IN1

Thương hiệu: DEWALT
Mã sản phẩm: Sodo01281

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vít DeWalt 9R206619 9R206619 Vít DeWalt 9R206619 Còn hàng 76.230 ₫
3 Bu Lông DeWalt 1A105401 1A105401 Bu Lông DeWalt 1A105401 Còn hàng 76.230 ₫
6 Bộ Phận Đẩy Lò Xo DEWALT 180447 180447 Bộ Phận Đẩy Lò Xo DEWALT 180447 Còn hàng 76.230 ₫
7 Vòng Chữ O DEWALT 180448 180448 Vòng Chữ O DEWALT 180448 Còn hàng 76.230 ₫
8 Gioăng DeWalt JA1151C1 JA1151C1 Gioăng DeWalt JA1151C1 Còn hàng 76.230 ₫
9 Thân Hình DEWALT 180450-S 180450-S Thân Hình DEWALT 180450-S Còn hàng 76.230 ₫
10 Vòng Chữ O DeWalt 1FP0015 1FP0015 Vòng Chữ O DeWalt 1FP0015 Còn hàng 76.230 ₫
11 Vòng Đệm DeWalt 1E10610 1E10610 Vòng Đệm DeWalt 1E10610 Còn hàng 76.230 ₫
13 Vòng Chữ O DeWalt 851483-S 851483-S Vòng Chữ O DeWalt 851483-S Còn hàng 76.230 ₫
16 Tài Xế DeWalt G0201400-K G0201400-K Tài Xế DeWalt G0201400-K Còn hàng 580.800 ₫
18 Hình Trụ DeWalt 188708 188708 Hình Trụ DeWalt 188708 Còn hàng 157.410 ₫
20 Cản Xe DeWalt JA1111O1 JA1111O1 Cản Xe DeWalt JA1111O1 Còn hàng 76.230 ₫
21 Thanh Dẫn Hướng DeWalt JS1121I1 JS1121I1 Thanh Dẫn Hướng DeWalt JS1121I1 Còn hàng 76.230 ₫
22 Van DeWalt FA205BA1 FA205BA1 Van DeWalt FA205BA1 Còn hàng 157.410 ₫
24 Cò Súng DeWalt PB2081A1 PB2081A1 Cò Súng DeWalt PB2081A1 Còn hàng 157.410 ₫
25 Ghim DeWalt JA2071W1 JA2071W1 Ghim DeWalt JA2071W1 Còn hàng 76.230 ₫
27 Nắp Cuối DeWalt JA3612D1 JA3612D1 Nắp Cuối DeWalt JA3612D1 Còn hàng 157.410 ₫
28 Vòng Chữ O DeWalt 174073 174073 Vòng Chữ O DeWalt 174073 Còn hàng 76.230 ₫
28 Vòng Chữ O DeWalt 1FZ0019 1FZ0019 Vòng Chữ O DeWalt 1FZ0019 Còn hàng 76.230 ₫
29 Vít DeWalt 9R199720 9R199720 Vít DeWalt 9R199720 Còn hàng 76.230 ₫
30 Che Phủ DeWalt G2000501 G2000501 Che Phủ DeWalt G2000501 Còn hàng 343.200 ₫
31 Thanh Dẫn Hướng DeWalt P0640000501 P0640000501 Thanh Dẫn Hướng DeWalt P0640000501 Còn hàng 694.320 ₫
32 Bu Lông DeWalt 1A104163 1A104163 Bu Lông DeWalt 1A104163 Còn hàng 76.230 ₫
33 Tạp Chí DeWalt P0640000663 P0640000663 Tạp Chí DeWalt P0640000663 Còn hàng 694.320 ₫
34 Thanh Dẫn Hướng DeWalt P0645200701 P0645200701 Thanh Dẫn Hướng DeWalt P0645200701 Còn hàng 76.230 ₫
35 Thanh Dẫn Hướng DeWalt P0645200462 P0645200462 Thanh Dẫn Hướng DeWalt P0645200462 Còn hàng 76.230 ₫
36 Đầu Đẩy DeWalt P0645200862 P0645200862 Đầu Đẩy DeWalt P0645200862 Còn hàng 97.020 ₫
37 Bộ Phận Đẩy Lò Xo DeWalt P0640000900 P0640000900 Bộ Phận Đẩy Lò Xo DeWalt P0640000900 Còn hàng 76.230 ₫
38 Ghim Xoắn Ốc DeWalt 107583 107583 Ghim Xoắn Ốc DeWalt 107583 Còn hàng 76.230 ₫
39 Tạp Chí DeWalt P0640001001 P0640001001 Tạp Chí DeWalt P0640001001 Còn hàng 948.750 ₫
40 Bộ Phận Đẩy Lò Xo DeWalt P0645201162 P0645201162 Bộ Phận Đẩy Lò Xo DeWalt P0645201162 Còn hàng 76.230 ₫
41 Đòn Bẩy DeWalt 9R209591 9R209591 Đòn Bẩy DeWalt 9R209591 Còn hàng 108.240 ₫
42 Ghim DeWalt P0645201601 P0645201601 Ghim DeWalt P0645201601 Còn hàng 76.230 ₫
43 Bu Lông DeWalt S0110408100 S0110408100 Bu Lông DeWalt S0110408100 Còn hàng 76.230 ₫
44 Che Phủ DeWalt JA4501I1 JA4501I1 Che Phủ DeWalt JA4501I1 Còn hàng 76.230 ₫
45 Bìa Sau DeWalt P0640001300 P0640001300 Bìa Sau DeWalt P0640001300 Còn hàng 76.230 ₫
46 Đĩa DeWalt P0645201401 P0645201401 Đĩa DeWalt P0645201401 Còn hàng 76.230 ₫
47 Lò Xo Vòng Đệm DeWalt 1D104 1D104 Lò Xo Vòng Đệm DeWalt 1D104 Còn hàng 76.230 ₫
48 Bu Lông DeWalt S0110406100 S0110406100 Bu Lông DeWalt S0110406100 Còn hàng 76.230 ₫
49 Vít DeWalt S1210522100 S1210522100 Vít DeWalt S1210522100 Còn hàng 76.230 ₫
50 Vòng Đệm DeWalt 180569 180569 Vòng Đệm DeWalt 180569 Còn hàng 76.230 ₫
51 Liên Kết Cánh Tay DeWalt JA5073I1 JA5073I1 Liên Kết Cánh Tay DeWalt JA5073I1 Còn hàng 76.230 ₫
52 Mũ An Toàn DeWalt JS5082E1 JS5082E1 Mũ An Toàn DeWalt JS5082E1 Còn hàng 76.230 ₫
53 Vít DeWalt JA5131I1 JA5131I1 Vít DeWalt JA5131I1 Còn hàng 76.230 ₫
54 Nhô Lên DeWalt JA5161W1 JA5161W1 Nhô Lên DeWalt JA5161W1 Còn hàng 76.230 ₫
55 Bộ Phận Đẩy Lò Xo DeWalt JA5092S1 JA5092S1 Bộ Phận Đẩy Lò Xo DeWalt JA5092S1 Còn hàng 76.230 ₫
56 Liên Hệ DeWalt P0655100101 P0655100101 Liên Hệ DeWalt P0655100101 Còn hàng 76.230 ₫
57 Kẹp DeWalt 1I1020 1I1020 Kẹp DeWalt 1I1020 Còn hàng 76.230 ₫
58 Miếng Lót DeWalt 9R209590 9R209590 Miếng Lót DeWalt 9R209590 Còn hàng 76.230 ₫
59 Thanh Dẫn Hướng DeWalt JA5141E1 JA5141E1 Thanh Dẫn Hướng DeWalt JA5141E1 Còn hàng 76.230 ₫
60 Cái Móc DeWalt P0655100201 P0655100201 Cái Móc DeWalt P0655100201 Còn hàng 76.230 ₫
61 Ống Lót DeWalt P0645201701 P0645201701 Ống Lót DeWalt P0645201701 Còn hàng 76.230 ₫
62 Đai Ốc Khóa DeWalt 174065 174065 Đai Ốc Khóa DeWalt 174065 Còn hàng 76.230 ₫
63 Ghim DeWalt S0801008000 S0801008000 Ghim DeWalt S0801008000 Còn hàng 76.230 ₫

Sơ đồ Lắp ráp chính DeWalt DPSB2IN1

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
