Sơ đồ Lắp ráp động cơ cho Stihl MS 500i

Name: Sơ đồ Lắp ráp động cơ cho Stihl MS 500i
Brand: STIHL
SKU: Sodo01693

Thương hiệu: STIHL

Mã sản phẩm: Sodo01693

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	1125 007 1021	Bộ Vít Điều Chỉnh Bánh Răng Thẳng / Xích Stihl 1125 007 1021	Còn hàng	311.190 ₫
2	0000 988 5211	Connector	Còn hàng	52.800 ₫
2	1120 162 5200	Ghim STIHL 1120 162 5200	Còn hàng	46.860 ₫
2	1125 664 1400	Tấm Đệm Đẩy Stihl 1125 664 1400	Còn hàng	43.560 ₫
2	0000 958 0518	Vòng Đệm STIHL 0000 958 0518	Còn hàng	36.300 ₫
3	0000 974 1200	Chốt Khía 2.6x8 Stihl 0000 974 1200	Còn hàng	21.780 ₫
3	0000 997 0615	Lò Xo Nén STIHL 0000 997 0615	Còn hàng	36.300 ₫
3	1125 640 1900	Thanh Trượt Căng Stihl 1125 640 1900	Còn hàng	89.430 ₫
3	1128 640 9100	Van Stihl 1128 640 9100	Còn hàng	118.140 ₫
4	1128 162 3000	Retainer	Còn hàng	46.860 ₫
5	1125 641 9400	Ống Lót Ổ Trục STIHL 1125 641 9400	Còn hàng	124.410 ₫
5	0000 988 8600	Sleeve	Còn hàng	36.300 ₫
6	9646 945 0490	O-Ring 7x1.5	Còn hàng	14.520 ₫
7	1122 664 4500	Giá Đỡ Stihl 1122 664 4500	Còn hàng	76.230 ₫
7	1122 664 2200	Tấm Bìa Stihl 1122 664 2200	Còn hàng	36.300 ₫
7	0000 664 2406	Vít Cổ Áo M8 STIHL 0000 664 2406	Còn hàng	93.390 ₫
7	9646 945 0160	Vòng Chữ O 4x2 Stihl 9646 945 0160	Còn hàng	14.520 ₫
8	1121 162 5200	Ghim Stihl 1121 162 5200	Còn hàng	46.860 ₫
8	9512 933 2380	Lồng Kim 10x16x12 Stihl 9512 933 2380	Còn hàng	245.190 ₫
9	9380 620 1090	Chốt Cuộn 2x10 Stihl 9380 620 1090	Còn hàng	11.220 ₫
9	1122 649 5000	Vòng Đệm Kín B4x2 STIHL 1122 649 5000	Còn hàng	29.040 ₫
10	0000 642 1223	Nhông Vành 3/8" 7t Stihl 0000 642 1223	Còn hàng	326.700 ₫
10	9022 313 0633	Vít Spline STIHL 9022 313 0633	Còn hàng	25.080 ₫
10	9468 621 1520	Vòng Đệm 15x1 STIHL 9468 621 1520	Còn hàng	25.080 ₫
11	9460 624 0801	Kẹp Điện Tử 8x1.3 Stihl 9460 624 0801	Còn hàng	11.220 ₫
12	1128 647 2400	Bộ Phận Đẩy Lò Xo STIHL 1128 647 2400	Còn hàng	46.200 ₫
12	1128 664 1000	Tấm Bên Trong STIHL 1128 664 1000	Còn hàng	163.350 ₫
12	9022 341 1358	Vít Spline Is-M6x28 ((15 Nm))	Còn hàng	33.000 ₫
13	9645 948 7734	Vòng chữ O 25x3,5	Còn hàng	25.080 ₫
13	1122 162 1000	Vòng Đệm Nắp 52 Mm STIHL 1122 162 1000	Còn hàng	82.170 ₫
14	1121 648 6610	Dải Cản Stihl 1121 648 6610	Còn hàng	56.430 ₫
15	1121 162 5205	Ghim STIHL 1121 162 5205	Còn hàng	56.430 ₫
15	1142 640 1705	Nắp Nhông Xích STIHL 1142 640 1705	Còn hàng	1.197.900 ₫
15	9463 650 1200	Snap Ring 12x1	Còn hàng	21.780 ₫
15	1122 647 9400	Vòi Nước STIHL 1122 647 9400	Còn hàng	147.840 ₫
16	9214 320 0700	Đai Ốc Khóa M5 STIHL 9214 320 0700	Còn hàng	14.520 ₫
16	1128 162 5200	Ghim STIHL 1128 162 5200	Còn hàng	36.300 ₫

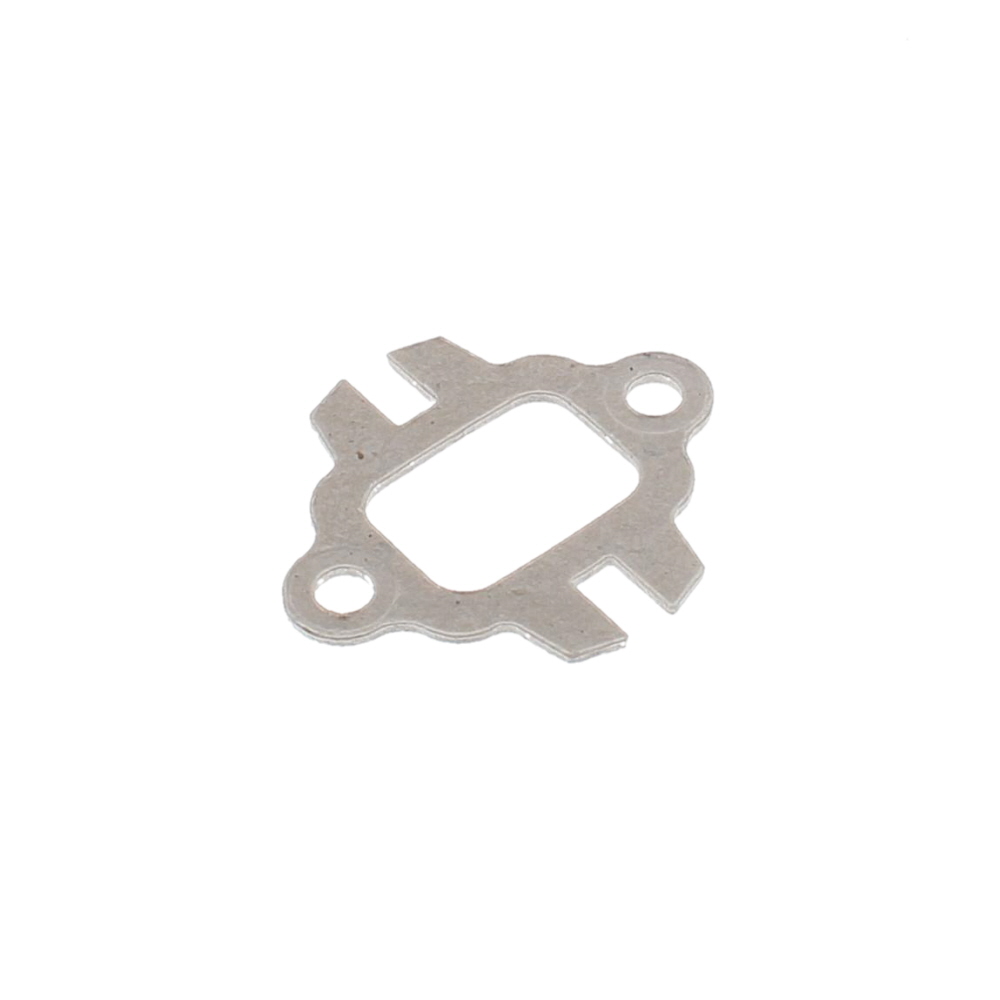

16	1147 149 0600	Gioăng Giảm Thanh STIHL 1147 149 0600	Còn hàng	79.200 ₫
16	1117 640 3800	Thân Xe Bán Tải STIHL 1117 640 3800	Còn hàng	118.140 ₫
16	9022 341 0983	Vít Spline Is-m5x16 ((10 Nm)) STIHL 9022 341 0983	Còn hàng	29.040 ₫
17	9022 313 0660	Vít Spline Is-m4x12 ((2 Nm)) Stihl 9022 313 0660	Còn hàng	25.080 ₫

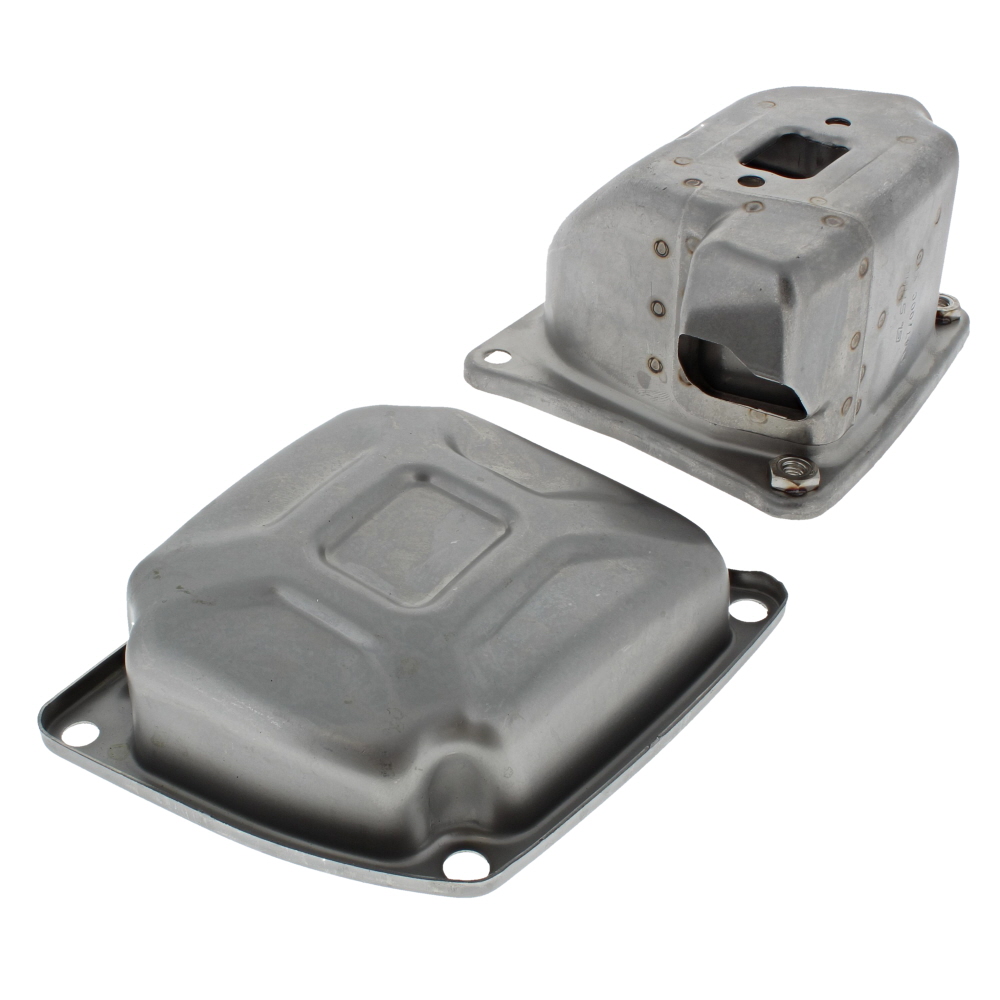

19	1147 140 0604	Bộ Giảm Thanh STIHL 1147 140 0604	Còn hàng	2.343.990 ₫
19	9022 399 1020	Spline screw IS-M5x20	Còn hàng	29.040 ₫
20	1128 007 1017	Bộ Nhông Vành 3/8" 7t STIHL 1128 007 1017	Còn hàng	1.249.710 ₫
20	1141 791 5902	Dừng Bộ Đệm STIHL 1141 791 5902	Còn hàng	111.540 ₫
20	0000 350 0533	Nắp Đổ Đầy Stihl 0000 350 0533	Còn hàng	284.460 ₫
20	1142 664 0501	Spike Cản STIHL 1142 664 0501	Còn hàng	208.890 ₫
24	0000 958 1032	Vòng Đệm Ø 27 Mm STIHL 0000 958 1032	Còn hàng	56.430 ₫
26	9022 346 0658	Vít Spline Is-m4x12 ((1,5 Nm)) STIHL 9022 346 0658	Còn hàng	25.080 ₫
29	9640 003 1560	Phớt Dầu 15x22x4 STIHL 9640 003 1560	Còn hàng	172.590 ₫
32	9022 500 1051	Vít Spline Is-m5x27 STIHL 9022 500 1051	Còn hàng	33.000 ₫
34	1142 664 0500	Spike Cản Stihl 1142 664 0500	Còn hàng	169.290 ₫
35	0000 995 0803	Đai Ốc Cổ Áo M8 STIHL 0000 995 0803	Còn hàng	84.810 ₫

Mô tả

Sơ đồ Lắp ráp động cơ cho Stihl MS 500i

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
