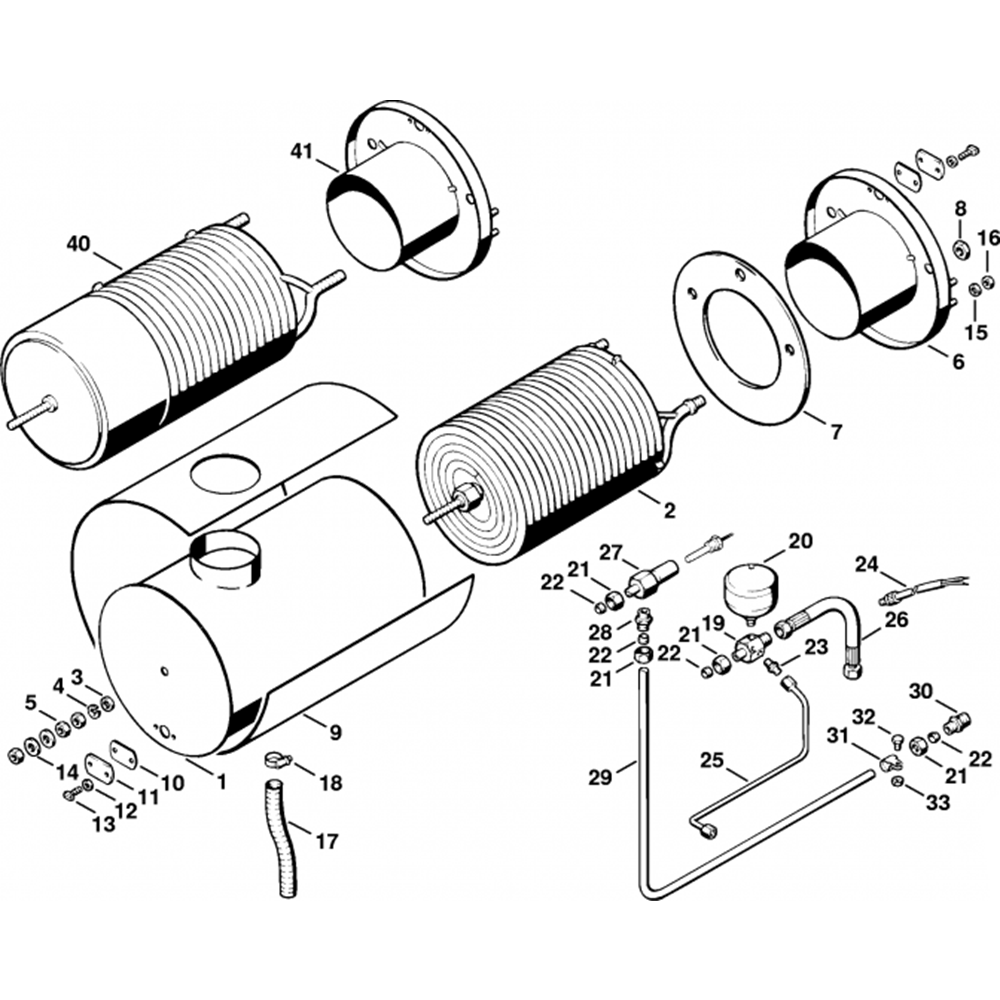

Sơ đồ Lắp ráp khung gầm cho Stihl RE840W

Sơ đồ Lắp ráp khung gầm cho Stihl RE840W

Thương hiệu: STIHL
Mã sản phẩm: Sodo00466

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
2 Fuel tank cap 4712 521 0600 Fuel tank cap Còn hàng 276.210 ₫
3 Hexagon Nut M6 9212 260 0900 Hexagon Nut M6 Còn hàng 14.520 ₫
4 Float 4712 431 8000 Float Còn hàng 610.500 ₫
4 Vít Chìm M6x40 STIHL 9062 392 1400 9062 392 1400 Vít Chìm M6x40 STIHL 9062 392 1400 Còn hàng 13.200 ₫
5 Gasket 4724 529 0305 Gasket Còn hàng 88.440 ₫
6 Bánh Xe Đẩy STIHL 4706 790 5900 4706 790 5900 Bánh Xe Đẩy STIHL 4706 790 5900 Còn hàng 1.381.050 ₫
6 Grommet 4712 523 0720 Grommet Còn hàng 24.750 ₫
7 Lock nut M6 9214 320 1741 Lock nut M6 Còn hàng 13.200 ₫
12 Máy giặt 8.4 9291 021 0180 Máy giặt 8.4 Còn hàng 11.220 ₫

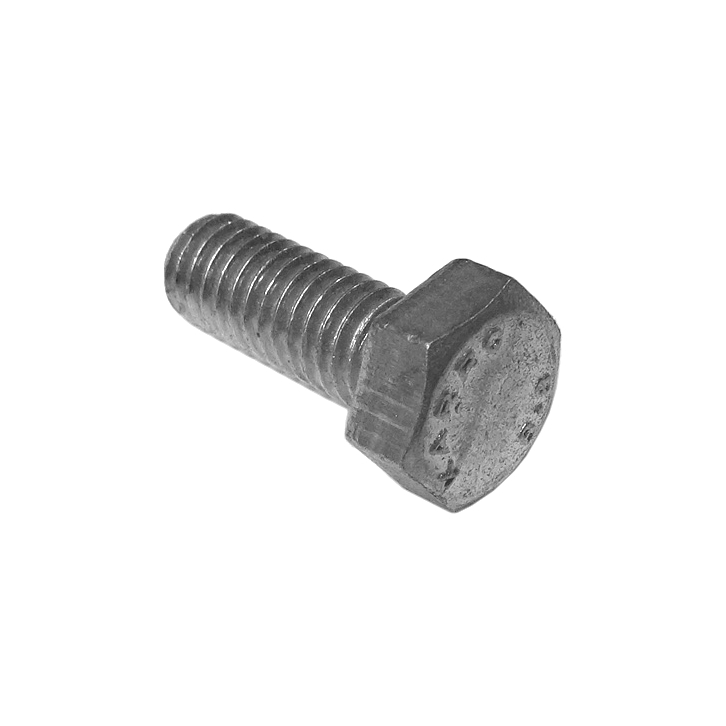

13 Vít Đầu Lục Giác M6x16 STIHL 9008 319 1280 9008 319 1280 Vít Đầu Lục Giác M6x16 STIHL 9008 319 1280 Còn hàng 23.760 ₫
15 Hexagon head screw M8x40 9008 319 1900 Hexagon head screw M8x40 Còn hàng 46.860 ₫
16 Đai ốc lục giác M8 9212 260 1100 Đai ốc lục giác M8 Còn hàng 21.780 ₫
17 Vòng Đệm Khóa STIHL 4706 792 7200 4706 792 7200 Vòng Đệm Khóa STIHL 4706 792 7200 Còn hàng 40.920 ₫
19 Hose Clip Ø 11.5 9771 021 4660 Hose Clip Ø 11.5 Còn hàng 34.980 ₫
21 Union Nut 4712 708 3100 Union Nut Còn hàng 101.310 ₫
22 Cover 4712 701 2610 Cover Còn hàng 53.130 ₫
23 Hexagon Head Screw M8x16 9008 319 1780 Hexagon Head Screw M8x16 Còn hàng 33.000 ₫
23 Pickup Body 4712 701 6600 Pickup Body Còn hàng 310.200 ₫
24 Strainer 4712 701 8805 Strainer Còn hàng 216.810 ₫
35 Tuyến Cáp STIHL 4716 430 8700 4716 430 8700 Tuyến Cáp STIHL 4716 430 8700 Còn hàng 106.920 ₫
37 Nutdin46320-m-pg16-ms STIHL 0751 030 7024 0751 030 7024 Nutdin46320-m-pg16-ms STIHL 0751 030 7024 Còn hàng 19.800 ₫

Sơ đồ Lắp ráp khung gầm cho Stihl RE840W

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
