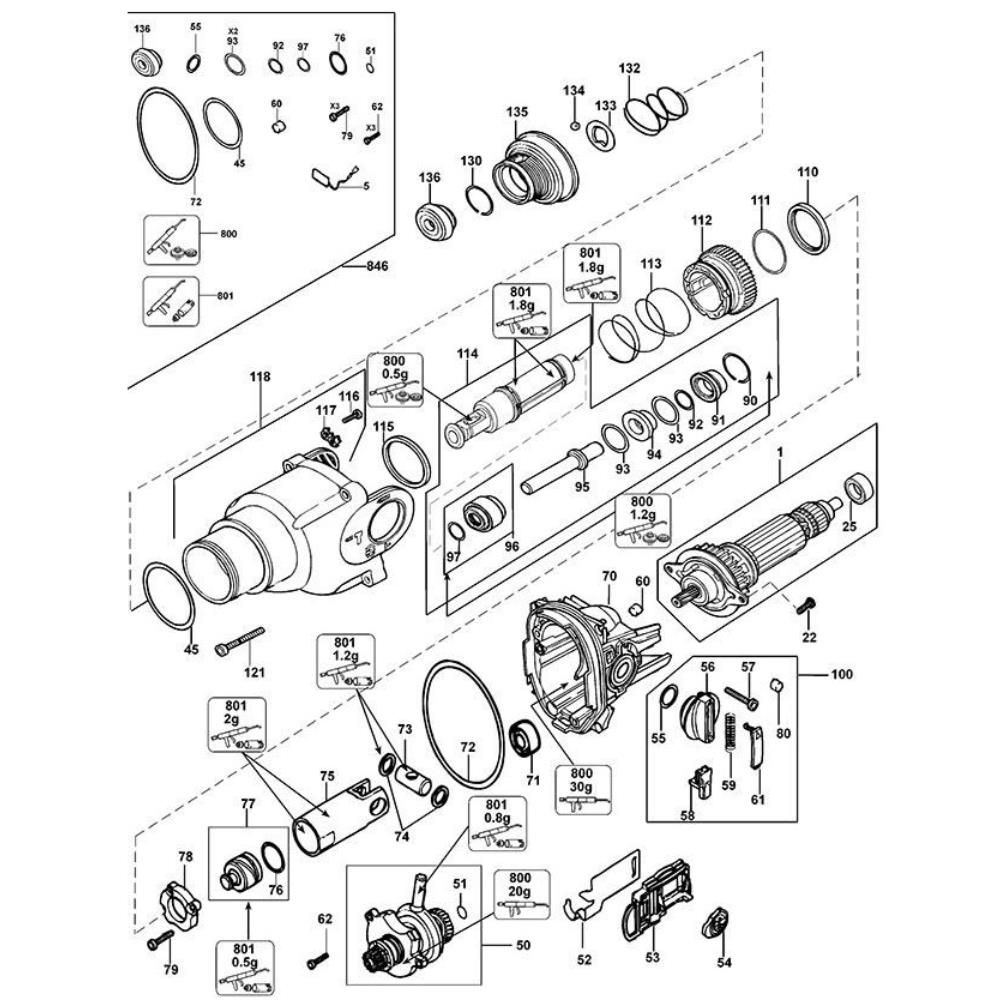

Sơ đồ Lắp ráp ly hợp cho DeWalt D25103K

Sơ đồ Lắp ráp ly hợp cho DeWalt D25103K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03833

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
Phụ tùng gioăng cao su dùng cho DCH263 Dewalt 579699-00 579699-00 Phụ tùng gioăng cao su dùng cho DCH263 Dewalt 579699-00 Còn hàng Giá gốc là: 20.000 ₫.Giá hiện tại là: 19.600 ₫.
9 Vít DEWALT 324006-14 324006-14 Vít DEWALT 324006-14 Còn hàng 76.230 ₫
44 Vòng Đệm DEWALT 1005844-00 1005844-00 Vòng Đệm DEWALT 1005844-00 Còn hàng 76.230 ₫
45 Vòng Chuỗi DEWALT 577791-00 577791-00 Vòng Chuỗi DEWALT 577791-00 Còn hàng 76.230 ₫
50 Intershaft Sa DEWALT 585480-00 585480-00 Intershaft Sa DEWALT 585480-00 Còn hàng 3.659.700 ₫
51 Vòng Chuỗi DEWALT 580907-00 580907-00 Vòng Chuỗi DEWALT 580907-00 Còn hàng 76.230 ₫
52 Đĩa DEWALT 578271-00 578271-00 Đĩa DEWALT 578271-00 Còn hàng 181.500 ₫
53 Lò Xo Giữ DEWALT 579564-00 579564-00 Lò Xo Giữ DEWALT 579564-00 Còn hàng 76.230 ₫
54 Bộ Chọn DEWALT 579552-00 579552-00 Bộ Chọn DEWALT 579552-00 Còn hàng 223.740 ₫
55 Vòng Chuỗi DEWALT 584638-00 584638-00 Vòng Chuỗi DEWALT 584638-00 Còn hàng 76.230 ₫
56 Đòn Bẩy DEWALT 587269-00 587269-00 Đòn Bẩy DEWALT 587269-00 Còn hàng 76.230 ₫
56 Niêm Phong DEWALT 1005811-00 1005811-00 Niêm Phong DEWALT 1005811-00 Còn hàng 76.230 ₫
58 Nút Khóa DEWALT 579184-00 579184-00 Nút Khóa DEWALT 579184-00 Còn hàng 76.230 ₫
59 Bộ Phận Đẩy Lò Xo DEWALT 579179-00 579179-00 Bộ Phận Đẩy Lò Xo DEWALT 579179-00 Còn hàng 76.230 ₫
60 Lọc DEWALT 582865-00 582865-00 Lọc DEWALT 582865-00 Còn hàng 76.230 ₫
61 Che Phủ DEWALT 579185-00 579185-00 Che Phủ DEWALT 579185-00 Còn hàng 97.020 ₫
62 Vít DEWALT 583981-00 583981-00 Vít DEWALT 583981-00 Còn hàng 76.230 ₫
63 Vòng Khóa DEWALT 581836-00 581836-00 Vòng Khóa DEWALT 581836-00 Còn hàng 76.230 ₫
66 Vòng Bi DEWALT 1005895-00 1005895-00 Vòng Bi DEWALT 1005895-00 Còn hàng 132.990 ₫
70 Vỏ Máy Sa DEWALT 585482-00 585482-00 Vỏ Máy Sa DEWALT 585482-00 Còn hàng 1.781.670 ₫
71 Vòng Bi DEWALT 330003-31 330003-31 Vòng Bi DEWALT 330003-31 Còn hàng 132.990 ₫
72 Niêm Phong DEWALT 578229-00 578229-00 Niêm Phong DEWALT 578229-00 Còn hàng 76.230 ₫
73 Khối Chịu Lực DEWALT 577801-00 577801-00 Khối Chịu Lực DEWALT 577801-00 Còn hàng 280.830 ₫
74 Đệm Vòng Đệm DEWALT 577802-00 577802-00 Đệm Vòng Đệm DEWALT 577802-00 Còn hàng 108.240 ₫
75 Piston DEWALT 584420-00 584420-00 Piston DEWALT 584420-00 Còn hàng 1.435.170 ₫
76 Vòng Chữ O DEWALT 579699-00 579699-00 Vòng Chữ O DEWALT 579699-00 Còn hàng 76.230 ₫
80 Lọc DEWALT 587252-00 587252-00 Lọc DEWALT 587252-00 Còn hàng 76.230 ₫
90 Kẹp DEWALT 577793-00 577793-00 Kẹp DEWALT 577793-00 Còn hàng 76.230 ₫
91 Bụi Cẩm DEWALT 584426-00 584426-00 Bụi Cẩm DEWALT 584426-00 Còn hàng 764.280 ₫
92 Vòng Chữ O DEWALT 580990-00 580990-00 Vòng Chữ O DEWALT 580990-00 Còn hàng 76.230 ₫
93 Vòng Chữ O DEWALT 577135-00 577135-00 Vòng Chữ O DEWALT 577135-00 Còn hàng 157.410 ₫
94 Bộ Giảm Chấn DEWALT 584425-00 584425-00 Bộ Giảm Chấn DEWALT 584425-00 Còn hàng 764.280 ₫
95 Nhạc Nhạc DEWALT 584424-00 584424-00 Nhạc Nhạc DEWALT 584424-00 Còn hàng 833.580 ₫
96 Vòng Bi & Phủ DEWALT 584423-00 584423-00 Vòng Bi & Phủ DEWALT 584423-00 Còn hàng 901.560 ₫
97 Niêm Phong DEWALT 577139-00 577139-00 Niêm Phong DEWALT 577139-00 Còn hàng 76.230 ₫
104 Vít DeWalt 324006-15 324006-15 Vít DeWalt 324006-15 Còn hàng 76.230 ₫
110 Vòng Đệm DEWALT 577797-00 577797-00 Vòng Đệm DEWALT 577797-00 Còn hàng 76.230 ₫
112 Clutch Sa DEWALT 587482-00 587482-00 Clutch Sa DEWALT 587482-00 Còn hàng 1.967.460 ₫
113 Bộ Phận Đẩy Lò Xo DEWALT 579178-00 579178-00 Bộ Phận Đẩy Lò Xo DEWALT 579178-00 Còn hàng 76.230 ₫
114 Xi Lanh Sa DEWALT 584422-00 584422-00 Xi Lanh Sa DEWALT 584422-00 Còn hàng 4.692.600 ₫
115 Vòng Đệm DEWALT 577814-00 577814-00 Vòng Đệm DEWALT 577814-00 Còn hàng 108.240 ₫
117 Niêm Phong DEWALT 577812-00 577812-00 Niêm Phong DEWALT 577812-00 Còn hàng 132.990 ₫
117 Thiết Bị Khóa DEWALT 580291-00 580291-00 Thiết Bị Khóa DEWALT 580291-00 Còn hàng 108.240 ₫
118 Vòng Bi DEWALT 330003-19 330003-19 Vòng Bi DEWALT 330003-19 Còn hàng 132.990 ₫
120 Vít DEWALT 329794-00 329794-00 Vít DEWALT 329794-00 Còn hàng 76.230 ₫
121 Vít DEWALT 330019-81 330019-81 Vít DEWALT 330019-81 Còn hàng 76.230 ₫
121 Vít DEWALT 330065-28 330065-28 Vít DEWALT 330065-28 Còn hàng 76.230 ₫
132 Bộ Phận Đẩy Lò Xo DEWALT 871690 871690 Bộ Phận Đẩy Lò Xo DEWALT 871690 Còn hàng 132.000 ₫
133 Vòng Đệm DEWALT 578387-00 578387-00 Vòng Đệm DEWALT 578387-00 Còn hàng 132.000 ₫
134 Quả Bóng 7mm DEWALT 583890-00 583890-00 Quả Bóng 7mm DEWALT 583890-00 Còn hàng 132.000 ₫
136 Mũ Lưỡi Trai DEWALT 323489-00 323489-00 Mũ Lưỡi Trai DEWALT 323489-00 Còn hàng 132.000 ₫
137 Nhẫn DEWALT 579212-00 579212-00 Nhẫn DEWALT 579212-00 Còn hàng 132.000 ₫
146 Vòng Chữ O DEWALT 577744-00 577744-00 Vòng Chữ O DEWALT 577744-00 Còn hàng 97.020 ₫
160 Tay Cầm Bên Hông DEWALT 589467-00 589467-00 Tay Cầm Bên Hông DEWALT 589467-00 Còn hàng 374.880 ₫
201 Dừng Độ Sâu DEWALT 798846-02 798846-02 Dừng Độ Sâu DEWALT 798846-02 Còn hàng 72.600 ₫
800 Mỡ 90 Gms DEWALT 870889-02 870889-02 Mỡ 90 Gms DEWALT 870889-02 Còn hàng 727.980 ₫
801 Mỡ 10 Gms DEWALT 487130-04 487130-04 Mỡ 10 Gms DEWALT 487130-04 Còn hàng 237.600 ₫
817 Nhãn DEWALT 496620-00 496620-00 Nhãn DEWALT 496620-00 Còn hàng 76.230 ₫
836 Dụng Cụ Tháo Kẹp Tròn DEWALT 1003924-99 1003924-99 Dụng Cụ Tháo Kẹp Tròn DEWALT 1003924-99 Còn hàng 6.250.200 ₫
836 Máy Chèn Vòng Tròn S.t. DEWALT 1003925-99 1003925-99 Máy Chèn Vòng Tròn S.t. DEWALT 1003925-99 Còn hàng 5.728.800 ₫
836 S.t.chèn DEWALT 1003926-99 1003926-99 S.t.chèn DEWALT 1003926-99 Còn hàng 2.475.990 ₫
846 Bộ Dịch Vụ 115v DEWALT 585500-00 585500-00 Bộ Dịch Vụ 115v DEWALT 585500-00 Còn hàng 1.850.970 ₫
846 Bộ Dịch Vụ 230v DEWALT 585499-00 585499-00 Bộ Dịch Vụ 230v DEWALT 585499-00 Còn hàng 2.907.300 ₫

Sơ đồ Lắp ráp ly hợp cho DeWalt D25103K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
