Sơ đồ Lắp ráp máy bơm cho Honda WB20XT

Name: Sơ đồ Lắp ráp máy bơm cho Honda WB20XT
Brand: HONDA
SKU: Sodo00502

Thương hiệu: HONDA

Mã sản phẩm: Sodo00502

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	78101 YG3 000	Vỏ Bọc HONDA 78101 YG3 000	Còn hàng	9.057.840 ₫
2	78102 YG3 000	Vỏ Bọc, Vỏ Bọc HONDA 78102 YG3 000	Còn hàng	5.940.000 ₫
3	78103 YG3 000	Đầu Vào (pf2) HONDA 78103 YG3 000	Còn hàng	2.724.480 ₫

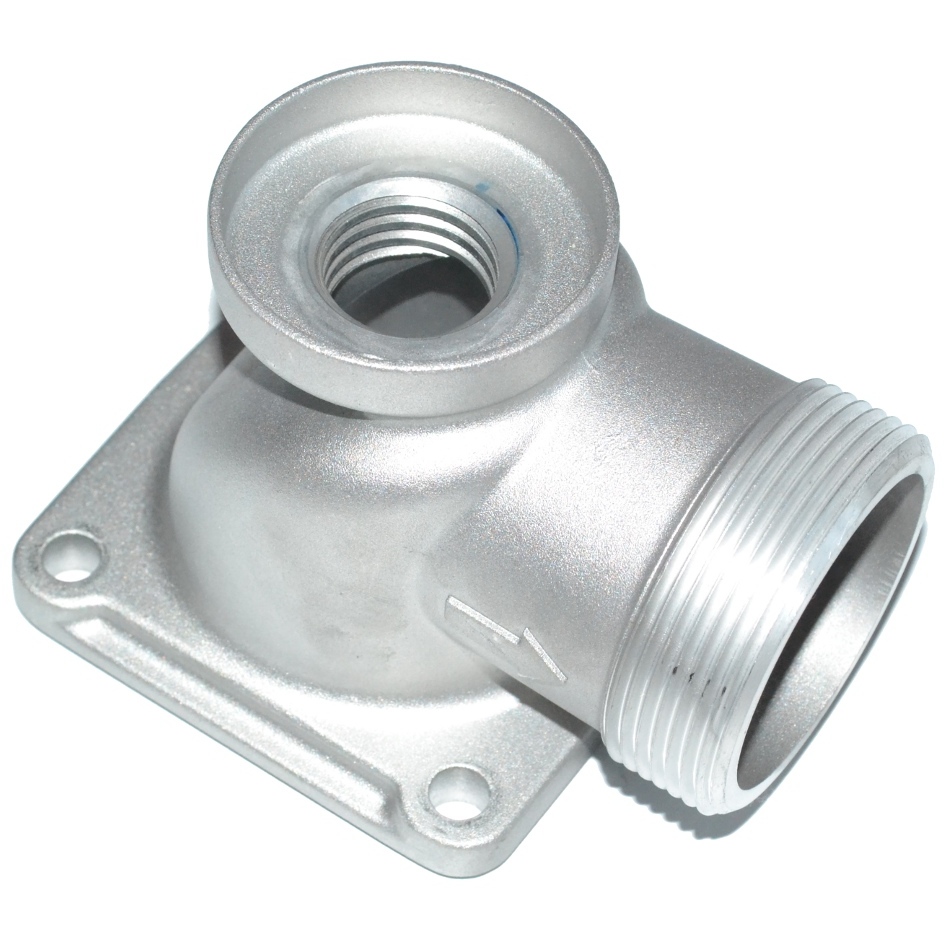

4	78104 YG3 000	Ổ Cắm (pf2) HONDA 78104 YG3 000	Còn hàng	1.335.180 ₫

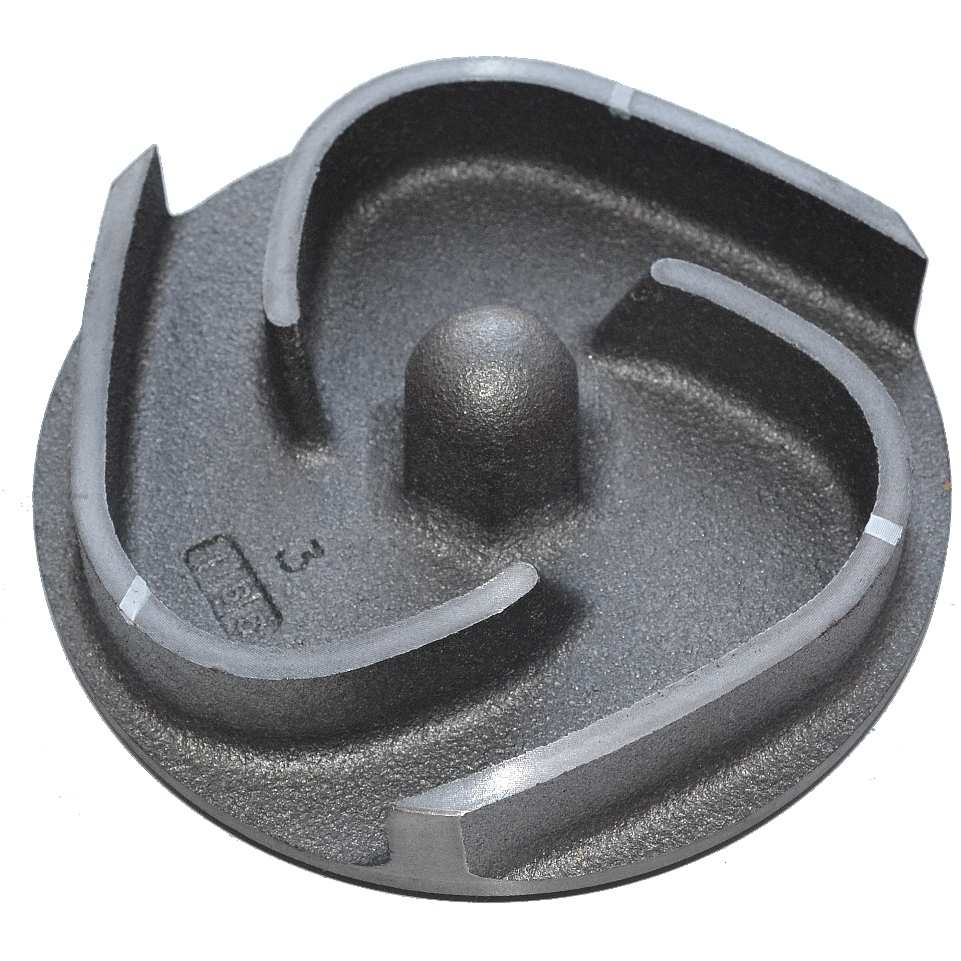

5	78106 YB3 000	Cánh Quạt HONDA 78106 YB3 000	Còn hàng	5.725.500 ₫

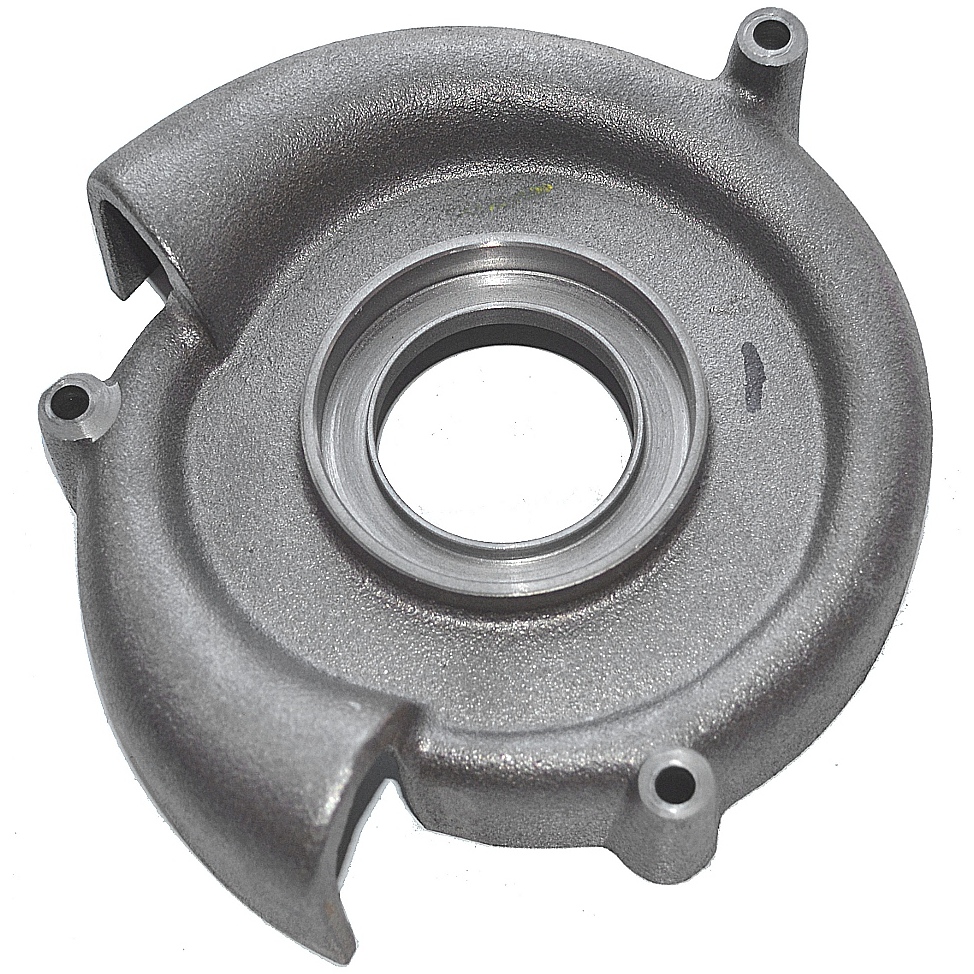

6	78107 YB3 K10	Vỏ, Volute HONDA 78107 YB3 K10	Còn hàng	7.461.300 ₫

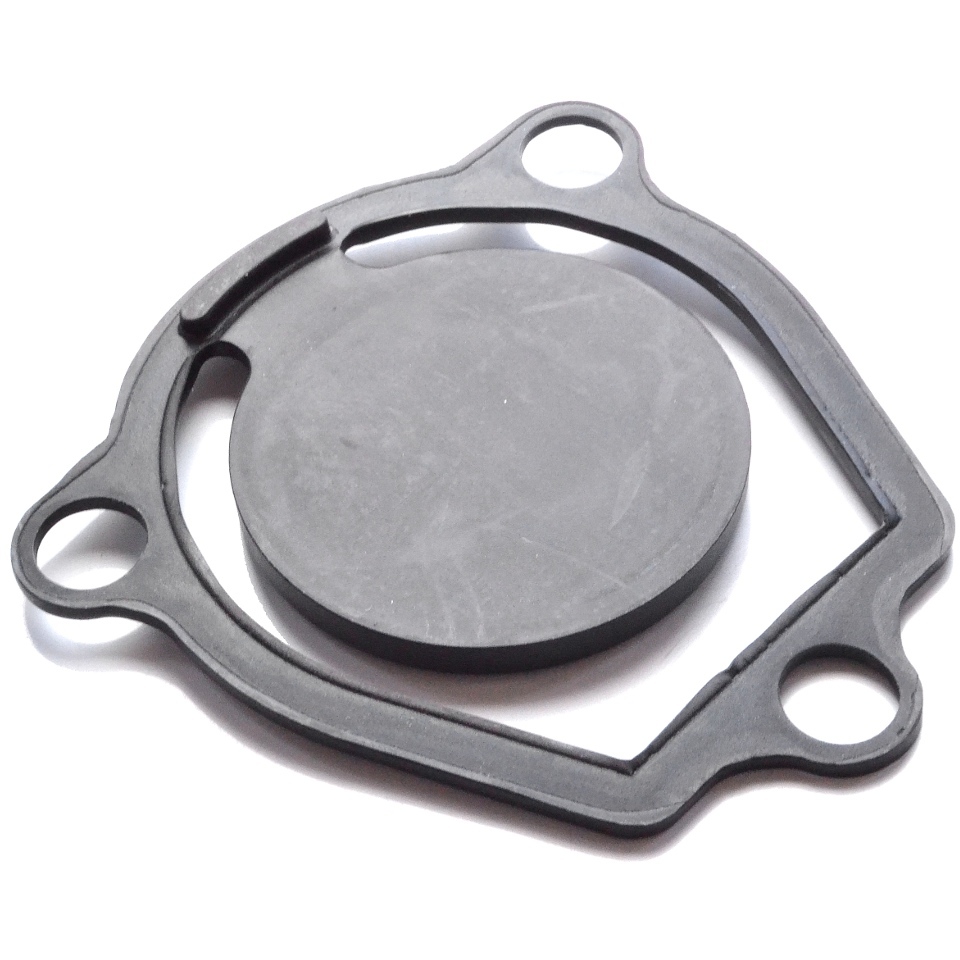

7	78110 YB3 000	Van, Bên Trong. HONDA 78110 YB3 000	Còn hàng	1.464.870 ₫

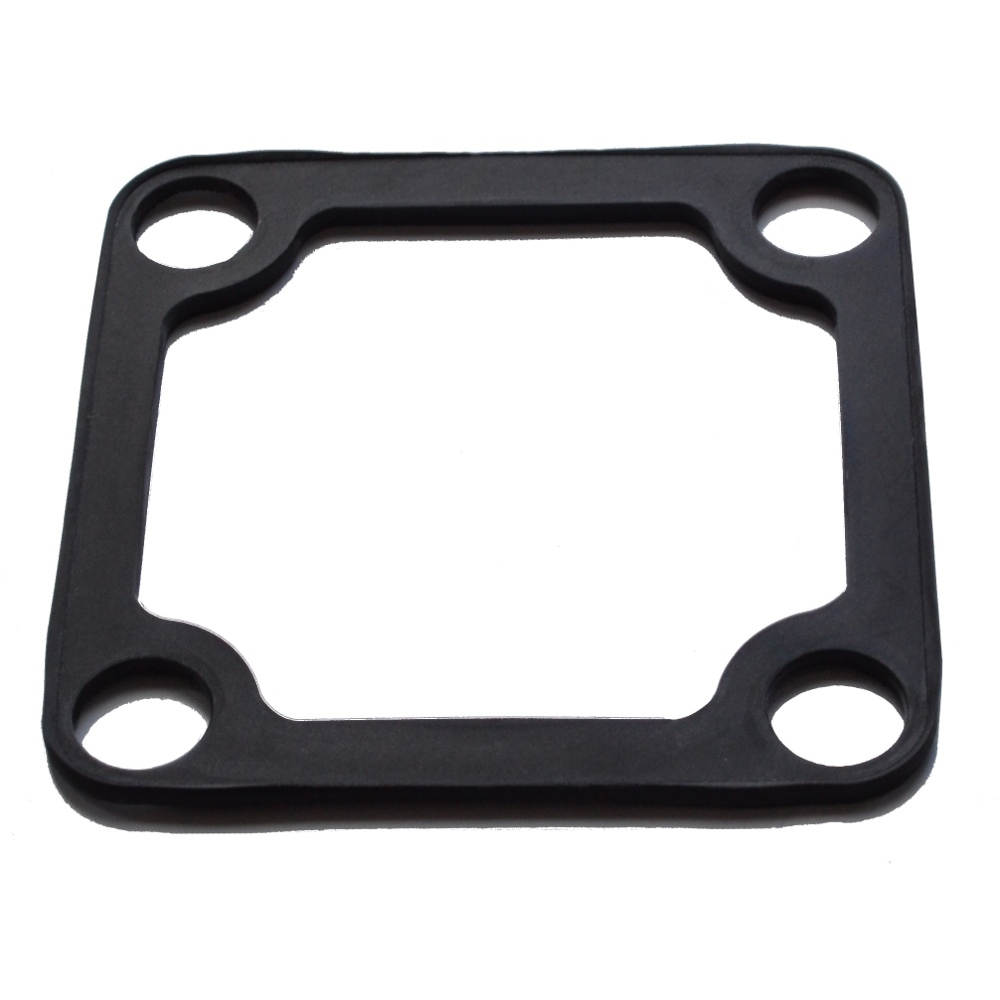

8	78114 YB3 000	Đóng Gói, Cửa Hàng HONDA 78114 YB3 000	Còn hàng	426.690 ₫
9	78117 YB3 K10	Nắp Phích Cắm Bơm HONDA 78117 YB3 K10	Còn hàng	652.080 ₫
10	78118 YB0 004	Vòng Đệm(b) HONDA 78118 YB0 004	Còn hàng	124.740 ₫
11	78118 YB3 004	Vòng Chữ O HONDA 78118 YB3 004	Còn hàng	367.950 ₫

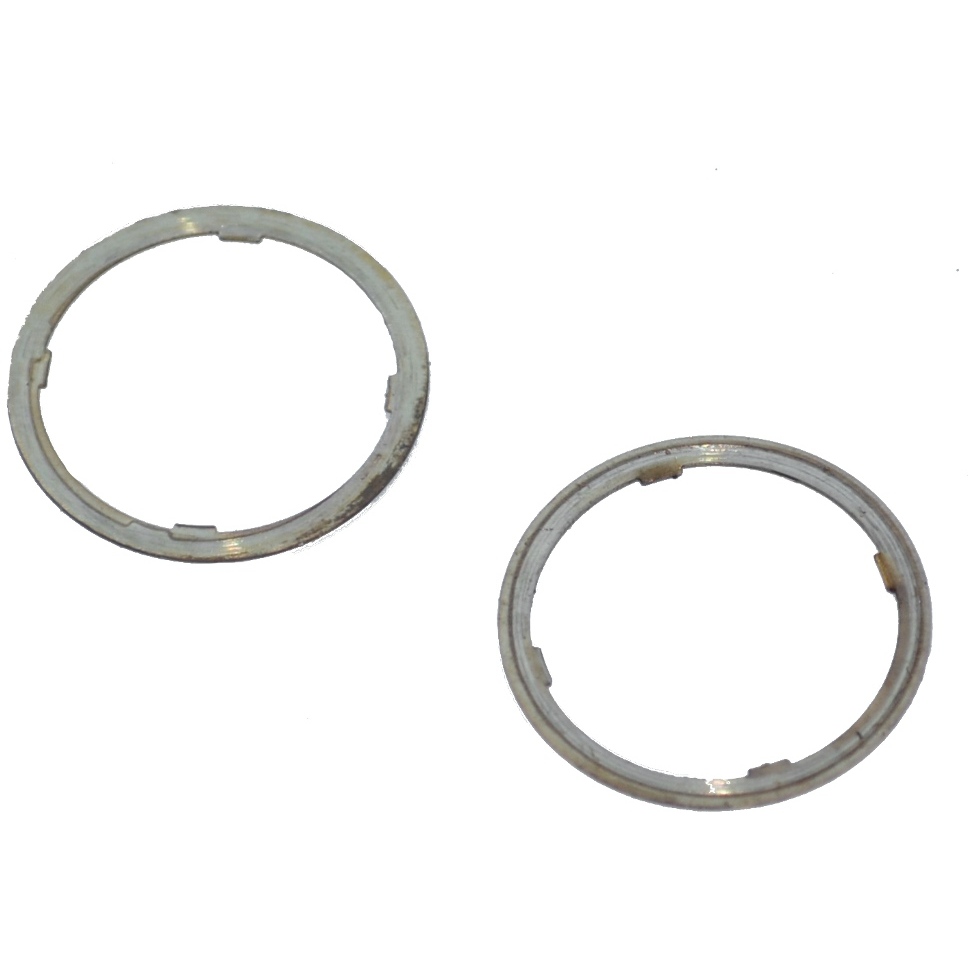

12	78122 YB3 000	Shim, Bộ Điều Chỉnh HONDA 78122 YB3 000	Còn hàng	198.330 ₫

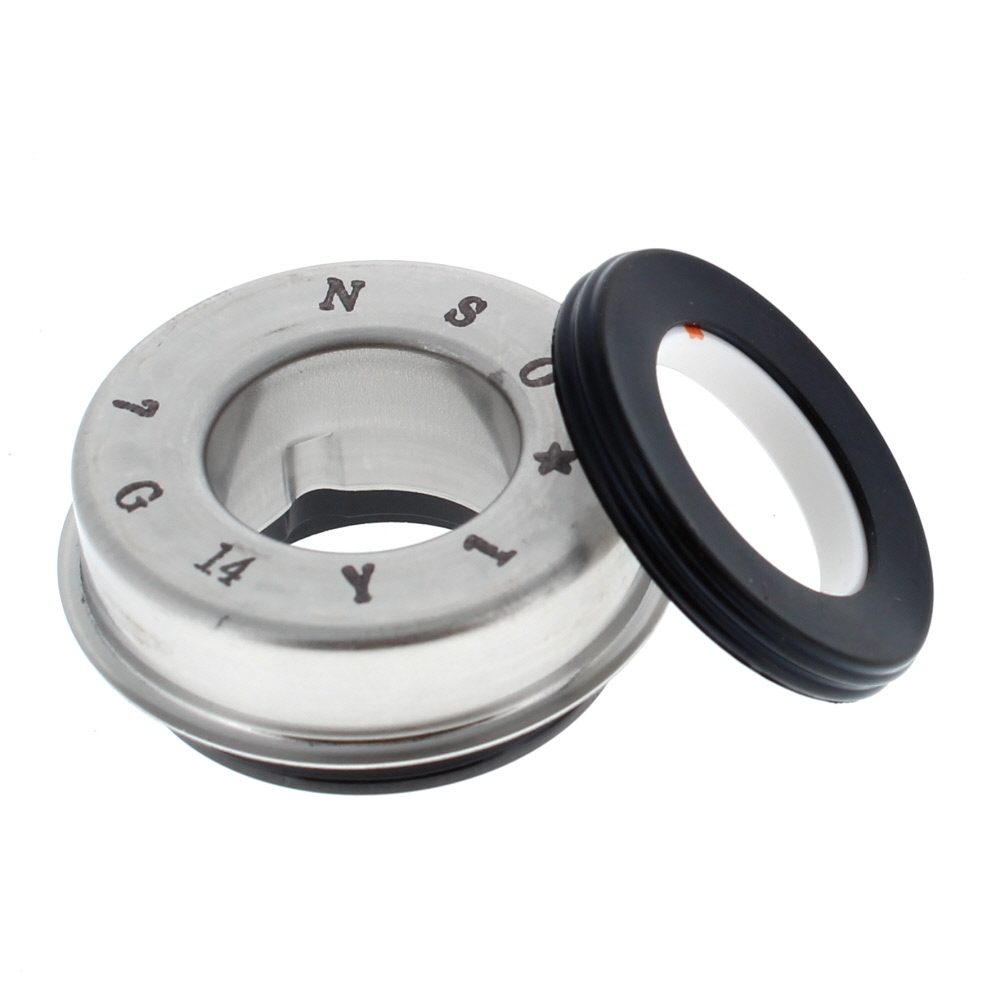

13	78130 YB4 003	Con Dấu, Cơ Khí HONDA 78130 YB4 003	Còn hàng	3.039.300 ₫

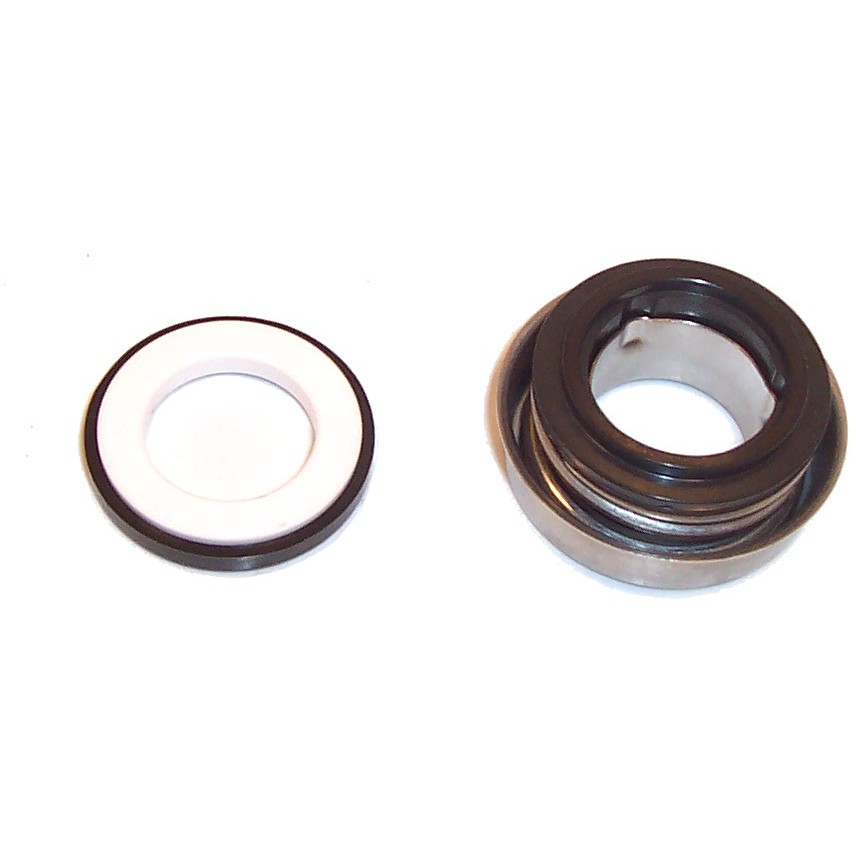

13	710 210	Phong Bít, Cơ Khí HONDA 710 210	Còn hàng	425.370 ₫
14	90034 402 000	Bu Lông, Đinh Tán, 6x50 HONDA 90034 402 000	Còn hàng	269.610 ₫
15	90043 YB4 000	Bu Lông, Đinh Tán, 6x50 HONDA 90043 YB4 000	Còn hàng	91.080 ₫

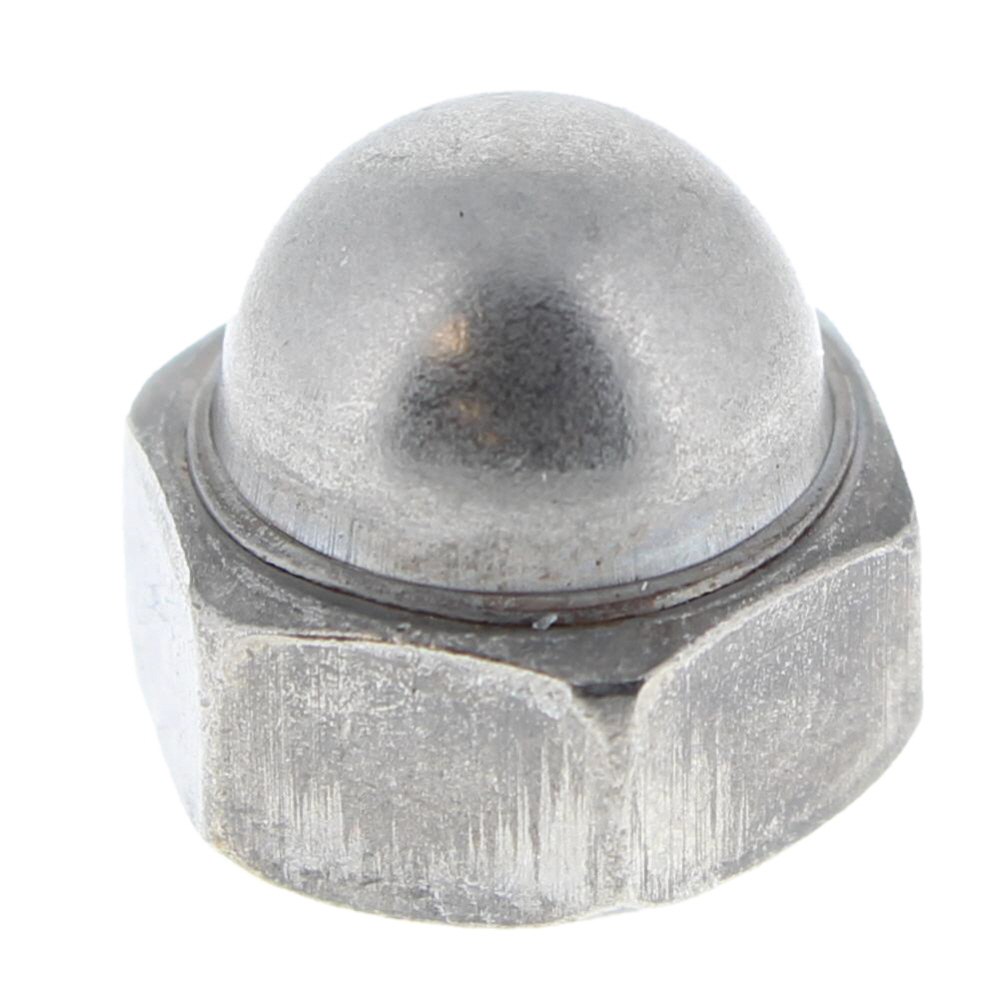

16	90281 YB4 000	Đai Ốc, Nắp, 6mm HONDA 90281 YB4 000	Còn hàng	55.770 ₫
17	90474 333 000	Vòng Đệm, Niêm Phong, 8mm HONDA 90474 333 000	Còn hàng	159.060 ₫
18	91351 YB3 003	Vòng Chữ O, 217,5x3,5(a HONDA 91351 YB3 003	Còn hàng	655.710 ₫
19	95701 08025 08	Bu Lông, Mặt Bích, 8x25 HONDA 95701 08025 08	Còn hàng	55.770 ₫
20	95701 08028 08	Bu Lông, Mặt Bích, 8x28 HONDA 95701 08028 08	Còn hàng	55.770 ₫

Mô tả

Sơ đồ Lắp ráp máy bơm cho Honda WB20XT

Honda cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Honda, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
