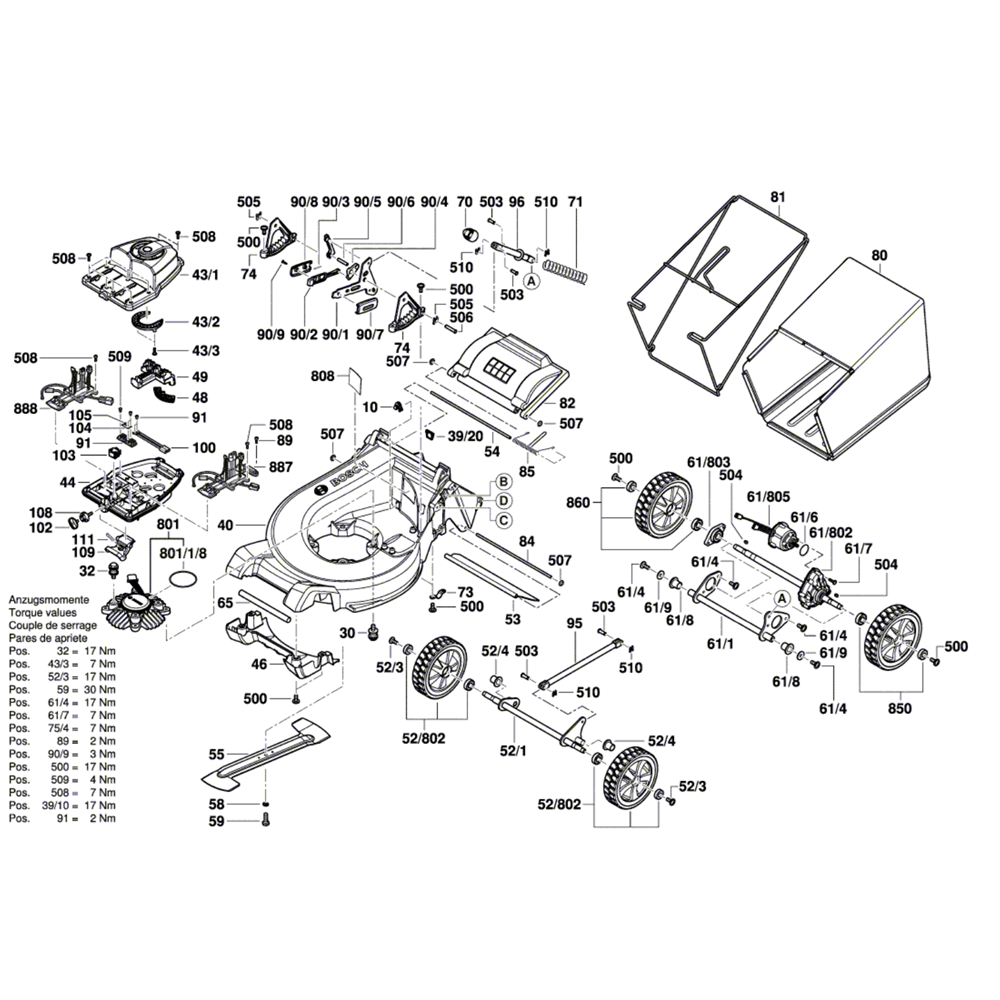

Sơ đồ Lắp ráp máy cắt cỏ Bosch GRA 48 M

Sơ đồ Lắp ráp máy cắt cỏ Bosch GRA 48 M

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02643

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
10 Grommet BOSCH F016L76343 F016L76343 Grommet BOSCH F016L76343 Còn hàng 60.390 ₫
30 Ống Lót Giảm Chấn BOSCH F016L76018 F016L76018 Ống Lót Giảm Chấn BOSCH F016L76018 Còn hàng 29.370 ₫
32 Bu Lông M10x20 BOSCH F016L76017 F016L76017 Bu Lông M10x20 BOSCH F016L76017 Còn hàng 72.600 ₫
40 Khung Gầm BOSCH F016L76865 F016L76865 Khung Gầm BOSCH F016L76865 Còn hàng 15.873.000 ₫
44 Cơ Sở Vỏ Máy BOSCH F016L76274 F016L76274 Cơ Sở Vỏ Máy BOSCH F016L76274 Còn hàng 2.748.900 ₫
46 Tấm Đóng BOSCH F016L76470 F016L76470 Tấm Đóng BOSCH F016L76470 Còn hàng 1.847.670 ₫
48 Cao Su Niêm Phong BOSCH F016L76186 F016L76186 Cao Su Niêm Phong BOSCH F016L76186 Còn hàng 77.550 ₫
49 Giá Đỡ Cáp BOSCH F016L76291 F016L76291 Giá Đỡ Cáp BOSCH F016L76291 Còn hàng 107.250 ₫
53 Cánh BOSCH F016L76089 F016L76089 Cánh BOSCH F016L76089 Còn hàng 584.100 ₫
54 Trục Chính Nạp Liệu BOSCH F016L76090 F016L76090 Trục Chính Nạp Liệu BOSCH F016L76090 Còn hàng 77.550 ₫
55 Lưỡi Cắt 48 Cm BOSCH F016L76853 F016L76853 Lưỡi Cắt 48 Cm BOSCH F016L76853 Còn hàng 1.642.410 ₫
58 Vòng Đệm Lò Xo 12" BOSCH F016L66173 F016L66173 Vòng Đệm Lò Xo 12" BOSCH F016L66173 Còn hàng 44.880 ₫
59 Bu Lông M10x30 BOSCH F016L66141 F016L66141 Bu Lông M10x30 BOSCH F016L66141 Còn hàng 72.600 ₫
62 Mảnh Thanh Dẫn Hướng BOSCH F016L76868 F016L76868 Mảnh Thanh Dẫn Hướng BOSCH F016L76868 Còn hàng 1.847.670 ₫
65 Tay Cầm BOSCH F016L76279 F016L76279 Tay Cầm BOSCH F016L76279 Còn hàng 287.430 ₫
70 Tay Áo BOSCH F016L76178 F016L76178 Tay Áo BOSCH F016L76178 Còn hàng 60.390 ₫
71 Bộ Phận Đẩy Lò Xo BOSCH F016L76087 F016L76087 Bộ Phận Đẩy Lò Xo BOSCH F016L76087 Còn hàng 107.250 ₫
73 Mảnh Kẹp BOSCH F016L76088 F016L76088 Mảnh Kẹp BOSCH F016L76088 Còn hàng 44.880 ₫
74 Chèn Đế BOSCH F016L76272 F016L76272 Chèn Đế BOSCH F016L76272 Còn hàng 1.847.670 ₫
82 Tấm Chắn Cánh BOSCH F016L76105 F016L76105 Tấm Chắn Cánh BOSCH F016L76105 Còn hàng 584.100 ₫
84 Trục Chính Nạp Liệu BOSCH F016L76106 F016L76106 Trục Chính Nạp Liệu BOSCH F016L76106 Còn hàng 72.600 ₫
85 Bộ Phận Đẩy Lò Xo BOSCH F016L76107 F016L76107 Bộ Phận Đẩy Lò Xo BOSCH F016L76107 Còn hàng 77.550 ₫
89 Vít M3x10 BOSCH F016L76402 F016L76402 Vít M3x10 BOSCH F016L76402 Còn hàng 29.370 ₫
91 Mô-đun Diode BOSCH F016L76166 F016L76166 Mô-đun Diode BOSCH F016L76166 Còn hàng 1.214.400 ₫
95 Liên Kết BOSCH F016L76867 F016L76867 Liên Kết BOSCH F016L76867 Còn hàng 1.642.410 ₫
96 Liên Kết BOSCH F016L76277 F016L76277 Liên Kết BOSCH F016L76277 Còn hàng 991.650 ₫
100 Cáp Kết Nối BOSCH F016L76086 F016L76086 Cáp Kết Nối BOSCH F016L76086 Còn hàng 187.110 ₫
102 Phím Chuyển Đổi BOSCH F016L76146 F016L76146 Phím Chuyển Đổi BOSCH F016L76146 Còn hàng 107.250 ₫
103 Công Tắc BOSCH F016L66928 F016L66928 Công Tắc BOSCH F016L66928 Còn hàng 256.410 ₫
104 Tấm Ghép Nối BOSCH F016L76185 F016L76185 Tấm Ghép Nối BOSCH F016L76185 Còn hàng 60.390 ₫
105 Tấm Ghép Nối BOSCH F016L76473 F016L76473 Tấm Ghép Nối BOSCH F016L76473 Còn hàng 60.390 ₫
108 Cam BOSCH F016L76180 F016L76180 Cam BOSCH F016L76180 Còn hàng 60.390 ₫
109 Cò Súng BOSCH F016L76027 F016L76027 Cò Súng BOSCH F016L76027 Còn hàng 72.600 ₫
111 Bộ Phận Đẩy Lò Xo BOSCH F016L76028 F016L76028 Bộ Phận Đẩy Lò Xo BOSCH F016L76028 Còn hàng 29.370 ₫
120 Cắm BOSCH F016L76854 F016L76854 Cắm BOSCH F016L76854 Còn hàng 853.380 ₫
431 Nắp Động Cơ BOSCH F016L76845 F016L76845 Nắp Động Cơ BOSCH F016L76845 Còn hàng 1.098.900 ₫
432 Quạt Hướng Trục BOSCH F016L76273 F016L76273 Quạt Hướng Trục BOSCH F016L76273 Còn hàng 584.100 ₫
503 Khoan BOSCH F016L76100 F016L76100 Khoan BOSCH F016L76100 Còn hàng 256.410 ₫
504 Chìa Khóa BOSCH F016L76091 F016L76091 Chìa Khóa BOSCH F016L76091 Còn hàng 72.600 ₫
505 Kẹp BOSCH F016L76101 F016L76101 Kẹp BOSCH F016L76101 Còn hàng 72.600 ₫
506 Khoan BOSCH F016L76099 F016L76099 Khoan BOSCH F016L76099 Còn hàng 514.800 ₫
507 Nắp Bảo Vệ Ø8 Mm Màu Đen BOSCH F016T48990 F016T48990 Nắp Bảo Vệ Ø8 Mm Màu Đen BOSCH F016T48990 Còn hàng 33.660 ₫
509 Vít BOSCH F016L76188 F016L76188 Vít BOSCH F016L76188 Còn hàng 29.370 ₫
510 Kẹp Giữ BOSCH F016L68664 F016L68664 Kẹp Giữ BOSCH F016L68664 Còn hàng 60.390 ₫
511 Đai Ốc Lục Giác BOSCH 2609003491 2609003491 Đai Ốc Lục Giác BOSCH 2609003491 Còn hàng 29.370 ₫
521 Trục BOSCH F016L76280 F016L76280 Trục BOSCH F016L76280 Còn hàng 2.900.700 ₫
524 Ống Lót BOSCH F016L76044 F016L76044 Ống Lót BOSCH F016L76044 Còn hàng 29.370 ₫
611 Trục BOSCH F016L76281 F016L76281 Trục BOSCH F016L76281 Còn hàng 2.748.900 ₫
616 Vòng Chữ O BOSCH F016L76082 F016L76082 Vòng Chữ O BOSCH F016L76082 Còn hàng 29.370 ₫
619 Vòng Đệm BOSCH F016L76332 F016L76332 Vòng Đệm BOSCH F016L76332 Còn hàng 29.370 ₫
801 Động Cơ Dc 36v BOSCH F016104471 F016104471 Động Cơ Dc 36v BOSCH F016104471 Còn hàng 12.589.500 ₫
850 Bánh Xe BOSCH F016104467 F016104467 Bánh Xe BOSCH F016104467 Còn hàng 2.900.700 ₫
860 Bánh Xe BOSCH F016104468 F016104468 Bánh Xe BOSCH F016104468 Còn hàng 2.900.700 ₫
887 Điện Tử Truyền Động BOSCH F016104469 F016104469 Điện Tử Truyền Động BOSCH F016104469 Còn hàng 7.141.200 ₫
888 Điện Tử Truyền Động BOSCH F016104470 F016104470 Điện Tử Truyền Động BOSCH F016104470 Còn hàng 6.385.500 ₫
902 Cái Nút BOSCH F016L76094 F016L76094 Cái Nút BOSCH F016L76094 Còn hàng 60.390 ₫
903 Bộ Phận Đẩy Lò Xo BOSCH F016L76095 F016L76095 Bộ Phận Đẩy Lò Xo BOSCH F016L76095 Còn hàng 94.380 ₫
904 Liên Kết BOSCH F016L76096 F016L76096 Liên Kết BOSCH F016L76096 Còn hàng 72.600 ₫
905 Thanh Trượt BOSCH F016L76097 F016L76097 Thanh Trượt BOSCH F016L76097 Còn hàng 72.600 ₫
906 Chốt Khóa BOSCH F016L76098 F016L76098 Chốt Khóa BOSCH F016L76098 Còn hàng 94.380 ₫
907 Nắm Bằng Lòng Bàn Tay BOSCH F016L76102 F016L76102 Nắm Bằng Lòng Bàn Tay BOSCH F016L76102 Còn hàng 134.640 ₫
908 Nắm Bằng Lòng Bàn Tay BOSCH F016L76190 F016L76190 Nắm Bằng Lòng Bàn Tay BOSCH F016L76190 Còn hàng 134.640 ₫
3920 Kẹp BOSCH F016L76344 F016L76344 Kẹp BOSCH F016L76344 Còn hàng 29.370 ₫
52802 Bánh Xe BOSCH F016104466 F016104466 Bánh Xe BOSCH F016104466 Còn hàng 2.249.940 ₫
61802 Đơn Vị Truyền Động BOSCH F016104472 F016104472 Đơn Vị Truyền Động BOSCH F016104472 Còn hàng 5.867.400 ₫
61803 Vỏ Ổ Trục BOSCH F016104560 F016104560 Vỏ Ổ Trục BOSCH F016104560 Còn hàng 584.100 ₫
61805 Động Cơ Dc BOSCH F016104473 F016104473 Động Cơ Dc BOSCH F016104473 Còn hàng 8.926.500 ₫
80118 Vòng Chữ O BOSCH F016L76214 F016L76214 Vòng Chữ O BOSCH F016L76214 Còn hàng 29.370 ₫

Sơ đồ Lắp ráp máy cắt cỏ Bosch GRA 48 M

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
