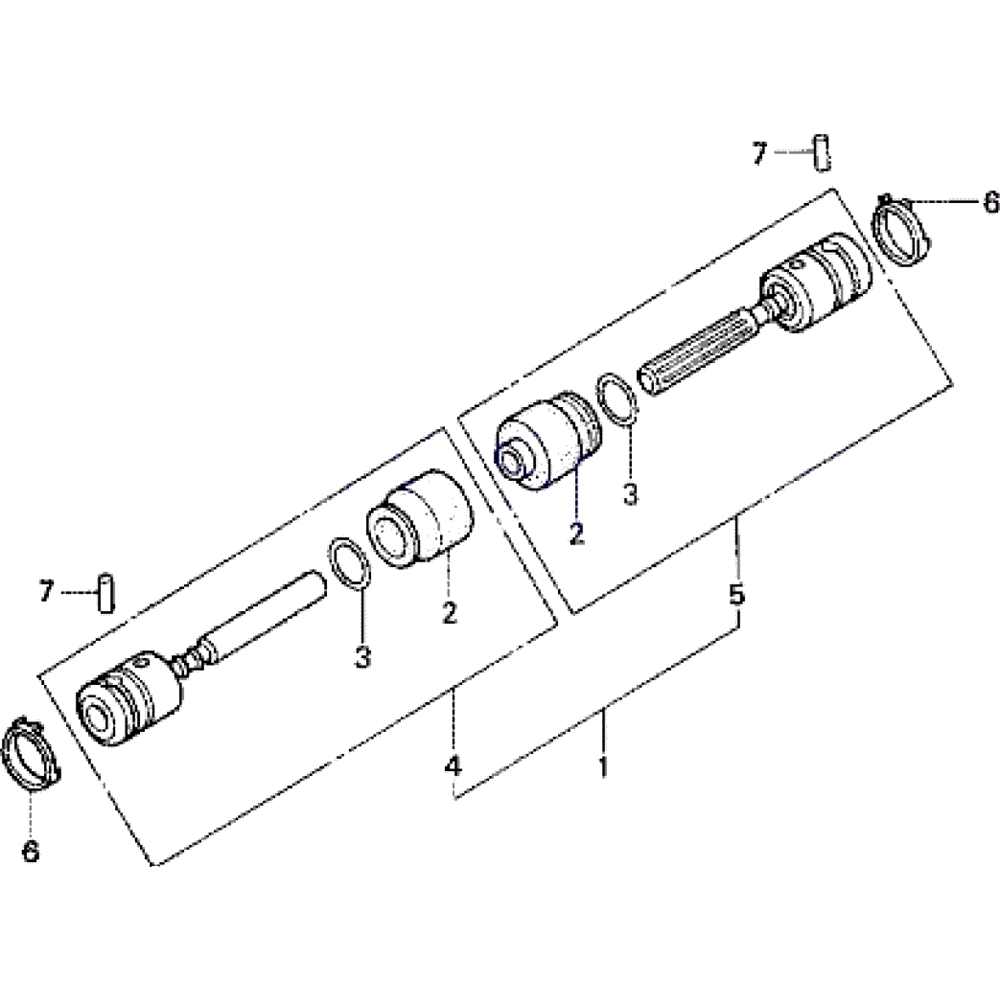

Sơ đồ Lắp ráp ổ đĩa cho Honda HRD535

Name: Sơ đồ Lắp ráp ổ đĩa cho Honda HRD535
Brand: HONDA
SKU: Sodo04372

Thương hiệu: HONDA

Mã sản phẩm: Sodo04372

Danh sách phụ tùng trong sơ đồ

STT	SKU	Chi tiết	Tình trạng	Giá
1	20001 VG0 A51	Bộ Truyền Động (spline 6x22x20) HONDA 20001 VG0 A51	Còn hàng	13.860.000 ₫
2	21511 VA5 700	Trường Hợp R. Truyền Tải HONDA 21511 VA5 700	Còn hàng	2.692.800 ₫
3	21592 VA5 701	Vỏ Nhiệm Vụ O-ring HONDA 21592 VA5 701	Còn hàng	222.750 ₫
4	21610 VA5 700	Vụ Án Comp. L. Truyền Tải HONDA 21610 VA5 700	Còn hàng	5.817.900 ₫
5	21911 VA5 700	Vỏ Bảo Vệ HONDA 21911 VA5 700	Còn hàng	443.850 ₫
6	23120 VA5 700	Truyền Động Bánh Răng (dành Cho 20001-vb3-b51) HONDA 23120 VA5 700	Còn hàng	1.917.300 ₫
9	23411 VB3 810	Bánh Răng Vát HONDA 23411 VB3 810	Còn hàng	1.052.040 ₫
9	94050 06000	Đai Ốc, Mặt Bích, 6mm HONDA 94050 06000	Còn hàng	89.430 ₫
10	23421 VA4 800	Bánh Răng Vát (52t) HONDA 23421 VA4 800	Còn hàng	2.084.610 ₫
10	23372 VA5 701	Dẫn Động Bằng Bánh Răng HONDA 23372 VA5 701	Còn hàng	3.230.700 ₫
11	23431 VA4 801	Truyền Động Bằng Ly Hợp (dành Cho 20001-vb3-b51) HONDA 23431 VA4 801	Còn hàng	947.100 ₫
13	23436 VA5 701	Tay Côn HONDA 23436 VA5 701	Còn hàng	393.690 ₫
14	90121 952 000	Bu Lông, Mặt Bích, 6x25 HONDA 90121 952 000	Còn hàng	79.860 ₫
15	23861 VA5 701	Truyền Động Con Lăn Xích HONDA 23861 VA5 701	Còn hàng	2.073.390 ₫
16	41103 935 003	Kim Vòng Bi 15x21x16 HONDA 41103 935 003	Còn hàng	429.660 ₫
20	90452 VB5 800	Vòng Đệm Đẩy 12mm HONDA 90452 VB5 800	Còn hàng	124.740 ₫
21	90452 187 000	Vòng Đệm 10x21 HONDA 90452 187 000	Còn hàng	82.500 ₫
23	90481 VB5 800	Bánh Răng Côn Shim (a) HONDA 90481 VB5 800	Còn hàng	137.610 ₫

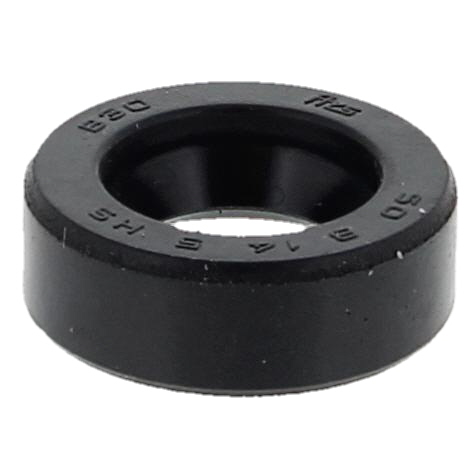

23	91201 ZE9 003	Phớt Dầu, 8x14x5 HONDA 91201 ZE9 003	Còn hàng	109.560 ₫
24	91012 VB5 801	Kim Vòng Bi 10x17x20 HONDA 91012 VB5 801	Còn hàng	591.360 ₫
25	91202 KA3 711	Phớt Dầu 10x17x4 (arai) HONDA 91202 KA3 711	Còn hàng	69.630 ₫

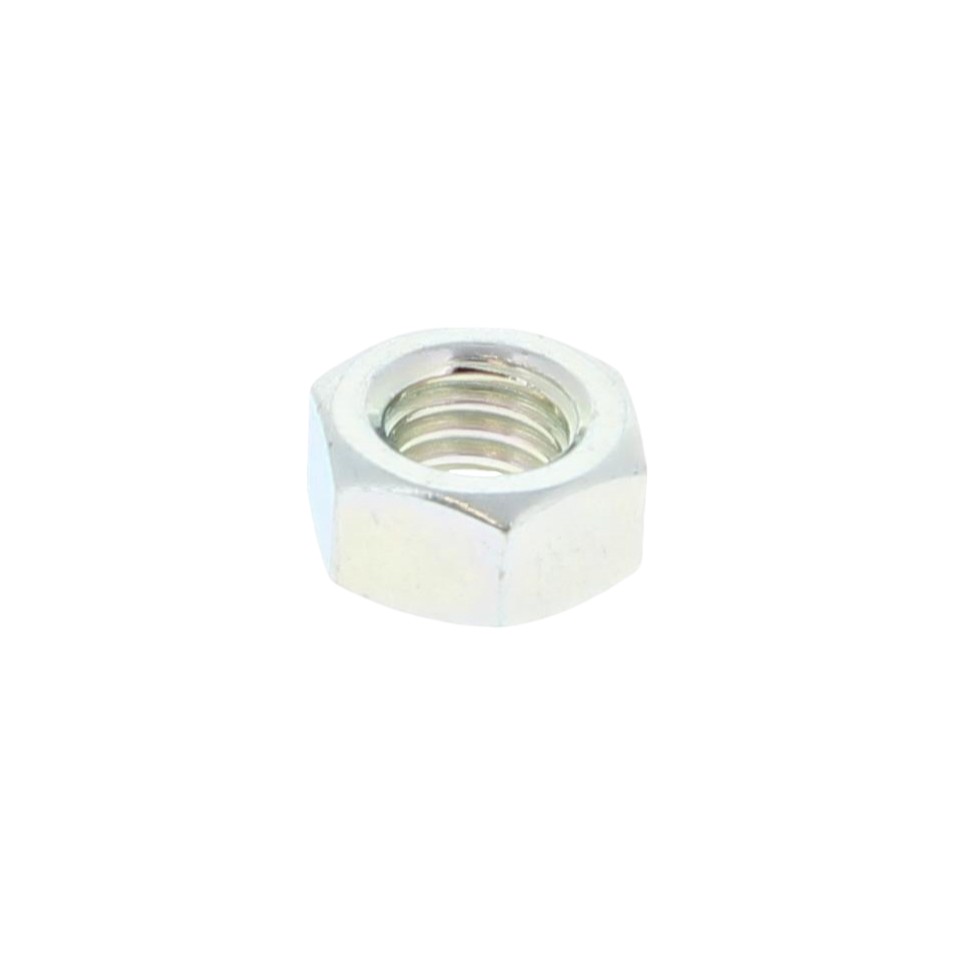

27	94001 050000S	Đai Ốc, Lục Giác, 5mm HONDA 94001 050000S	Còn hàng	89.430 ₫
27	91251 VA5 701	Phớt Dầu 28x38x6 HONDA 91251 VA5 701	Còn hàng	248.160 ₫
28	91252 VA5 701	Phớt Chống Bụi 15x21x3 HONDA 91252 VA5 701	Còn hàng	233.970 ₫
28	93500 05020 0A	Vít, Chảo, 5x20 HONDA 93500 05020 0A	Còn hàng	46.200 ₫
30	94510 18000	Vòng Đệm Ngoài 18mm HONDA 94510 18000	Còn hàng	48.510 ₫
34	94510 28000	Vòng Đệm Ngoài 28mm HONDA 94510 28000	Còn hàng	99.660 ₫
35	95701 06032 00	Mặt Bích Bu Lông 6x32 HONDA 95701 06032 00	Còn hàng	44.220 ₫
54	94301 08140	Chốt Chốt HONDA 94301 08140	Còn hàng	84.150 ₫

Mô tả

Sơ đồ Lắp ráp ổ đĩa cho Honda HRD535

Honda cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Honda, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
