Sơ đồ Lắp ráp ổ đĩa cho Stihl MH 585

Sơ đồ Lắp ráp ổ đĩa cho Stihl MH 585

Thương hiệu: STIHL
Mã sản phẩm: Sodo00054

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Ròng rọc 6241 711 1200 Ròng rọc Còn hàng 1.754.610 ₫
2 Ròng rọc 6241 711 1210 Ròng rọc Còn hàng 1.016.400 ₫
3 Ròng rọc đai chữ V 6241 711 1220 Ròng rọc đai chữ V Còn hàng 1.158.960 ₫
4 Bushing 6241 711 2400 Bushing Còn hàng 165.990 ₫
5 Hướng dẫn đai 6241 711 3901 Hướng dẫn đai Còn hàng 274.890 ₫
6 Hướng dẫn đai 6241 711 3910 Hướng dẫn đai Còn hàng 335.940 ₫
7 Đai chữ V có gân 6241 711 5001 Đai chữ V có gân Còn hàng 363.000 ₫

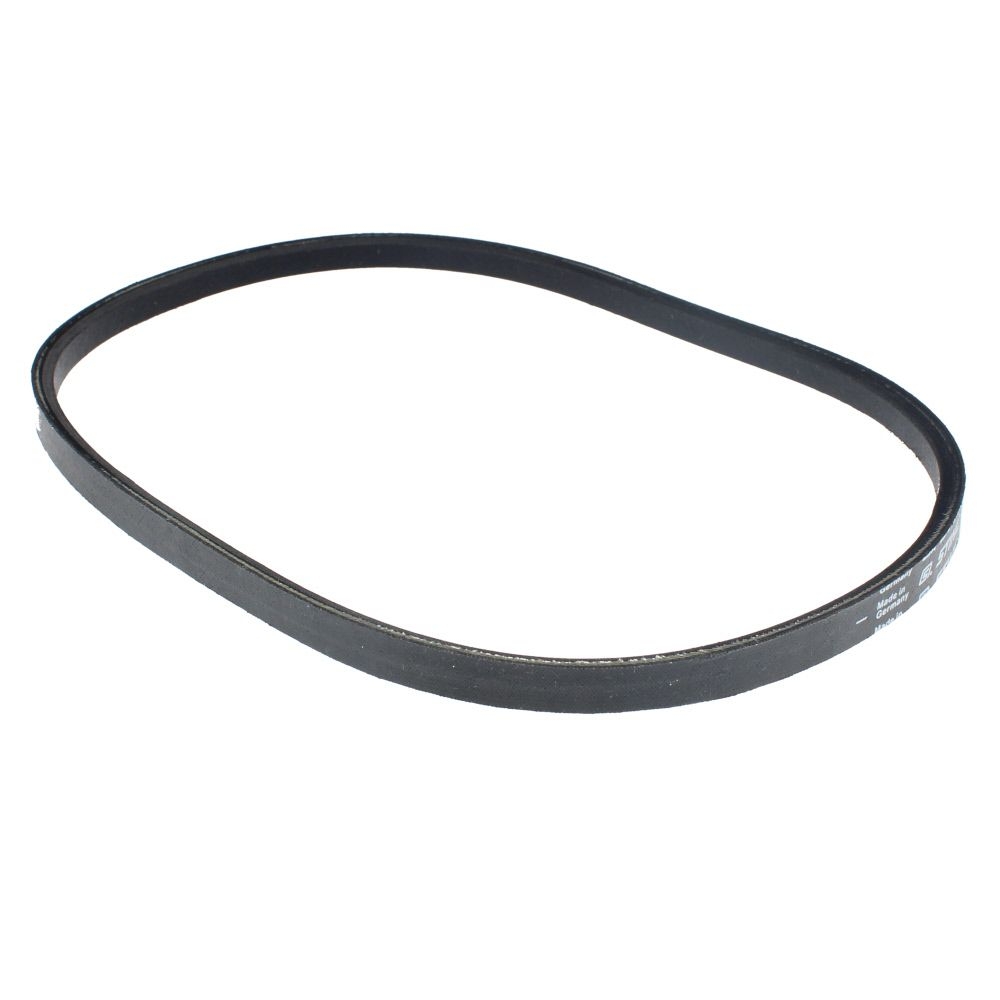

8 đai chữ V 6241 711 5010 đai chữ V Còn hàng 520.410 ₫
9 Đòn bẩy bu lông 6241 711 7401 Đòn bẩy bu lông Còn hàng 99.990 ₫
10 Đòn bẩy bu lông 6241 711 7411 Đòn bẩy bu lông Còn hàng 72.600 ₫
11 bu lông 6241 711 8500 bu lông Còn hàng 293.040 ₫
12 Lò xo xoắn 6241 716 5600 Lò xo xoắn Còn hàng 56.430 ₫
13 Lò xo xoắn 6241 716 5610 Lò xo xoắn Còn hàng 56.430 ₫
14 Đòn bẩy bu lông 6241 740 5395 Đòn bẩy bu lông Còn hàng 423.390 ₫
15 Vòng đệm 6241 992 5521 Vòng đệm Còn hàng 21.780 ₫
16 Máy giặt 9307 021 0140 Máy giặt Còn hàng 11.220 ₫
16 Vòng đệm 17 6241 992 5531 Vòng đệm 17 Còn hàng 18.480 ₫
18 Vít đầu lục giác M6x16 9008 318 1281 Vít đầu lục giác M6x16 Còn hàng 29.040 ₫
19 Vít 6241 716 0405 Vít Còn hàng 89.430 ₫
20 Vít tự ren M6x12 9039 488 0996 Vít tự ren M6x12 Còn hàng 25.080 ₫
22 Vòng bi có rãnh 6010-2RS 9503 003 5906 Vòng bi có rãnh 6010-2RS Còn hàng 347.490 ₫
24 Vòng chữ O 12x2 9645 945 7525 Vòng chữ O 12x2 Còn hàng 18.480 ₫

Sơ đồ Lắp ráp ổ đĩa cho Stihl MH 585

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
