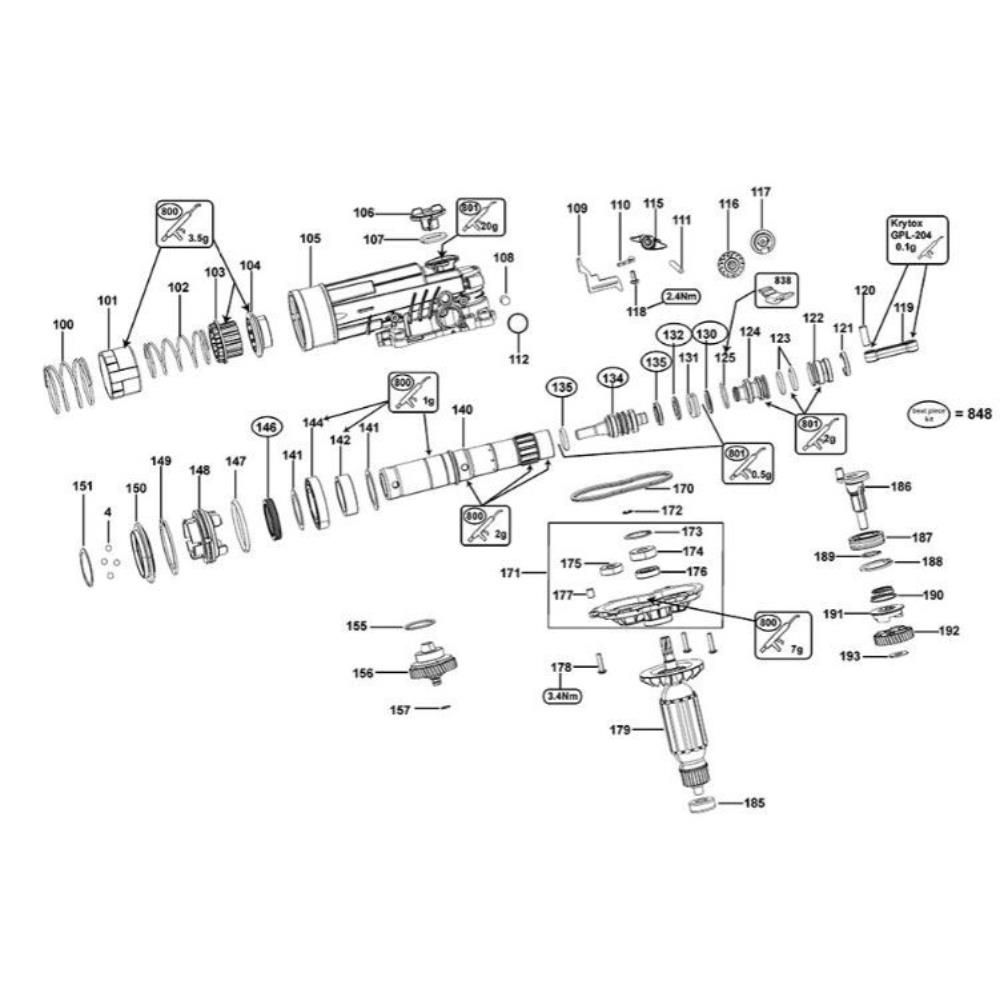

Sơ đồ Lắp ráp pít-tông cho DeWalt D25405K

Sơ đồ Lắp ráp pít-tông cho DeWalt D25405K

Thương hiệu: DEWALT
Mã sản phẩm: Sodo03909

Danh sách phụ tùng trong sơ đồ

STTẢnh minh hoạSKUChi tiếtTình trạngGiá
4Vòng Bi Đích Thực DEWALT 330003-39330003-39Vòng Bi Đích Thực DEWALT 330003-39Còn hàng132.990 ₫
5Niêm Phong DEWALT 327141-03327141-03Niêm Phong DEWALT 327141-03Còn hàng580.800 ₫
33Vít Giữ Mâm Cặp DEWALT 605256-02605256-02Vít Giữ Mâm Cặp DEWALT 605256-02Còn hàng72.600 ₫
90Kẹp DEWALT 577793-00577793-00Kẹp DEWALT 577793-00Còn hàng76.230 ₫
92Vòng Chữ O DEWALT 580990-00580990-00Vòng Chữ O DEWALT 580990-00Còn hàng76.230 ₫
97Niêm Phong DEWALT 577139-00577139-00Niêm Phong DEWALT 577139-00Còn hàng76.230 ₫
121Vòng Piston DEWALT 325905-01325905-01Vòng Piston DEWALT 325905-01Còn hàng76.230 ₫
131Vòng Chữ O DEWALT 323711-10323711-10Vòng Chữ O DEWALT 323711-10Còn hàng76.230 ₫
134Quả Bóng 7mm DEWALT 583890-00583890-00Quả Bóng 7mm DEWALT 583890-00Còn hàng132.000 ₫
136Mũ Lưỡi Trai DEWALT 323489-00323489-00Mũ Lưỡi Trai DEWALT 323489-00Còn hàng132.000 ₫
145Con Quay DEWALT 584676-00584676-00Con Quay DEWALT 584676-00Còn hàng1.621.620 ₫
146Spindle Sa DEWALT 584556-00584556-00Spindle Sa DEWALT 584556-00Còn hàng2.638.350 ₫
151Nhẫn DEWALT 577795-00577795-00Nhẫn DEWALT 577795-00Còn hàng76.230 ₫
177Tay Áo DEWALT 327575-00327575-00Tay Áo DEWALT 327575-00Còn hàng76.230 ₫
185Vòng Bi Sa DEWALT 487074-49487074-49Vòng Bi Sa DEWALT 487074-49Còn hàng1.967.460 ₫
189Trục Khuỷu DEWALT 477169-00477169-00Trục Khuỷu DEWALT 477169-00Còn hàng5.174.400 ₫
194Đúc Sa DEWALT 327568-00327568-00Đúc Sa DEWALT 327568-00Còn hàng1.226.610 ₫
201Tay Áo Sa DEWALT 587291-00587291-00Tay Áo Sa DEWALT 587291-00Còn hàng580.800 ₫
207Con Quay DEWALT 477178-00477178-00Con Quay DEWALT 477178-00Còn hàng3.098.700 ₫
210Vỏ Hộp Số DEWALT 583480-00583480-00Vỏ Hộp Số DEWALT 583480-00Còn hàng76.230 ₫
215Vòng Kẹp DEWALT 586762-00586762-00Vòng Kẹp DEWALT 586762-00Còn hàng76.230 ₫
216Vòng Đệm DEWALT 583246-00583246-00Vòng Đệm DEWALT 583246-00Còn hàng157.410 ₫
219Con Quay DEWALT 477182-00477182-00Con Quay DEWALT 477182-00Còn hàng5.019.300 ₫
222Vòng Chữ O DEWALT 323711-30323711-30Vòng Chữ O DEWALT 323711-30Còn hàng76.230 ₫
223Vòng Bi DEWALT 477188-00477188-00Vòng Bi DEWALT 477188-00Còn hàng833.580 ₫
224Beat Piece DEWALT 477189-00477189-00Beat Piece DEWALT 477189-00Còn hàng833.580 ₫
225Bộ Giảm Chấn DEWALT 477190-00477190-00Bộ Giảm Chấn DEWALT 477190-00Còn hàng764.280 ₫
231Vòng Chữ O DEWALT 487037-00487037-00Vòng Chữ O DEWALT 487037-00Còn hàng517.110 ₫
234Pít-tông DEWALT 327520-00327520-00Pít-tông DEWALT 327520-00Còn hàng580.800 ₫
236Con Rod DEWALT 327519-00327519-00Con Rod DEWALT 327519-00Còn hàng97.020 ₫
237Nhẫn DEWALT 327492-00327492-00Nhẫn DEWALT 327492-00Còn hàng76.230 ₫
240Vòng Đệm DEWALT 329590-00329590-00Vòng Đệm DEWALT 329590-00Còn hàng76.230 ₫
243Bánh Răng Côn DEWALT 492165-00492165-00Bánh Răng Côn DEWALT 492165-00Còn hàng2.153.250 ₫
248Cam DEWALT 327502-00327502-00Cam DEWALT 327502-00Còn hàng76.230 ₫
251Cổ Áo DEWALT 327493-00327493-00Cổ Áo DEWALT 327493-00Còn hàng343.200 ₫
260Thanh Đo Độ Sâu DEWALT 326205-00326205-00Thanh Đo Độ Sâu DEWALT 326205-00Còn hàng181.500 ₫
301Khóa Trục Chính DEWALT 477195-00477195-00Khóa Trục Chính DEWALT 477195-00Còn hàng4.692.600 ₫
308Vòng Đệm DEWALT 590339-00590339-00Vòng Đệm DEWALT 590339-00Còn hàng76.230 ₫
500Trục Chính Sa DEWALT 575737-01575737-01Trục Chính Sa DEWALT 575737-01Còn hàng7.982.700 ₫
821Tấm Định Mức DEWALT 584253-21584253-21Tấm Định Mức DEWALT 584253-21Còn hàng76.230 ₫
836Công Cụ Dịch Vụ DEWALT 559613-99559613-99Công Cụ Dịch Vụ DEWALT 559613-99Còn hàng2.103.420 ₫
837Công Cụ Dịch Vụ DEWALT 559611-99559611-99Công Cụ Dịch Vụ DEWALT 559611-99Còn hàng799.590 ₫

Sơ đồ Lắp ráp pít-tông cho DeWalt D25405K

Dewalt cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Dewalt, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
