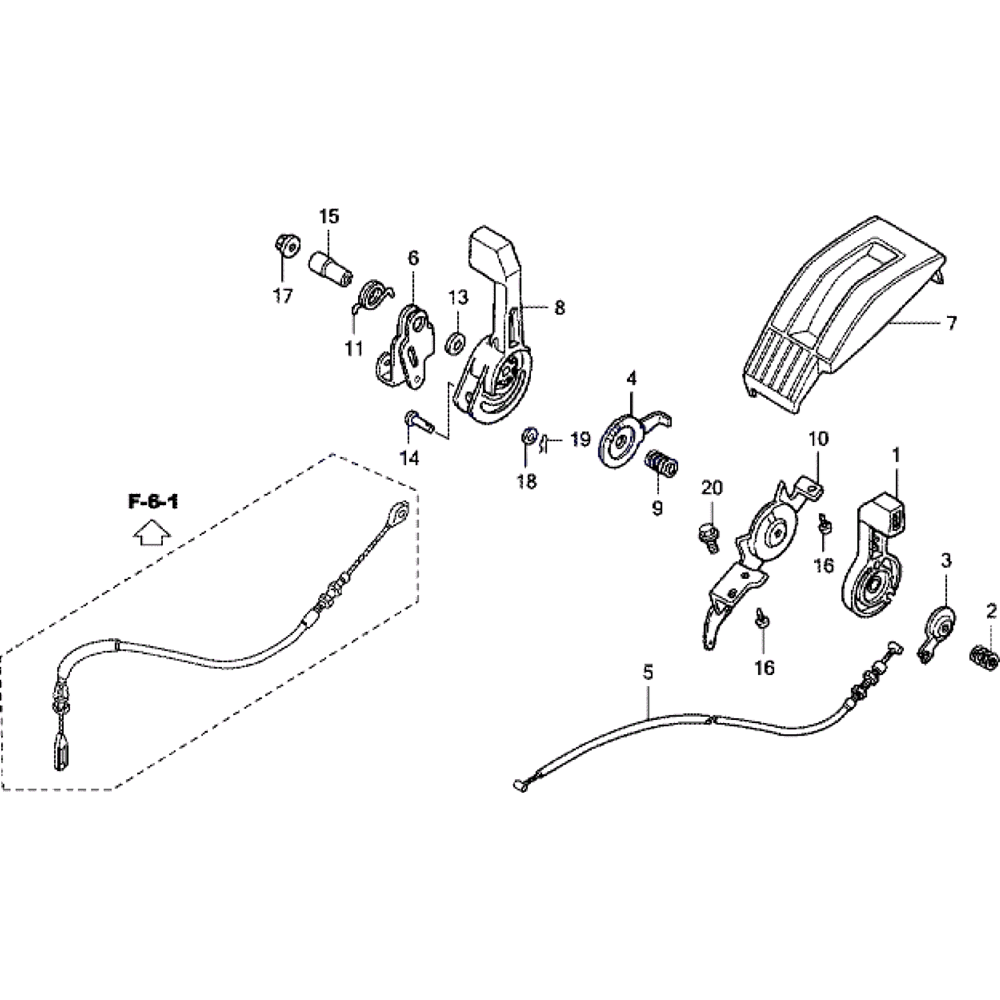

Sơ đồ Lắp ráp tay nắm cho Honda HRX537

Sơ đồ Lắp ráp tay nắm cho Honda HRX537

Thương hiệu: HONDA
Mã sản phẩm: Sodo04344

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Thanh Dẫn Hướng HONDA 28475 VE1 R00 28475 VE1 R00 Thanh Dẫn Hướng HONDA 28475 VE1 R00 Còn hàng 131.010 ₫
2 Cáp Buộc 1575mm HONDA 32901 VB5 A00 32901 VB5 A00 Cáp Buộc 1575mm HONDA 32901 VB5 A00 Còn hàng 164.010 ₫
3 Ống Comp. HONDA 53110 VE1 R01ZA 53110 VE1 R01ZA Ống Comp. HONDA 53110 VE1 R01ZA Còn hàng 3.511.200 ₫
4 Đòn Bẩy Comp. HONDA 54410 VE1 R00 54410 VE1 R00 Đòn Bẩy Comp. HONDA 54410 VE1 R00 Còn hàng 1.072.830 ₫
5 Bộ Phận Đẩy Lò Xo HONDA 54411 VB3 800 54411 VB3 800 Bộ Phận Đẩy Lò Xo HONDA 54411 VB3 800 Còn hàng 253.770 ₫
5 Tay Côn Bush HONDA 54412 952 770 54412 952 770 Tay Côn Bush HONDA 54412 952 770 Còn hàng 149.490 ₫
8 Cáp Comp. HONDA 54530 VH7 000 54530 VH7 000 Cáp Comp. HONDA 54530 VH7 000 Còn hàng 735.240 ₫
8 Điểm Dừng Spring R HONDA 75118 VA3 J00 75118 VA3 J00 Điểm Dừng Spring R HONDA 75118 VA3 J00 Còn hàng 228.690 ₫
10 Cánh Tay HONDA 75128 VE1 R00 75128 VE1 R00 Cánh Tay HONDA 75128 VE1 R00 Còn hàng 476.520 ₫
10 Đòn Bẩy Comp Rotor HONDA 75161 VE0 L01 75161 VE0 L01 Đòn Bẩy Comp Rotor HONDA 75161 VE0 L01 Còn hàng 2.104.410 ₫
10 Vòng Đệm, Trơn, 6mm HONDA 94101 06000 94101 06000 Vòng Đệm, Trơn, 6mm HONDA 94101 06000 Còn hàng 35.970 ₫
11 Cần Ly Hợp Lò Xo HONDA 54414 VA3 P00 54414 VA3 P00 Cần Ly Hợp Lò Xo HONDA 54414 VA3 P00 Còn hàng 190.410 ₫
11 Chốt, Khóa, 6mm Honda 94251 06000 94251 06000 Chốt, Khóa, 6mm Honda 94251 06000 Còn hàng 35.640 ₫
11 Đẩy Thanh Răng Cưa HONDA 75165 VE0 L00 75165 VE0 L00 Đẩy Thanh Răng Cưa HONDA 75165 VE0 L00 Còn hàng 331.980 ₫
13 Đòn Bẩy HONDA 75166 VE1 R00 75166 VE1 R00 Đòn Bẩy HONDA 75166 VE1 R00 Còn hàng 126.390 ₫
13 Lò Xo Ratchet HONDA 75168 VA4 000 75168 VA4 000 Lò Xo Ratchet HONDA 75168 VA4 000 Còn hàng 189.750 ₫
15 Chốt Ly Hợp Đòn Bẩy HONDA 90106 VA4 800 90106 VA4 800 Chốt Ly Hợp Đòn Bẩy HONDA 90106 VA4 800 Còn hàng 347.820 ₫
15 Hạt HONDA 90303 VG3 000 90303 VG3 000 Hạt HONDA 90303 VG3 000 Còn hàng 23.100 ₫
17 Cổ Áo 8x11x135 HONDA 90552 VA3 J00 90552 VA3 J00 Cổ Áo 8x11x135 HONDA 90552 VA3 J00 Còn hàng 190.740 ₫
18 Chốt Nối Cáp HONDA 90754 VA9 P40 90754 VA9 P40 Chốt Nối Cáp HONDA 90754 VA9 P40 Còn hàng 98.010 ₫
18 Chốt, Khóa, 8mm HONDA 94251 08000 94251 08000 Chốt, Khóa, 8mm HONDA 94251 08000 Còn hàng 46.200 ₫
19 Bản Lề Đòn Bẩy Khóa Chốt HONDA 90753 VA3 J00 90753 VA3 J00 Bản Lề Đòn Bẩy Khóa Chốt HONDA 90753 VA3 J00 Còn hàng 144.540 ₫
21 Vòng Đệm Trơn 8mm HONDA 94101 08000 94101 08000 Vòng Đệm Trơn 8mm HONDA 94101 08000 Còn hàng 29.370 ₫

Sơ đồ Lắp ráp tay nắm cho Honda HRX537

Honda cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Honda, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
