Sơ đồ Lắp ráp trục trước cho Stihl

Sơ đồ Lắp ráp trục trước cho Stihl

Thương hiệu: STIHL
Mã sản phẩm: Sodo00043

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Bánh xe 6100 700 0401 Bánh xe Còn hàng 505.560 ₫
2 Vòng giữ 6106 704 5110 Vòng giữ Còn hàng 36.300 ₫
3 Nhà ở 6290 740 3007 Nhà ở Còn hàng 5.167.800 ₫
4 Trục 6290 703 0900 Trục Còn hàng 547.140 ₫
5 Lò xo xoắn 6290 703 4910 Lò xo xoắn Còn hàng 102.960 ₫
6 Lò xo xoắn 6290 703 4920 Lò xo xoắn Còn hàng 102.960 ₫
7 Che phủ 6290 706 0701 Che phủ Còn hàng 287.760 ₫

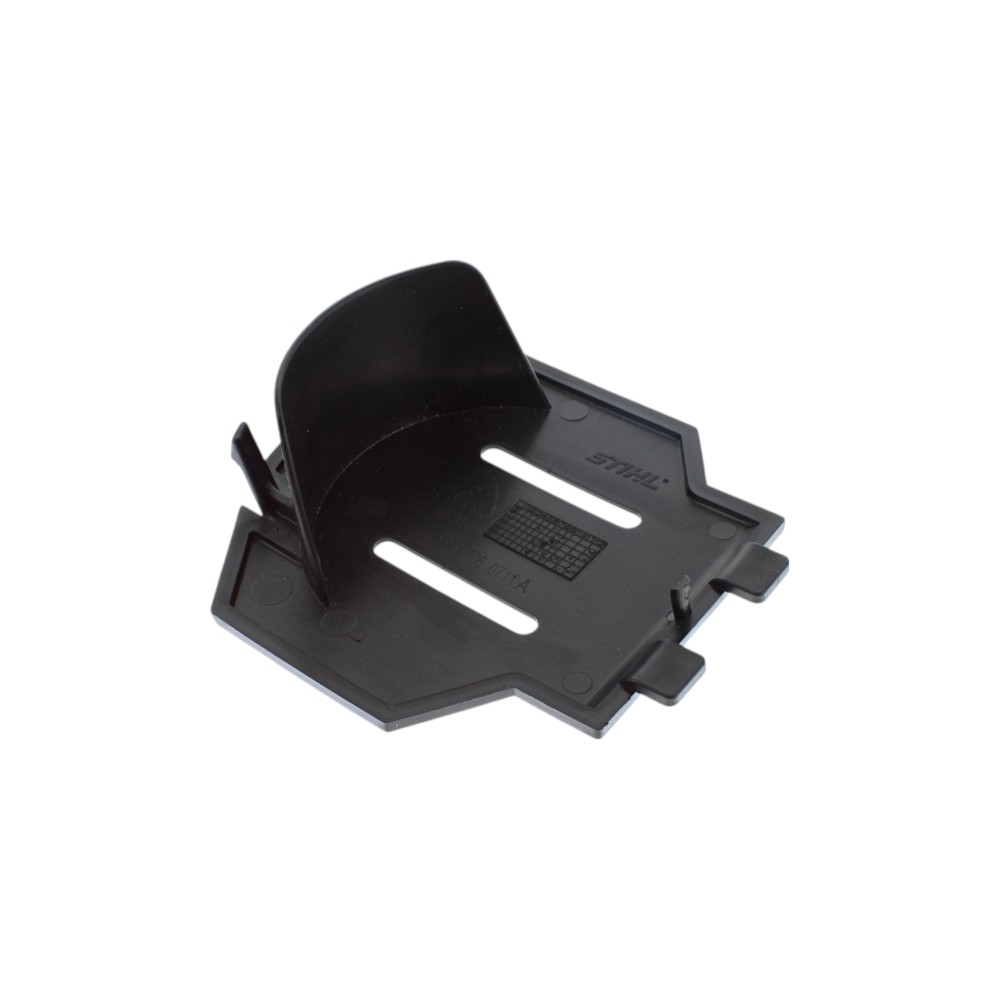

8 Che phủ 6290 706 0711 Che phủ Còn hàng 136.290 ₫

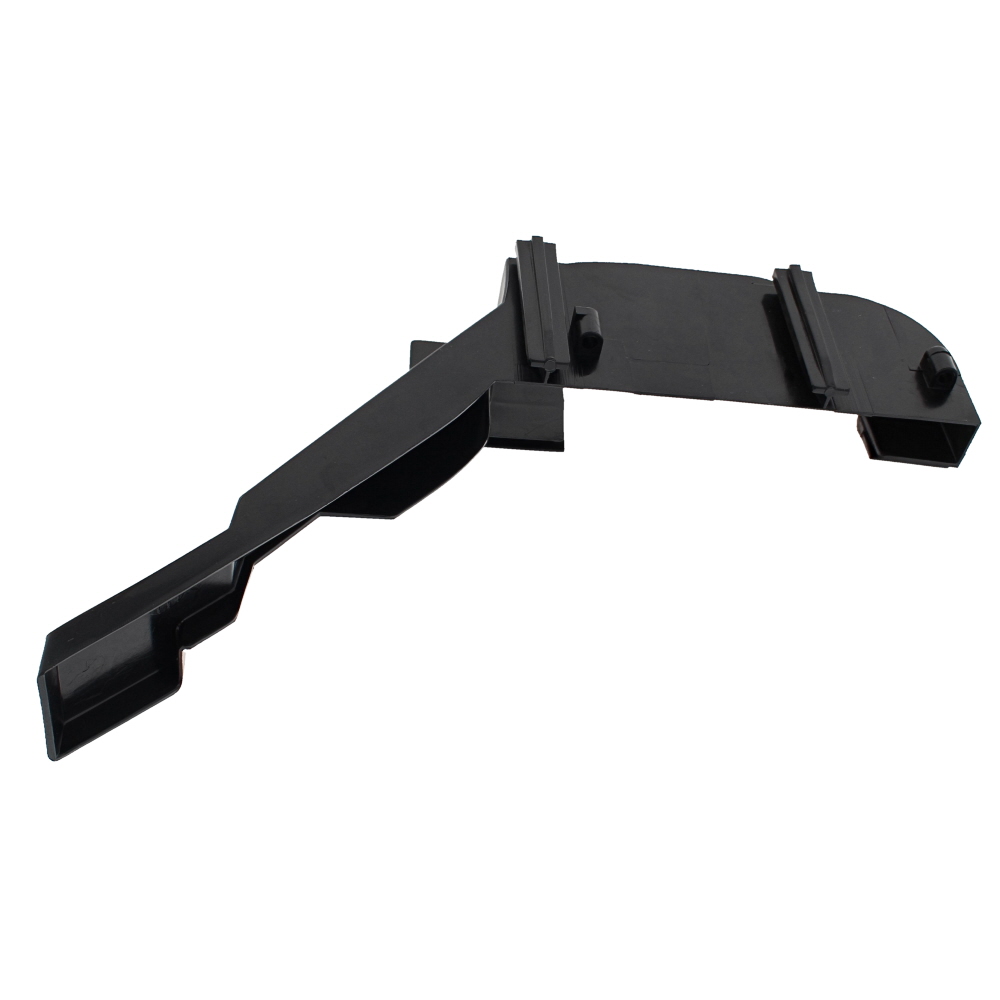

9 Bìa trái 6290 706 0722 Bìa trái Còn hàng 326.700 ₫

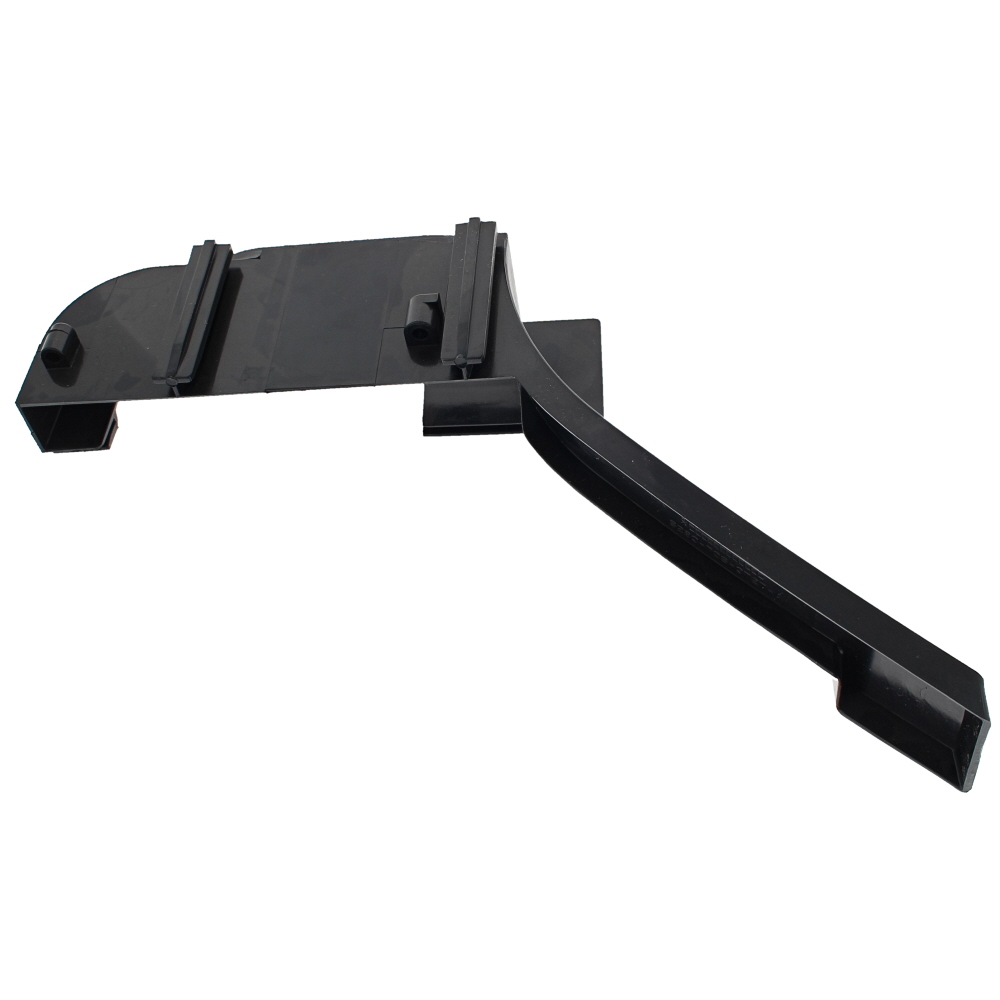

10 Che bên phải 6290 706 0727 Che bên phải Còn hàng 317.790 ₫
11 Vỗ 6290 700 2707 Vỗ Còn hàng 1.131.240 ₫

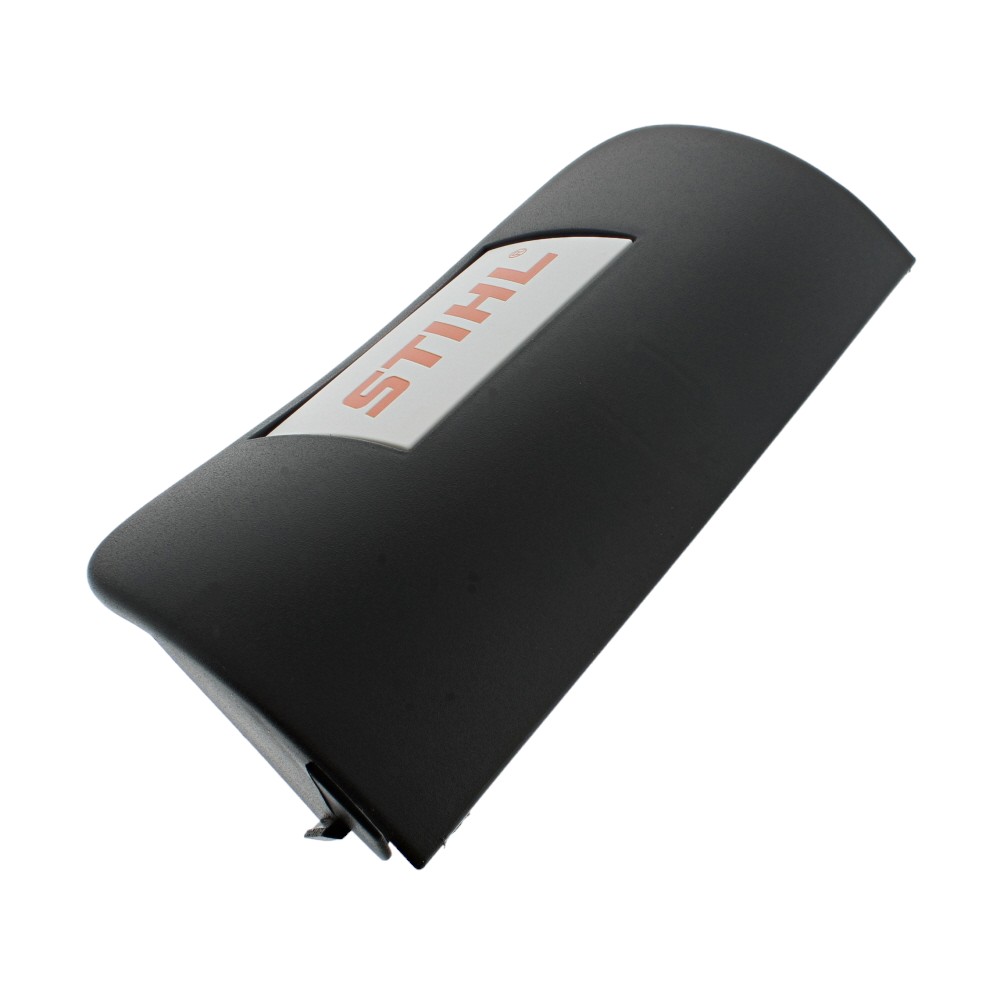

13 Che phủ 0000 701 3601 Che phủ Còn hàng 205.590 ₫
14 Nắp bánh xe 6340 704 0301 Nắp bánh xe Còn hàng 136.290 ₫

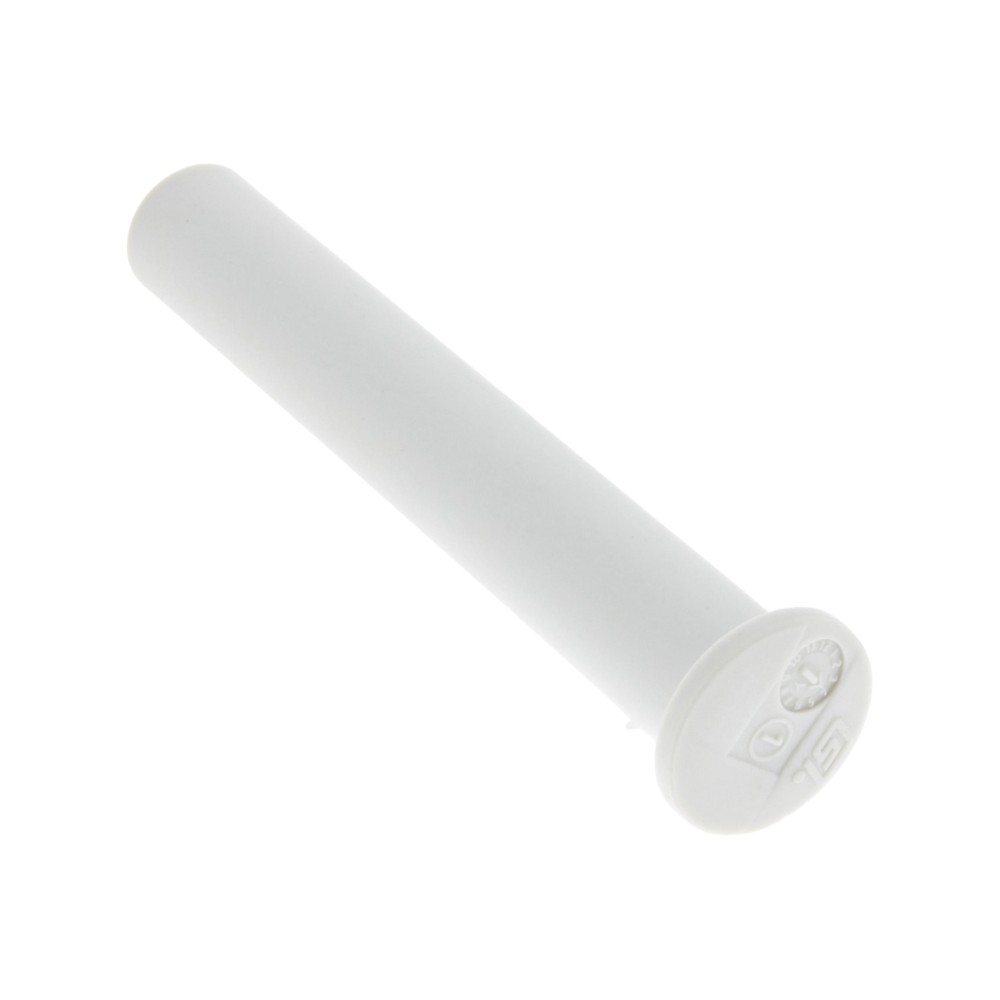

15 bu lông 6340 706 5901 bu lông Còn hàng 147.840 ₫
17 Vít tự khai thác 9104 017 4293 Vít tự khai thác Còn hàng 33.000 ₫
18 Vòng bi có rãnh 9503 003 9011 Vòng bi có rãnh Còn hàng 145.200 ₫
19 Dấu hiệu cảnh báo 0000 967 3454 Dấu hiệu cảnh báo Còn hàng 62.370 ₫
19 Lưu ý cảnh báo 6290 967 7200 Lưu ý cảnh báo Còn hàng 62.370 ₫
20 Thảm cao su 6290 706 6500 Thảm cao su Còn hàng 1.454.640 ₫
21 Máy giặt 9307 020 0120 Máy giặt Còn hàng 11.220 ₫
22 Vít tự khai thác 9104 007 4260 Vít tự khai thác Còn hàng 25.080 ₫
23 Đĩa 0000 967 1001 Đĩa Còn hàng 121.110 ₫
100 Vỗ 6290 700 2706 Vỗ Còn hàng 1.464.210 ₫
101 Trục 0000 967 7208 Trục Còn hàng 62.370 ₫

Sơ đồ Lắp ráp trục trước cho Stihl

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
