Sơ đồ Máy chà nhám AC Bosch GEX 150

Sơ đồ Máy chà nhám AC Bosch GEX 150

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02537

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Khu Vỏ Máy Blue BOSCH 2605104410 2605104410 Khu Vỏ Máy Blue BOSCH 2605104410 Còn hàng 591.030 ₫
2 Dòng Điện 220-240v BOSCH 2604220663 2604220663 Dòng Điện 220-240v BOSCH 2604220663 Còn hàng 858.000 ₫
3 Điện Áp 110-127v BOSCH 2604011240 2604011240 Điện Áp 110-127v BOSCH 2604011240 Còn hàng 2.319.240 ₫
4 Công Tắc BOSCH 2607200260 2607200260 Công Tắc BOSCH 2607200260 Còn hàng 330.000 ₫
5 Dây Nguồn Gb 110v 4 15m 2 X 1 0mm H05 Rn-f BOSCH 2604460210 2604460210 Dây Nguồn Gb 110v 4 15m 2 X 1 0mm H05 Rn-f BOSCH 2604460210 Còn hàng 584.100 ₫
6 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 2600703017 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 Còn hàng 83.160 ₫
7 Cable Clip 2601035001 Cable Clip Còn hàng 46.530 ₫
9 Biển Tên Nhà Sản Xuất Gex 150 Ac BOSCH 2601111957 2601111957 Biển Tên Nhà Sản Xuất Gex 150 Ac BOSCH 2601111957 Còn hàng 72.600 ₫
14 Ổ Bi Rãnh BOSCH 2600905034 2600905034 Ổ Bi Rãnh BOSCH 2600905034 Còn hàng 356.070 ₫
16 Giá Đỡ Cọ BOSCH 2604337016 2604337016 Giá Đỡ Cọ BOSCH 2604337016 Còn hàng 29.370 ₫
17 Vít Đầu Tròn Torx M3x8 BOSCH 2603435089 2603435089 Vít Đầu Tròn Torx M3x8 BOSCH 2603435089 Còn hàng 44.880 ₫
18 Vít Đầu Chìm M3x6 5-4.8 BOSCH 2603410001 2603410001 Vít Đầu Chìm M3x6 5-4.8 BOSCH 2603410001 Còn hàng 44.880 ₫
19 Vít Đặc Biệt BOSCH 1600A00RD6 1600A00RD6 Vít Đặc Biệt BOSCH 1600A00RD6 Còn hàng 29.370 ₫
23 Vòi Tạo Ren. Vít BOSCH 2603435042 2603435042 Vòi Tạo Ren. Vít BOSCH 2603435042 Còn hàng 44.880 ₫

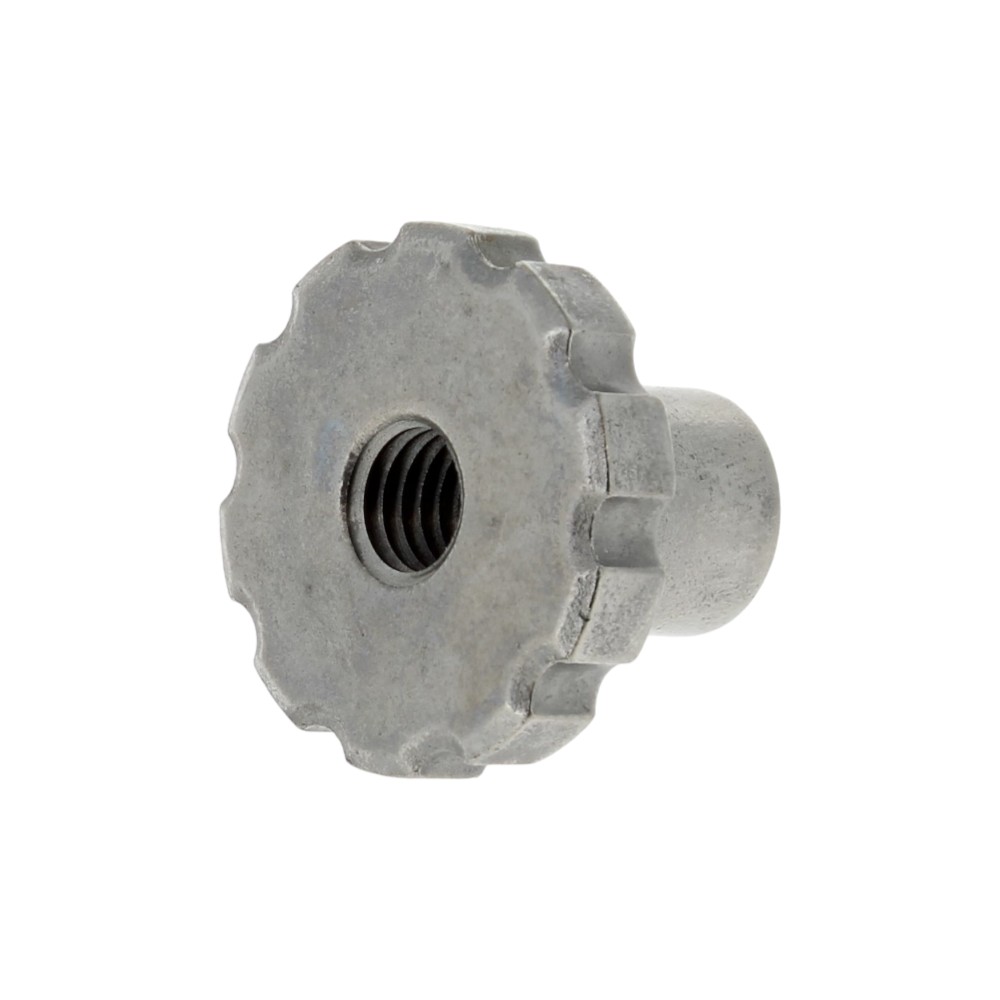

27 Giá Đỡ BOSCH 2600328026 2600328026 Giá Đỡ BOSCH 2600328026 Còn hàng 253.440 ₫

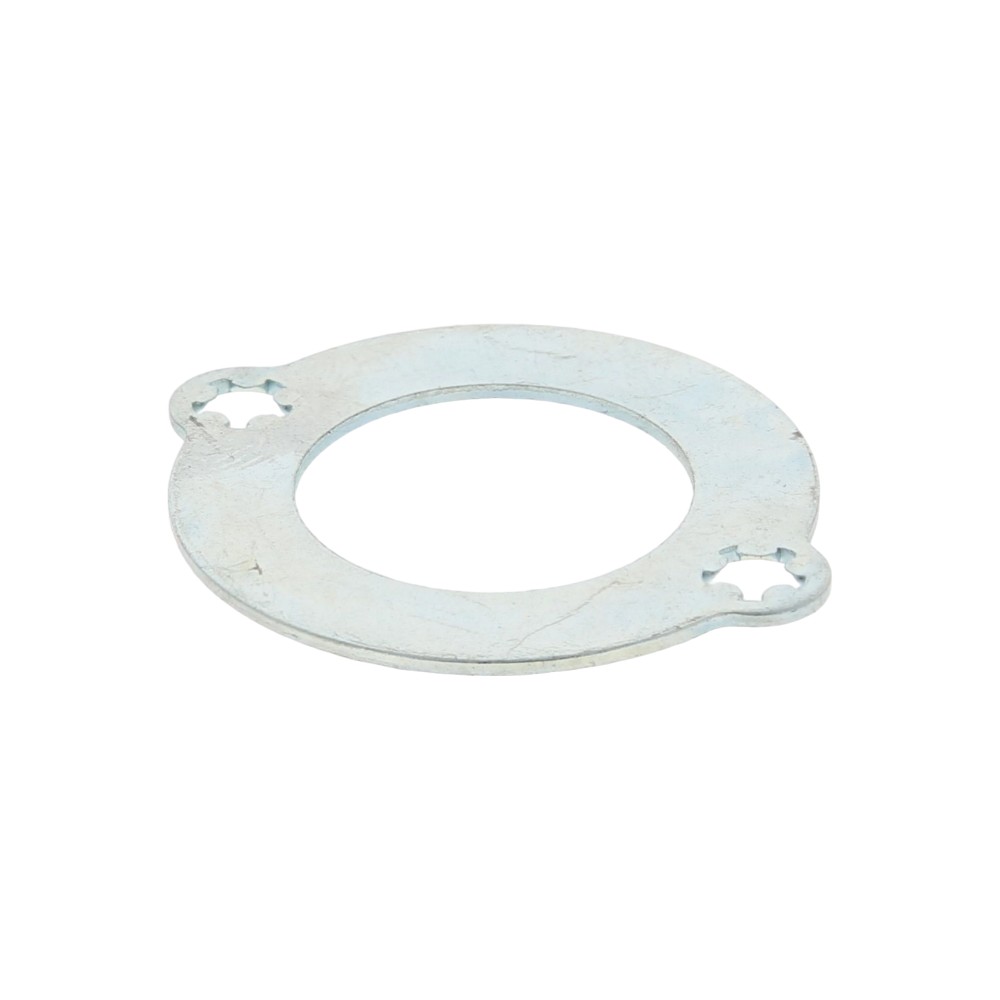

28 Vòng Đệm Tab BOSCH 2600190060 2600190060 Vòng Đệm Tab BOSCH 2600190060 Còn hàng 60.390 ₫

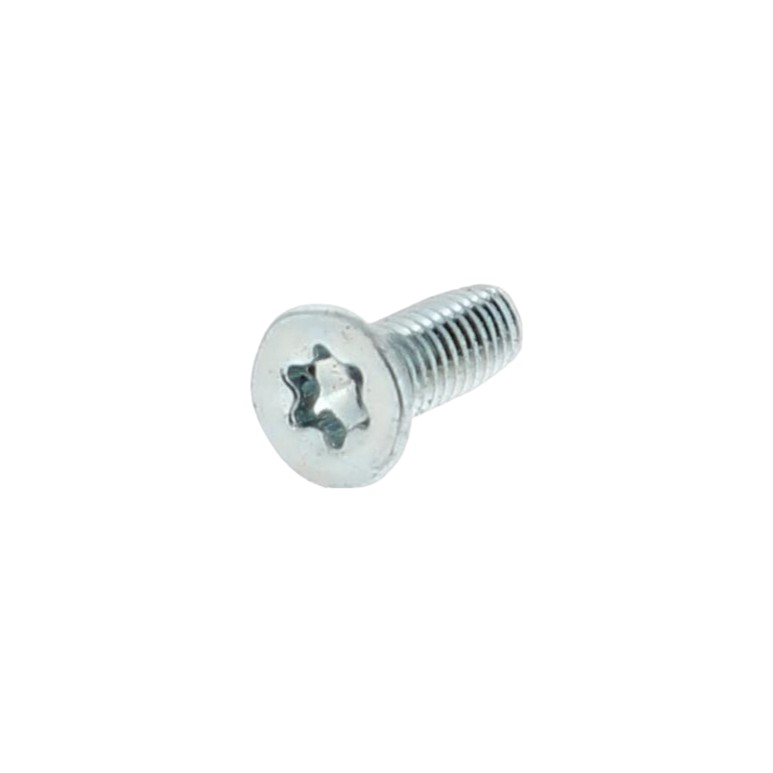

29 Vòi Tạo Ren. Vít M3x8 BOSCH 3603391003 3603391003 Vòi Tạo Ren. Vít M3x8 BOSCH 3603391003 Còn hàng 60.390 ₫
30 Vòng Đệm Trơn Din 315-m8-gt-c BOSCH 2600100041 2600100041 Vòng Đệm Trơn Din 315-m8-gt-c BOSCH 2600100041 Còn hàng 44.880 ₫
32 Dây Đeo Tiếp Xúc BOSCH 2601329053 2601329053 Dây Đeo Tiếp Xúc BOSCH 2601329053 Còn hàng 44.880 ₫
34 Tấm Lót Ø150 BOSCH 2608601106 2608601106 Tấm Lót Ø150 BOSCH 2608601106 Còn hàng 1.261.920 ₫
35 Shim 0 BOSCH 2600101047 2600101047 Shim 0 BOSCH 2600101047 Còn hàng 44.880 ₫

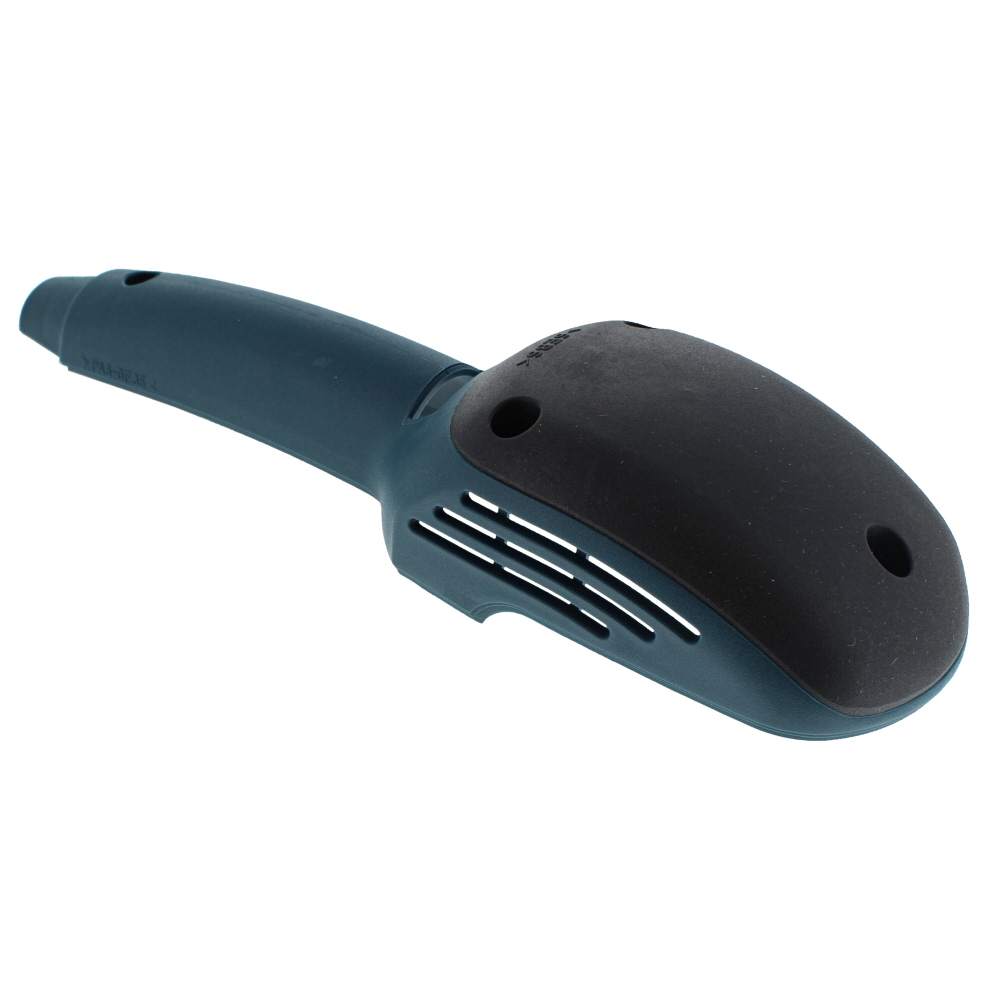

36 Vỏ Bọc Vỏ Máy Màu Xanh BOSCH 2605500124 2605500124 Vỏ Bọc Vỏ Máy Màu Xanh BOSCH 2605500124 Còn hàng 375.540 ₫

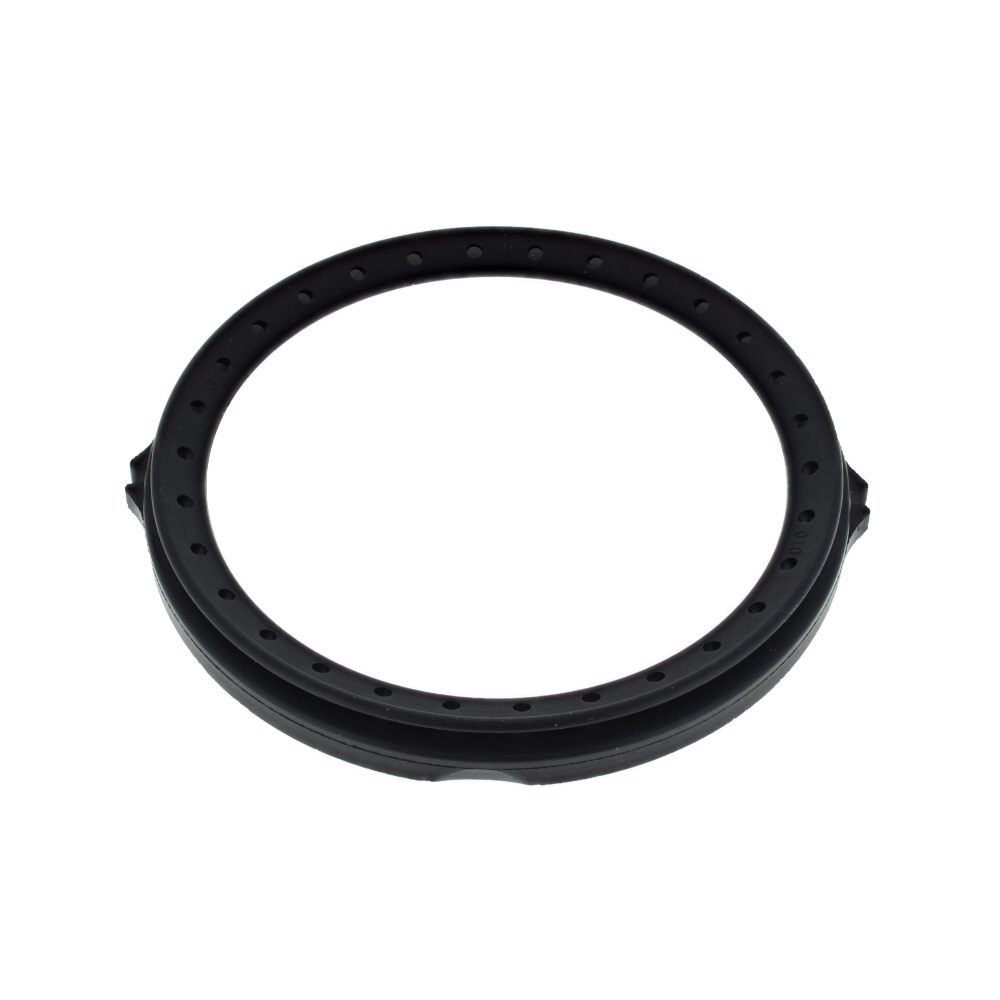

38 Vòng Ma Sát BOSCH 1600A00JE7 1600A00JE7 Vòng Ma Sát BOSCH 1600A00JE7 Còn hàng 83.160 ₫
44 Máy Hút Mùi BOSCH 2600282015 2600282015 Máy Hút Mùi BOSCH 2600282015 Còn hàng 679.140 ₫
45 Đai Ốc Vuông Din 562-m6-04 BOSCH 2915121006 2915121006 Đai Ốc Vuông Din 562-m6-04 BOSCH 2915121006 Còn hàng 60.390 ₫
45 Vòng Chắn Gió BOSCH 2601328047 2601328047 Vòng Chắn Gió BOSCH 2601328047 Còn hàng 77.550 ₫
46 Miếng Hút BOSCH 2601328048 2601328048 Miếng Hút BOSCH 2601328048 Còn hàng 77.550 ₫
47 Miếng Hút BOSCH 2601328049 2601328049 Miếng Hút BOSCH 2601328049 Còn hàng 77.550 ₫
48 Đầu Đẩy BOSCH 2601035002 2601035002 Đầu Đẩy BOSCH 2601035002 Còn hàng 60.390 ₫
56 Bộ Điều Tốc 100-120v BOSCH 2607230118 2607230118 Bộ Điều Tốc 100-120v BOSCH 2607230118 Còn hàng 1.098.900 ₫

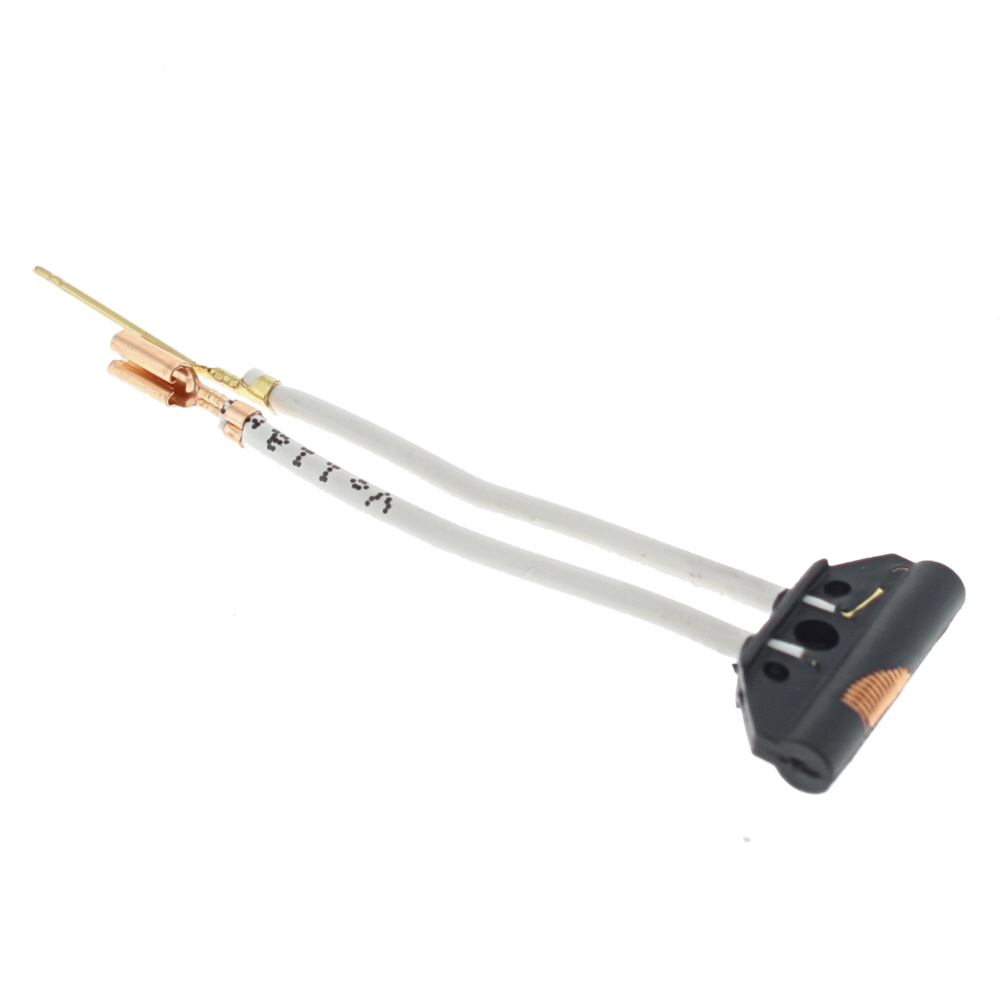

57 Bộ Lọc Triệt Tiêu BOSCH 2604465090 2604465090 Bộ Lọc Triệt Tiêu BOSCH 2604465090 Còn hàng 215.160 ₫
74 Torx Oval-Head Screw 3x10 2603490017 Torx Oval-Head Screw 3x10 Còn hàng 68.970 ₫
77 Screw 4x16 2603490022 Screw 4x16 Còn hàng 33.660 ₫
95 Tapping Screw 2603435086 Tapping Screw Còn hàng 33.660 ₫
360 Cái Quạt BOSCH 2606610076 2606610076 Cái Quạt BOSCH 2606610076 Còn hàng 94.380 ₫

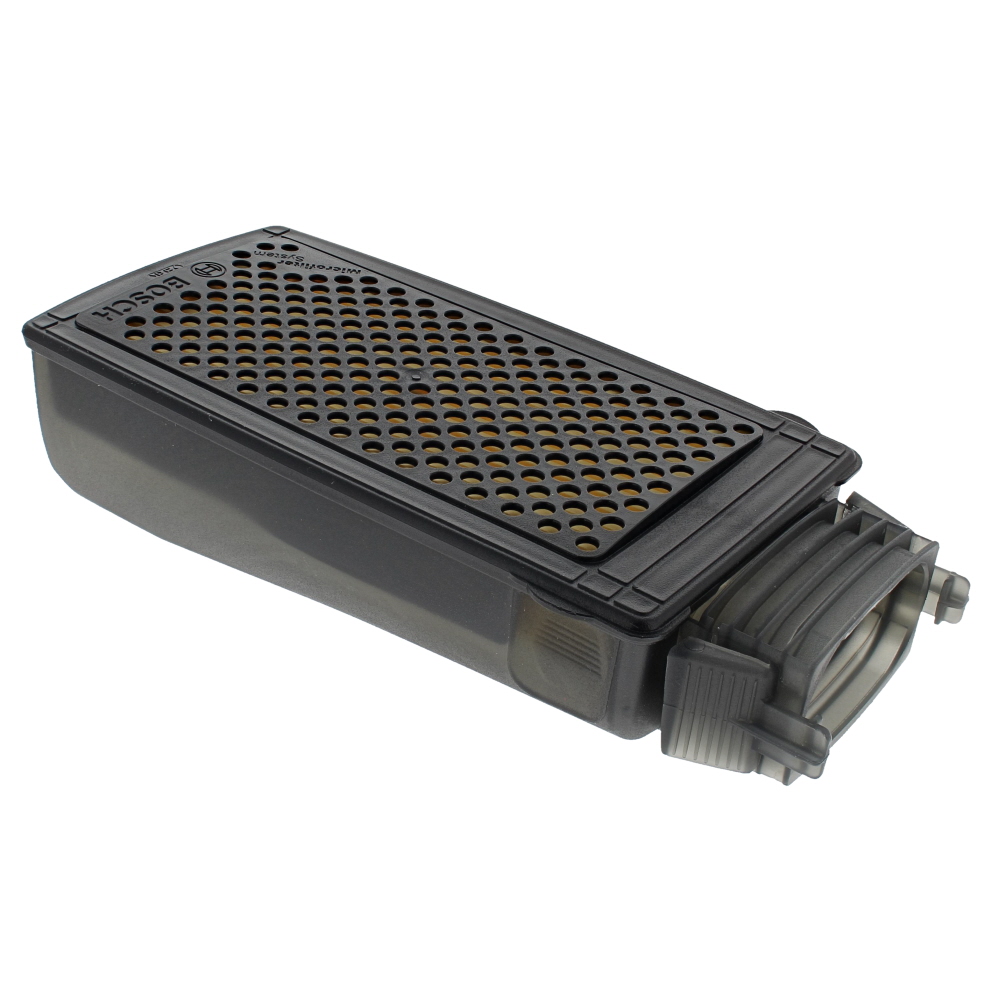

654 Buồng Bụi BOSCH 2605411193 2605411193 Buồng Bụi BOSCH 2605411193 Còn hàng 591.030 ₫

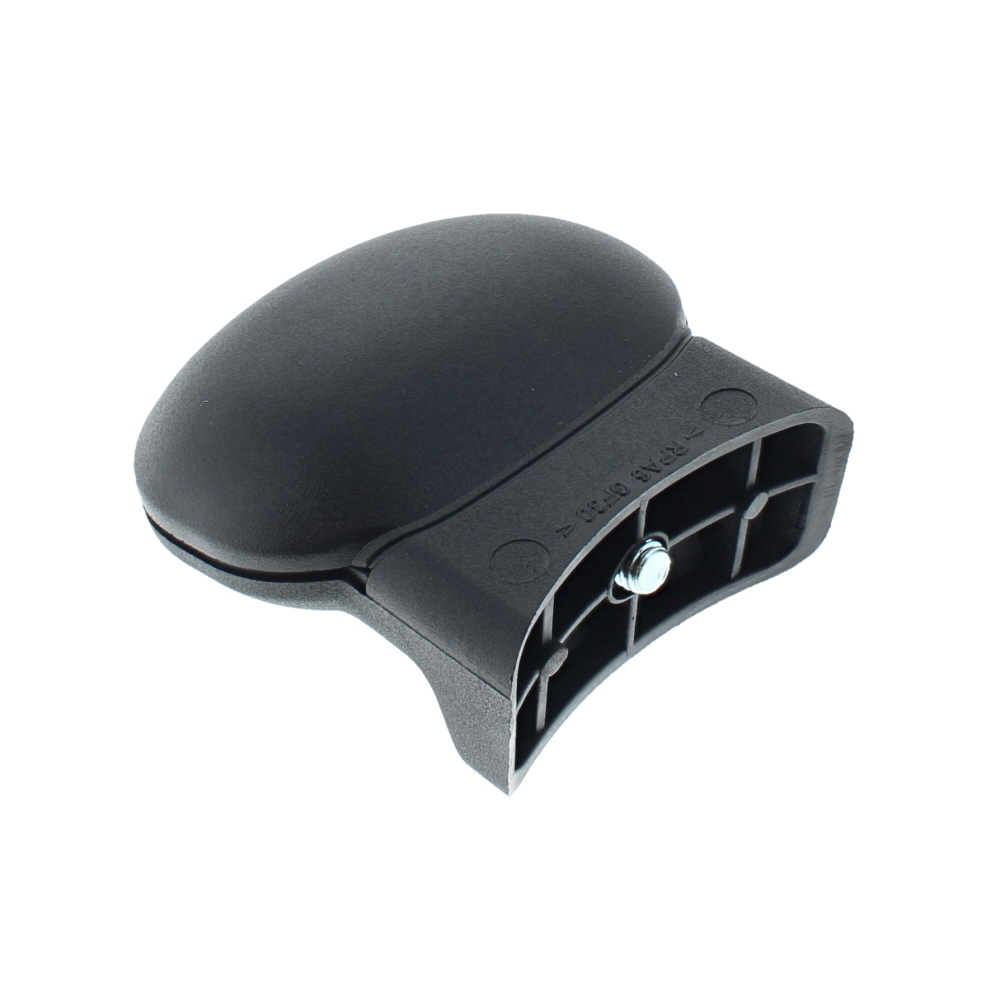

655 Tay Cầm Phụ Màu Đen BOSCH 2602026069 2602026069 Tay Cầm Phụ Màu Đen BOSCH 2602026069 Còn hàng 154.770 ₫
656 Bộ Chuyển Đổi BOSCH 2605702039 2605702039 Bộ Chuyển Đổi BOSCH 2605702039 Còn hàng 154.770 ₫
754 Túi Đựng Bụi BOSCH 2605411069 2605411069 Túi Đựng Bụi BOSCH 2605411069 Còn hàng 108.900 ₫
811 Chổi Than BOSCH 1607014117 1607014117 Chổi Than BOSCH 1607014117 Còn hàng 295.020 ₫
826 Cái Quạt BOSCH 2606610903 2606610903 Cái Quạt BOSCH 2606610903 Còn hàng 2.120.250 ₫
849 Chìa Khóa Vít Lục Giác 5 Mm BOSCH 2610364015 2610364015 Chìa Khóa Vít Lục Giác 5 Mm BOSCH 2610364015 Còn hàng 94.380 ₫

Sơ đồ Máy chà nhám AC Bosch GEX 150

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
