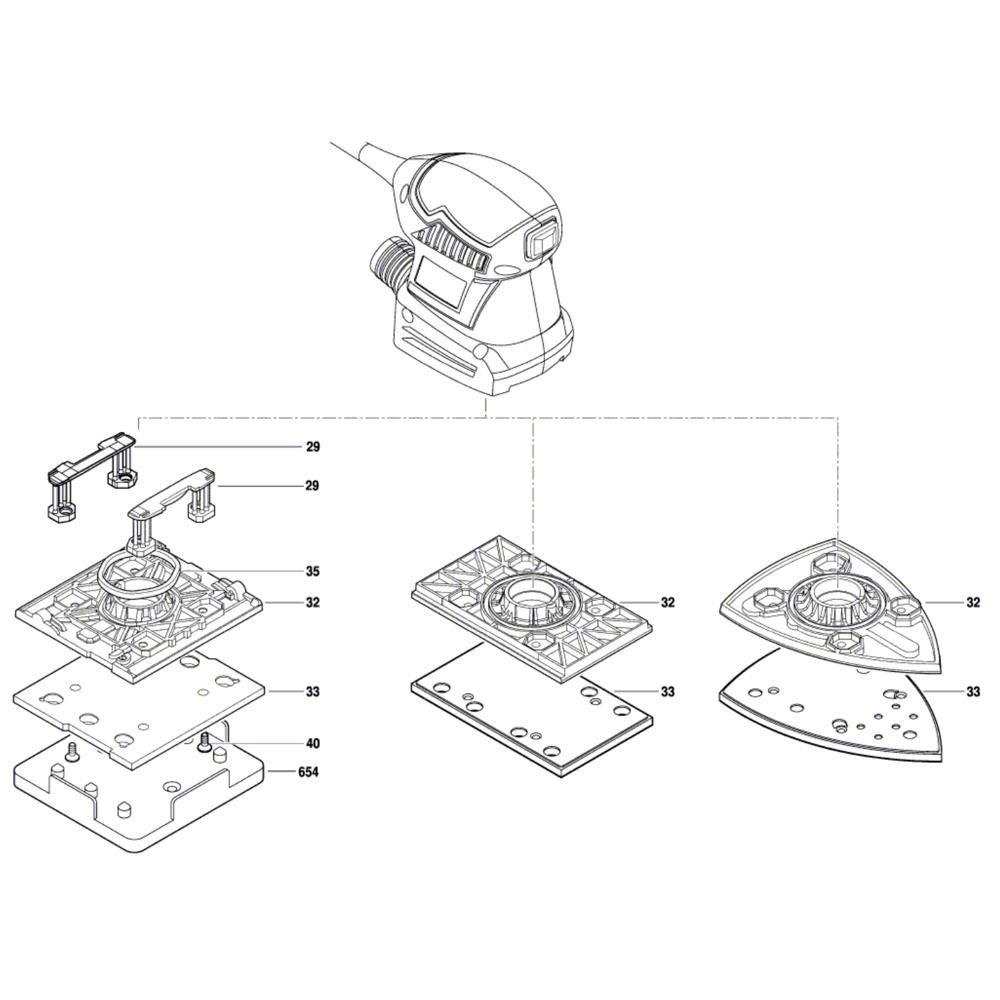

Sơ đồ Máy chà nhám quỹ đạo GSS 160 của Bosch

Sơ đồ Máy chà nhám quỹ đạo GSS 160 của Bosch

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02497

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vỏ Máy BOSCH 2609101361 2609101361 Vỏ Máy BOSCH 2609101361 Còn hàng 327.690 ₫
2 Dòng Điện 230-240v BOSCH 1604220408 1604220408 Dòng Điện 230-240v BOSCH 1604220408 Còn hàng 445.500 ₫
4 Công Tắc BOSCH 1607200190 1607200190 Công Tắc BOSCH 1607200190 Còn hàng 256.410 ₫
5 Dây Nguồn Gb 230v 4 BOSCH 2604460244 2604460244 Dây Nguồn Gb 230v 4 BOSCH 2604460244 Còn hàng 853.380 ₫
6 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 2600703017 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 Còn hàng 83.160 ₫

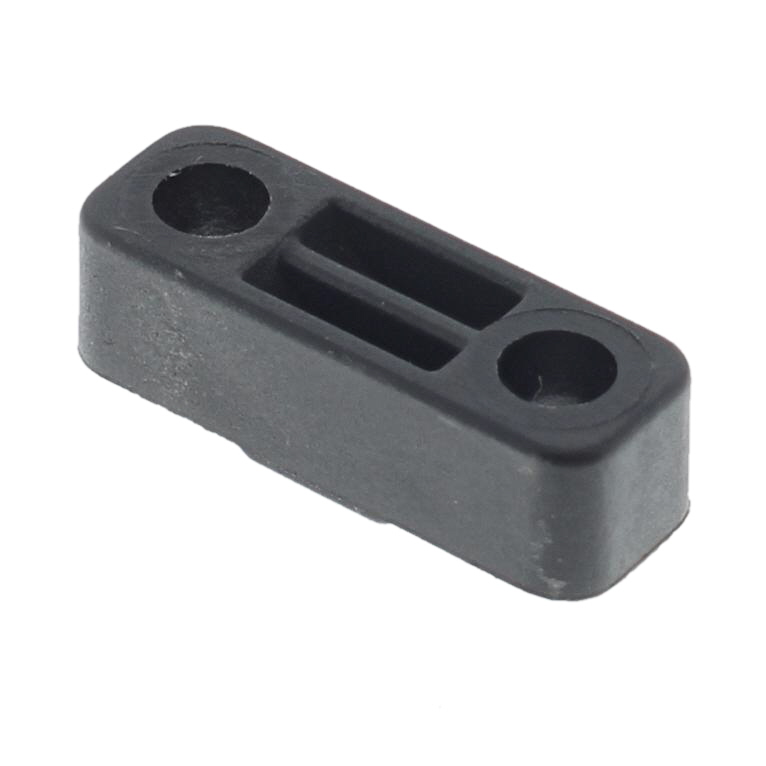

7 Cable Clip 2601035001 Cable Clip Còn hàng 46.530 ₫
9 Biển Tên Nhà Sản Xuất Gss 160-1 A BOSCH 2609136027 2609136027 Biển Tên Nhà Sản Xuất Gss 160-1 A BOSCH 2609136027 Còn hàng 72.600 ₫
15 Cái Quạt BOSCH 2610920618 2610920618 Cái Quạt BOSCH 2610920618 Còn hàng 187.110 ₫
16 Giá Đỡ Cọ BOSCH 2610320548 2610320548 Giá Đỡ Cọ BOSCH 2610320548 Còn hàng 72.600 ₫
19 Vòng Bi 8x22x7 BOSCH 2609110153 2609110153 Vòng Bi 8x22x7 BOSCH 2609110153 Còn hàng 142.230 ₫
22 Bộ Lọc Triệt Tiêu BOSCH 2610920619 2610920619 Bộ Lọc Triệt Tiêu BOSCH 2610920619 Còn hàng 94.380 ₫
23 Bìa Quạt BOSCH 2609101301 2609101301 Bìa Quạt BOSCH 2609101301 Còn hàng 44.880 ₫
24 Cáp BOSCH 2609120579 2609120579 Cáp BOSCH 2609120579 Còn hàng 29.370 ₫
26 Khối Kết Nối BOSCH 2610910009 2610910009 Khối Kết Nối BOSCH 2610910009 Còn hàng 60.390 ₫
27 Vòng Giữ Din 7993-a8 BOSCH 2916540005 2916540005 Vòng Giữ Din 7993-a8 BOSCH 2916540005 Còn hàng 29.370 ₫
28 Vòng Bi BOSCH 2609110748 2609110748 Vòng Bi BOSCH 2609110748 Còn hàng 187.110 ₫
30 Vít BOSCH 2609111844 2609111844 Vít BOSCH 2609111844 Còn hàng 29.370 ₫
34 Đối Trọng BOSCH 2609111657 2609111657 Đối Trọng BOSCH 2609111657 Còn hàng 44.880 ₫
41 Vít Đầu Hình Bầu Dục Torx BOSCH 2609111845 2609111845 Vít Đầu Hình Bầu Dục Torx BOSCH 2609111845 Còn hàng 29.370 ₫
45 Ghim BOSCH 2610350103 2610350103 Ghim BOSCH 2610350103 Còn hàng 44.880 ₫
49 Vòng Chữ O 23 0x3 0 Mm BOSCH 1610210045 1610210045 Vòng Chữ O 23 0x3 0 Mm BOSCH 1610210045 Còn hàng 72.600 ₫
77 Screw 4x16 2603490022 Screw 4x16 Còn hàng 33.660 ₫

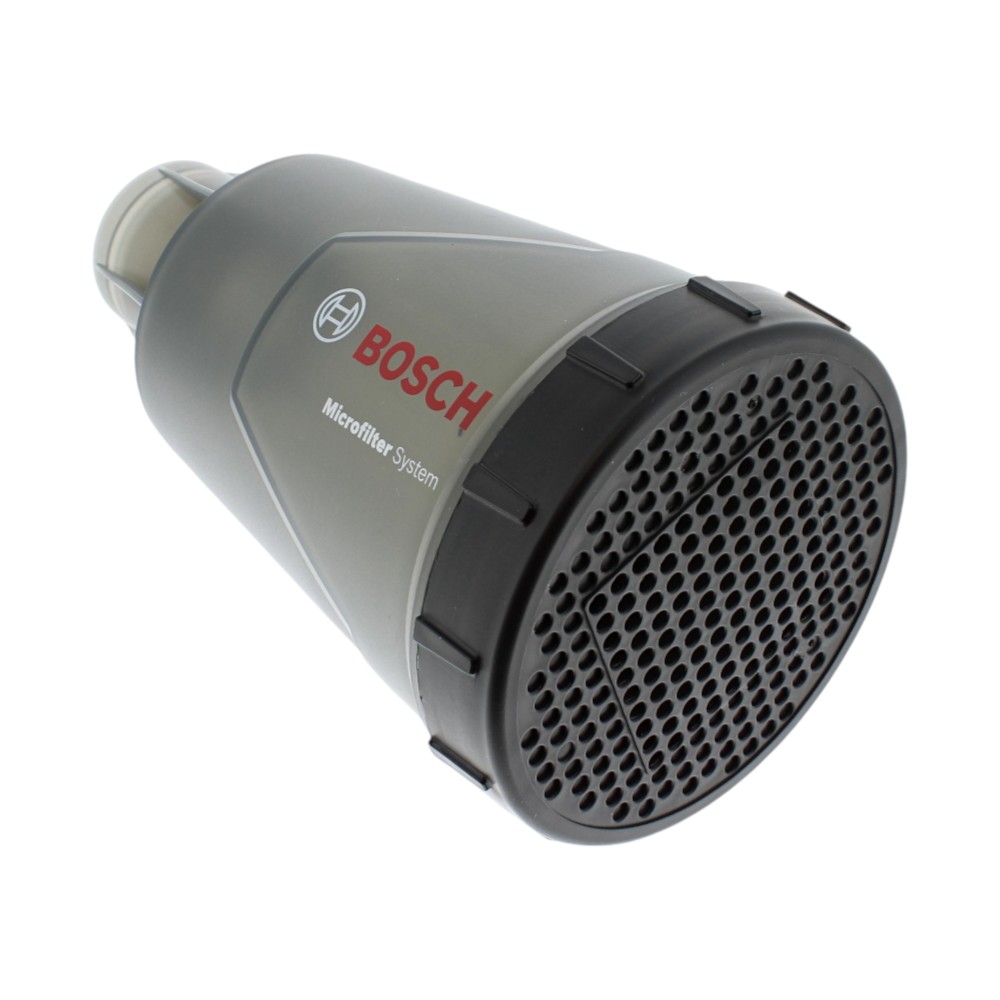

655 Hộp Chứa Bụi BOSCH 2609199905 2609199905 Hộp Chứa Bụi BOSCH 2609199905 Còn hàng 287.430 ₫
803 Phần Ứng 230v BOSCH 2609199883 2609199883 Phần Ứng 230v BOSCH 2609199883 Còn hàng 748.440 ₫
808 Tên Nơi BOSCH 2609136039 2609136039 Tên Nơi BOSCH 2609136039 Còn hàng 72.600 ₫
810 Bộ Chổi Than BOSCH 2609120199 2609120199 Bộ Chổi Than BOSCH 2609120199 Còn hàng 256.410 ₫
813 Vòng Bi BOSCH 2610917489 2610917489 Vòng Bi BOSCH 2610917489 Còn hàng 256.410 ₫

Sơ đồ Máy chà nhám quỹ đạo GSS 160 của Bosch

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
