Sơ đồ Máy cưa đa năng Bosch EasyCut 50

Sơ đồ Máy cưa đa năng Bosch EasyCut 50

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02145

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Lắp Ráp Vỏ Máy BOSCH 1600A009PG 1600A009PG Lắp Ráp Vỏ Máy BOSCH 1600A009PG Còn hàng 679.140 ₫
2 Dòng Điện 220-240v BOSCH 2609002875 2609002875 Dòng Điện 220-240v BOSCH 2609002875 Còn hàng 356.070 ₫
3 Phần Ứng BOSCH 2609007826 2609007826 Phần Ứng BOSCH 2609007826 Còn hàng 1.098.900 ₫
4 Công Tắc BOSCH 1607200322 1607200322 Công Tắc BOSCH 1607200322 Còn hàng 405.240 ₫
6 Grommet Durchmesser 62-69 BOSCH 2609005502 2609005502 Grommet Durchmesser 62-69 BOSCH 2609005502 Còn hàng 72.600 ₫
9 Biển Tên Nhà Sản Xuất Easycut 50 BOSCH 160111C0Z0 160111C0Z0 Biển Tên Nhà Sản Xuất Easycut 50 BOSCH 160111C0Z0 Còn hàng 72.600 ₫
16 Tấm Chổi BOSCH 1600A00H2K 1600A00H2K Tấm Chổi BOSCH 1600A00H2K Còn hàng 287.430 ₫

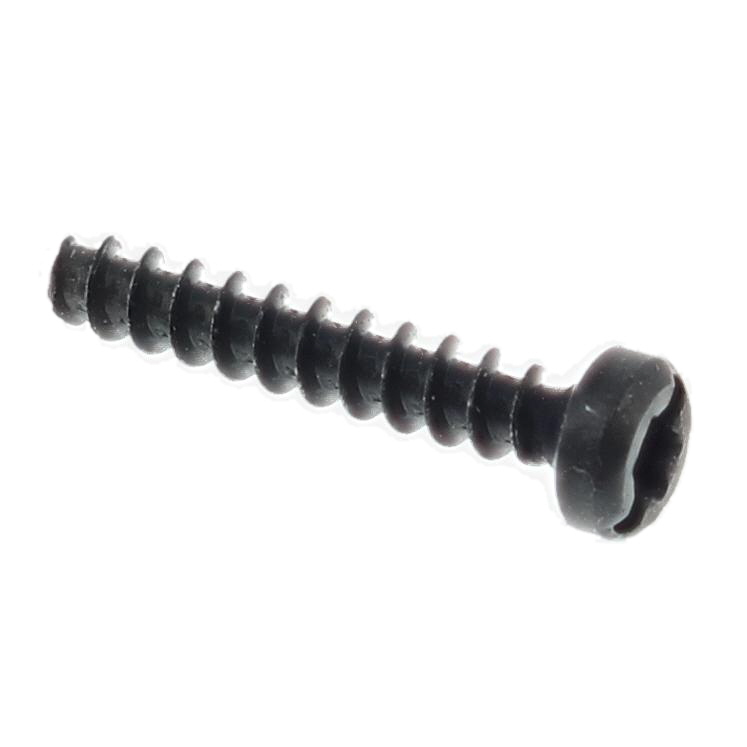

19 Vít Đầu Tròn Torx 3x18 BOSCH 2603490018 2603490018 Vít Đầu Tròn Torx 3x18 BOSCH 2603490018 Còn hàng 33.660 ₫
20 Bánh Răng Côn BOSCH 1619P02825 1619P02825 Bánh Răng Côn BOSCH 1619P02825 Còn hàng 154.770 ₫
22 Tấm Điều Chỉnh Đen BOSCH 2605500138 2605500138 Tấm Điều Chỉnh Đen BOSCH 2605500138 Còn hàng 77.550 ₫
24 80 BOSCH 2915011007 2915011007 80 BOSCH 2915011007 Còn hàng 30.030 ₫
27 Kênh BOSCH 1600A00875 1600A00875 Kênh BOSCH 1600A00875 Còn hàng 44.880 ₫
28 Phần Kết Nối BOSCH 1600A00DT6 1600A00DT6 Phần Kết Nối BOSCH 1600A00DT6 Còn hàng 60.390 ₫
44 Che Phủ BOSCH 160550029X 160550029X Che Phủ BOSCH 160550029X Còn hàng 29.370 ₫
70 Tấm Đế BOSCH 1600A007S0 1600A007S0 Tấm Đế BOSCH 1600A007S0 Còn hàng 287.430 ₫
71 Lọc Gió Cố Định BOSCH 1600A00MU7 1600A00MU7 Lọc Gió Cố Định BOSCH 1600A00MU7 Còn hàng 44.880 ₫
72 Chỉ Số BOSCH 1600A00MU8 1600A00MU8 Chỉ Số BOSCH 1600A00MU8 Còn hàng 44.880 ₫
73 Vít Đầu Chìm Din 84-m4x6-4.8 BOSCH 2910001116 2910001116 Vít Đầu Chìm Din 84-m4x6-4.8 BOSCH 2910001116 Còn hàng 29.370 ₫

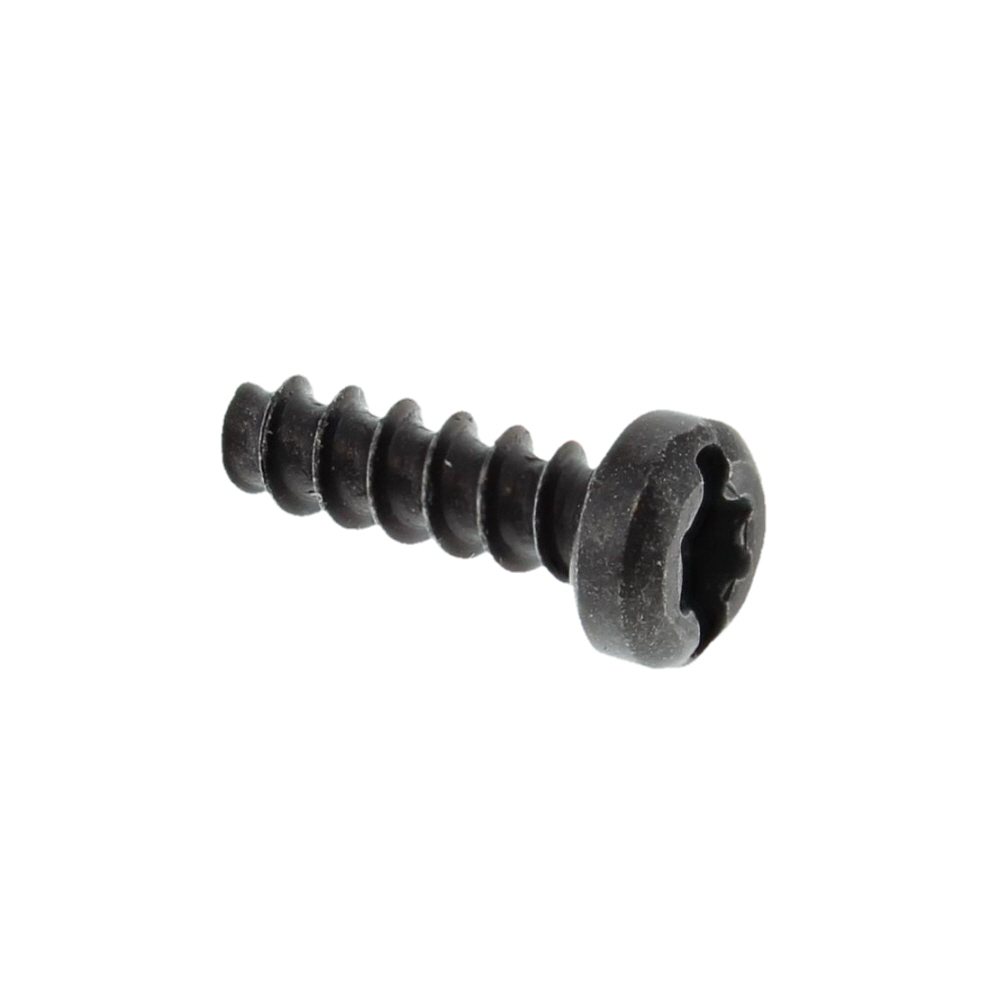

74 Torx Oval-Head Screw 3x10 2603490017 Torx Oval-Head Screw 3x10 Còn hàng 68.970 ₫
74 Vít Đầu Chìm BOSCH 2910548118 2910548118 Vít Đầu Chìm BOSCH 2910548118 Còn hàng 29.370 ₫
76 Tấm Cố Định BOSCH 1600A00AM5 1600A00AM5 Tấm Cố Định BOSCH 1600A00AM5 Còn hàng 29.370 ₫
77 Bu Lông BOSCH 1600A007RP 1600A007RP Bu Lông BOSCH 1600A007RP Còn hàng 60.390 ₫
681 Vỏ Xích BOSCH 1600A00J6Z 1600A00J6Z Vỏ Xích BOSCH 1600A00J6Z Còn hàng 68.970 ₫
683 Mui Xe BOSCH 1600A003D8 1600A003D8 Mui Xe BOSCH 1600A003D8 Còn hàng 72.600 ₫
684 Tấm Bảo Vệ Chống Vỡ BOSCH 1600A003D9 1600A003D9 Tấm Bảo Vệ Chống Vỡ BOSCH 1600A003D9 Còn hàng 60.390 ₫
808 Tên Nơi BOSCH 160111A49G 160111A49G Tên Nơi BOSCH 160111A49G Còn hàng 72.600 ₫
830 Bộ Vỏ Máy BOSCH 1600A00R7B 1600A00R7B Bộ Vỏ Máy BOSCH 1600A00R7B Còn hàng 748.440 ₫
841 Trục BOSCH 1607000CA2 1607000CA2 Trục BOSCH 1607000CA2 Còn hàng 853.380 ₫
43952 Dây Nguồn Gb 230v 265m Bosch 2604460243 2604460243 Dây Nguồn Gb 230v 265m Bosch 2604460243 Còn hàng 356.070 ₫

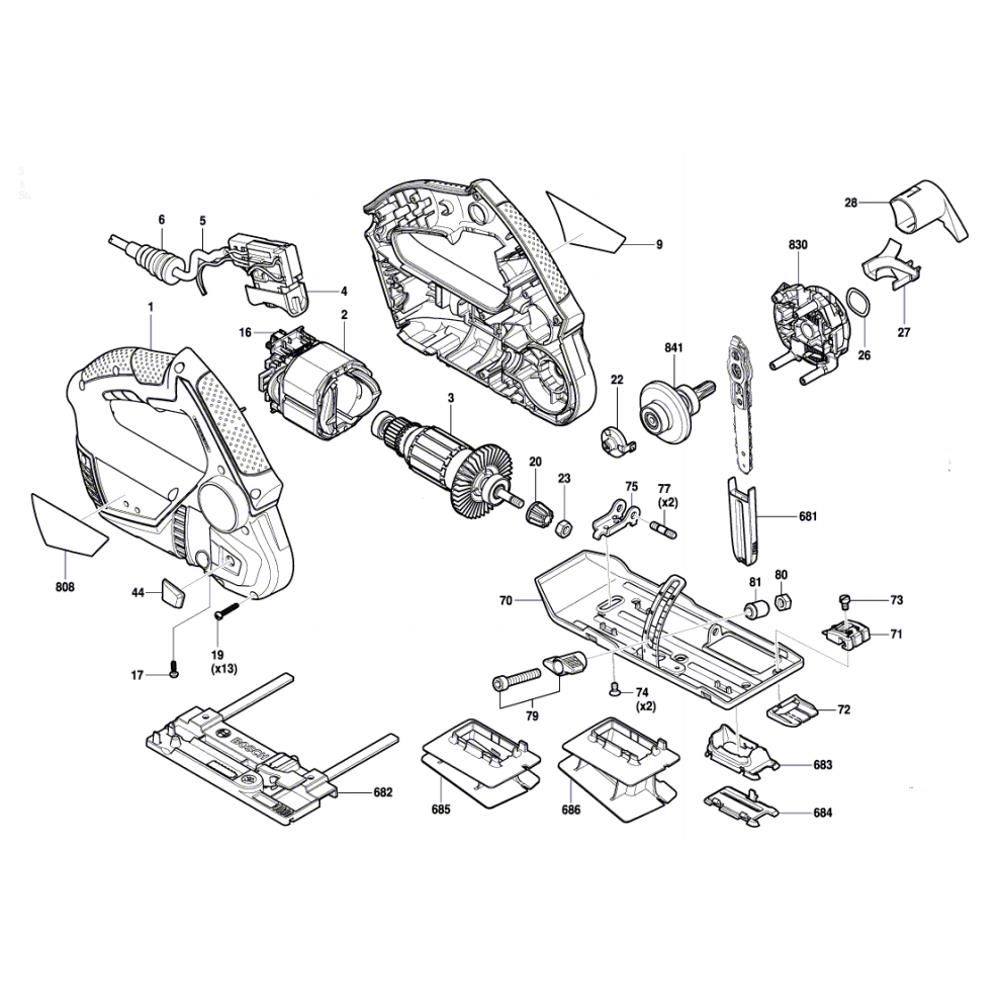

Sơ đồ Máy cưa đa năng Bosch EasyCut 50

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
