Sơ đồ Máy cưa góc Bosch GCM 18V-216

Sơ đồ Máy cưa góc Bosch GCM 18V-216

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02604

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
46 Bàn BOSCH 1609B05238 1609B05238 Bàn BOSCH 1609B05238 Còn hàng 2.748.900 ₫

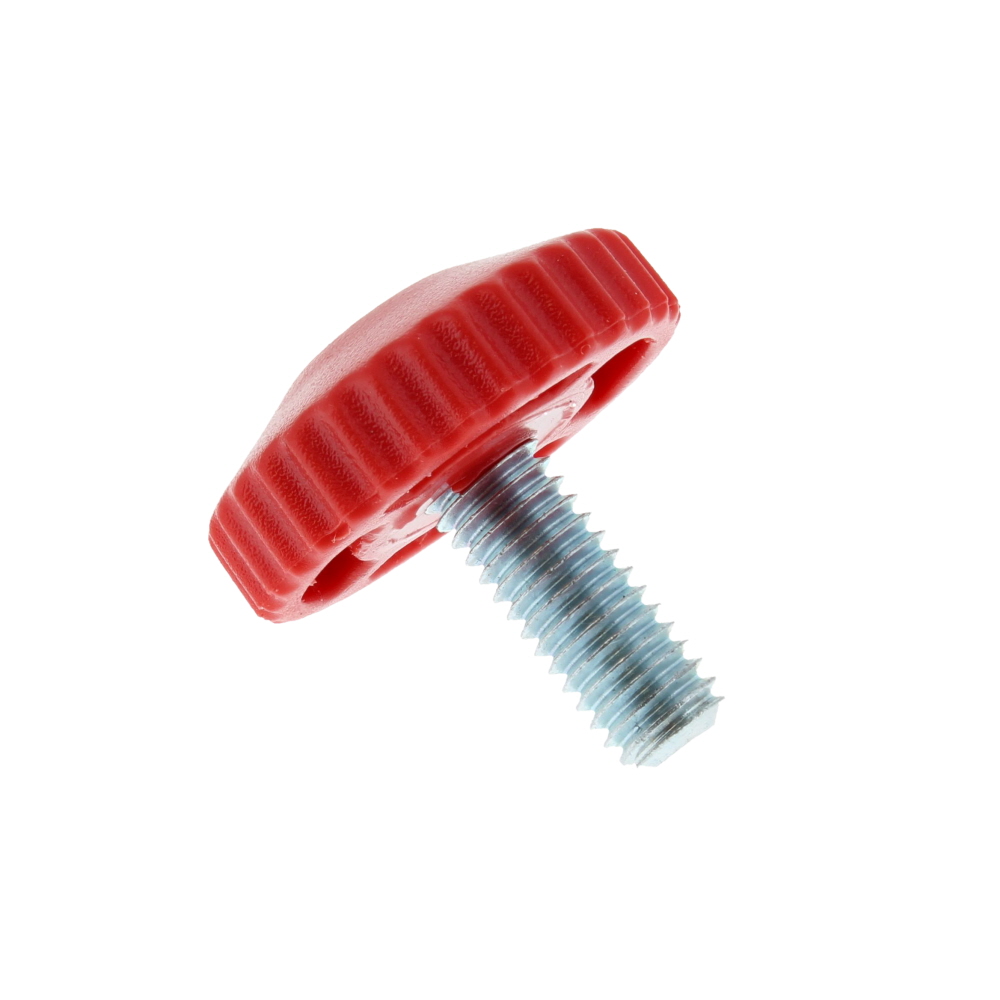

59 Vít Khía BOSCH 1609B05382 1609B05382 Vít Khía BOSCH 1609B05382 Còn hàng 29.370 ₫
62 Con Trỏ BOSCH 1609B00717 1609B00717 Con Trỏ BOSCH 1609B00717 Còn hàng 29.370 ₫
64 Bu Lông BOSCH 1609B04236 1609B04236 Bu Lông BOSCH 1609B04236 Còn hàng 44.880 ₫
65 Đai Ốc Điều Chỉnh BOSCH 1609B04227 1609B04227 Đai Ốc Điều Chỉnh BOSCH 1609B04227 Còn hàng 29.370 ₫
66 Hạt BOSCH 1609B01949 1609B01949 Hạt BOSCH 1609B01949 Còn hàng 29.370 ₫
74 Đai Ốc Khóa BOSCH 1609B00704 1609B00704 Đai Ốc Khóa BOSCH 1609B00704 Còn hàng 29.370 ₫

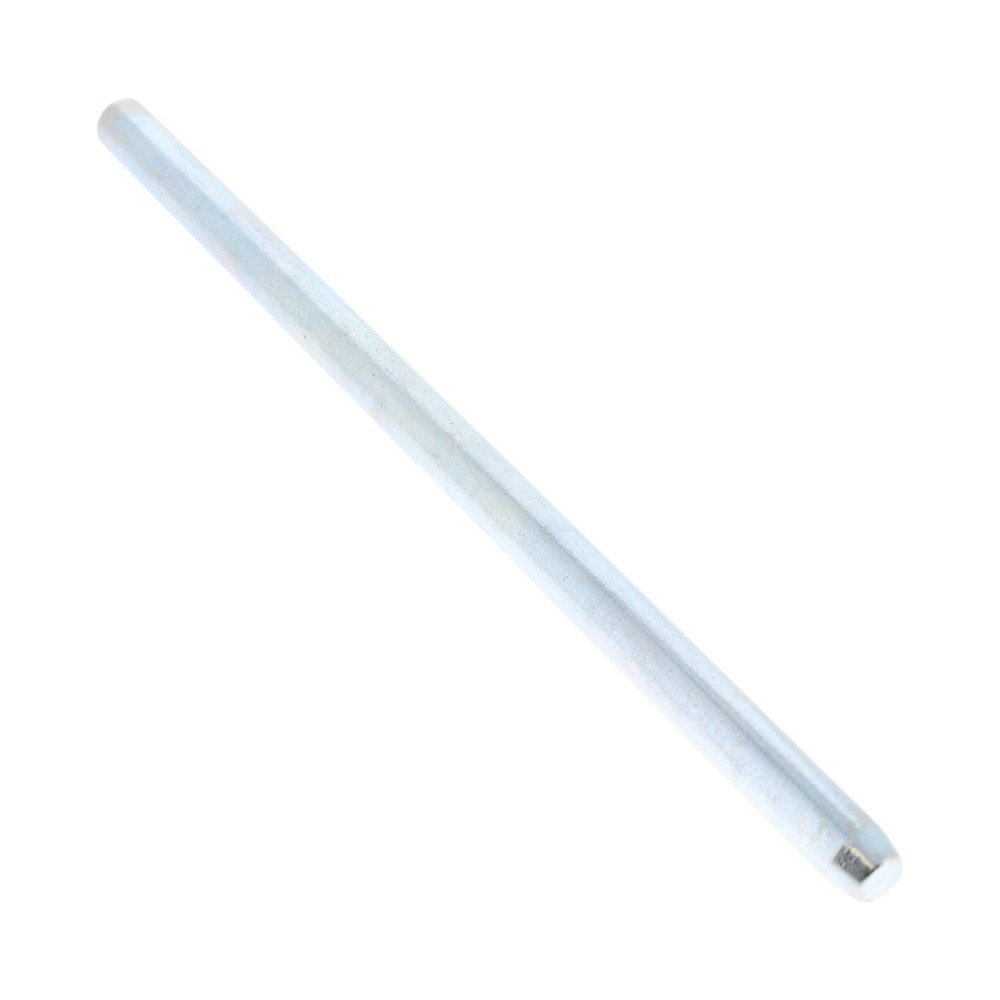

86 Thanh BOSCH 1609B05240 1609B05240 Thanh BOSCH 1609B05240 Còn hàng 60.390 ₫
87 Nhô Lên BOSCH 1609B04079 1609B04079 Nhô Lên BOSCH 1609B04079 Còn hàng 215.160 ₫

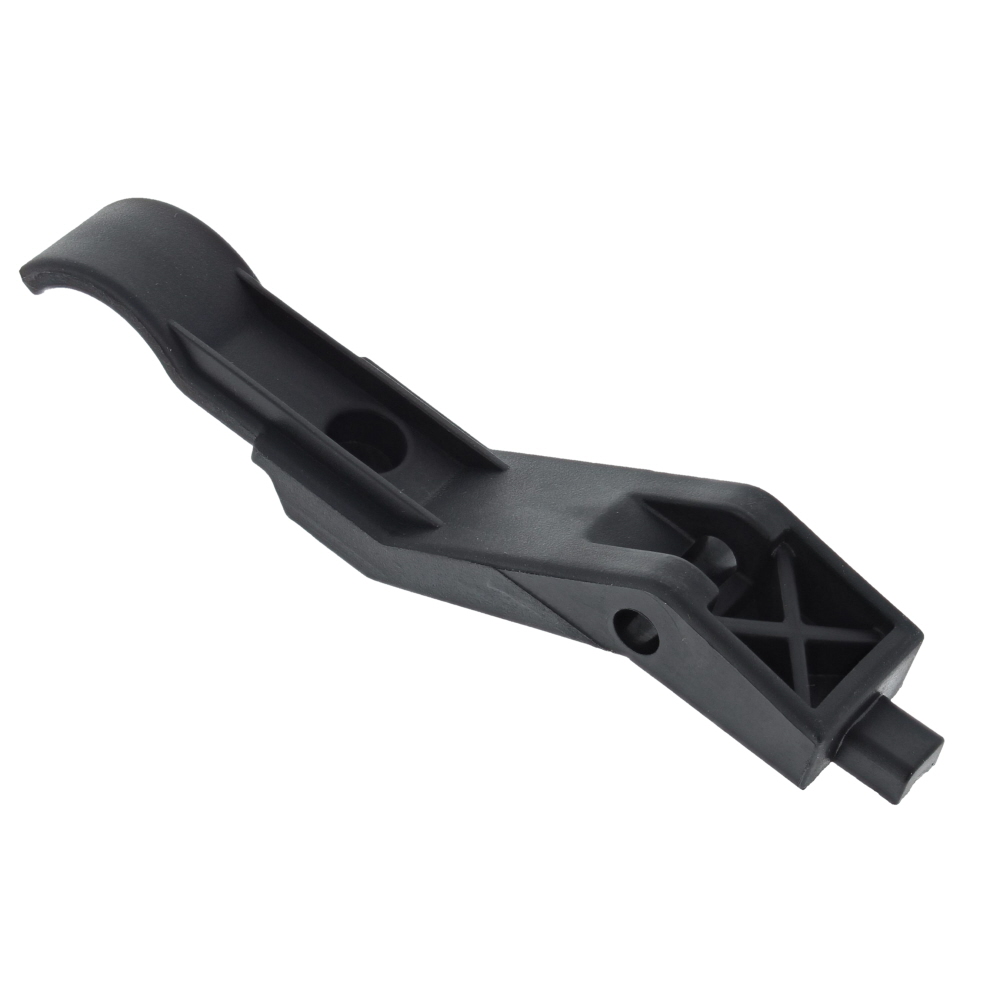

88 Đòn Bẩy BOSCH 1609B05241 1609B05241 Đòn Bẩy BOSCH 1609B05241 Còn hàng 68.970 ₫
89 Bộ Phận Đẩy Lò Xo BOSCH 1609B02211 1609B02211 Bộ Phận Đẩy Lò Xo BOSCH 1609B02211 Còn hàng 29.370 ₫
93 Dây Đeo Tiếp Xúc BOSCH 1609BP7341 1609BP7341 Dây Đeo Tiếp Xúc BOSCH 1609BP7341 Còn hàng 29.370 ₫
94 Chân Đỡ BOSCH 1609B03727 1609B03727 Chân Đỡ BOSCH 1609B03727 Còn hàng 60.390 ₫
95 Tấm Mài Mòn BOSCH 1609B03729 1609B03729 Tấm Mài Mòn BOSCH 1609B03729 Còn hàng 29.370 ₫
96 Trục Xoay BOSCH 1609B04108 1609B04108 Trục Xoay BOSCH 1609B04108 Còn hàng 107.250 ₫
97 Vít BOSCH 1609B04086 1609B04086 Vít BOSCH 1609B04086 Còn hàng 29.370 ₫
98 Vít BOSCH 1609B03723 1609B03723 Vít BOSCH 1609B03723 Còn hàng 29.370 ₫
99 Vòng Đệm Trơn BOSCH 1609B01324 1609B01324 Vòng Đệm Trơn BOSCH 1609B01324 Còn hàng 29.370 ₫
105 Vít Cố Định BOSCH 1609BP7143 1609BP7143 Vít Cố Định BOSCH 1609BP7143 Còn hàng 29.370 ₫
125 Rôto BOSCH 1609B03762 1609B03762 Rôto BOSCH 1609B03762 Còn hàng 187.110 ₫
146 Vòng Đệm Lò Xo BOSCH 1609B00660 1609B00660 Vòng Đệm Lò Xo BOSCH 1609B00660 Còn hàng 33.660 ₫

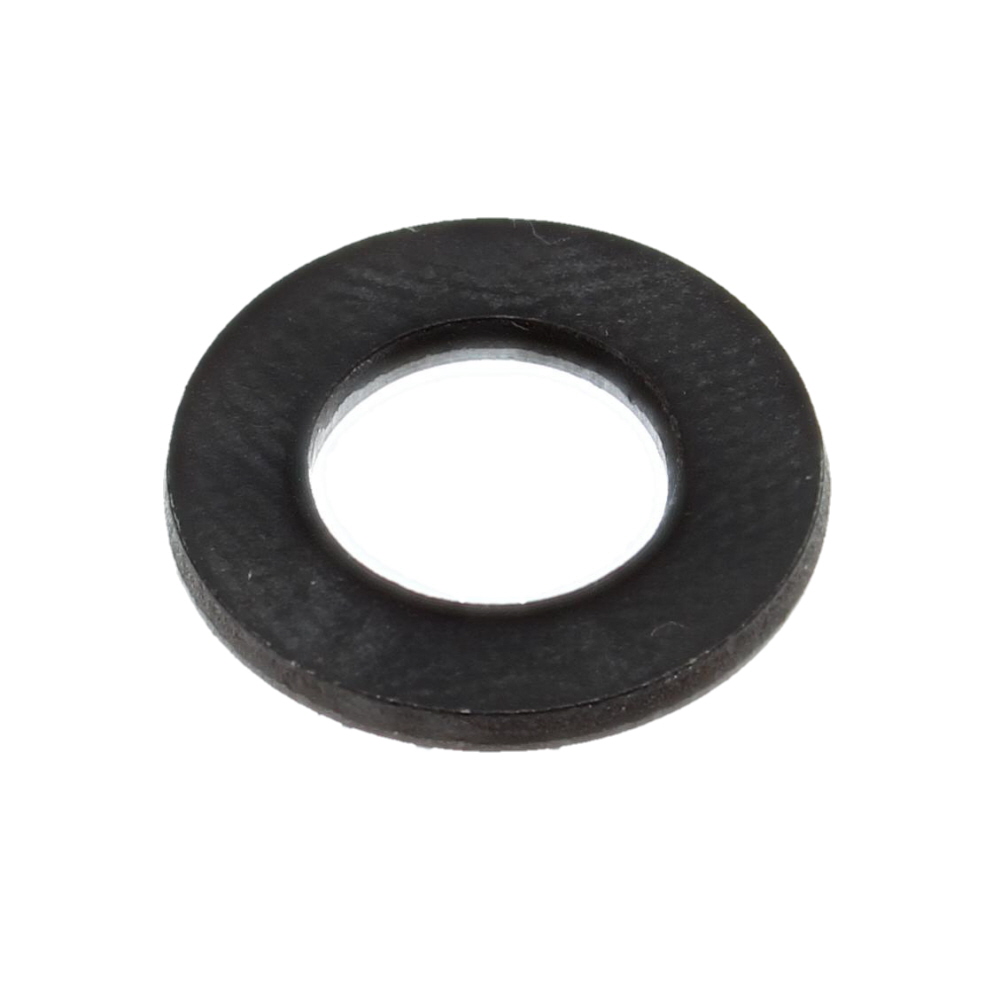

205 Vòng Đệm BOSCH 1609B00670 1609B00670 Vòng Đệm BOSCH 1609B00670 Còn hàng 46.530 ₫

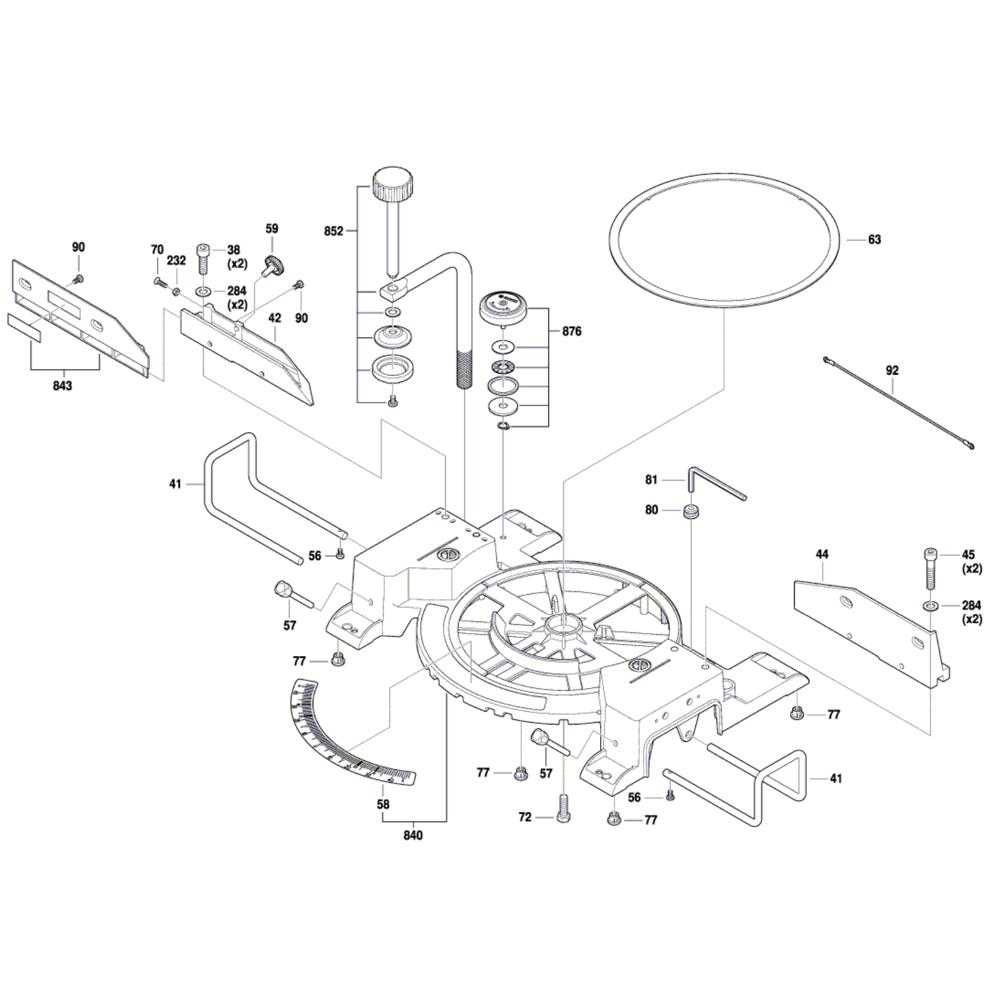

Sơ đồ Máy cưa góc Bosch GCM 18V-216

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
