Sơ đồ Máy cưa lọng Bosch GST 150 CE

Sơ đồ Máy cưa lọng Bosch GST 150 CE

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02560

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Khu Vỏ Máy Blue BOSCH 2605105129 2605105129 Khu Vỏ Máy Blue BOSCH 2605105129 Còn hàng 991.650 ₫
2 Dòng Điện 230-240v BOSCH 2604220584 2604220584 Dòng Điện 230-240v BOSCH 2604220584 Còn hàng 679.140 ₫
4 Công Tắc BOSCH 2607200662 2607200662 Công Tắc BOSCH 2607200662 Còn hàng 464.640 ₫
5 Dây Nguồn Gb 230v 4 15m BOSCH 1604460196 1604460196 Dây Nguồn Gb 230v 4 15m BOSCH 1604460196 Còn hàng 584.100 ₫
6 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 2600703017 Grommet Ø6 4-ø7 2x76 Mm BOSCH 2600703017 Còn hàng 83.160 ₫
7 Kẹp Cáp BOSCH 2601035004 2601035004 Kẹp Cáp BOSCH 2601035004 Còn hàng 60.390 ₫
9 Biển Tên Nhà Sản Xuất Gst 150 Ce BOSCH 2601113553 2601113553 Biển Tên Nhà Sản Xuất Gst 150 Ce BOSCH 2601113553 Còn hàng 72.600 ₫
14 Vòng Bi Rãnh 9x24x7 BOSCH 2600905112 2600905112 Vòng Bi Rãnh 9x24x7 BOSCH 2600905112 Còn hàng 327.690 ₫
16 Tấm Chổi BOSCH 2605807108 2605807108 Tấm Chổi BOSCH 2605807108 Còn hàng 514.800 ₫
17 Đệm Cao Su BOSCH 1603100036 1603100036 Đệm Cao Su BOSCH 1603100036 Còn hàng 44.880 ₫
26 Shim BOSCH 2600100040 2600100040 Shim BOSCH 2600100040 Còn hàng 44.880 ₫
27 Vòng Đệm Khóa 5 Din 6799 BOSCH 2916080908 2916080908 Vòng Đệm Khóa 5 Din 6799 BOSCH 2916080908 Còn hàng 29.370 ₫
31 Lắp Ráp Kim-con Lăn BOSCH 2600913040 2600913040 Lắp Ráp Kim-con Lăn BOSCH 2600913040 Còn hàng 142.230 ₫
31 Shim BOSCH 2600101119 2600101119 Shim BOSCH 2600101119 Còn hàng 72.600 ₫
33 Bánh Răng Lệch Tâm BOSCH 2606320099 2606320099 Bánh Răng Lệch Tâm BOSCH 2606320099 Còn hàng 679.140 ₫
35 Cần Số Phuộc BOSCH 2601923015 2601923015 Cần Số Phuộc BOSCH 2601923015 Còn hàng 77.550 ₫
35 Shim 0 BOSCH 2600101047 2600101047 Shim 0 BOSCH 2600101047 Còn hàng 44.880 ₫
36 Đối Trọng BOSCH 2601098117 2601098117 Đối Trọng BOSCH 2601098117 Còn hàng 287.430 ₫
38 Vòng Đệm Khóa Din 6799-6-fst BOSCH 2916080909 2916080909 Vòng Đệm Khóa Din 6799-6-fst BOSCH 2916080909 Còn hàng 29.370 ₫
41 Vòng Bi Kim BOSCH 2600917900 2600917900 Vòng Bi Kim BOSCH 2600917900 Còn hàng 220.440 ₫

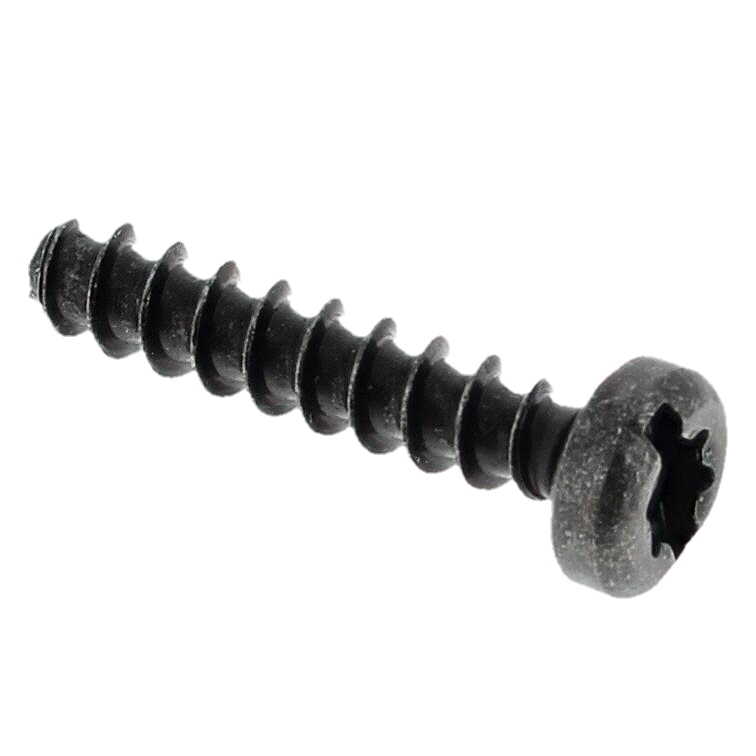

48 Torx Oval-Head Screw 4x20 2603490023 Torx Oval-Head Screw 4x20 Còn hàng 33.660 ₫
51 Bu Lông Ổ Trục BOSCH 2603105131 2603105131 Bu Lông Ổ Trục BOSCH 2603105131 Còn hàng 60.390 ₫
53 Trục Điều Khiển BOSCH 2603124156 2603124156 Trục Điều Khiển BOSCH 2603124156 Còn hàng 107.250 ₫
56 Núm Xoay Đen BOSCH 2602026158 2602026158 Núm Xoay Đen BOSCH 2602026158 Còn hàng 29.370 ₫
61 Lò Xo Nén BOSCH 2604610140 2604610140 Lò Xo Nén BOSCH 2604610140 Còn hàng 29.370 ₫
64 Chốt Thẳng BOSCH 2601322035 2601322035 Chốt Thẳng BOSCH 2601322035 Còn hàng 94.380 ₫
77 Screw 4x16 2603490022 Screw 4x16 Còn hàng 33.660 ₫
77 Vòi Tạo Ren. Vít BOSCH 1613435023 1613435023 Vòi Tạo Ren. Vít BOSCH 1613435023 Còn hàng 29.370 ₫

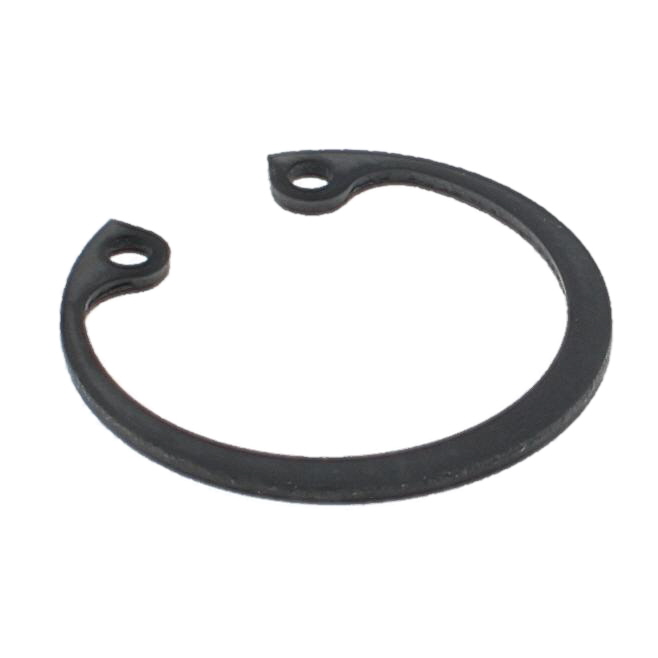

84 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 2916660008 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 Còn hàng 68.970 ₫
85 Đính Hạt Hồ Sơ BOSCH 2601030022 2601030022 Đính Hạt Hồ Sơ BOSCH 2601030022 Còn hàng 72.600 ₫
87 Bộ Lọc Không Khí Đen BOSCH 2605500203 2605500203 Bộ Lọc Không Khí Đen BOSCH 2605500203 Còn hàng 77.550 ₫
88 Tấm Cố Định BOSCH 2600040004 2600040004 Tấm Cố Định BOSCH 2600040004 Còn hàng 89.100 ₫
95 Vỏ Bảo Vệ BOSCH 2603101065 2603101065 Vỏ Bảo Vệ BOSCH 2603101065 Còn hàng 44.880 ₫
97 Dây Dẫn Đất BOSCH 2604448339 2604448339 Dây Dẫn Đất BOSCH 2604448339 Còn hàng 60.390 ₫
98 Cáp Kết Nối BOSCH 2604448337 2604448337 Cáp Kết Nối BOSCH 2604448337 Còn hàng 72.600 ₫
99 Vòi Tạo Ren. Vít BOSCH 2603410051 2603410051 Vòi Tạo Ren. Vít BOSCH 2603410051 Còn hàng 29.370 ₫
105 Lò Xo Xoắn BOSCH 2604690056 2604690056 Lò Xo Xoắn BOSCH 2604690056 Còn hàng 60.390 ₫
110 Tay Cầm Chuyển Đổi BOSCH 2602026161 2602026161 Tay Cầm Chuyển Đổi BOSCH 2602026161 Còn hàng 60.390 ₫
111 Điều Chỉnh Slide BOSCH 2601099192 2601099192 Điều Chỉnh Slide BOSCH 2601099192 Còn hàng 72.600 ₫

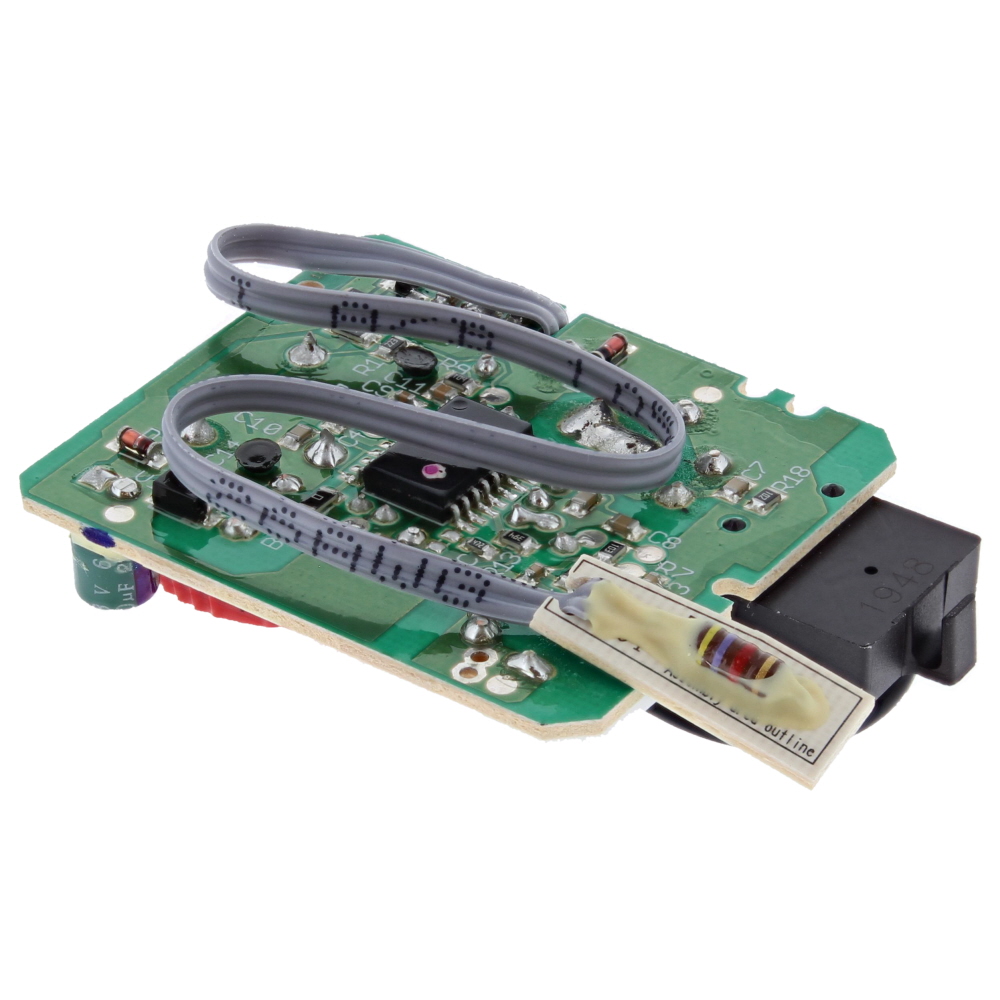

113 Bộ Điều Tốc 220-240v BOSCH 1607233560 1607233560 Bộ Điều Tốc 220-240v BOSCH 1607233560 Còn hàng 1.525.920 ₫
117 Vít Đầu Lục Giác Chìm Din 912-m6x20-8.8 BOSCH 2910141201 2910141201 Vít Đầu Lục Giác Chìm Din 912-m6x20-8.8 BOSCH 2910141201 Còn hàng 83.160 ₫

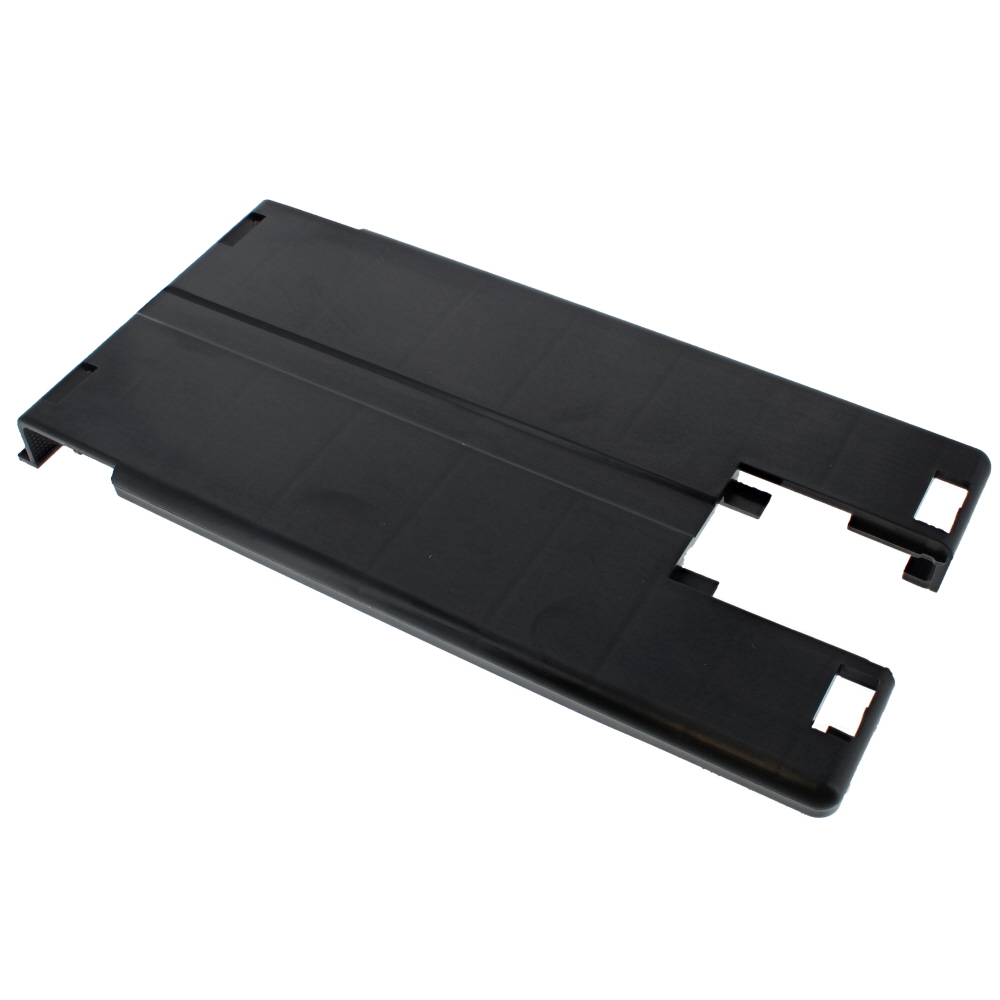

654 Miếng Lót BOSCH 2601099183 2601099183 Miếng Lót BOSCH 2601099183 Còn hàng 190.740 ₫

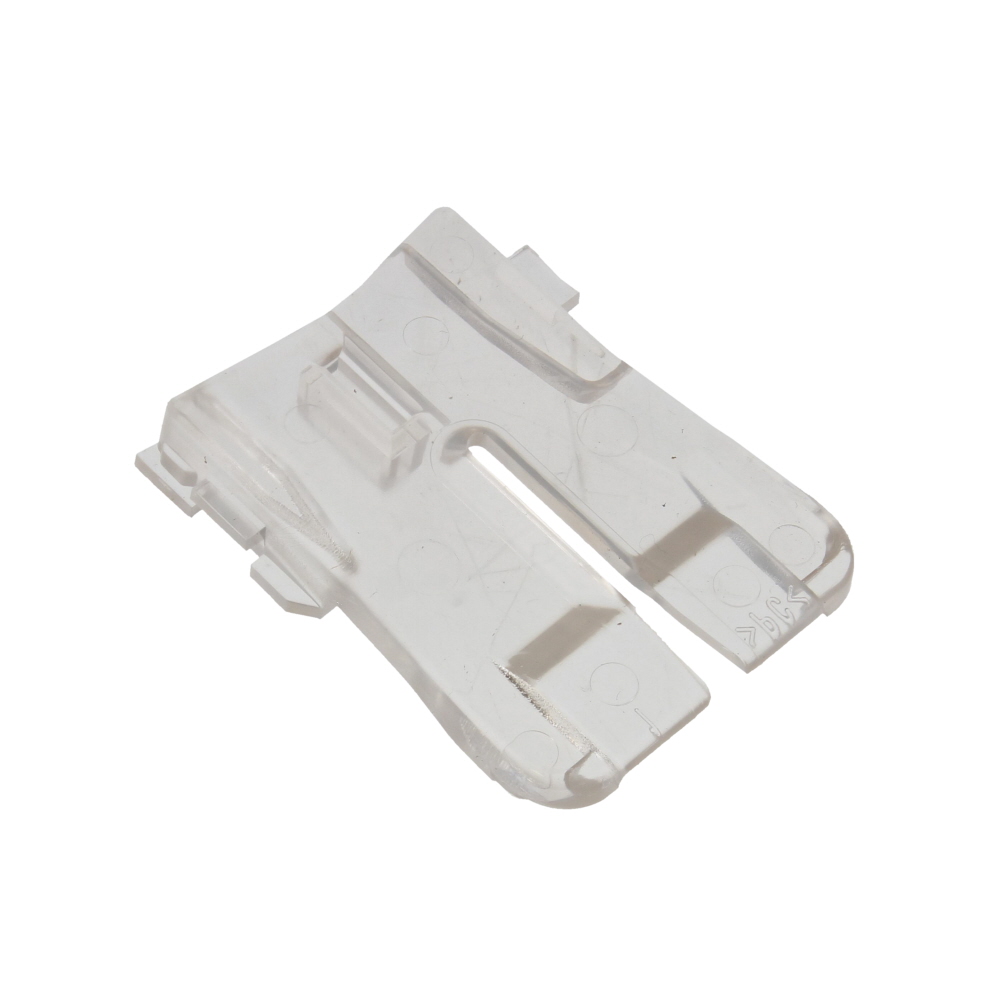

655 Tấm Bảo Vệ Chống Vỡ BOSCH 2601016093 2601016093 Tấm Bảo Vệ Chống Vỡ BOSCH 2601016093 Còn hàng 124.410 ₫
656 Vòi Hút BOSCH 2605730055 2605730055 Vòi Hút BOSCH 2605730055 Còn hàng 134.640 ₫
657 Nắp Che BOSCH 2605510293 2605510293 Nắp Che BOSCH 2605510293 Còn hàng 72.600 ₫
801 Tay Cầm Nắp Màu Đen BOSCH 2602026908 2602026908 Tay Cầm Nắp Màu Đen BOSCH 2602026908 Còn hàng 134.640 ₫
802 Bảng Làm Việc BOSCH 2601099198 2601099198 Bảng Làm Việc BOSCH 2601099198 Còn hàng 187.110 ₫
803 Phần Ứng 230-240v BOSCH 2604011394 2604011394 Phần Ứng 230-240v BOSCH 2604011394 Còn hàng 1.488.300 ₫
810 Bộ Chổi Than 10 X 2 604 321 941 BOSCH 1607000494 1607000494 Bộ Chổi Than 10 X 2 604 321 941 BOSCH 1607000494 Còn hàng 1.642.410 ₫

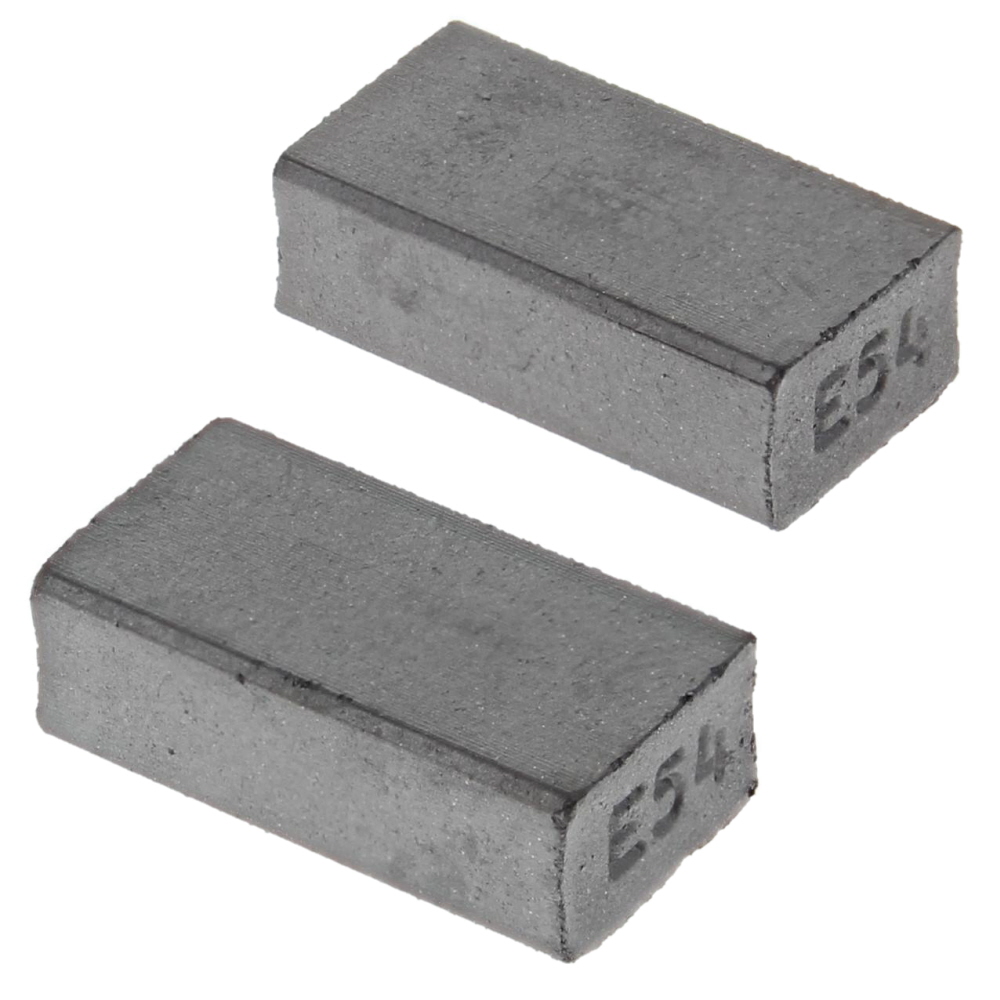

810 Bộ Chổi Than BOSCH 2604321941 2604321941 Bộ Chổi Than BOSCH 2604321941 Còn hàng 295.020 ₫
823 Vỏ Hộp Số BOSCH 2605806881 2605806881 Vỏ Hộp Số BOSCH 2605806881 Còn hàng 2.557.500 ₫

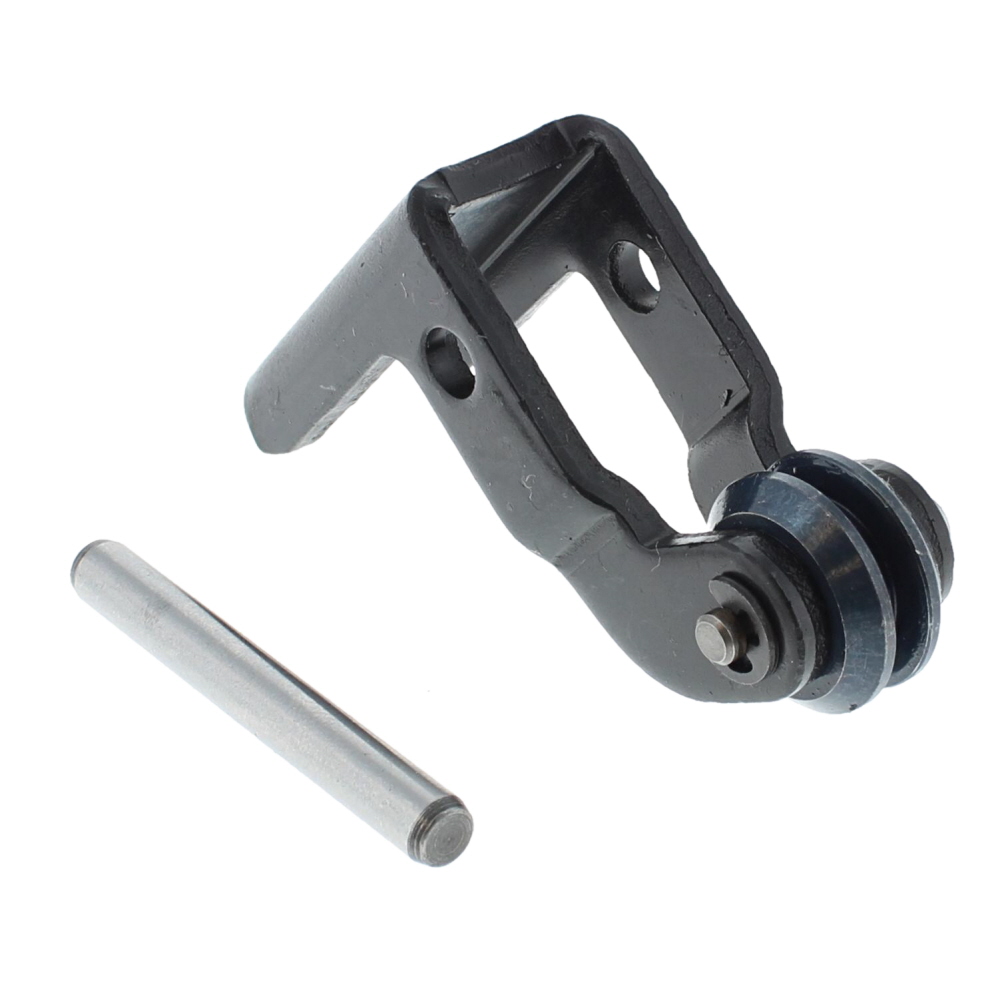

845 Đòn Bẩy Con Lăn BOSCH 2601321908 2601321908 Đòn Bẩy Con Lăn BOSCH 2601321908 Còn hàng 375.540 ₫

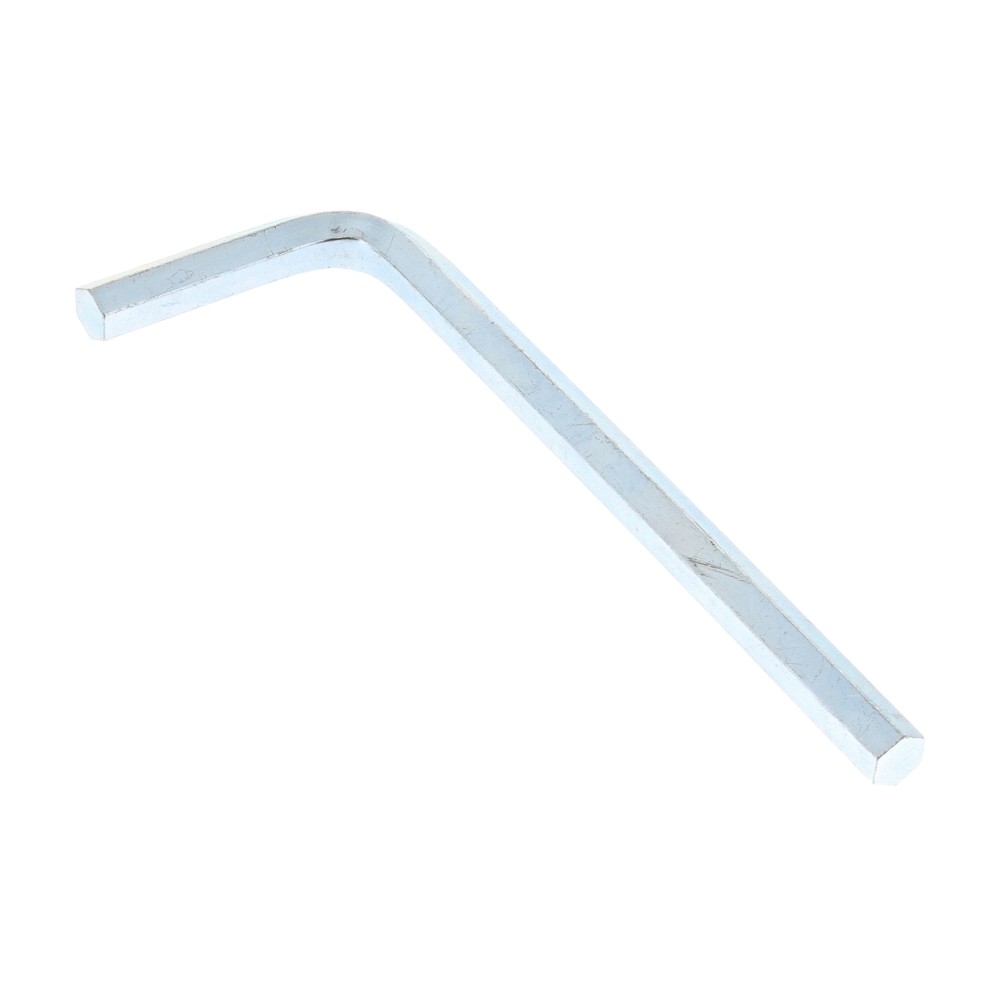

849 Chìa Khóa Vít Lục Giác 5 Mm BOSCH 2610364015 2610364015 Chìa Khóa Vít Lục Giác 5 Mm BOSCH 2610364015 Còn hàng 94.380 ₫
854 Núm Xoay Đen BOSCH 2602026909 2602026909 Núm Xoay Đen BOSCH 2602026909 Còn hàng 83.160 ₫
860 Vỏ Bánh Răng BOSCH 2605808934 2605808934 Vỏ Bánh Răng BOSCH 2605808934 Còn hàng 4.686.000 ₫
866 Thanh Nâng BOSCH 1600A00HG2 1600A00HG2 Thanh Nâng BOSCH 1600A00HG2 Còn hàng 2.423.520 ₫

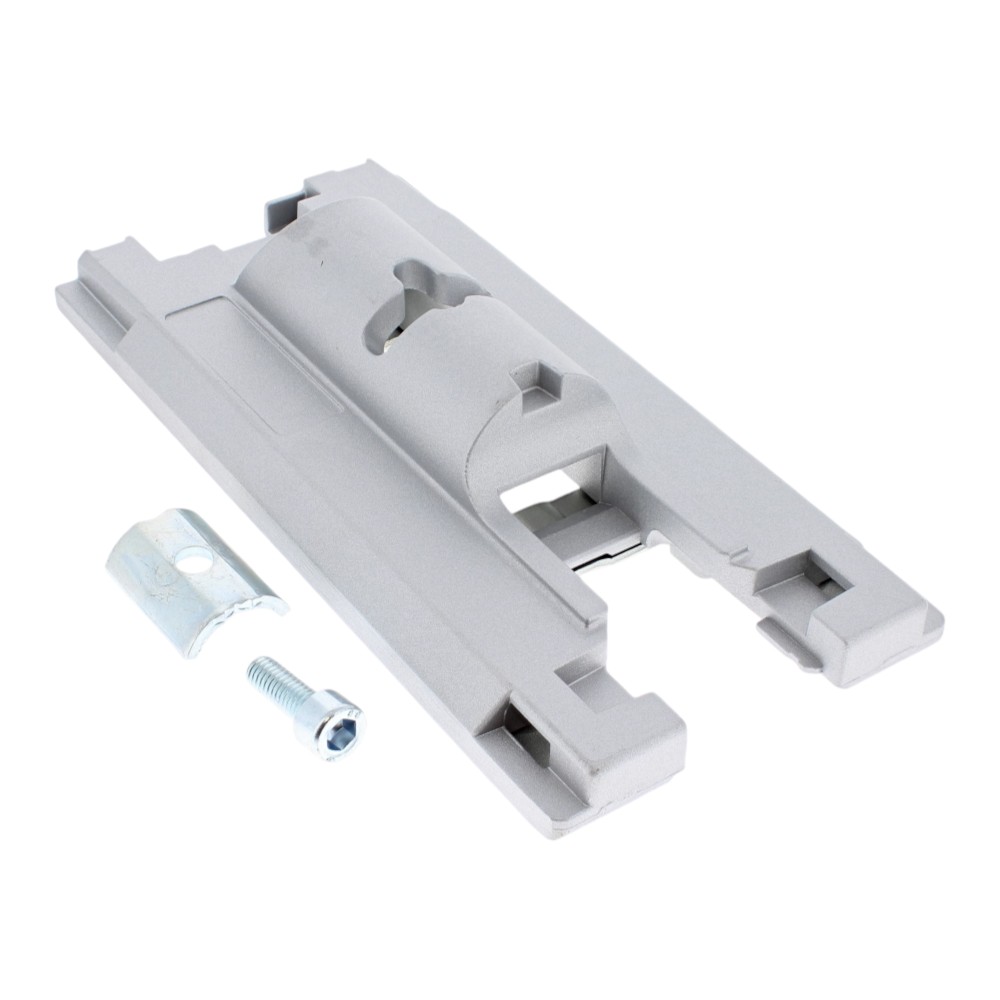

880 Tấm Đế BOSCH 2601016905 2601016905 Tấm Đế BOSCH 2601016905 Còn hàng 853.380 ₫

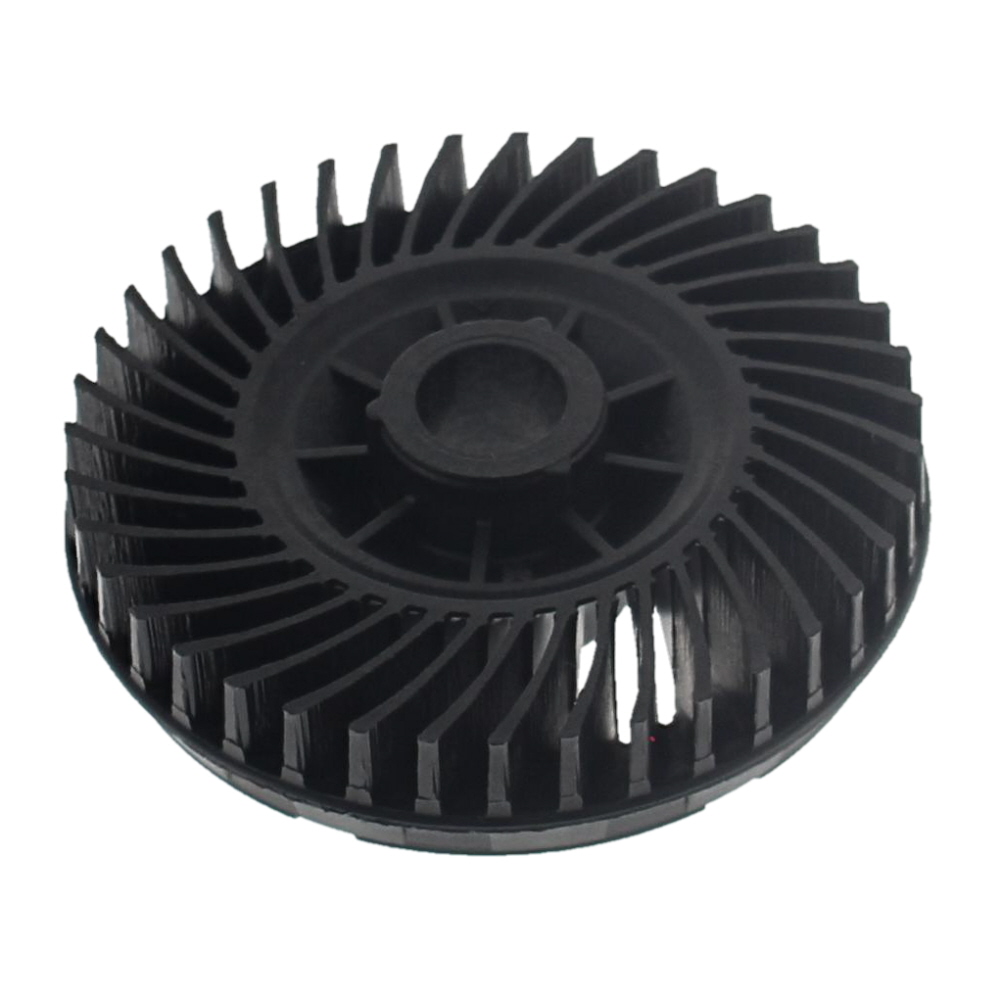

43711 Cái Quạt BOSCH 2606610089 2606610089 Cái Quạt BOSCH 2606610089 Còn hàng 154.770 ₫

Sơ đồ Máy cưa lọng Bosch GST 150 CE

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
