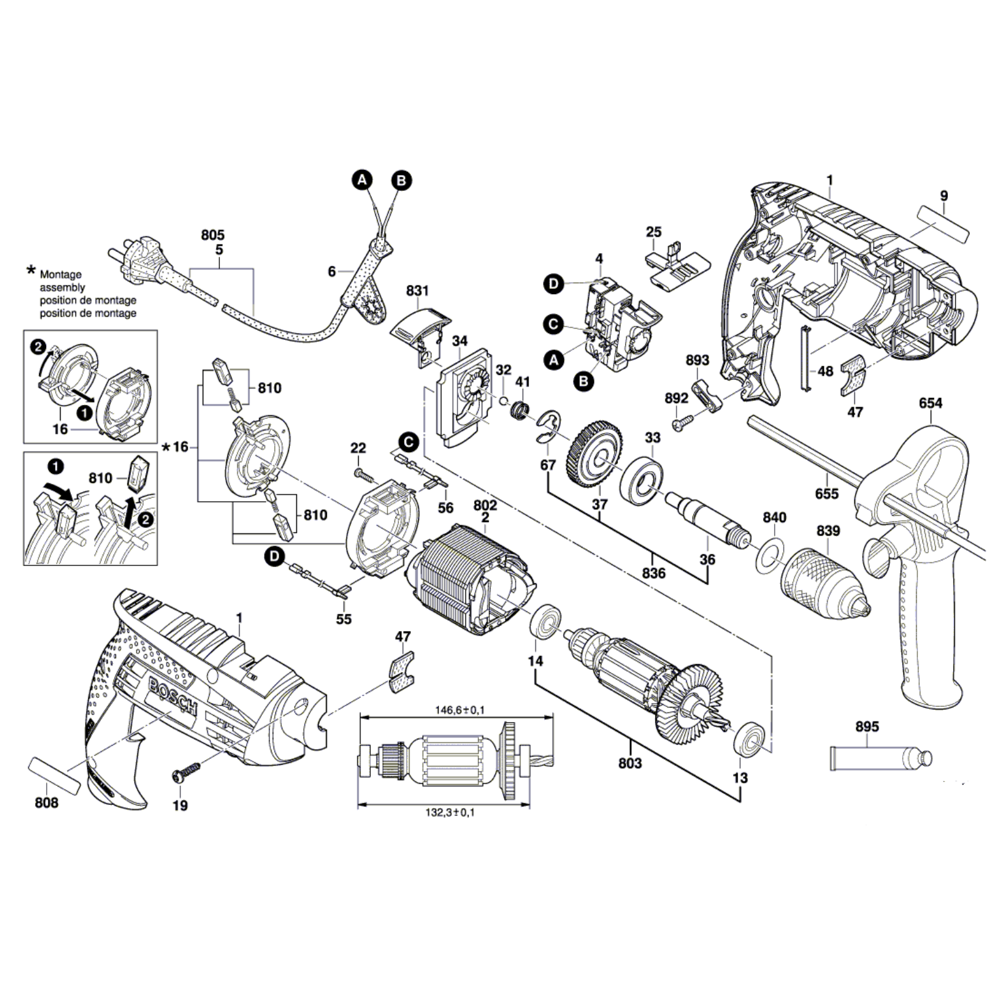

Sơ đồ Máy khoan Bosch GSB 162-2

Sơ đồ Máy khoan Bosch GSB 162-2

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02480

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Vỏ Động Cơ BOSCH 2605105138 2605105138 Vỏ Động Cơ BOSCH 2605105138 Còn hàng 853.380 ₫
2 Trường 100-120v BOSCH 1604220377 1604220377 Trường 100-120v BOSCH 1604220377 Còn hàng 991.650 ₫
4 Công Tắc BOSCH 2607200675 2607200675 Công Tắc BOSCH 2607200675 Còn hàng 1.329.900 ₫
5 Power Supply Cord Gb 110v 4 2604460204 Power Supply Cord Gb 110v 4 Còn hàng 991.650 ₫
6 Grommet Ø8 1600703035 Grommet Ø8 Còn hàng 89.100 ₫
7 Kẹp Cáp BOSCH 2601035004 2601035004 Kẹp Cáp BOSCH 2601035004 Còn hàng 60.390 ₫
13 Groove Ball Bearing 7x19x6 2600905086 Groove Ball Bearing 7x19x6 Còn hàng 142.230 ₫
14 Vòng Bi 9x24x7 BOSCH 2600905095 2600905095 Vòng Bi 9x24x7 BOSCH 2600905095 Còn hàng 327.690 ₫
19 Torx Oval-Head Screw 4x30 2603490025 Torx Oval-Head Screw 4x30 Còn hàng 29.370 ₫
24 Trục Khoan BOSCH 2606135143 2606135143 Trục Khoan BOSCH 2606135143 Còn hàng 1.329.900 ₫
26 Lò Xo Nén BOSCH 2604616002 2604616002 Lò Xo Nén BOSCH 2604616002 Còn hàng 44.880 ₫
27 Vòng Bi Rãnh 17x35x10 BOSCH 1900905163 1900905163 Vòng Bi Rãnh 17x35x10 BOSCH 1900905163 Còn hàng 287.430 ₫
29 Vòng Giữ Lò Xo Din 471 17x1 Mm BOSCH 2916650008 2916650008 Vòng Giữ Lò Xo Din 471 17x1 Mm BOSCH 2916650008 Còn hàng 44.880 ₫
36 Đĩa Bắt BOSCH 2600190105 2600190105 Đĩa Bắt BOSCH 2600190105 Còn hàng 72.600 ₫
38 Vòng Đệm Shim BOSCH 2600000045 2600000045 Vòng Đệm Shim BOSCH 2600000045 Còn hàng 29.370 ₫
41 Công Tắc Trượt BOSCH 2602319030 2602319030 Công Tắc Trượt BOSCH 2602319030 Còn hàng 77.550 ₫
42 Tấm Áp Suất BOSCH 2601074009 2601074009 Tấm Áp Suất BOSCH 2601074009 Còn hàng 44.880 ₫
44 Niêm Phong BOSCH 2601015104 2601015104 Niêm Phong BOSCH 2601015104 Còn hàng 187.110 ₫
44 Vít Không Đầu BOSCH 2603435085 2603435085 Vít Không Đầu BOSCH 2603435085 Còn hàng 29.370 ₫
45 Vòng Chắn Gió BOSCH 2600148015 2600148015 Vòng Chắn Gió BOSCH 2600148015 Còn hàng 142.230 ₫
49 Vành Kim Đẩy BOSCH 2600913042 2600913042 Vành Kim Đẩy BOSCH 2600913042 Còn hàng 94.380 ₫
54 Vòng Đệm Ma Sát BOSCH 2600114087 2600114087 Vòng Đệm Ma Sát BOSCH 2600114087 Còn hàng 77.550 ₫
55 Vít Đầu Tròn Torx 4x12 BOSCH 2603490021 2603490021 Vít Đầu Tròn Torx 4x12 BOSCH 2603490021 Còn hàng 29.370 ₫
61 Shim BOSCH 2600100712 2600100712 Shim BOSCH 2600100712 Còn hàng 44.880 ₫
65 Chốt Thẳng BOSCH 2603105132 2603105132 Chốt Thẳng BOSCH 2603105132 Còn hàng 72.600 ₫
66 Điều Chỉnh Slide BOSCH 2601099226 2601099226 Điều Chỉnh Slide BOSCH 2601099226 Còn hàng 142.230 ₫
67 Thanh Dẫn Hướng Liên Kết BOSCH 2602033021 2602033021 Thanh Dẫn Hướng Liên Kết BOSCH 2602033021 Còn hàng 287.430 ₫
69 Núm Xoay BOSCH 2602026172 2602026172 Núm Xoay BOSCH 2602026172 Còn hàng 134.640 ₫
72 Bi Din 5401-55mm-iii-st BOSCH 1903230010 1903230010 Bi Din 5401-55mm-iii-st BOSCH 1903230010 Còn hàng 33.660 ₫
77 Screw 4x16 2603490022 Screw 4x16 Còn hàng 33.660 ₫
78 Vòng Giữ Lò Xo Din 472 35x1 BOSCH 2916660014 2916660014 Vòng Giữ Lò Xo Din 472 35x1 BOSCH 2916660014 Còn hàng 44.880 ₫
84 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 2916660008 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 Còn hàng 68.970 ₫
85 Đầu Kẹp Chìa Khóa Ø3-16mm 5/8" BOSCH 1608571083 1608571083 Đầu Kẹp Chìa Khóa Ø3-16mm 5/8" BOSCH 1608571083 Còn hàng 2.900.700 ₫
86 Cáp Kết Nối BOSCH 2604448328 2604448328 Cáp Kết Nối BOSCH 2604448328 Còn hàng 44.880 ₫
88 Tấm Giữ BOSCH 2601328086 2601328086 Tấm Giữ BOSCH 2601328086 Còn hàng 77.550 ₫
89 Tấm Chắn Bóng Đèn BOSCH 2605510276 2605510276 Tấm Chắn Bóng Đèn BOSCH 2605510276 Còn hàng 220.440 ₫
97 Vòng Đệm BOSCH 2605808138 2605808138 Vòng Đệm BOSCH 2605808138 Còn hàng 29.370 ₫
98 Niêm Phong BOSCH 2601015114 2601015114 Niêm Phong BOSCH 2601015114 Còn hàng 134.640 ₫
210 Tấm Tham Chiếu BOSCH 2601112190 2601112190 Tấm Tham Chiếu BOSCH 2601112190 Còn hàng 72.600 ₫
219 Ratchet Cap 2600590006 Ratchet Cap Còn hàng 46.530 ₫

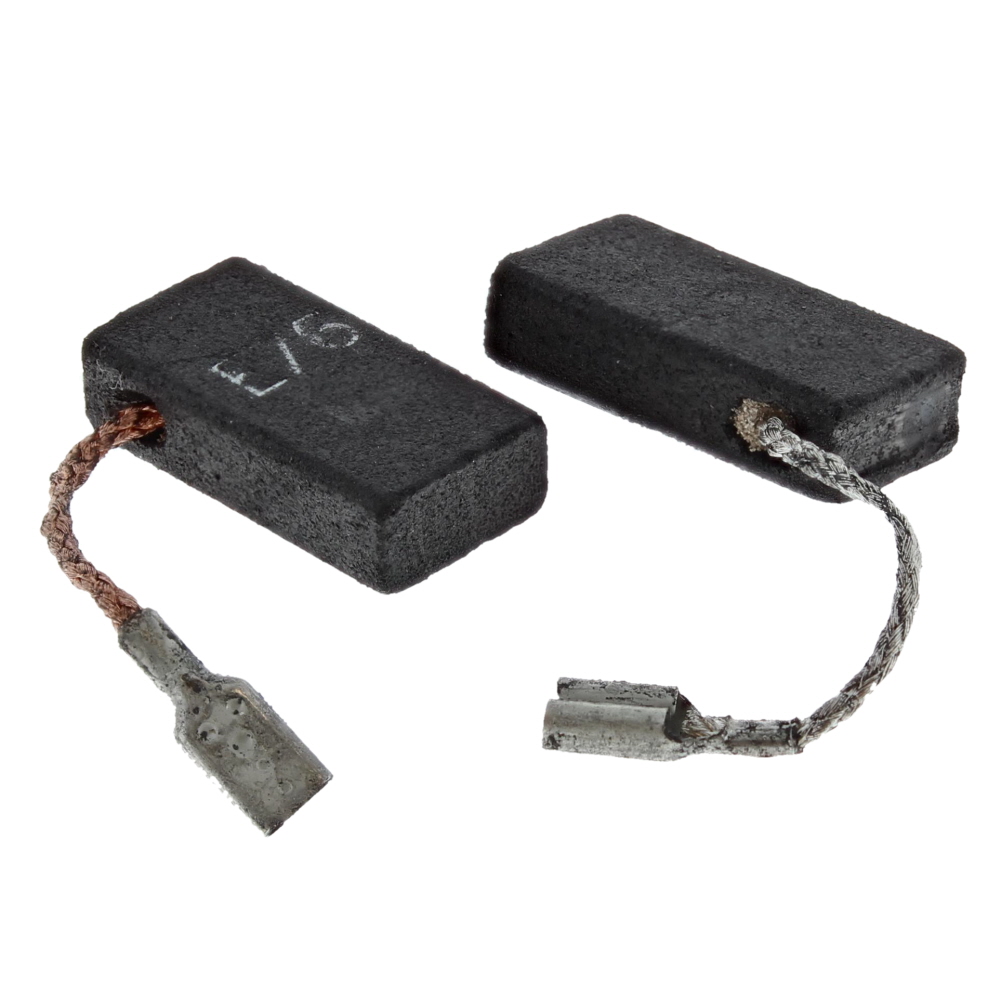

810 Bộ Chổi Than BOSCH 2604321947 2604321947 Bộ Chổi Than BOSCH 2604321947 Còn hàng 591.030 ₫
825 Vỏ Hộp Số BOSCH 2605806879 2605806879 Vỏ Hộp Số BOSCH 2605806879 Còn hàng 2.021.250 ₫
843 Giá Đỡ Ổ Trục BOSCH 2605807950 2605807950 Giá Đỡ Ổ Trục BOSCH 2605807950 Còn hàng 3.191.100 ₫

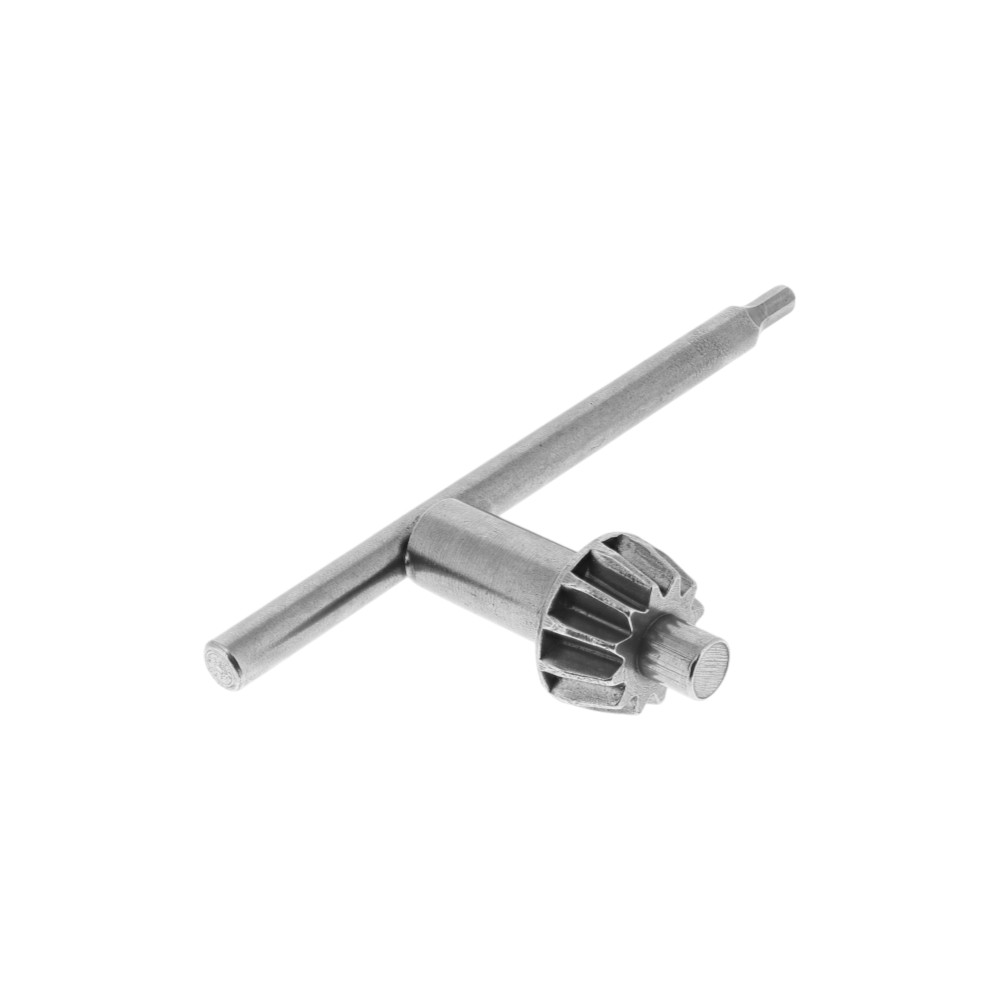

871 Cờ Lê Chuck Sg2 BOSCH 2607950011 2607950011 Cờ Lê Chuck Sg2 BOSCH 2607950011 Còn hàng 330.000 ₫

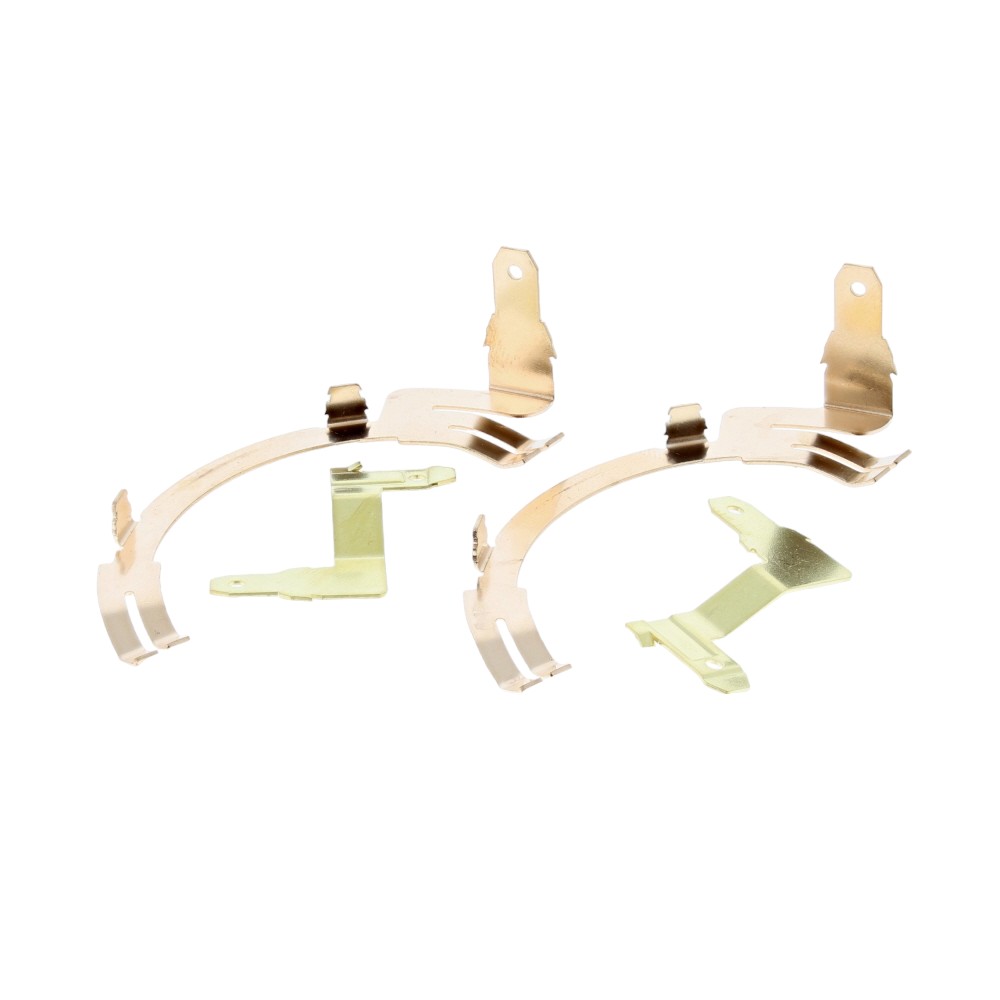

874 Chuyển Đổi Liên Hệ BOSCH 2601324072 2601324072 Chuyển Đổi Liên Hệ BOSCH 2601324072 Còn hàng 166.650 ₫
876 Tấm Chổi BOSCH 2604337912 2604337912 Tấm Chổi BOSCH 2604337912 Còn hàng 1.137.840 ₫
879 Bộ Truyền Động Vòng/phút BOSCH 2607230906 2607230906 Bộ Truyền Động Vòng/phút BOSCH 2607230906 Còn hàng 2.249.940 ₫
891 Cross Recessed-Head Screw 2603429010 Cross Recessed-Head Screw Còn hàng 60.390 ₫
8039 Cái Quạt BOSCH 2606610137 2606610137 Cái Quạt BOSCH 2606610137 Còn hàng 187.110 ₫
84337 Đĩa Bắt BOSCH 2600190121 2600190121 Đĩa Bắt BOSCH 2600190121 Còn hàng 287.430 ₫
84362 Vòng Bi Kim BOSCH 2600917023 2600917023 Vòng Bi Kim BOSCH 2600917023 Còn hàng 107.250 ₫

Sơ đồ Máy khoan Bosch GSB 162-2

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
