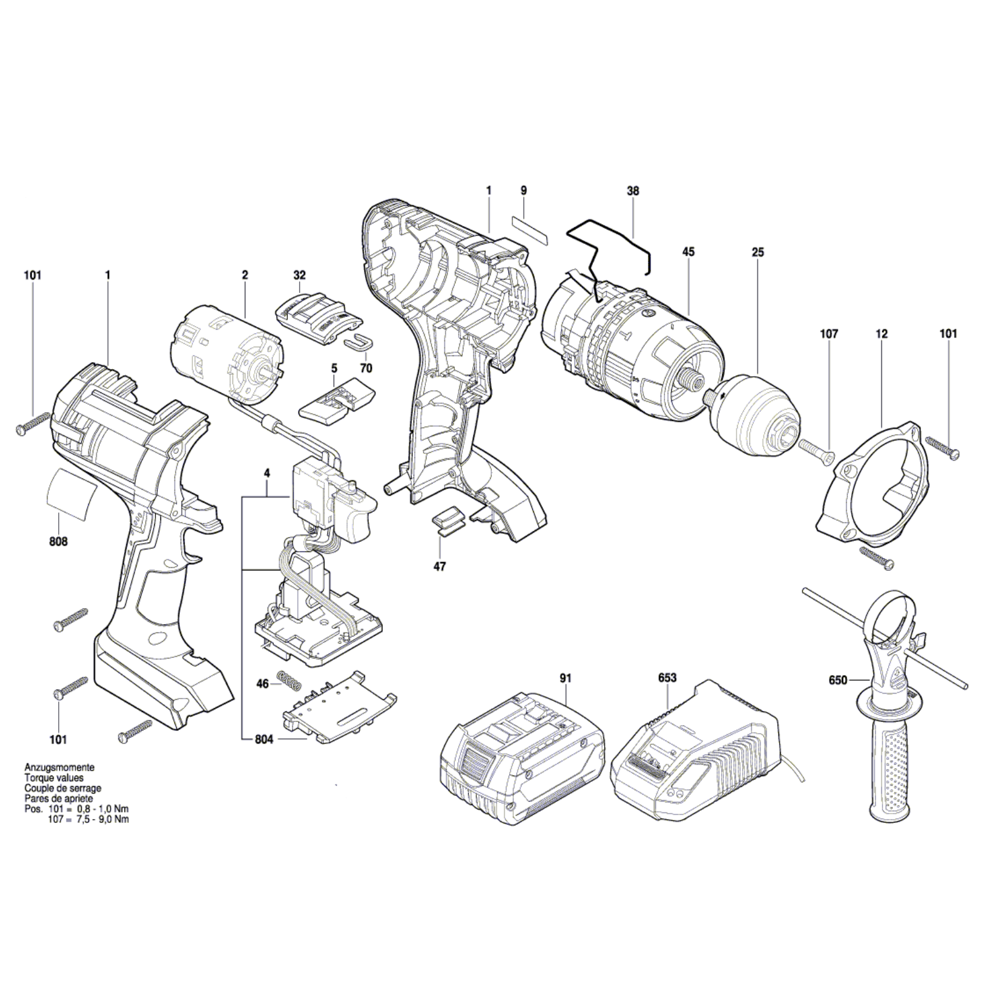

Sơ đồ Máy khoan Bosch GSB 21-2 RCT

Sơ đồ Máy khoan Bosch GSB 21-2 RCT

Thương hiệu: BOSCH
Mã sản phẩm: Sodo02464

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
Chổi than máy khoan bê tông A96 Bosch 1617000525 1617000525 Chổi than máy khoan bê tông A96 Bosch 1617000525 Còn hàng Giá gốc là: 69.000 ₫.Giá hiện tại là: 66.930 ₫.
1 Vỏ Động Cơ Màu Xanh Đậm BOSCH 2605105142 2605105142 Vỏ Động Cơ Màu Xanh Đậm BOSCH 2605105142 Còn hàng 748.440 ₫
2 Dòng Điện 220-240v BOSCH 2604220729 2604220729 Dòng Điện 220-240v BOSCH 2604220729 Còn hàng 748.440 ₫
4 Công Tắc BOSCH 2607200679 2607200679 Công Tắc BOSCH 2607200679 Còn hàng 1.098.900 ₫
5 Dây Nguồn Gb 230v 4 BOSCH 2604460244 2604460244 Dây Nguồn Gb 230v 4 BOSCH 2604460244 Còn hàng 853.380 ₫
6 Grommet BOSCH 2600707078 2600707078 Grommet BOSCH 2600707078 Còn hàng 77.550 ₫
9 Biển Tên Nhà Sản Xuất Gsb 21-2 Rct BOSCH 2601115962 2601115962 Biển Tên Nhà Sản Xuất Gsb 21-2 Rct BOSCH 2601115962 Còn hàng 72.600 ₫
14 Vòng Bi 9x24x7 BOSCH 2600905095 2600905095 Vòng Bi 9x24x7 BOSCH 2600905095 Còn hàng 327.690 ₫
20 Tấm Tham Chiếu BOSCH 2601115957 2601115957 Tấm Tham Chiếu BOSCH 2601115957 Còn hàng 72.600 ₫
24 Trục Khoan BOSCH 2606135148 2606135148 Trục Khoan BOSCH 2606135148 Còn hàng 748.440 ₫
26 Lò Xo Nén BOSCH 2604616013 2604616013 Lò Xo Nén BOSCH 2604616013 Còn hàng 60.390 ₫
27 Shim 0 BOSCH 2600100695 2600100695 Shim 0 BOSCH 2600100695 Còn hàng 44.880 ₫
27 Vòng Bi Rãnh 17x35x10 BOSCH 1900905163 1900905163 Vòng Bi Rãnh 17x35x10 BOSCH 1900905163 Còn hàng 287.430 ₫
29 Vòng Giữ Lò Xo Din 471 17x1 Mm BOSCH 2916650008 2916650008 Vòng Giữ Lò Xo Din 471 17x1 Mm BOSCH 2916650008 Còn hàng 44.880 ₫
30 Phím Phẳng BOSCH 2602300032 2602300032 Phím Phẳng BOSCH 2602300032 Còn hàng 94.380 ₫
31 Vòng Đệm Giữ BOSCH 2600101671 2600101671 Vòng Đệm Giữ BOSCH 2600101671 Còn hàng 44.880 ₫
33 Bánh Răng Trụ BOSCH 2606317086 2606317086 Bánh Răng Trụ BOSCH 2606317086 Còn hàng 220.440 ₫
34 Bánh Răng Trụ BOSCH 2606317098 2606317098 Bánh Răng Trụ BOSCH 2606317098 Còn hàng 327.690 ₫
35 Shim 0 BOSCH 2600101047 2600101047 Shim 0 BOSCH 2600101047 Còn hàng 44.880 ₫
36 Đĩa Bắt BOSCH 2600190105 2600190105 Đĩa Bắt BOSCH 2600190105 Còn hàng 72.600 ₫
38 Vòng Đệm Shim 1 BOSCH 2600000031 2600000031 Vòng Đệm Shim 1 BOSCH 2600000031 Còn hàng 44.880 ₫
40 Quả Bóng Số 5 BOSCH 2603230007 2603230007 Quả Bóng Số 5 BOSCH 2603230007 Còn hàng 29.370 ₫
41 Bi Din 5401-5 G28 BOSCH 1903230009 1903230009 Bi Din 5401-5 G28 BOSCH 1903230009 Còn hàng 29.370 ₫
41 Núm Xoay Đen BOSCH 2602026168 2602026168 Núm Xoay Đen BOSCH 2602026168 Còn hàng 60.390 ₫
42 Trục Điều Khiển BOSCH 2603120064 2603120064 Trục Điều Khiển BOSCH 2603120064 Còn hàng 77.550 ₫
44 Niêm Phong BOSCH 2601015091 2601015091 Niêm Phong BOSCH 2601015091 Còn hàng 94.380 ₫
44 Vít Không Đầu BOSCH 2603435085 2603435085 Vít Không Đầu BOSCH 2603435085 Còn hàng 29.370 ₫
47 Vỏ Bọc Vỏ Máy Màu Xanh Đậm BOSCH 2605132070 2605132070 Vỏ Bọc Vỏ Máy Màu Xanh Đậm BOSCH 2605132070 Còn hàng 356.070 ₫
53 Lò Xo Đĩa BOSCH 2600550008 2600550008 Lò Xo Đĩa BOSCH 2600550008 Còn hàng 44.880 ₫
68 Lò Xo Nén BOSCH 2604616014 2604616014 Lò Xo Nén BOSCH 2604616014 Còn hàng 33.660 ₫
69 Núm Xoay Đen BOSCH 2602026117 2602026117 Núm Xoay Đen BOSCH 2602026117 Còn hàng 60.390 ₫
72 Bi Din 5401-55mm-iii-st BOSCH 1903230010 1903230010 Bi Din 5401-55mm-iii-st BOSCH 1903230010 Còn hàng 33.660 ₫
72 Vít Đầu Tròn Torx 4x40 BOSCH 2603490027 2603490027 Vít Đầu Tròn Torx 4x40 BOSCH 2603490027 Còn hàng 29.370 ₫
74 Chuyển Đổi Liên Hệ BOSCH 2601324062 2601324062 Chuyển Đổi Liên Hệ BOSCH 2601324062 Còn hàng 46.530 ₫
74 Torx Oval-Head Screw 3x10 2603490017 Torx Oval-Head Screw 3x10 Còn hàng 68.970 ₫
75 Liên Hệ BOSCH 2601099260 2601099260 Liên Hệ BOSCH 2601099260 Còn hàng 60.390 ₫
76 Tấm Chổi BOSCH 1614336086 1614336086 Tấm Chổi BOSCH 1614336086 Còn hàng 514.800 ₫
77 Screw 4x16 2603490022 Screw 4x16 Còn hàng 33.660 ₫
78 Vòng Giữ Lò Xo Din 472 35x1 BOSCH 2916660014 2916660014 Vòng Giữ Lò Xo Din 472 35x1 BOSCH 2916660014 Còn hàng 44.880 ₫
79 Bộ Điều Tốc 230-240v BOSCH 2607230134 2607230134 Bộ Điều Tốc 230-240v BOSCH 2607230134 Còn hàng 1.642.410 ₫
84 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 2916660008 Vòng Giữ Lò Xo Din 472-24x1 BOSCH 2916660008 Còn hàng 68.970 ₫
85 Đầu Kẹp Không Cần Chìa Khóa Hsb 4 BOSCH 2608572143 2608572143 Đầu Kẹp Không Cần Chìa Khóa Hsb 4 BOSCH 2608572143 Còn hàng 2.581.590 ₫
86 Cáp Kết Nối L BOSCH 1614448014 1614448014 Cáp Kết Nối L BOSCH 1614448014 Còn hàng 72.600 ₫
89 Bulb Shield Đen BOSCH 2605510206 2605510206 Bulb Shield Đen BOSCH 2605510206 Còn hàng 72.600 ₫
95 Tapping Screw 2603435086 Tapping Screw Còn hàng 33.660 ₫
210 Tấm Tham Chiếu Chống Xoay BOSCH 2601115906 2601115906 Tấm Tham Chiếu Chống Xoay BOSCH 2601115906 Còn hàng 72.600 ₫
219 Ratchet Cap 2600590006 Ratchet Cap Còn hàng 46.530 ₫
653 Tay Cầm Phụ Màu Đen BOSCH 2602025184 2602025184 Tay Cầm Phụ Màu Đen BOSCH 2602025184 Còn hàng 748.440 ₫
655 Máy Đo Độ Sâu Sw 6x210 Mm BOSCH 1613001009 1613001009 Máy Đo Độ Sâu Sw 6x210 Mm BOSCH 1613001009 Còn hàng 108.900 ₫
803 Phần Ứng 220-240v BOSCH 2604011403 2604011403 Phần Ứng 220-240v BOSCH 2604011403 Còn hàng 2.021.250 ₫
810 Bộ Chổi Than 10 Chiếc BOSCH 1607000485 1607000485 Bộ Chổi Than 10 Chiếc BOSCH 1607000485 Còn hàng 2.900.700 ₫

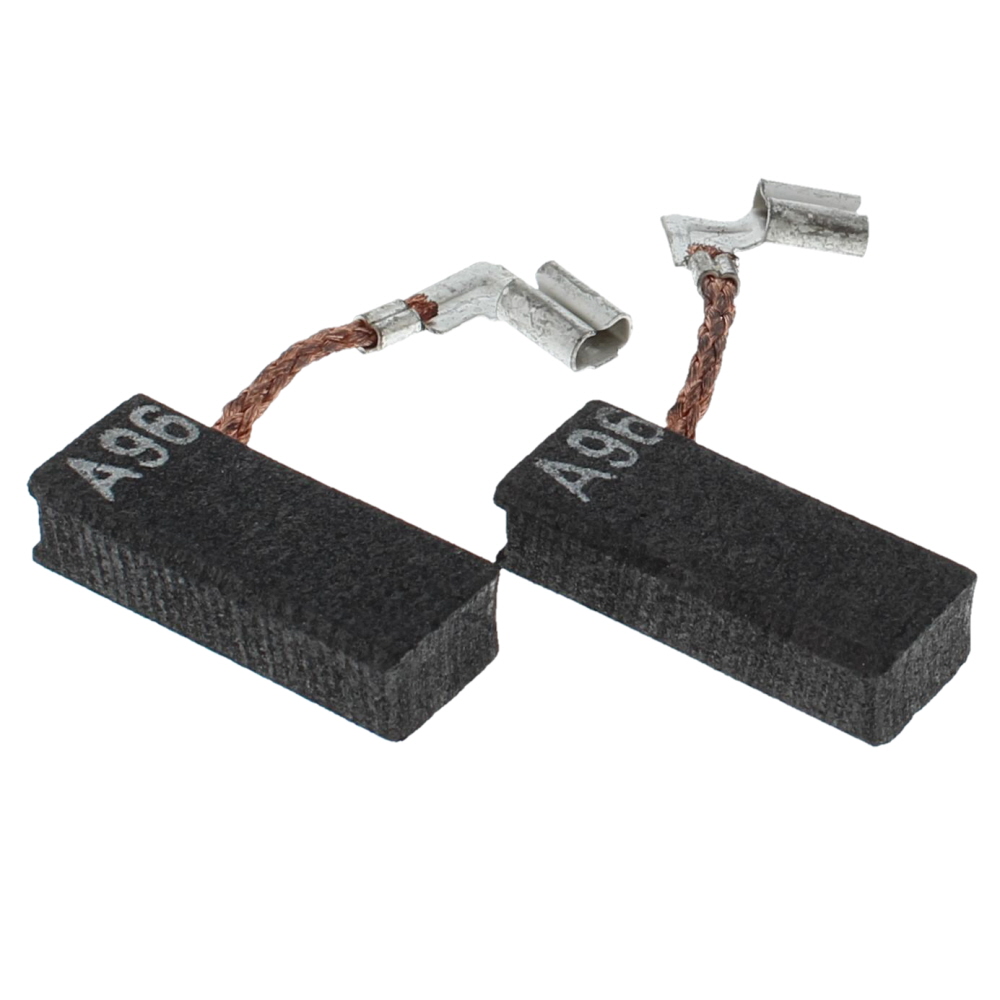

810 Bộ Chổi Than BOSCH 1617000525 1617000525 Bộ Chổi Than BOSCH 1617000525 Còn hàng 330.000 ₫
825 Vỏ Hộp Số BOSCH 2605806882 2605806882 Vỏ Hộp Số BOSCH 2605806882 Còn hàng 1.329.900 ₫
843 Giá Đỡ Ổ Trục BOSCH 2605700946 2605700946 Giá Đỡ Ổ Trục BOSCH 2605700946 Còn hàng 1.098.900 ₫
845 Vòng Chắn Gió BOSCH 2600148016 2600148016 Vòng Chắn Gió BOSCH 2600148016 Còn hàng 77.550 ₫
859 Quá Trình Lây Truyền BOSCH 2606309941 2606309941 Quá Trình Lây Truyền BOSCH 2606309941 Còn hàng 1.488.300 ₫
866 Điều Chỉnh Slide BOSCH 2602033018 2602033018 Điều Chỉnh Slide BOSCH 2602033018 Còn hàng 94.380 ₫
867 Giá Răng Cưa BOSCH 2606308925 2606308925 Giá Răng Cưa BOSCH 2606308925 Còn hàng 107.250 ₫
888 Tấm Giữ Màu Đen BOSCH 2601328900 2601328900 Tấm Giữ Màu Đen BOSCH 2601328900 Còn hàng 77.550 ₫
890 Fastening Parts Kit 2607001305 Fastening Parts Kit Còn hàng 107.250 ₫
895 Ống Mỡ Albida BOSCH 3605430003 3605430003 Ống Mỡ Albida BOSCH 3605430003 Còn hàng 853.380 ₫

Sơ đồ Máy khoan Bosch GSB 21-2 RCT

Bosch cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Bosch, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
