Sơ đồ Vỏ bình xăng cho Stihl TS400

Sơ đồ Vỏ bình xăng cho Stihl TS400

Thương hiệu: STIHL
Mã sản phẩm: Sodo00133

Danh sách phụ tùng trong sơ đồ

STT Ảnh minh hoạ SKU Chi tiết Tình trạng Giá
1 Ống 3.1x5.7 Mm X 1 M, R3 0000 930 2803 Ống 3.1x5.7 Mm X 1 M, R3 Còn hàng 106.260 ₫

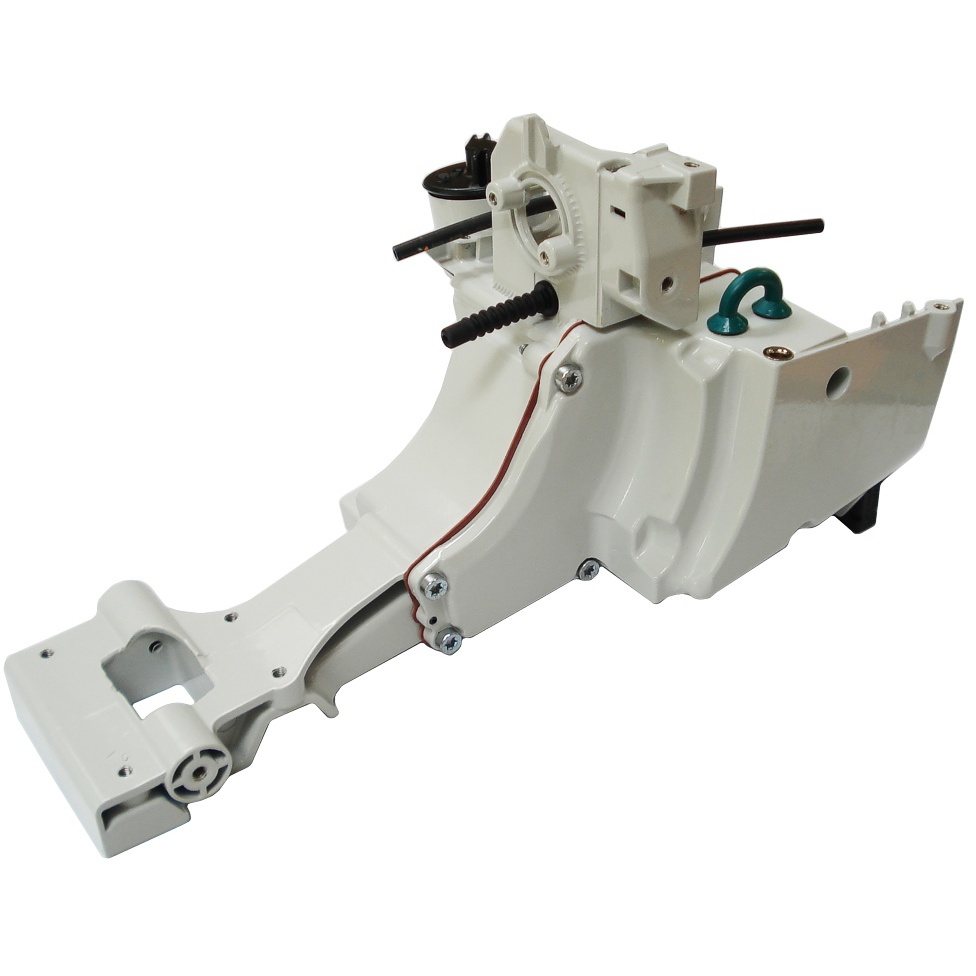

1 Tank Housing (incl. 2 - 10, 19 - 36) 4223 350 0804 Tank Housing (incl. 2 - 10, 19 - 36) Còn hàng 4.441.800 ₫

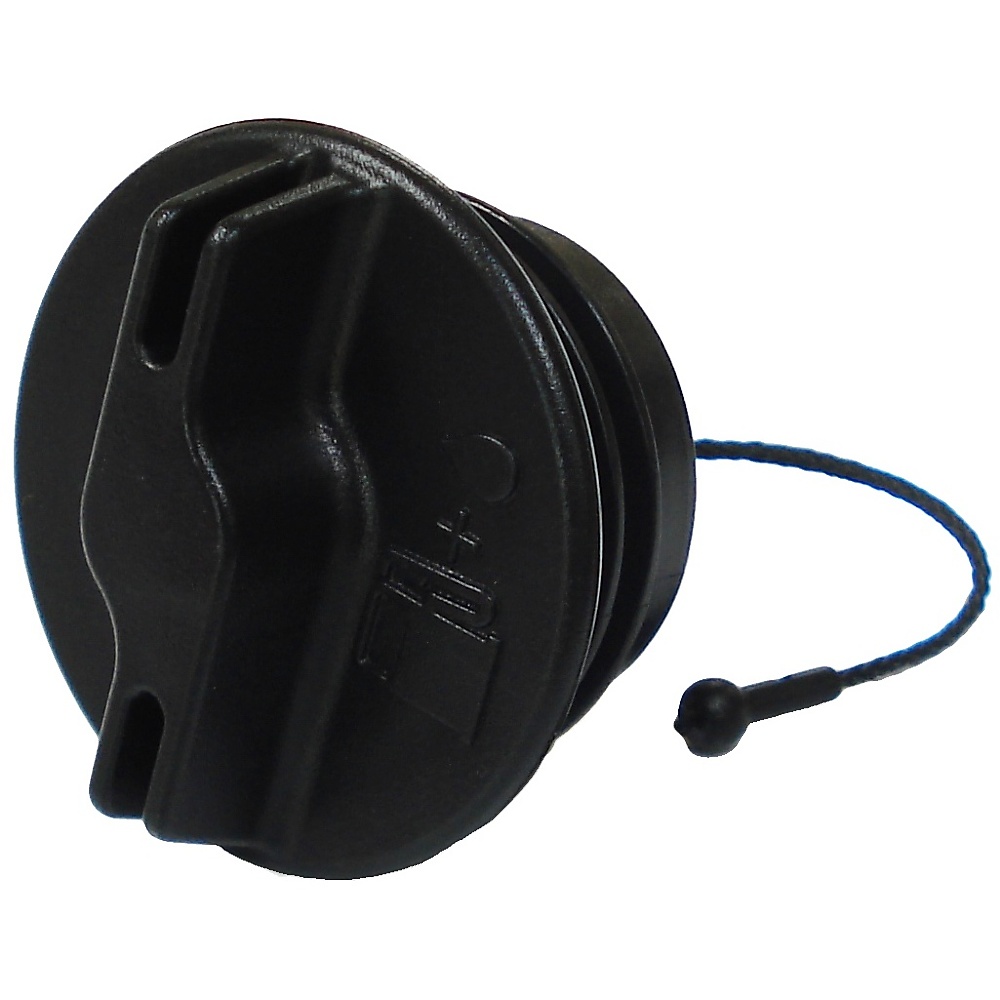

2 Dây thừng 0000 350 0527 Dây thừng Còn hàng 197.010 ₫

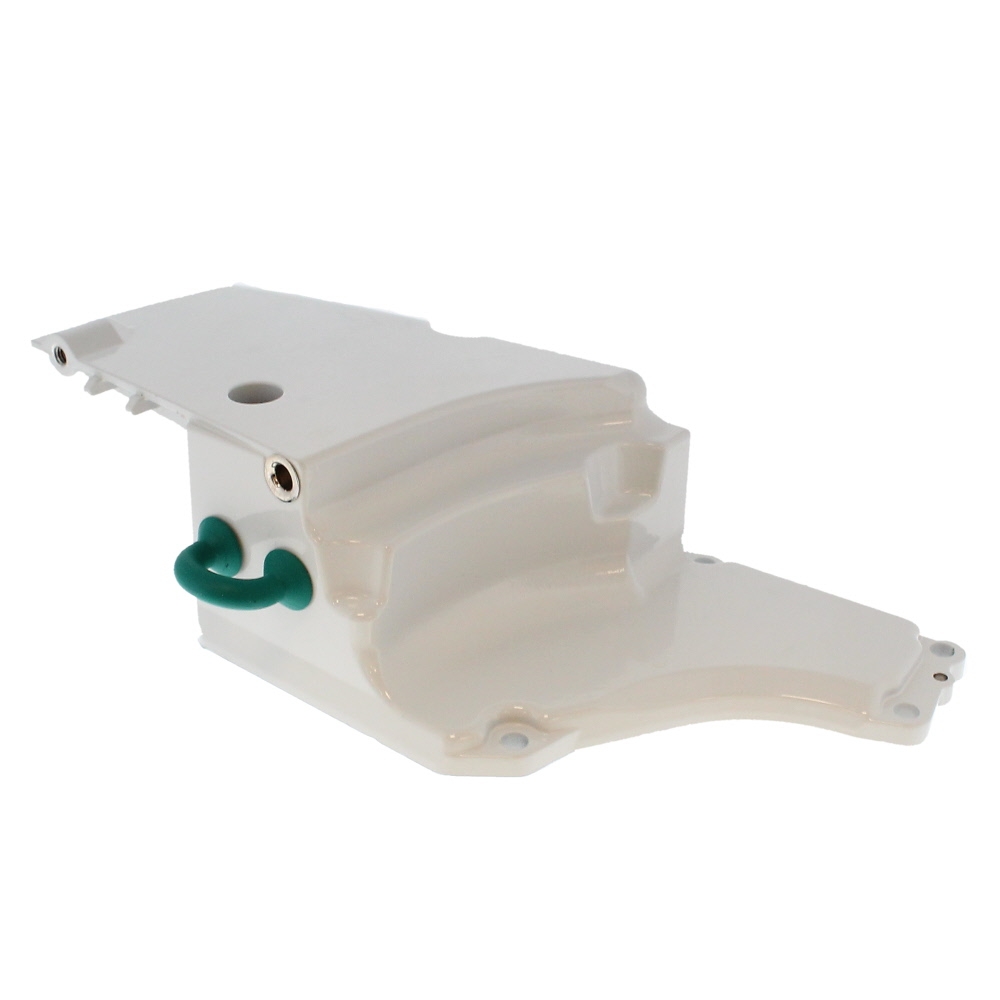

2 Tank Housing - Left 4223 350 0805 Tank Housing - Left Còn hàng 2.012.010 ₫

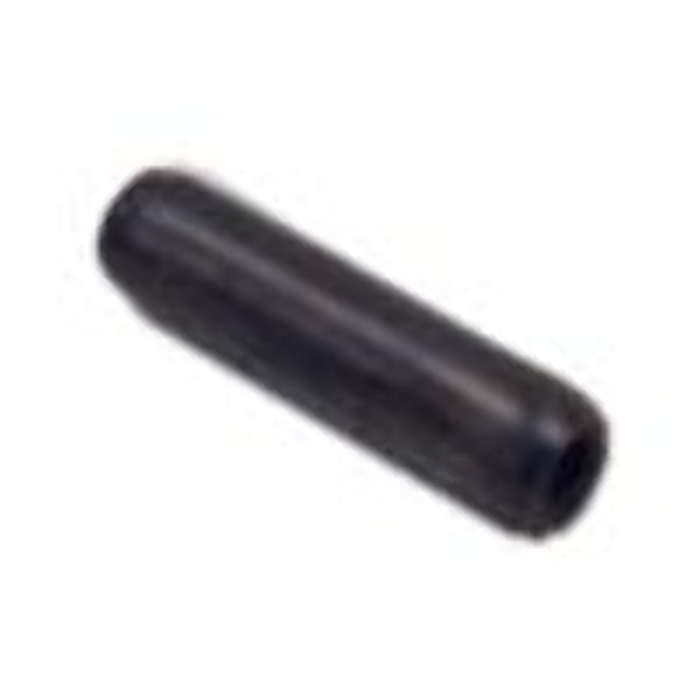

3 Split Tapper Sleeve 9386 620 1680 Split Tapper Sleeve Còn hàng 18.150 ₫
3 Vòng chữ O 35x3-Fpm 80 9645 951 3890 Vòng chữ O 35x3-Fpm 80 Còn hàng 49.830 ₫
4 Dây thừng 0000 350 0900 Dây thừng Còn hàng 40.260 ₫

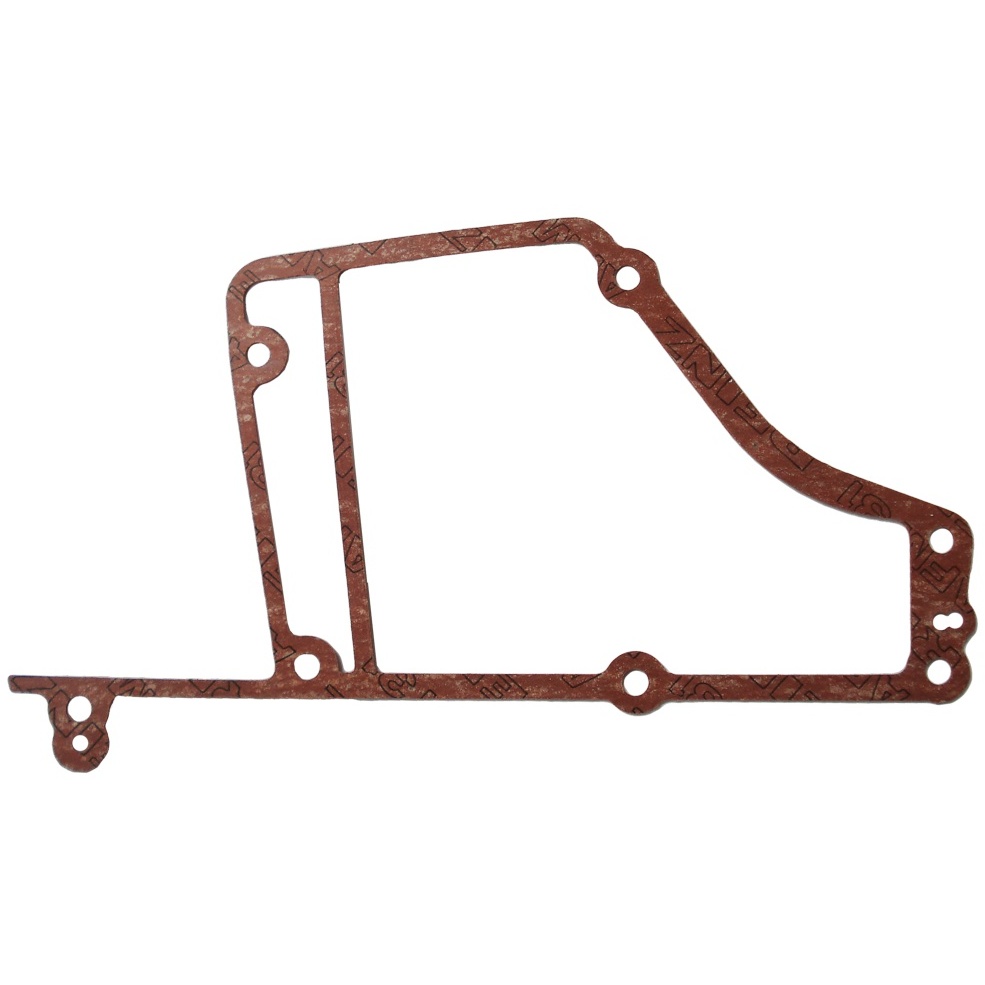

4 Gasket 4223 359 0701 Gasket Còn hàng 62.370 ₫
5 Grommet 4223 353 9201 Grommet Còn hàng 46.860 ₫

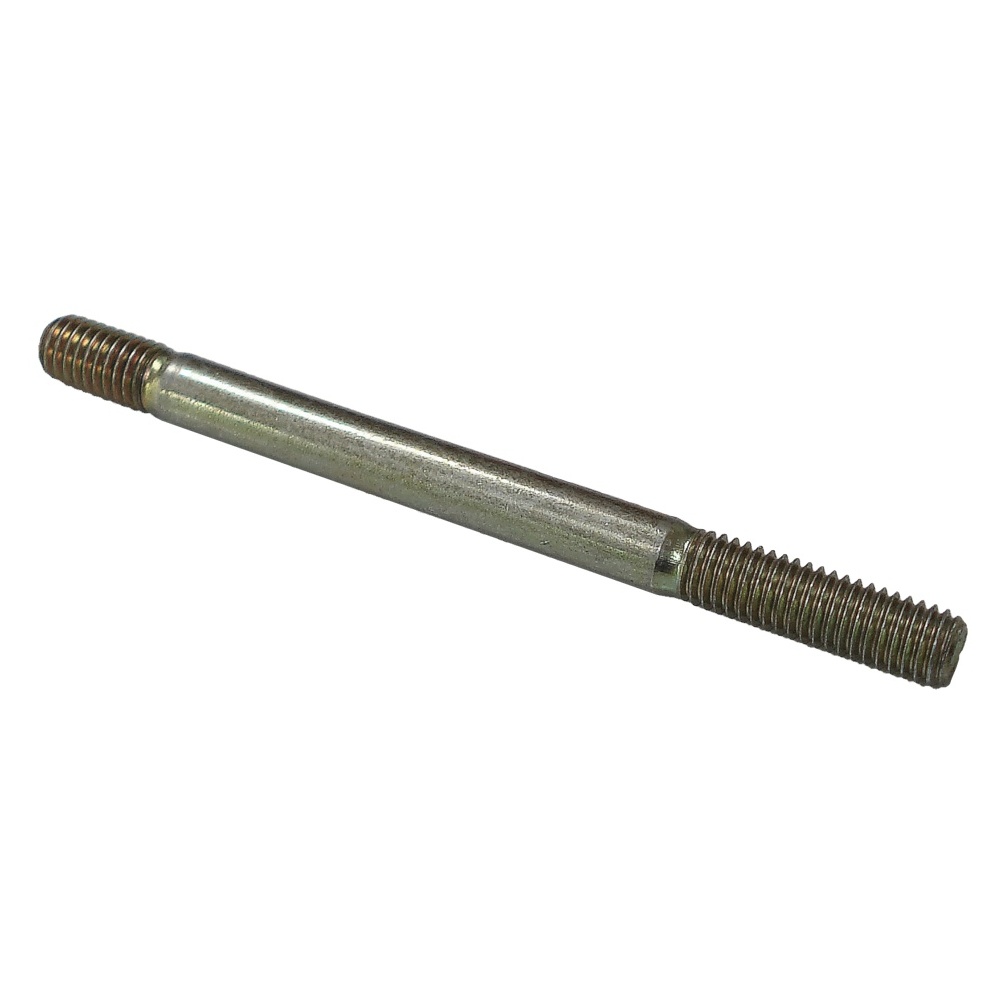

6 Stud M5x55 9121 319 1120 Stud M5x55 Còn hàng 46.860 ₫

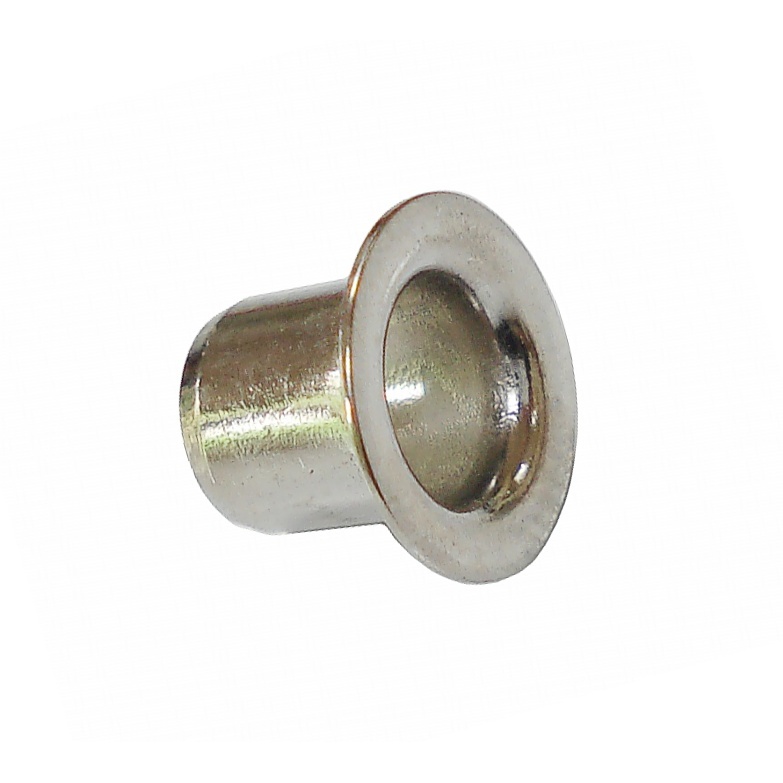

7 Hollow rivet 6.5x0.5x6.8 9416 868 6531 Hollow rivet 6.5x0.5x6.8 Còn hàng 43.560 ₫

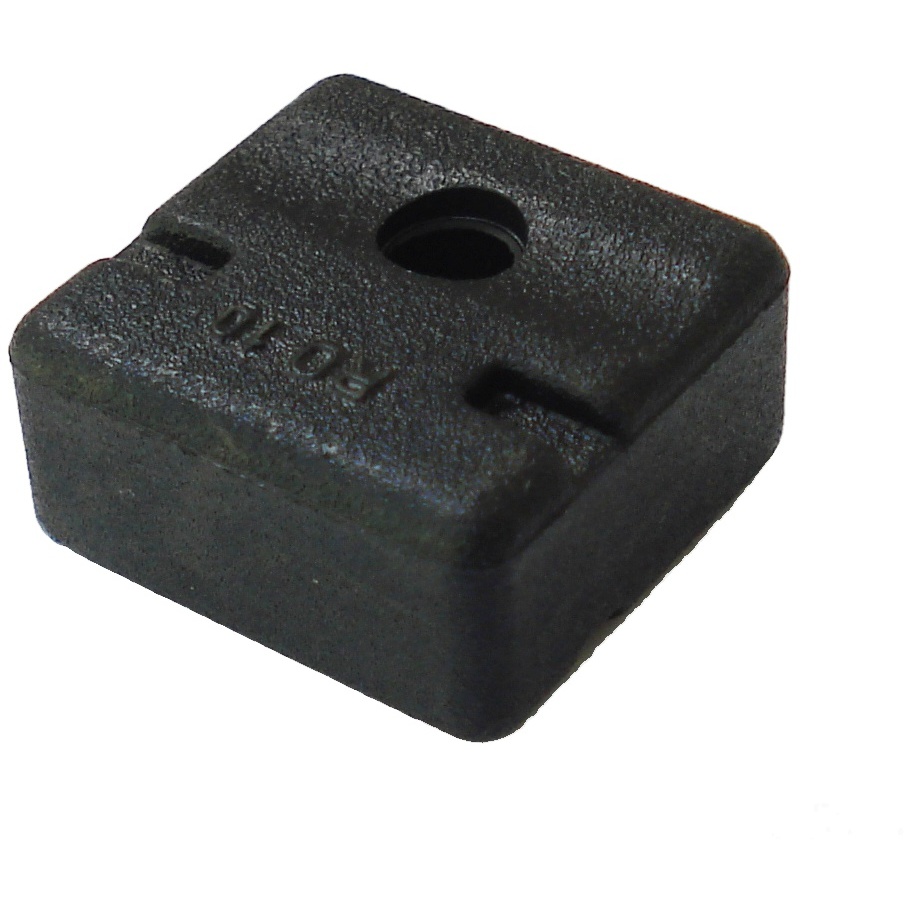

8 Rubber Buffer 4223 792 9300 Rubber Buffer Còn hàng 72.600 ₫
8 Vít tự khai thác đầu Pan Is-D5x24 9075 478 4155 Vít tự khai thác đầu Pan Is-D5x24 Còn hàng 29.040 ₫

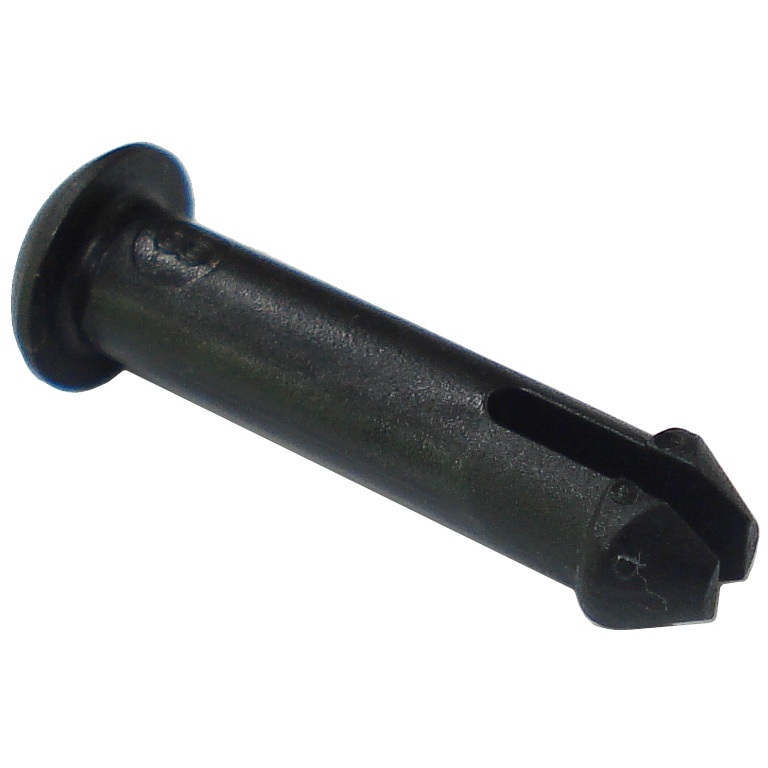

9 Pin 4223 792 2300 Pin Còn hàng 14.520 ₫

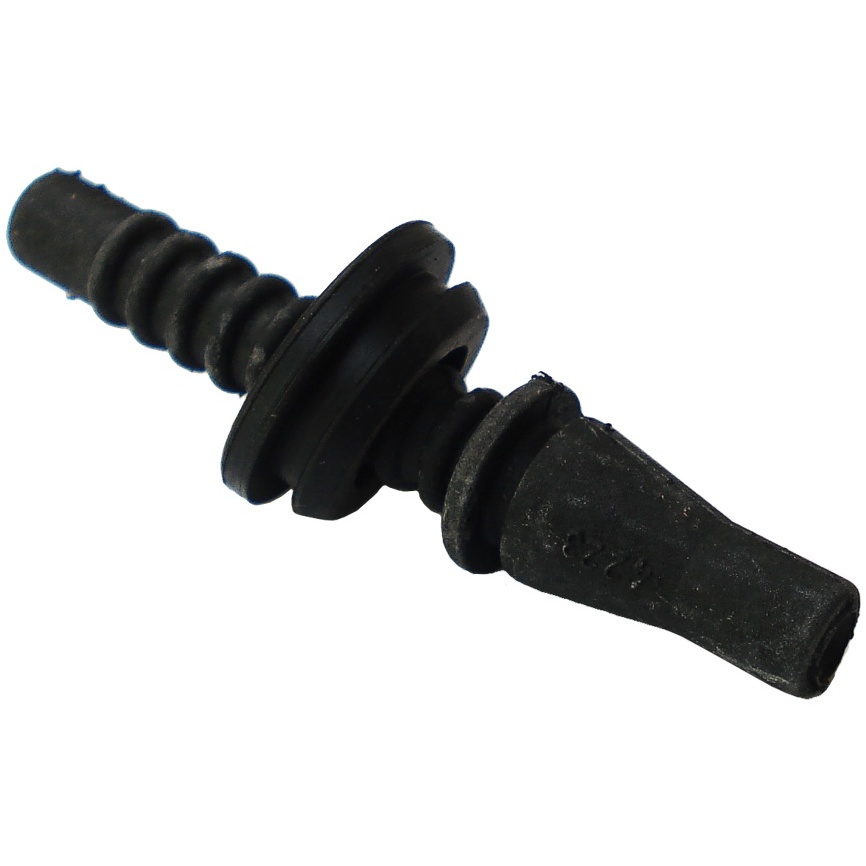

10 Impulse hose 4223 141 8600 Impulse hose Còn hàng 90.750 ₫

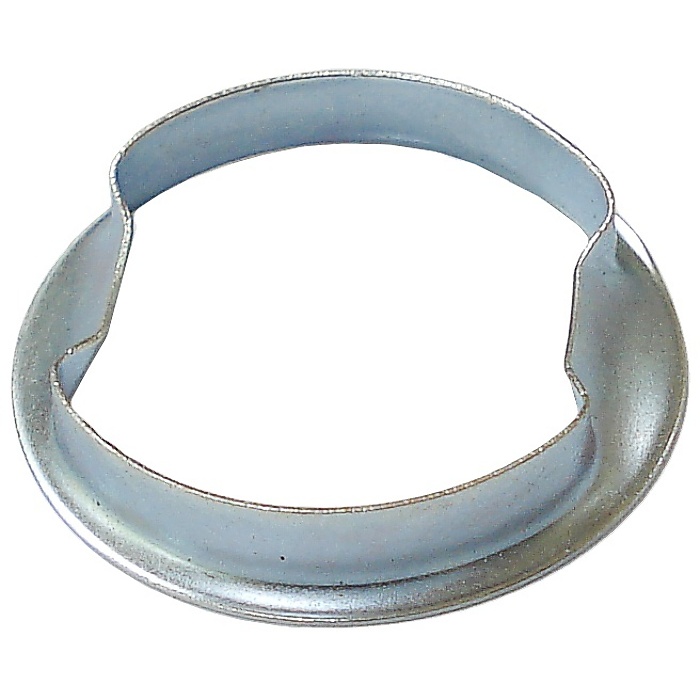

11 Sleeve 1122 141 1805 Sleeve Còn hàng 36.300 ₫

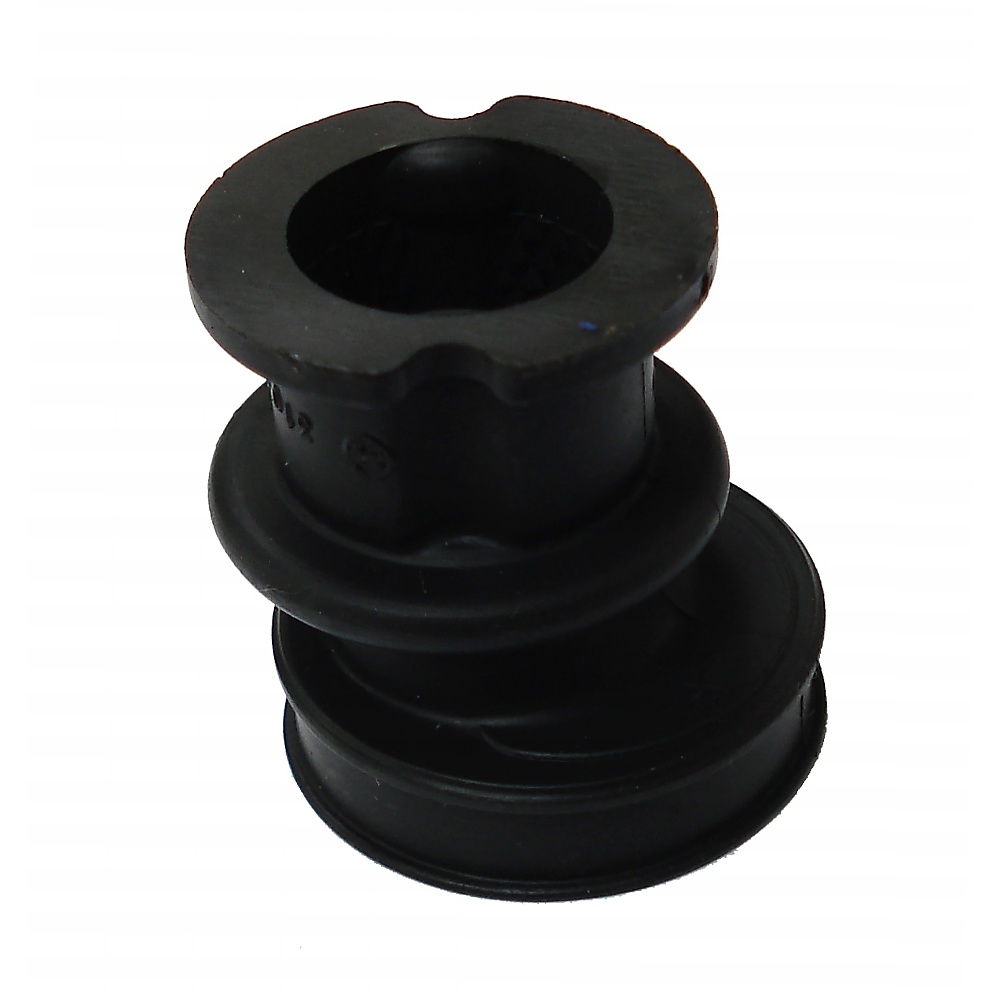

12 Manifold 4223 141 2200 Manifold Còn hàng 1.146.090 ₫

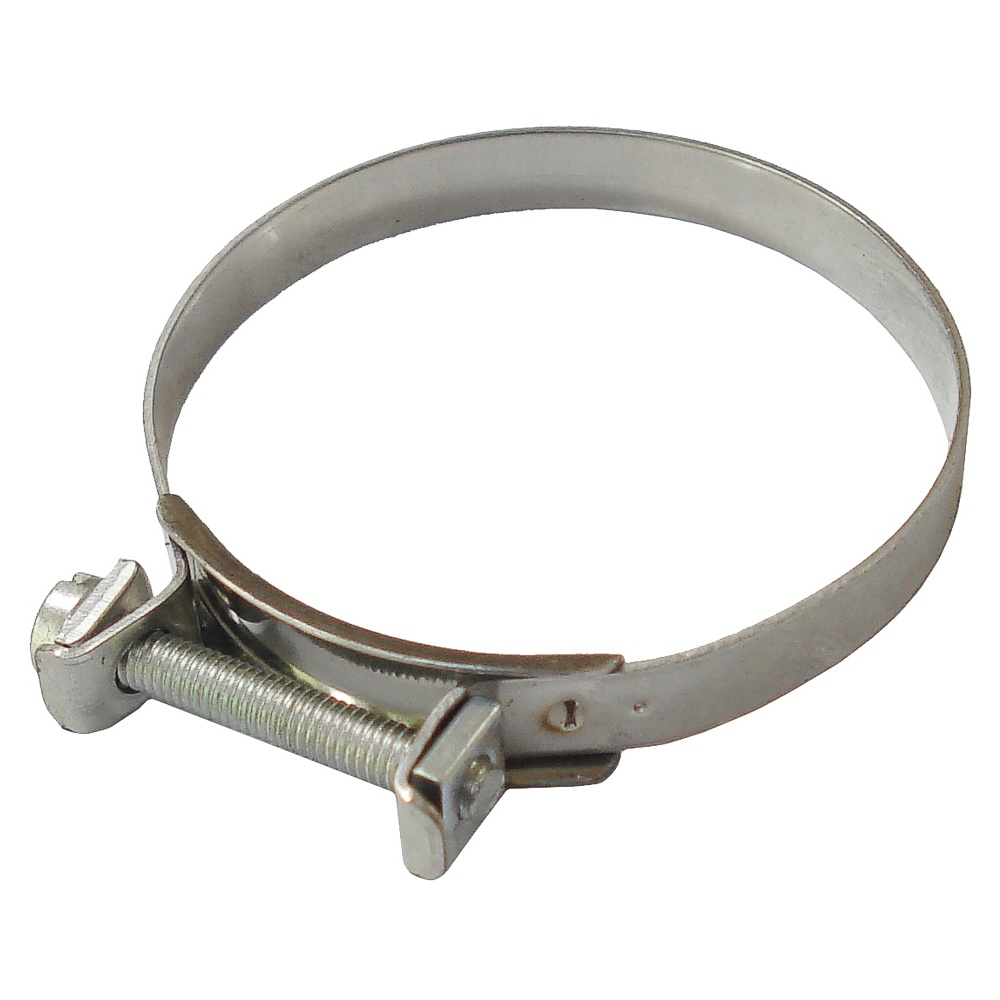

13 Hose clip Dia.36x5 9771 021 2620 Hose clip Dia.36x5 Còn hàng 62.370 ₫

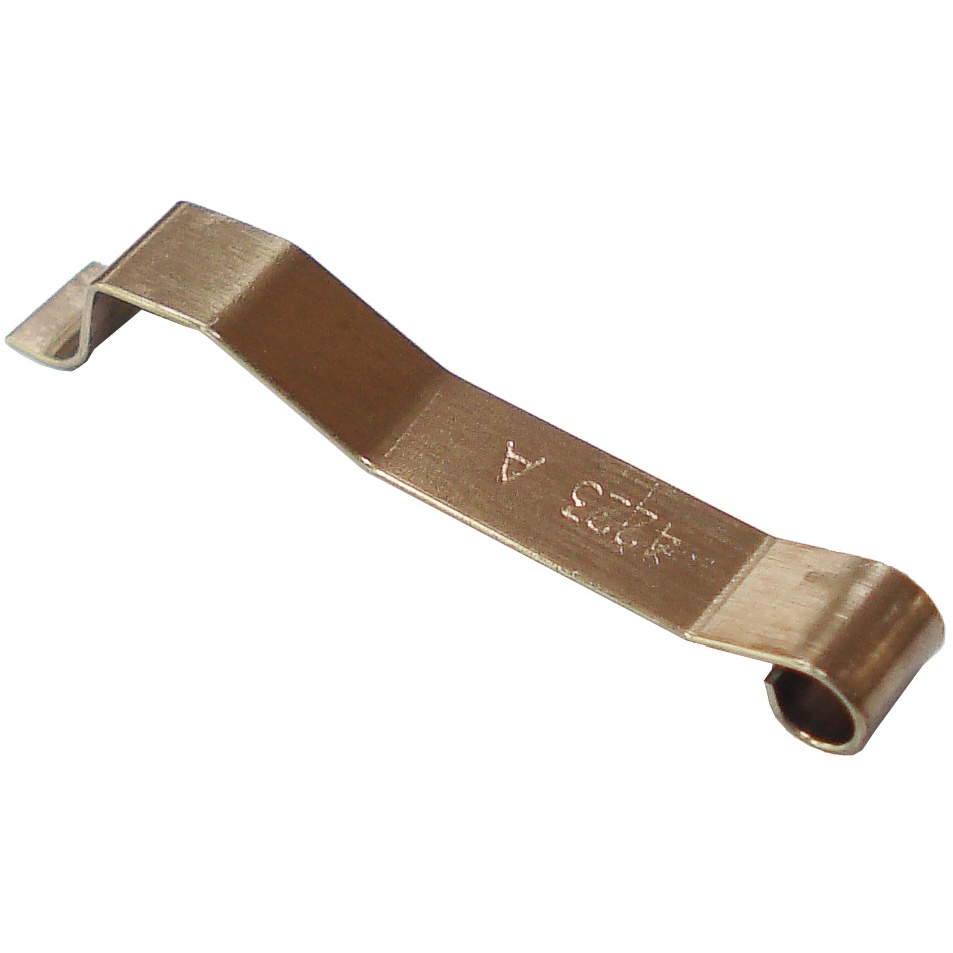

14 Contact Spring 4223 442 1600 Contact Spring Còn hàng 46.200 ₫

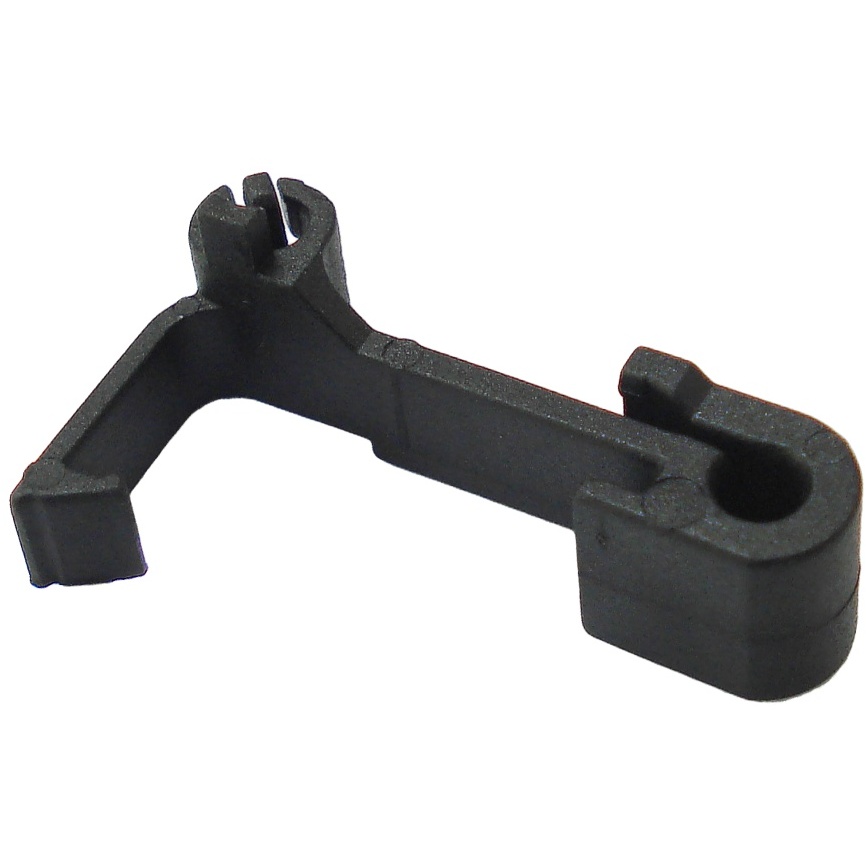

15 Support 4223 435 6005 Support Còn hàng 82.170 ₫
19 Pickup body 0000 350 3500 Pickup body Còn hàng 157.410 ₫

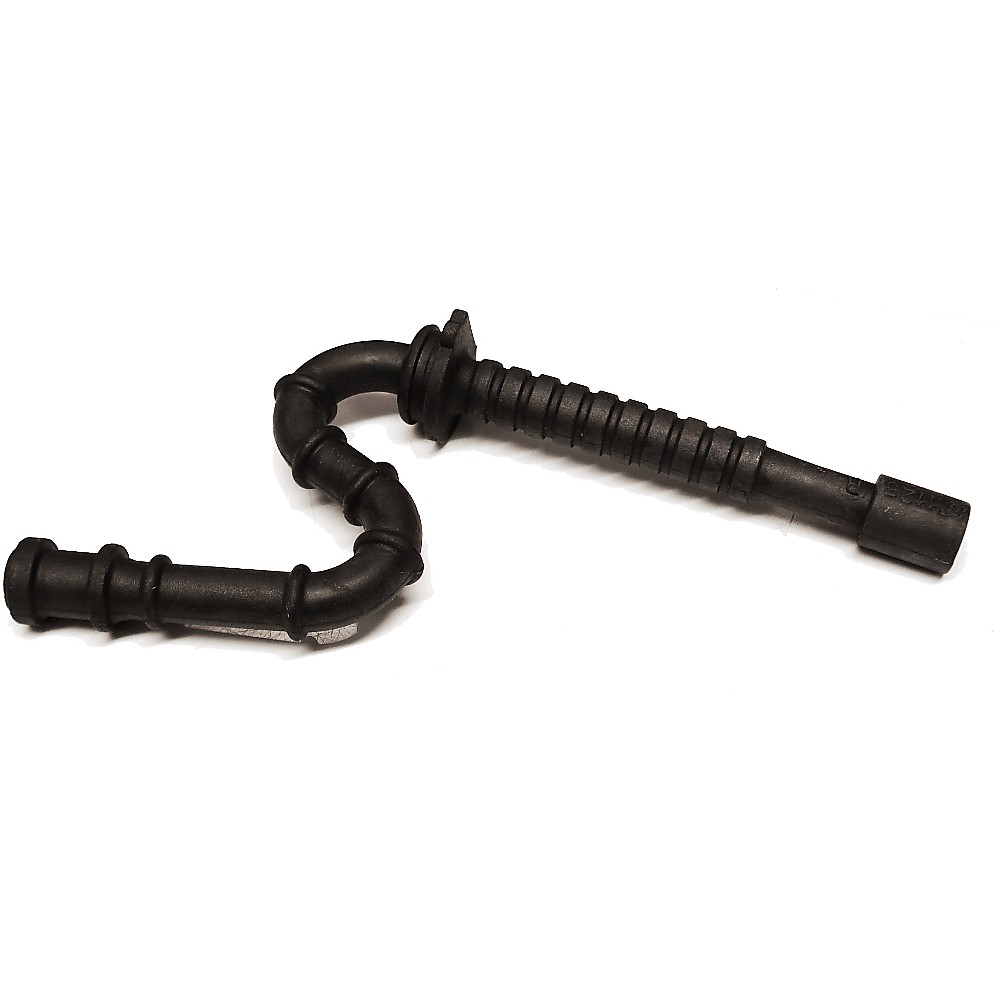

20 Fuel Hose (replaces 20-22) 1125 358 7700 Fuel Hose (replaces 20-22) Còn hàng 175.560 ₫

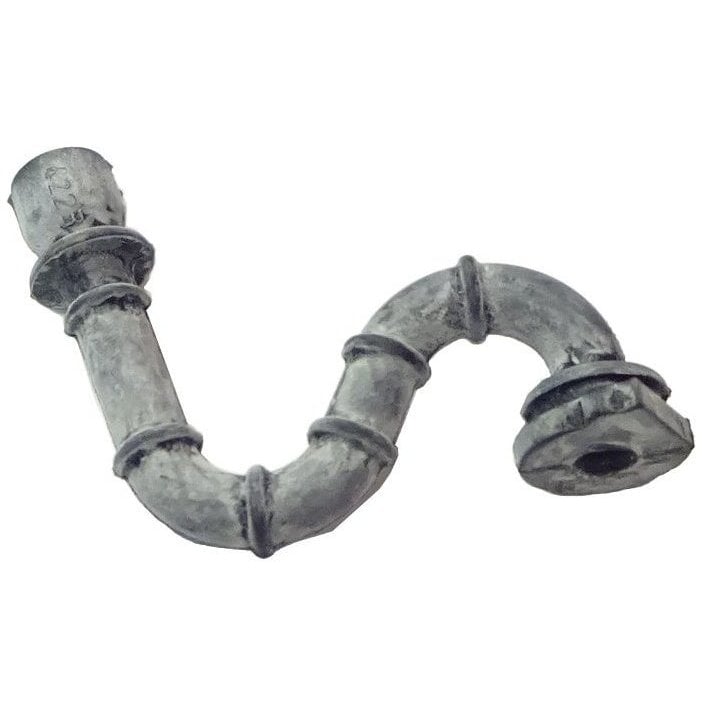

20 Fuel Hose 4223 358 7701 Fuel Hose Còn hàng 160.710 ₫
21 Elbow Connector 4224 122 3900 Elbow Connector Còn hàng 96.690 ₫

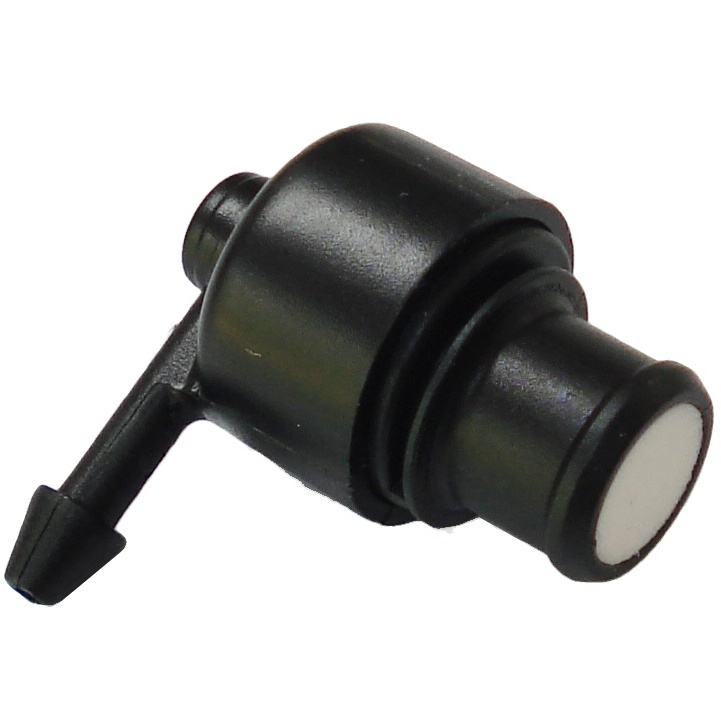

24 Tank vent 4223 350 5803 Tank vent Còn hàng 266.310 ₫
26 Tank Vent Assembly (incl. 26,27,28) 4223 350 5805 Tank Vent Assembly (incl. 26,27,28) Còn hàng 205.590 ₫

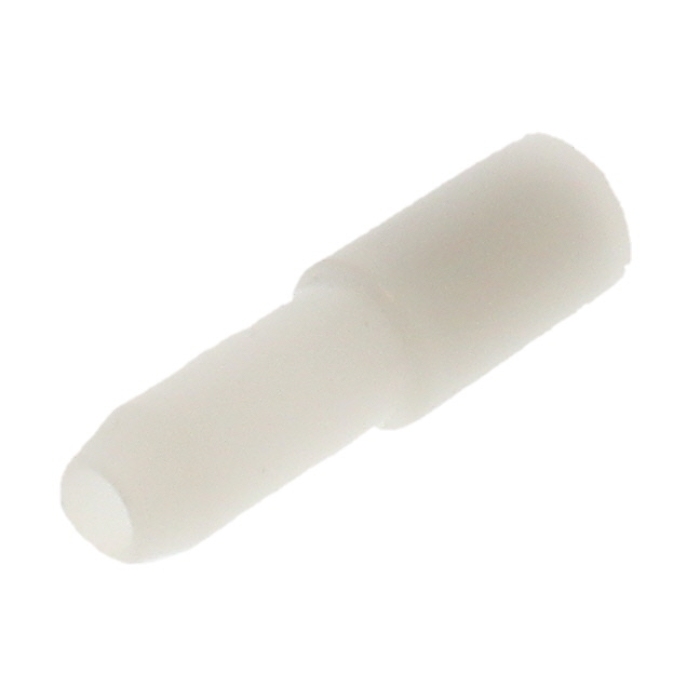

27 Tank Vent for Stihl TS400, TS510, TS760 4205 350 5800 Tank Vent for Stihl TS400, TS510, TS760 Còn hàng 205.590 ₫

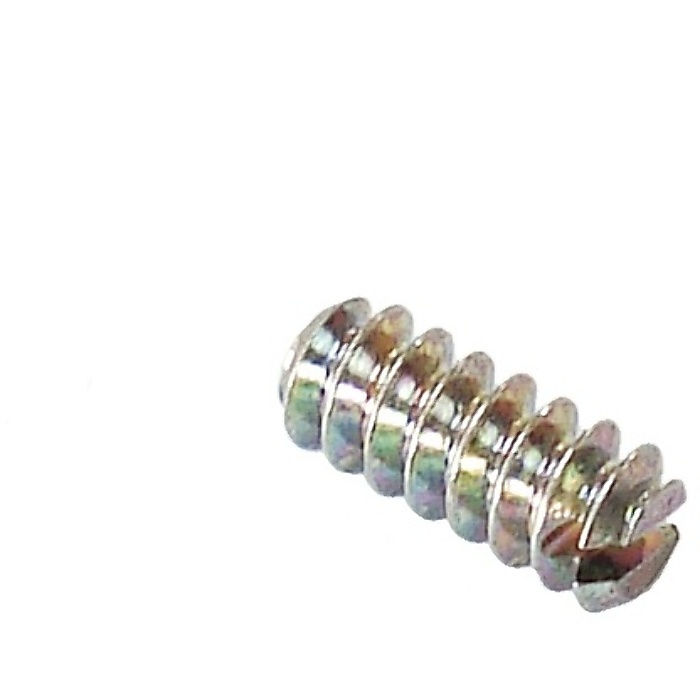

28 Vent insert 1120 358 8105 Vent insert Còn hàng 29.040 ₫

Sơ đồ Vỏ bình xăng cho Stihl TS400

Stihl cung cấp sơ đồ chi tiết giúp người dùng dễ dàng nhận biết vị trí và mã phụ tùng chính xác cho từng bộ phận của máy. Mỗi chi tiết đều được hiển thị trực quan, hỗ trợ việc tra cứu và đặt hàng nhanh chóng.

Ưu điểm của sơ đồ

  • Minh họa rõ ràng từng cụm chi tiết – giúp việc lắp ráp và bảo trì thuận tiện hơn.
  • Phụ tùng chính hãng đảm bảo độ khớp và hiệu năng tối ưu.
  • Tích hợp sẵn danh sách mã linh kiện để đặt hàng trực tiếp trên website.

Hướng dẫn sử dụng

Chọn từng chi tiết trong sơ đồ để xem tên linh kiện, mã hàng (SKU), và giá bán tương ứng. Nếu không chắc về mã phụ tùng, hãy liên hệ bộ phận kỹ thuật của Máy Số 1 Việt Nam để được hỗ trợ miễn phí.

Toàn bộ dữ liệu được biên soạn dựa trên sơ đồ chính hãng Stihl, đảm bảo độ chính xác cao và tương thích hoàn toàn với thiết bị gốc.
